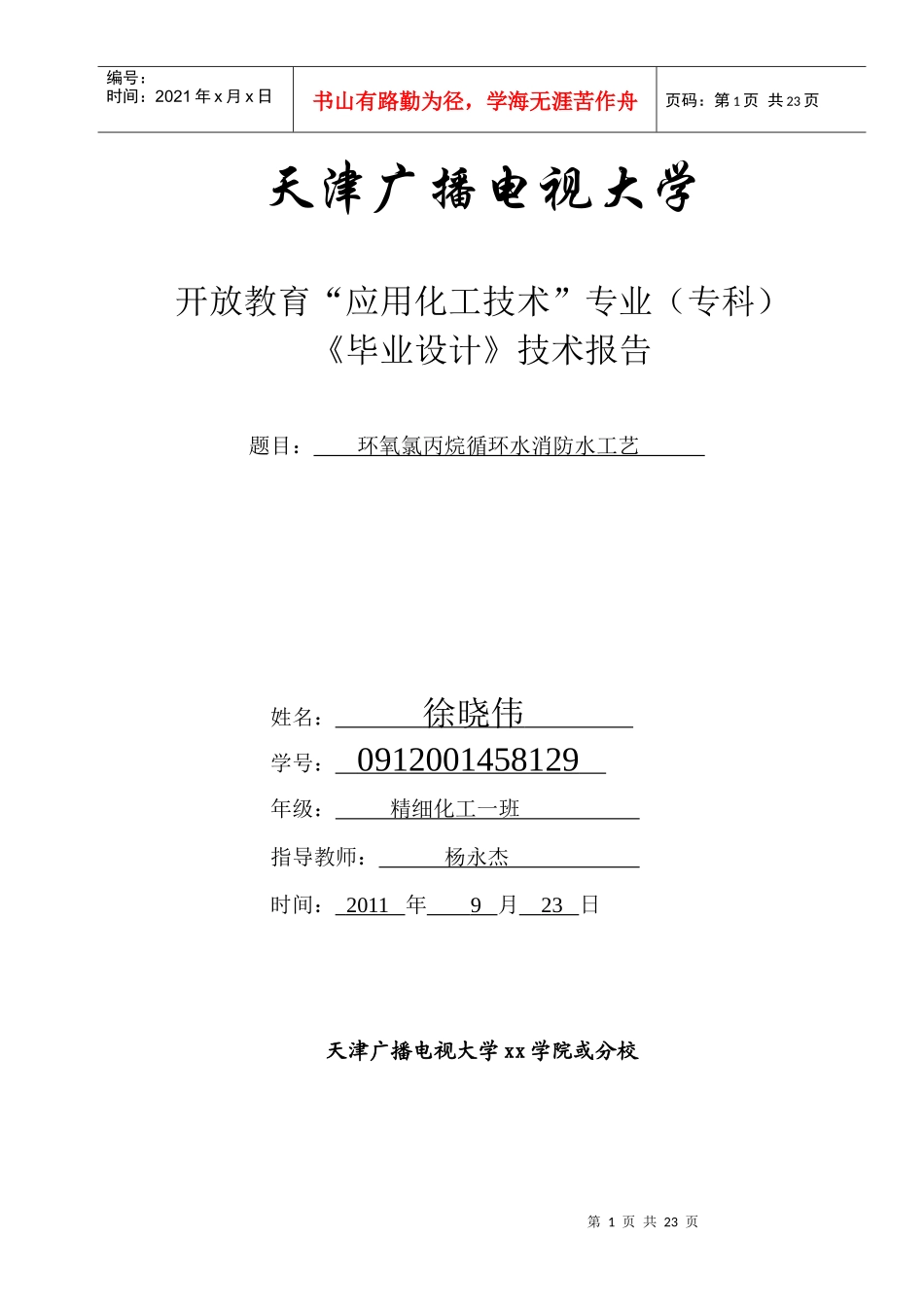

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页天津广播电视大学开放教育“应用化工技术”专业（专科）《毕业设计》技术报告题目：环氧氯丙烷循环水消防水工艺姓名：徐晓伟学号：0912001458129年级：精细化工一班指导教师：杨永杰时间：2011年9月23日天津广播电视大学xx学院或分校第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页目录一生产工艺流程（附流程图）二冷却塔工作原理三工艺控制点四岗位操作五水质稳定处理六安全注意事项七三废一览表八消防水操作规程九设备维护保养管理标准第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页一生产工艺流程（附流程图）从各用户返回来的循环用水大部分送至冷却塔经冷却后流至吸水井。旁流部分经两台无阀过滤器过滤后送至冷却塔。由吸水井出来的冷却水，经循环水加压泵送至循环水用水界区。无阀过滤器排除污水至集水井经吸水泵送至废水处理界区。循环水工艺流程图二冷却塔工作原理（一）工作原理从各用户返回来的循环水回水送至冷却塔，借助于喷嘴使热水均匀流下，通过冷却塔填料与空气进行热量交换，和利用自身蒸发使之达到冷却目第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页的。（二）影响因素1、季节冷却塔的冷却介质是自然风，化境温度的高低直接影响其冷却效果。气温随季节变化而变化，冬季气温低，冷却效果好。夏季气温高，冷却效果差一些，必须借助风机强制通风，提高其冷却效果。2、从各用户返回来的循环用水一般40摄氏度左右，如回水温度过高，会影响冷却塔冷却效果，同时还会降低填料寿命。通过补充井水，来弥补冷却塔冷却效果的不足。总的来讲，回水温度高低，直接影响其冷却效果好坏。三工艺控制点序号仪表位号控制点名称控制参数1TIR-701a.b.c循环水上水温度≤32ºC2TIR-702a.b.c循环水回水温度≤40ºC四岗位操作（一）管辖范围1、从装置内循环水上水管出口至循环水回水管为岗位界区范围。2、室外吸水井、集水井、冷却塔及所属管道、阀门。3、室内所有循环水泵及其所属管道、阀门。4、加药、加氯装置。（二）岗位操作法1管理好工序内的全部设备、管道、阀门、一次仪表，保持清洁好用。第5页共23页第4页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页2按时巡检挂牌、准时填写原始记录、记事、保证安全生产。3密切注意循环水泵的运行状况，如有异常迅速启动备用水泵，停止异常泵。4控制好吸水井液位，认真注视循环水泵的出水温度、压力，冷却塔的如水温度、压力，循环水使用量，协调其他岗位及时调整循环水泵出口阀，保证循环水量充足供应，水压稳定。5搞好界区内环境卫生，做到文明生产。（三）操作程序1开车前的准备（1）确认所属设备、管线、阀门已按安装要求进行各项试验，清洗、吹扫、试压与气密性检查全部合格。（2）确认冷却塔布水器和排风扇无杂物卡住。（3）启动循环水工艺，确认转向灵活、转向正确。（4）启动风机，连续转动4小时，确认无异常。（5）确认传动设备地脚螺丝无松动。（6）确认润滑油油量和油位符合要求。（7）确认阀门、仪表灵活好用，开关正确。（8）确认吸水井也为符合要求。（9）与使用单位联系，准备开车。2正常开车：（1）检查循环水池液位。第6页共23页第5页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共23页（2）打开循环水输送泵入口阀门，及泵出口的压力、温度表管阀门。（3）启动循环水输送泵电机，逐渐打开该泵出口阀门，观察压力、温度、电流变化情况，确认压力、电流、温度达到要求，并稳定后即转入正常运转。（4）打开循环水回水进口阀门及温度压力表管阀门。（5）启动冷却塔风机，确认电流、振速达到要求泵稳定后即为正常。（6）确认所有已开动的设备，无异常响声，且送水压力、水池液位、水温达到要求，并稳定后即通知使用单位。（7）按时给风机加油，循环水池保持标准液位。（8）定时巡检，按时填写原始记录、记事。3...
