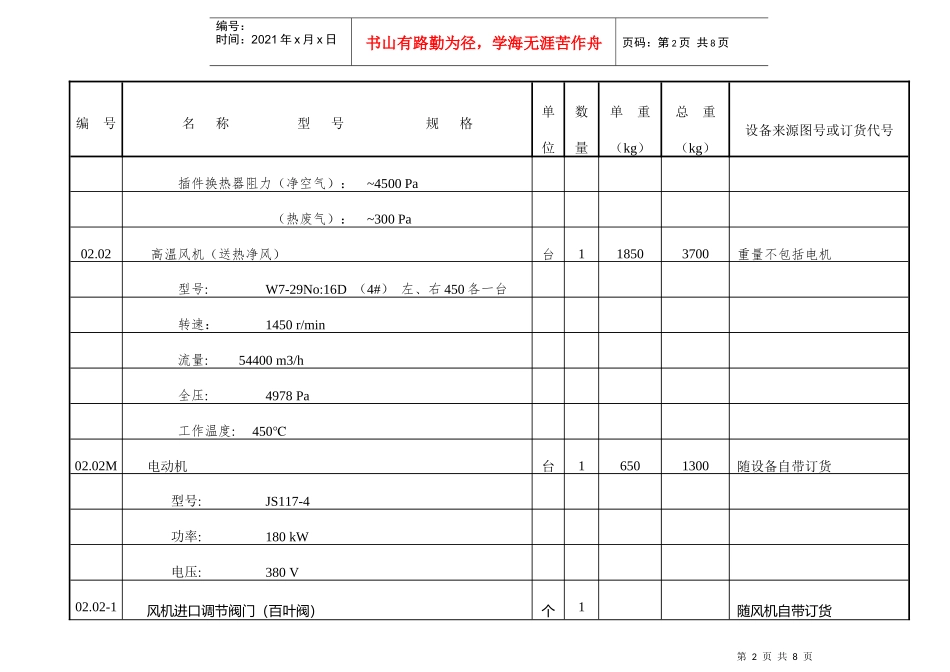

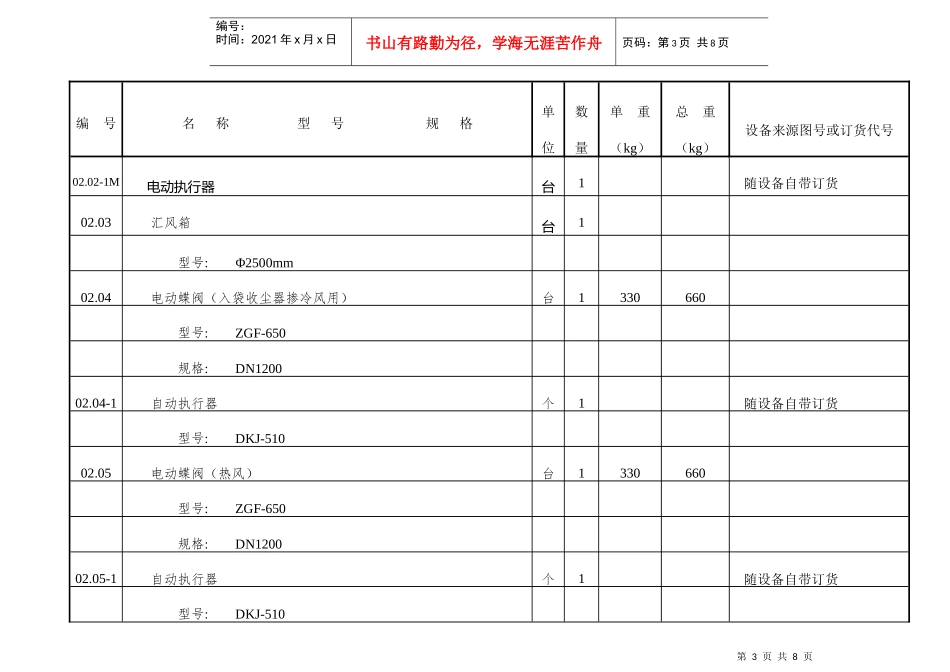

贵州省建筑材料科学研究设计院2008年12月工程代号及名称2008-35贵州劲同矿业有限公司年产18万吨特级高铝矾土熟料生产线技改项目布置2008-35-GS-02P01~06审定:审核:编制:项目代号及名称02P-废气处理图号编号名称型号规格单位数量单重（kg）总重（kg）设备来源图号或订货代号02.01烟道插件换热器套146078.3192156.62采用四级串联型式（要求进行保温）（鞍山东大流设备有限公司）需要的预热净空气量:50860m3/h（250℃时）标态下为26550Nm3/h要求换热器预热的空气温度:350~450℃窑尾提供的出窑废气量：57400~71000m3/h标态下为16100Nm3/h窑尾提供的出窑废气温度:600~800℃窑内阻力：196~490Pa集尘室阻力：130~140Pa管道阻力：12~20Pa第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页编号名称型号规格单位数量单重（kg）总重（kg）设备来源图号或订货代号插件换热器阻力（净空气）：~4500Pa（热废气）：~300Pa02.02高温风机（送热净风）台118503700重量不包括电机型号:W7-29No:16D（4#）左、右450各一台转速：1450r/min流量:54400m3/h全压:4978Pa工作温度:450℃02.02M电动机台16501300随设备自带订货型号:JS117-4功率:180kW电压:380V02.02-1风机进口调节阀门（百叶阀）个1随风机自带订货第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页编号名称型号规格单位数量单重（kg）总重（kg）设备来源图号或订货代号02.02-1M电动执行器台1随设备自带订货02.03汇风箱台1型号:Φ2500mm02.04电动蝶阀（入袋收尘器掺冷风用）台1330660型号:ZGF-650规格:DN120002.04-1自动执行器个1随设备自带订货型号:DKJ-51002.05电动蝶阀（热风）台1330660型号:ZGF-650规格:DN120002.05-1自动执行器个1随设备自带订货型号:DKJ-510第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页编号名称型号规格单位数量单重（kg）总重（kg）设备来源图号或订货代号02.06气箱式脉冲袋收尘器台13860077200海宁远东环保设备厂型号:PPW96-2x8要求自带空压机处理风量:95000~107600m3/h气体温度:150C含尘浓度:出口<30mg/m3(标)过滤面积:总1536m2过滤风速:1.0~1.2m/min压力损失:1500~1700Pa清灰用压缩空气:耗气量1.5（3.0）Nm3/min;气体压力05~0.7MPa脉动阀（带电磁阀）:规格21/2个112设备自带气缸（带电磁阀）:型号10A-5VFA100B250A5个56设备自带升降阀（带电磁阀）:规格725mm件112设备自带气源三连体:型号QFLJWB-L15个4设备自带第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页编号名称型号规格单位数量单重（kg）总重（kg）设备来源图号或订货代号储气罐:规格610×1750mm个8设备自带螺旋输送机:规格LS250mm台16设备自带重力双道翻板阀:规格305×915mm台8设备自带清灰程序控制器:输入电压220V;输出电压220V个2设备自带压力变送器:压力(0-3500)Pa个4设备自带02.07离心锅炉引风机台134596918重量不包括电机型号:Y4-73-No16D（4#）左、右45各一台风量:119330m3/h冷却水用量:0.8～1.2m3/h全压:2200Pa要求能承受~150C风温转速:960r/min02.07M电动机台112102420随设备自带订货型号:Y315M3-6第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页编号名称型号规格单位数量单重（kg）总重（kg）设备来源图号或订货代号功率:132kW02.07-1风机进口调节阀门（百叶阀）个1随风机自带订货02.07-1M电动执行器台1随设备自带订货型号:2SC5538带电限位输出和伺服放大器出轴力矩:1600Nm02.08电动蝶阀台1330660型号:ZGF-650规格:DN120002.08-1自动执行器个1随设备自带订货型号:DKJ-51002.09锥形锁风阀（集尘室卸灰斗用）台4（浙江瑞安市良工阀门公司）型号:ZFX-H规格:Φ300第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页编号名称型号规格单位数量单重（kg）总重（kg）设备来源图号或订货代号02.10通用波纹补偿器（窑尾至插件换热器之间引风管用）个1型号:2.5TB1500×3-F...
