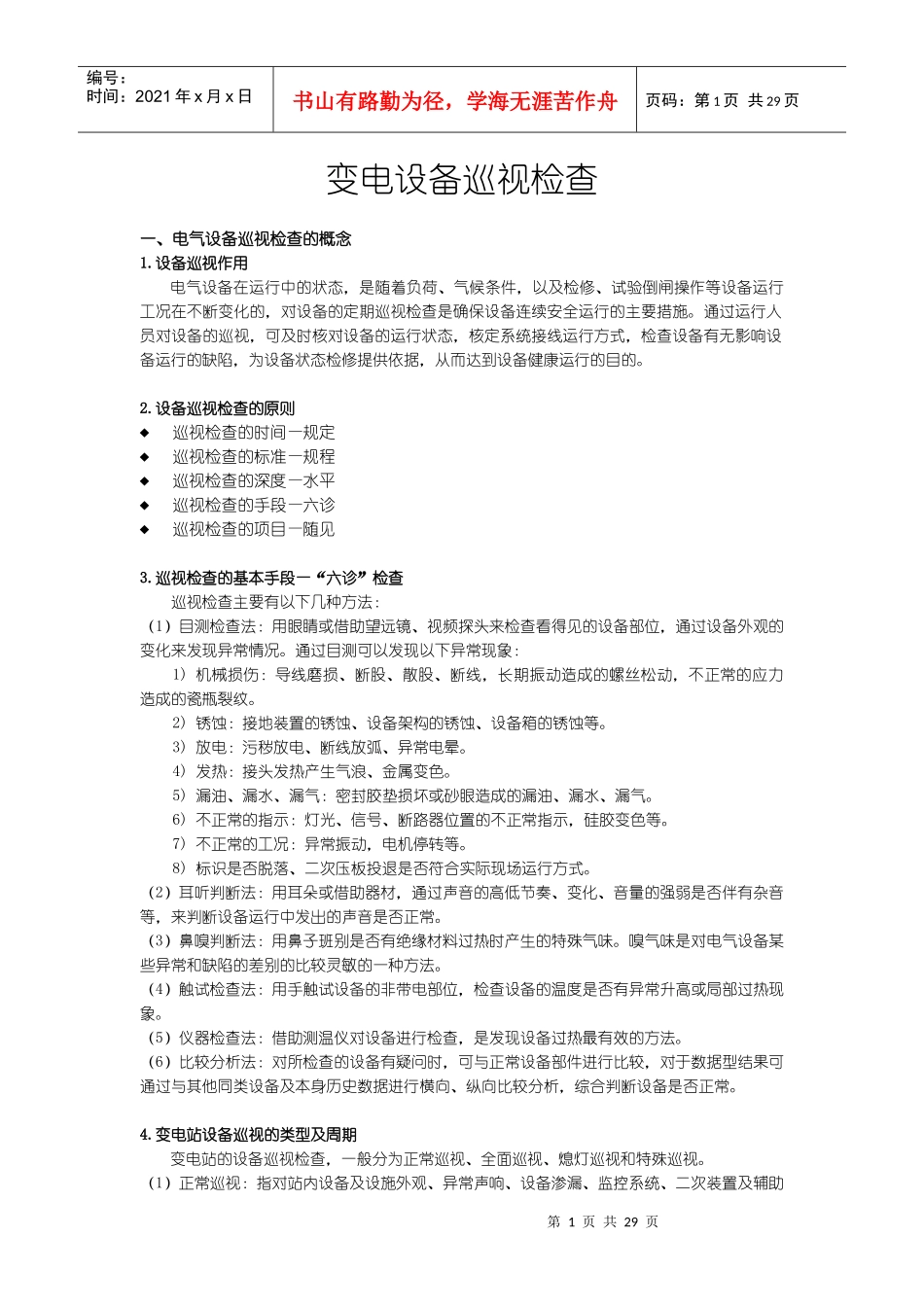

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页变电设备巡视检查一、电气设备巡视检查的概念1.设备巡视作用电气设备在运行中的状态，是随着负荷、气候条件，以及检修、试验倒闸操作等设备运行工况在不断变化的，对设备的定期巡视检查是确保设备连续安全运行的主要措施。通过运行人员对设备的巡视，可及时核对设备的运行状态，核定系统接线运行方式，检查设备有无影响设备运行的缺陷，为设备状态检修提供依据，从而达到设备健康运行的目的。2.设备巡视检查的原则巡视检查的时间—规定巡视检查的标准—规程巡视检查的深度—水平巡视检查的手段—六诊巡视检查的项目—随见3.巡视检查的基本手段—“六诊”检查巡视检查主要有以下几种方法：（1）目测检查法：用眼睛或借助望远镜、视频探头来检查看得见的设备部位，通过设备外观的变化来发现异常情况。通过目测可以发现以下异常现象：1)机械损伤：导线磨损、断股、散股、断线，长期振动造成的螺丝松动，不正常的应力造成的瓷瓶裂纹。2)锈蚀：接地装置的锈蚀、设备架构的锈蚀、设备箱的锈蚀等。3)放电：污秽放电、断线放弧、异常电晕。4)发热：接头发热产生气浪、金属变色。5)漏油、漏水、漏气：密封胶垫损坏或砂眼造成的漏油、漏水、漏气。6)不正常的指示：灯光、信号、断路器位置的不正常指示，硅胶变色等。7)不正常的工况：异常振动，电机停转等。8)标识是否脱落、二次压板投退是否符合实际现场运行方式。（2）耳听判断法：用耳朵或借助器材，通过声音的高低节奏、变化、音量的强弱是否伴有杂音等，来判断设备运行中发出的声音是否正常。（3）鼻嗅判断法：用鼻子班别是否有绝缘材料过热时产生的特殊气味。嗅气味是对电气设备某些异常和缺陷的差别的比较灵敏的一种方法。（4）触试检查法：用手触试设备的非带电部位，检查设备的温度是否有异常升高或局部过热现象。（5）仪器检查法：借助测温仪对设备进行检查，是发现设备过热最有效的方法。（6）比较分析法：对所检查的设备有疑问时，可与正常设备部件进行比较，对于数据型结果可通过与其他同类设备及本身历史数据进行横向、纵向比较分析，综合判断设备是否正常。4.变电站设备巡视的类型及周期变电站的设备巡视检查，一般分为正常巡视、全面巡视、熄灯巡视和特殊巡视。（1）正常巡视：指对站内设备及设施外观、异常声响、设备渗漏、监控系统、二次装置及辅助第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页设施异常告警、消防安防系统完好性、变电站运行环境、缺陷和隐患跟踪检查等方面的常规性巡查。（2）全面巡视：主要是对站内设备进行全面的外部检查，对缺陷有无发展做出鉴定，检查设备的薄弱环节，检查防火、防小动物、防误闭锁等有无漏洞，检查接地网及引线是否完好。（3）熄灯巡视：指夜间熄灯开展的巡视，重点检查设备有无电晕、放电，接头有无过热现象。（4）特殊巡视：指因设备运行环境、方式变化而开展的巡视。各单位应对有人、少人、无人运维方式下的巡视时间、次数、内容作出明确规定。5.对于单独巡视高压设备的人员巡视高压设备时的要求（1）经本单位批准允许单独巡视高压设备的人员巡视高压设备时，不准进行其他工作，不准移开或越过遮栏。（2）允许单独巡视高压设备的人员，必须具有独立的电气专业工作能力，并经过安全规程考试合格，经企业负责生产的领导批准并予公布。（3）允许单独巡视高压设备的非运维人员在每次单独巡视高压设备前，还应告知运维人员，使运维人员了解有人在设备区进行巡视，以便发生异常情况时，进行分析判断。6.对设备进行巡视时有哪些注意事项？设备巡视检查应按设备巡视检查制度规定的时间、路线、项目和要求到位巡视检查，并做好巡视记录。（1）经本单位批准允许单独巡视高压设备的人员巡视高压设备时，不准进行其他工作，不准移开或越过遮栏。（2）雷雨天气，需要巡视室外高压设备时，应穿绝缘靴，并不准靠近避雷器和避雷针。（3）火灾、地震、台风、冰雪、洪水、泥石流、沙尘暴等灾害发生时，如要对设备进行巡视时，应制定必要的安全措...
