大同煤矿永定庄矿机修车间-2VIP免费

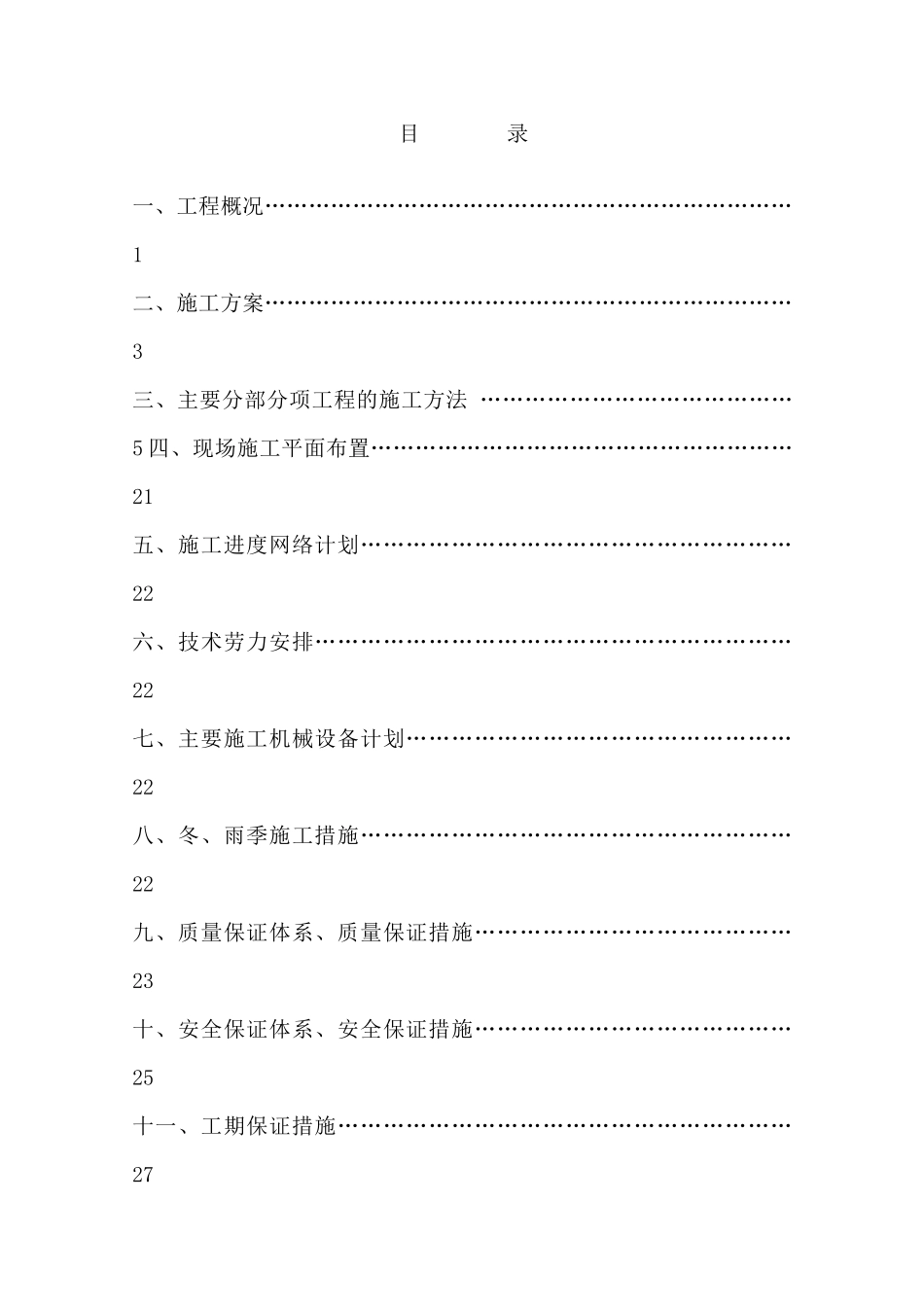

目录一、工程概况………………………………………………………………1二、施工方案………………………………………………………………3三、主要分部分项工程的施工方法……………………………………5四、现场施工平面布置…………………………………………………21五、施工进度网络计划…………………………………………………22六、技术劳力安排………………………………………………………22七、主要施工机械设备计划……………………………………………22八、冬、雨季施工措施…………………………………………………22九、质量保证体系、质量保证措施……………………………………23十、安全保证体系、安全保证措施……………………………………25十一、工期保证措施……………………………………………………27十二、消防保卫措施……………………………………………………28十三、现场文明施工、环保措施………………………………………28附表：技术劳力安排表机械、机具配备计划表质量保证体系附图：现场施工平面布置图施工进度计划网络图2一、工程概况1、建筑部分本工程为大同煤矿集团有限责任公司永定庄矿机修车间工程，建设地点位于永定庄矿内，拟建工由主车间厂房、室内仓库及办公用房工程等几部分组成，建筑设计使用年限为50年，建筑物耐火等级为二级，抗震设防裂度为7度，结构形式为框架、排架、砖混、钢结构。建筑高8.0米，为双跨工业厂房性质，单跨24米，总宽48米，总长72米，室内外高差为0.3米。总建筑面积为4468m2。室内装修室外装修北立面及东西立面为水泥砂浆打底罩面，刷外墙涂料。窗台下面为水泥砂浆打底找平，贴面砖。台阶为斩假石台阶，散水为砼散水。本工程屋面采用钢梁、钢檩条上铺彩钢瓦。室外台阶为铺毛面花岗石台阶，坡道为铺毛面花岗石坡道，散水为C15砼散水。门为木门、电动推拉门、平开门，窗为塑钢窗。2、结构部分：本工程地基在粉土层上，压实系数不小于0.97，基础为钢筋砼独立基础和局部条形基础，基础垫层为C15素砼，基础砼为C30，基础钢筋为HPB235和HRB335。±0.00以下砖墙为M10.0水泥砂浆砌MU10机砖。本工程主体为框架结构，框架梁柱板砼为C30，钢筋为HPB235和HRB335。墙体为砖墙M5混合砂浆，墙体外墙370mm厚，内墙240mm厚。1室内砖混结构部分为砼条形基础，楼面全现浇结构。3、安装部分本工程采暖系统采用上供下回同程式，采暖热媒为90/75℃热水，由锅炉换热器直接供给，采暖系统的干管敷设于地沟及四层天棚下。采暖供水干管和主立管采用焊接钢管，DN＞32的管道采用焊接连接，DN≤32的管道采用丝接。管道穿墙和楼板采用钢套管保护，采暖的所有焊管均在表面除锈后刷防锈漆两道，明装不保温部分在防锈漆上再刷银粉两道。敷设在暖沟内的管道及采暖主立管均须保温，保温材料采用岩棉管壳厚度40mm，外缠玻璃布保护层。采暖系统在投入使用前必须进行冲洗，并进行压力试验。供水采用生活，消防独立系统，给水管网采用上行下给和下行上给供水方式，用水量及水压均由室外管网供给，生活给水所需水量和消防用水由屋顶水箱和室外泵房以及消防水池供给，室内消火栓系统由两个入口引入，管道成环网布置，屋顶上设水箱来解决10min室内消防用水量，消防供水所需水压为H=44m。生活排水系统为单立管伸顶通气系统，排出管排至站内污水管网。给水管实验室采用PP-R给水管，热熔连接；压力等级为1.25Mpa，其他采用镀锌钢管。排水管，雨水管采用PVC-U排水管，粘接。消火栓水管采用无缝钢管，管件采用与管材相适用的管件。阀门DN≤50时采用截止阀，DN＞50时采用闸阀。管道穿楼板应做刚套管，套管直径比管道直径大两号，套管顶部高出地面20mm，安装在卫生间的套管，其顶部应高出装饰地面50m；套管底部与楼板底面平齐，套管与管道间添密封膏。各层设有铝合金消火栓箱，箱内配有消火栓DN65各1个，Φ65长25m麻织衬胶水2带，19水枪1支，指示灯和消防泵启动按钮各1个。管道安装采用嵌墙暗敷设，嵌墙预留暗管的墙槽尺寸深度为管直径加20mm，宽度为管直径加50mm。沿吊顶敷设的管道需做防结露保温，保温材料采用矿棉管壳，厚3cm。本工程照明为三级负荷，设计由主楼外用电力电...
