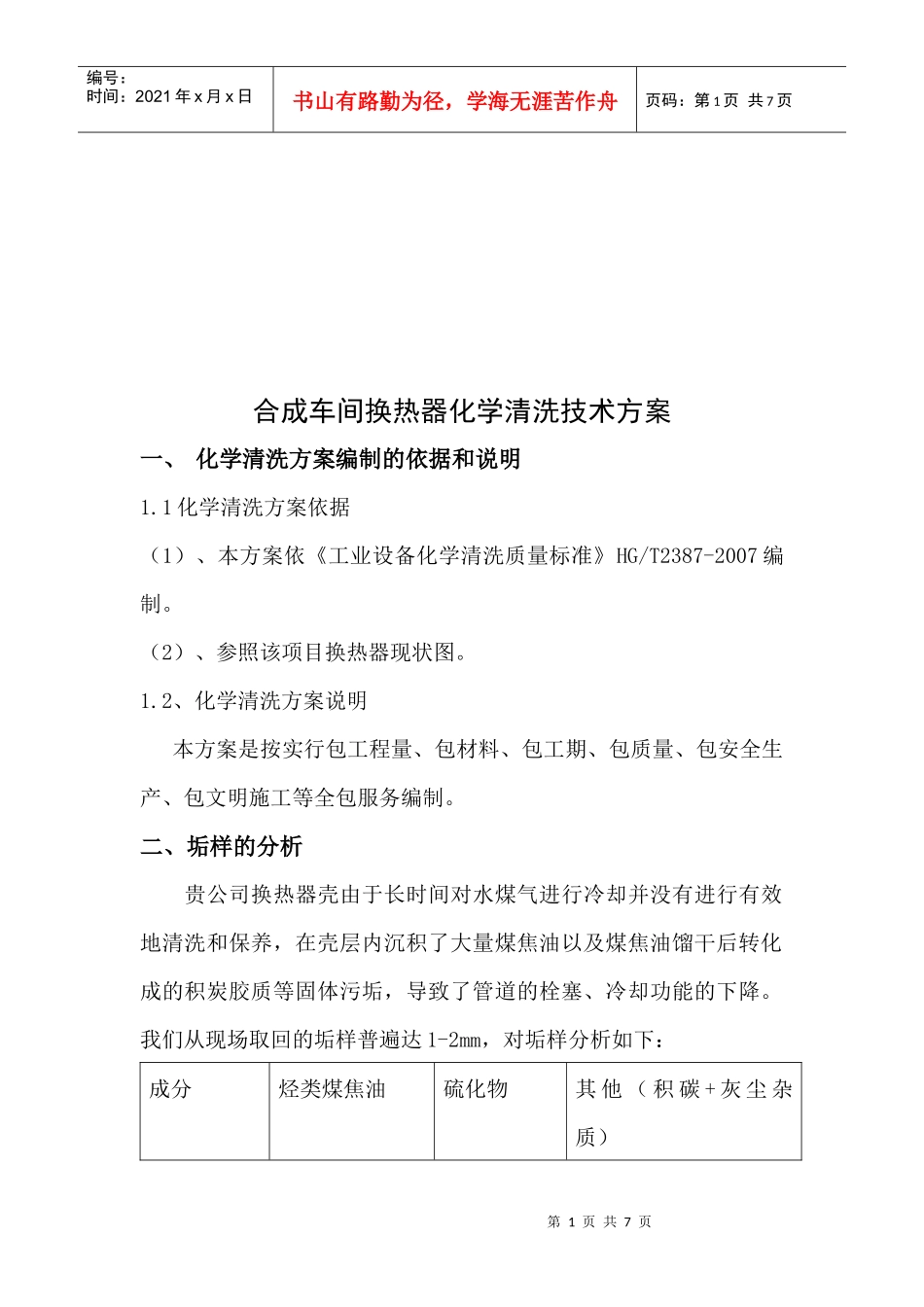

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页合成车间换热器化学清洗技术方案一、化学清洗方案编制的依据和说明1.1化学清洗方案依据（1）、本方案依《工业设备化学清洗质量标准》HG/T2387-2007编制。（2）、参照该项目换热器现状图。1.2、化学清洗方案说明本方案是按实行包工程量、包材料、包工期、包质量、包安全生产、包文明施工等全包服务编制。二、垢样的分析贵公司换热器壳由于长时间对水煤气进行冷却并没有进行有效地清洗和保养，在壳层内沉积了大量煤焦油以及煤焦油馏干后转化成的积炭胶质等固体污垢，导致了管道的栓塞、冷却功能的下降。我们从现场取回的垢样普遍达1-2mm，对垢样分析如下：成分烃类煤焦油硫化物其他（积碳+灰尘杂质）第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页质量数（%）503020三、清洗工艺方案的选择针对贵公司垢样分析的结果，我们确定采取循环化学清洗并伴蒸汽加热的清洗工艺。四、化学清洗前的准备工作4．1、把设备放置成出水口向下并离地面有一米左右的高度，以利于管口连接及杂质的排出。4．2、水、电、蒸汽具备使用条件，检修器材、工具、用料准备充足。4．3、建立临时清洗循环管线，换热器壳层连接清洗系统，管层连接蒸汽系统以便对临时循环清洗系统加热。清洗系统上的阀门水压试验不漏，阀门开关灵活。五、化学清洗流程及详细说明清洗总流程：临时系统水压检漏（水冲洗）----煤焦油清洗剂清洗（可能反复几次）----积炭清洗剂清洗（可能反复几次）----水冲洗----中和钝化预膜----检查----风干燥5.1、循环水压检漏水冲洗及试压的目的是除去系统中的积灰及疏松污垢。并在模拟清洗状态下对临时接管处泄漏情况进行检查。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页检查所有焊缝、阀门、法兰、短管等连接处泄露情况并进行修补。合格后排进系统内冲洗水，再注入预先加热至60-70℃的热水，然后用手摸检查系统中有无死角、气阻、短路截流及串线等现象。5.2、煤焦油清洗剂清洗我公司现有专用的煤焦油清洗剂，对煤焦油清洗具有效果好，速度快应用范围广等优点能快速彻底地去除换热器管道上所粘黏的煤焦油。5.2.1、测试项目：清洗液混浊程度1次/60min、温度1次/30min5.3、积炭清洗剂清洗目的是溶解和裂解固体的积炭污垢，这一步骤是整个清洗过程的关键步骤。1、根据清洗对象的设备、管线材质，清洗时选择合适的配比浓度及各种助剂。2、排尽上一步中清洗液，给清洗系统加入新水。3、在清洗系统循环状态下加入清洗剂、助剂等。清洗时，间歇循环清洗。4、定时取样分析，定时进行排空及排污。5.3.1、清洗剂药剂主剂25～30%渗透剂0.5～1%第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页表面活性剂1～2%时间8～10h温度90～100℃5.3.2、测试项目：PH值：1-2次/30min5.4、水冲洗本次目的是为了除去残留的洗液和系统内脱落的固体颗粒，以便钝化处理。5．5、检查水冲洗结束后检查清洗效果，目测换热器两端积炭的剩余情况，若除垢率达90%以上进行下一步，若除垢不彻底再进行一次清洗直到达到要求为止。5．5、中和钝化预膜因清洗后的金属表面处于较高活性状态，极容易产生二次浮锈。通过钝化预膜的方法，可以避免二次浮锈的生成。5.5.1、钝化药剂钝化剂2～4%促进剂0.5%5.5.2、工艺条件氨水调PH值至8—10流速：0.5-1.0m/s第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页时间：10-12(钝化预膜)5.6、空气吹干在钝化结束后，应利用鼓风机从换热器一端鼓入干净空气以吹扫设备使设备快速干燥以防止二次返锈，若暂时不用此设备还须氮气保护。六、清洗工艺要点6.1选用高效的清洗剂和助剂，有效保护系统设备并提高洗净率。6.2各清洗步骤时时进行监测，保证清洗效果达到最佳和设备清洗的绝对安全性。七、施工过程中安全措施化学清洗是一个较复杂的系统工程，安全操作是整个施工的生命线。为严格遵守厂方所规定的各种安全规章制度，保证工...
