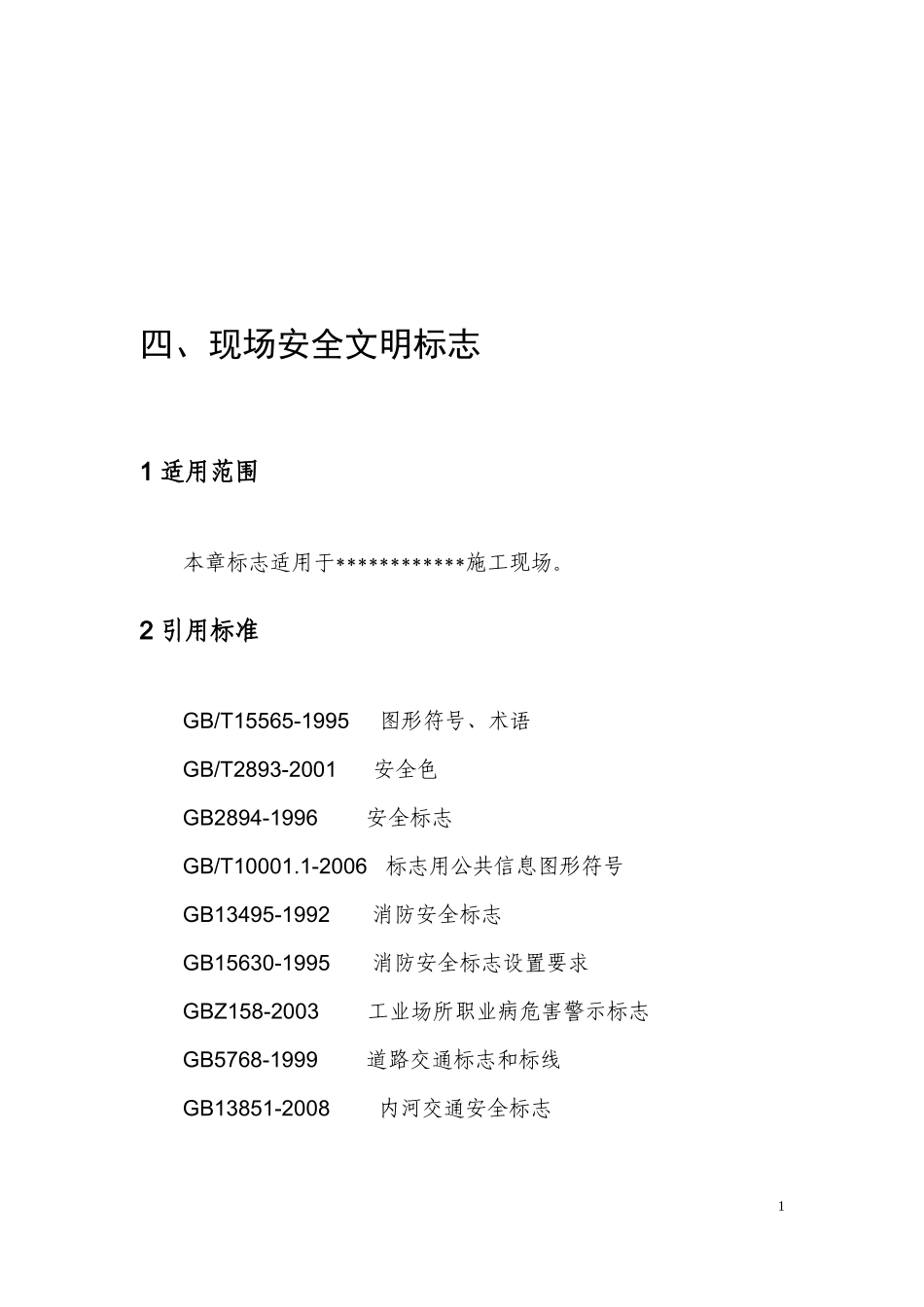

四、现场安全文明标志1适用范围本章标志适用于************施工现场。2引用标准GB/T15565-1995图形符号、术语GB/T2893-2001安全色GB2894-1996安全标志GB/T10001.1-2006标志用公共信息图形符号GB13495-1992消防安全标志GB15630-1995消防安全标志设置要求GBZ158-2003工业场所职业病危害警示标志GB5768-1999道路交通标志和标线GB13851-2008内河交通安全标志13类型3.1禁止标志：禁止人们不安全行为的图形标志。3.2警告标志：提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。3.3指令标志：强制人们必须做出某种动作或采用防范措施的图形标志。3.4提示标志：向人们提供某种信息的图形标志。3.5明示标志：上述四种标志中不能包括但现场需要明示相关信息的图形标志。4材料标志应采用坚固耐用的材料制作。可根据具体情况选用铝合金板、薄钢板、合成树脂类板材等材料。有触电危险地场所应使用绝缘材料。材料表面应无毛刺、孔洞等影响使用的疵病。边缘和尖角应适当倒棱呈圆滑状，带有毛边处应打磨光滑。5形状与尺寸5.1形状标志牌形状主要为矩形和圆形。25.2尺寸5.2.1矩形标志牌尺寸（长×宽）一般为300mm×400mm、400mm×300mm、600mm×800mm、800mm×600mm、1500mm×1000mm、1500mm×2000mm、2000mm×1500mm、2500mm×2000mm。5.2.2圆形标志牌直径一般为300mm、500mm。5.2.4特殊情况下或现场实际地形、地貌、结构物尺寸等限制需采用其他尺寸的，各单位可自行制定尺寸，但应保持标志比例和显示效果符合标准及规范要求。6颜色与字体禁止标志、警告标志、指令标志、提示标志颜色参照《安全色》（GB/T2893-2001）的基本规定执行；明示标志参照《安全色》（GB/T2893-2001）的基本规定并结合铁路工程施工特点确定。标志中的文字字体均采用黑体。7构造与安装标志一般由底板、支撑件、基础等组成，各组成部分应连接可靠。支撑件应具有一定得强度和刚度，并考虑美观要求，可选用槽钢、角钢、工字钢、管钢等材料。标志应安装稳固，满足抗风、抗拔、抗撞击等要求。3不需要使用支撑件的标志，可直接悬挂、粘贴于附着物上。8设置位置标志的设置位置应合理、醒目，能够使观察者引起注意、迅速判读、有必要的反应时间或操作距离。设置的安全文明标志应使大多数观察者的观察角度接近900。标志不应设在门、窗、架等可移动的物体上。标志前不得放置妨碍认读的障碍物。当采用悬挂方式安装时，在防护栏上的悬挂高度宜为800mm；当采用粘贴方式时，应粘贴在平整表面的硬质底板或墙面上，粘贴高度宜为1600mm；当采用竖立方式安装时，支撑件要牢固可靠，标志距地面高度宜为800mm。高度均指标志下边缘距离地面的垂直距离。当现场地形、地貌、结构物尺寸等影响不能满足上述要求时，可视现场实际情况另行确定。9检查与维修应经常检查标志的状态，保持清洁醒目、完整无损。如发现有破损、变形、褪色等不符合要求时，应及时修整或更换。10其他便桥、便道的相关标志按附录中格式执行。4既有线施工中使用的安全标志应符合《铁路技术管理规程》（铁道部令第29号）的规定。标志的其他制作、安装和设置要求应符合国家和铁道部有关强制性标准的规定。11附录：现场安全文明标志图例如无特殊注明，本图例中标志尺寸单位均为毫米。11.1禁止标志11.1.1禁止标志的含义是禁止人们不安全行为的图形标志。11.1.2禁止标志的基本型式是带斜杠的圆边框，如图1所示：5图1禁止标志的基本型式11.1.3禁止标志基本型式的参数：外径d1＝0.025L；内径d2＝0.800d1；斜杠宽c＝0.080d1l；斜杠与水平线的夹角α＝45°；L为观察距离。11.1.4图例编号图形标志标志名称制作安装要求设置范围和部位1-1禁止烟火尺寸为300×400，粘贴或悬挂有乙类以上火灾危险物资的存放场所，如油库、炸药库、乙炔等存放区。61-2禁止放易燃物尺寸为300×400，粘贴或悬挂有乙类以上火灾危险物资的存放场所，如油库、炸药库、乙炔等存放区。1-3禁止合闸尺寸为300×400，粘贴或悬挂用电设备或线路检修时，相应开关处。编号图形标志标志名称制作安装要求设置范围和部位1-4禁止触摸尺寸为300×400，粘贴或悬挂高压电源或用电设备、有毒及腐蚀性物品存放处、高温、高速...
