扶绥海螺二期试生产现场操作规程(修改)VIP免费

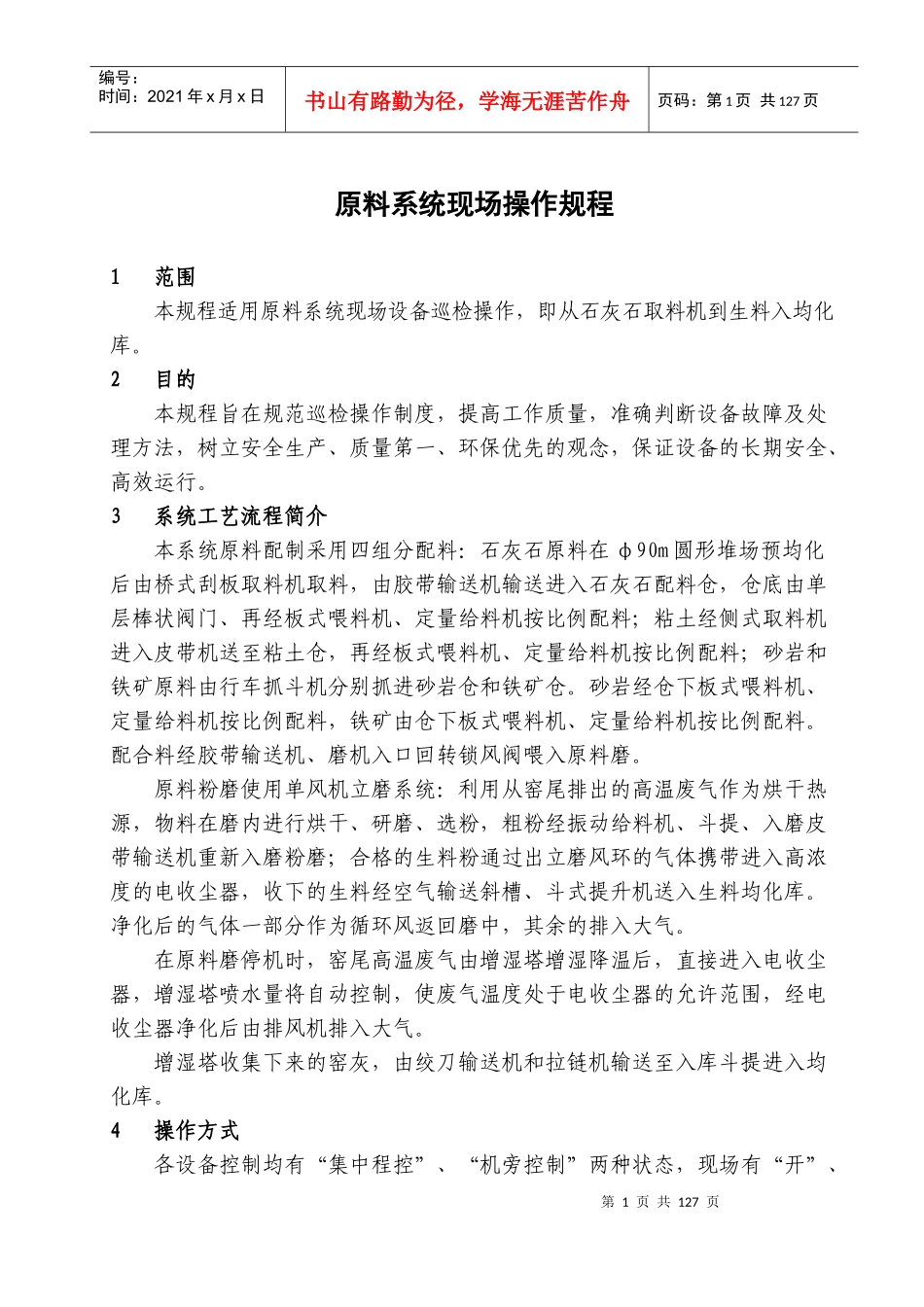

扶绥海螺二期试生产现场操作规程(修改)_第1页
1/127

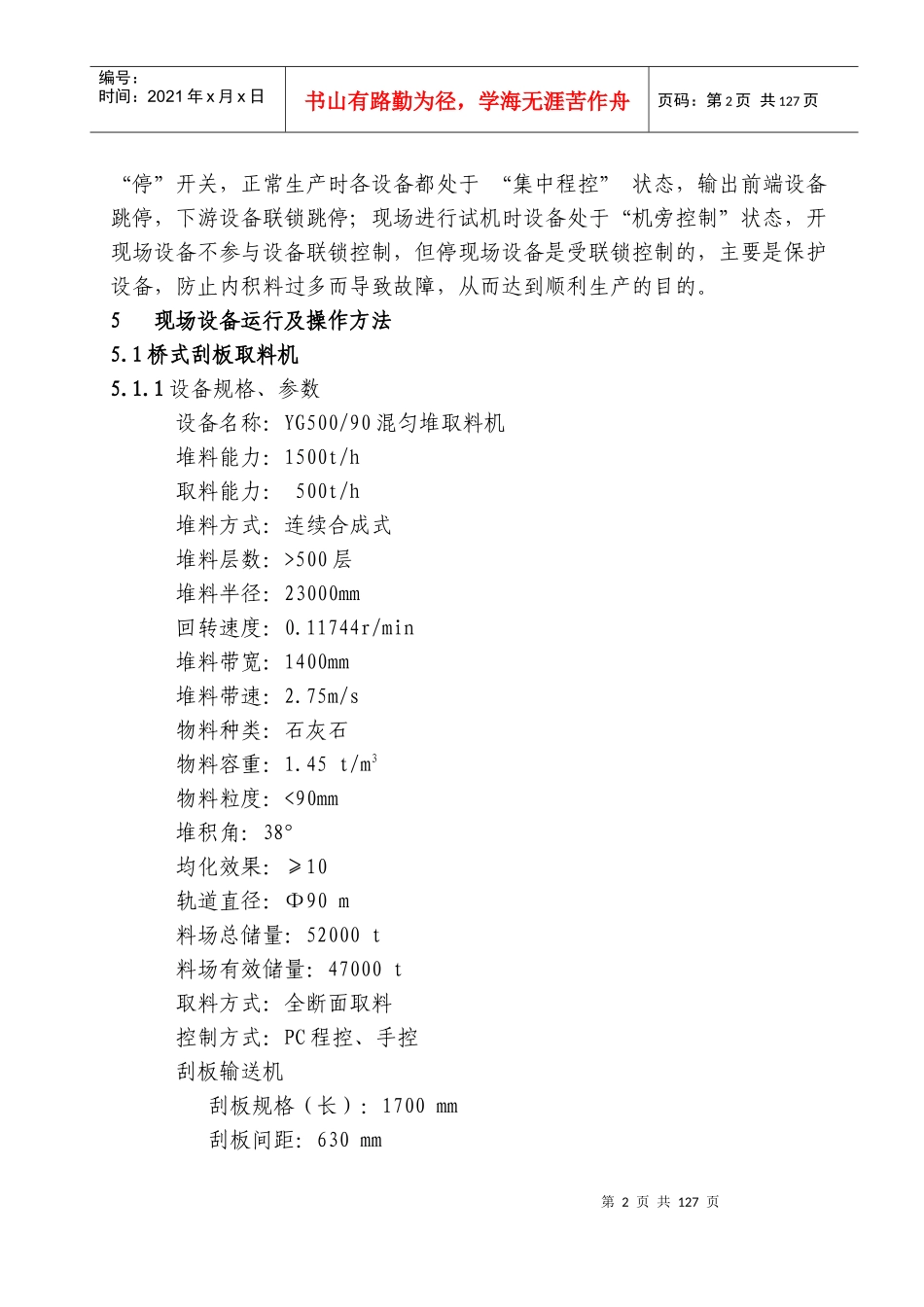

扶绥海螺二期试生产现场操作规程(修改)_第2页
2/127

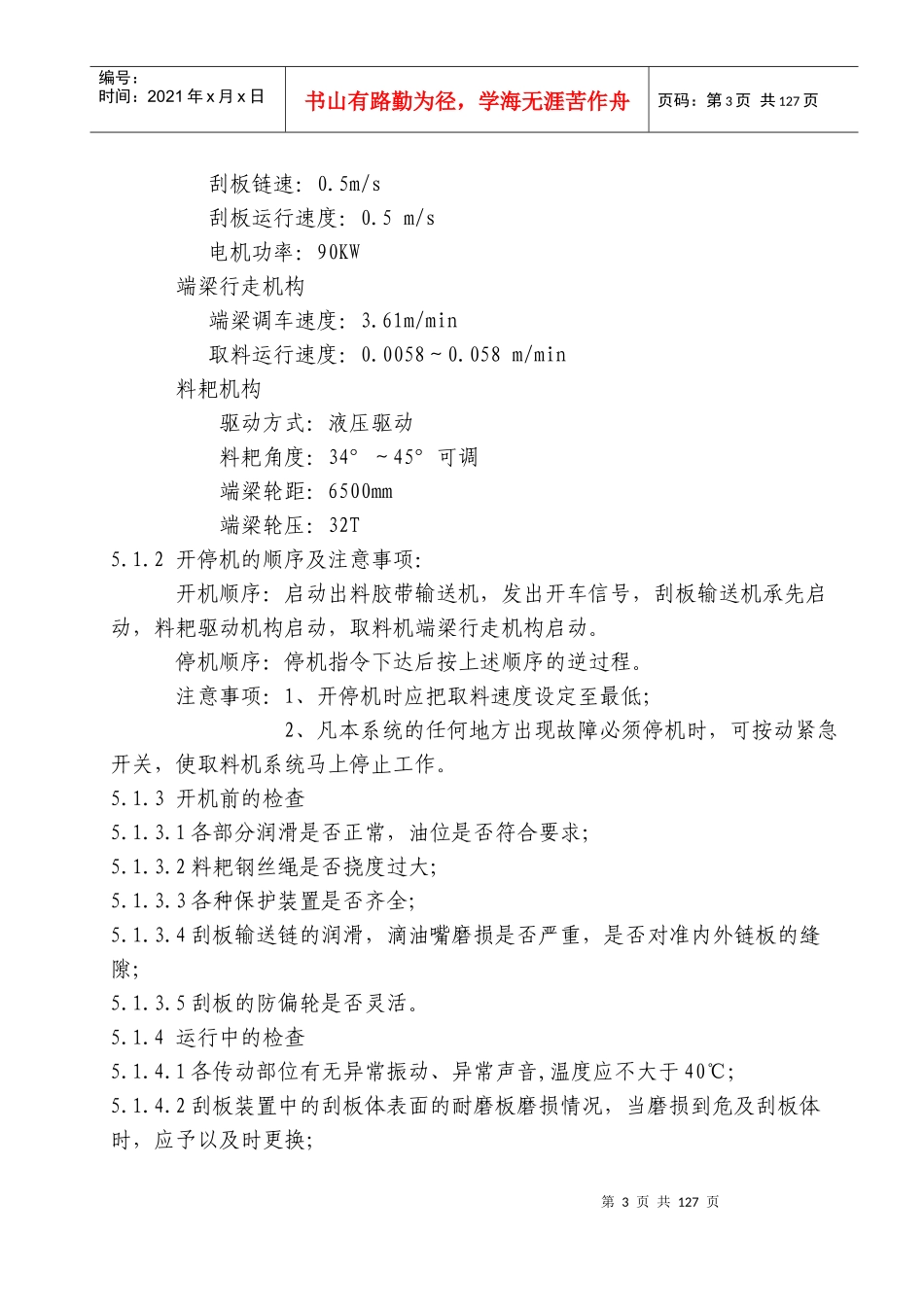

扶绥海螺二期试生产现场操作规程(修改)_第3页
3/127
第1页共127页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共127页原料系统现场操作规程1范围本规程适用原料系统现场设备巡检操作,即从石灰石取料机到生料入均化库。2目的本规程旨在规范巡检操作制度,提高工作质量,准确判断设备故障及处理方法,树立安全生产、质量第一、环保优先的观念,保证设备的长期安全、高效运行。3系统工艺流程简介本系统原料配制采用四组分配料:石灰石原料在φ90m圆形堆场预均化后由桥式刮板取料机取料,由胶带输送机输送进入石灰石配料仓,仓底由单层棒状阀门、再经板式喂料机、定量给料机按比例配料;粘土经侧式取料机进入皮带机送至粘土仓,再经板式喂料机、定量给料机按比例配料;砂岩和铁矿原料由行车抓斗机分别抓进砂岩仓和铁矿仓。砂岩经仓下板式喂料机、定量给料机按比例配料,铁矿由仓下板式喂料机、定量给料机按比例配料。配合料经胶带输送机、磨机入口回转锁风阀喂入原料磨。原料粉磨使用单风机立磨系统:利用从窑尾排出的高温废气作为烘干热源,物料在磨内进行烘干、研磨、选粉,粗粉经振动给料机、斗提、入磨皮带输送机重新入磨粉磨;合格的生料粉通过出立磨风环的气体携带进入高浓度的电收尘器,收下的生料经空气输送斜槽、斗式提升机送入生料均化库。净化后的气体一部分作为循环风返回磨中,其余的排入大气。在原料磨停机时,窑尾高温废气由增湿塔增湿降温后,直接进入电收尘器,增湿塔喷水量将自动控制,使废气温度处于电收尘器的允许范围,经电收尘器净化后由排风机排入大气。增湿塔收集下来的窑灰,由绞刀输送机和拉链机输送至入库斗提进入均化库。4操作方式各设备控制均有“集中程控”、“机旁控制”两种状态,现场有“开”、第2页共127页第1页共127页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共127页“停”开关,正常生产时各设备都处于“集中程控”状态,输出前端设备跳停,下游设备联锁跳停;现场进行试机时设备处于“机旁控制”状态,开现场设备不参与设备联锁控制,但停现场设备是受联锁控制的,主要是保护设备,防止内积料过多而导致故障,从而达到顺利生产的目的。5现场设备运行及操作方法5.1桥式刮板取料机5.1.1设备规格、参数设备名称:YG500/90混匀堆取料机堆料能力:1500t/h取料能力:500t/h堆料方式:连续合成式堆料层数:>500层堆料半径:23000mm回转速度:0.11744r/min堆料带宽:1400mm堆料带速:2.75m/s物料种类:石灰石物料容重:1.45t/m3物料粒度:<90mm堆积角:38°均化效果:≥10轨道直径:Φ90m料场总储量:52000t料场有效储量:47000t取料方式:全断面取料控制方式:PC程控、手控刮板输送机刮板规格(长):1700mm刮板间距:630mm第3页共127页第2页共127页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共127页刮板链速:0.5m/s刮板运行速度:0.5m/s电机功率:90KW端梁行走机构端梁调车速度:3.61m/min取料运行速度:0.0058~0.058m/min料耙机构驱动方式:液压驱动料耙角度:34°~45°可调端梁轮距:6500mm端梁轮压:32T5.1.2开停机的顺序及注意事项:开机顺序:启动出料胶带输送机,发出开车信号,刮板输送机承先启动,料耙驱动机构启动,取料机端梁行走机构启动。停机顺序:停机指令下达后按上述顺序的逆过程。注意事项:1、开停机时应把取料速度设定至最低;2、凡本系统的任何地方出现故障必须停机时,可按动紧急开关,使取料机系统马上停止工作。5.1.3开机前的检查5.1.3.1各部分润滑是否正常,油位是否符合要求;5.1.3.2料耙钢丝绳是否挠度过大;5.1.3.3各种保护装置是否齐全;5.1.3.4刮板输送链的润滑,滴油嘴磨损是否严重,是否对准内外链板的缝隙;5.1.3.5刮板的防偏轮是否灵活。5.1.4运行中的检查5.1.4.1各传动部位有无异常振动、异常声音,温度应不大于40℃;5.1.4.2刮板装置中的刮板体表面的耐磨板磨损情况,当磨损到危及刮板体时,应予以及时更换;第4页共127页第3页共127页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共127页5.1.4.3刮板装置中的中间导轮螺栓是否有松动现象,如有应及时紧固;5.1....
