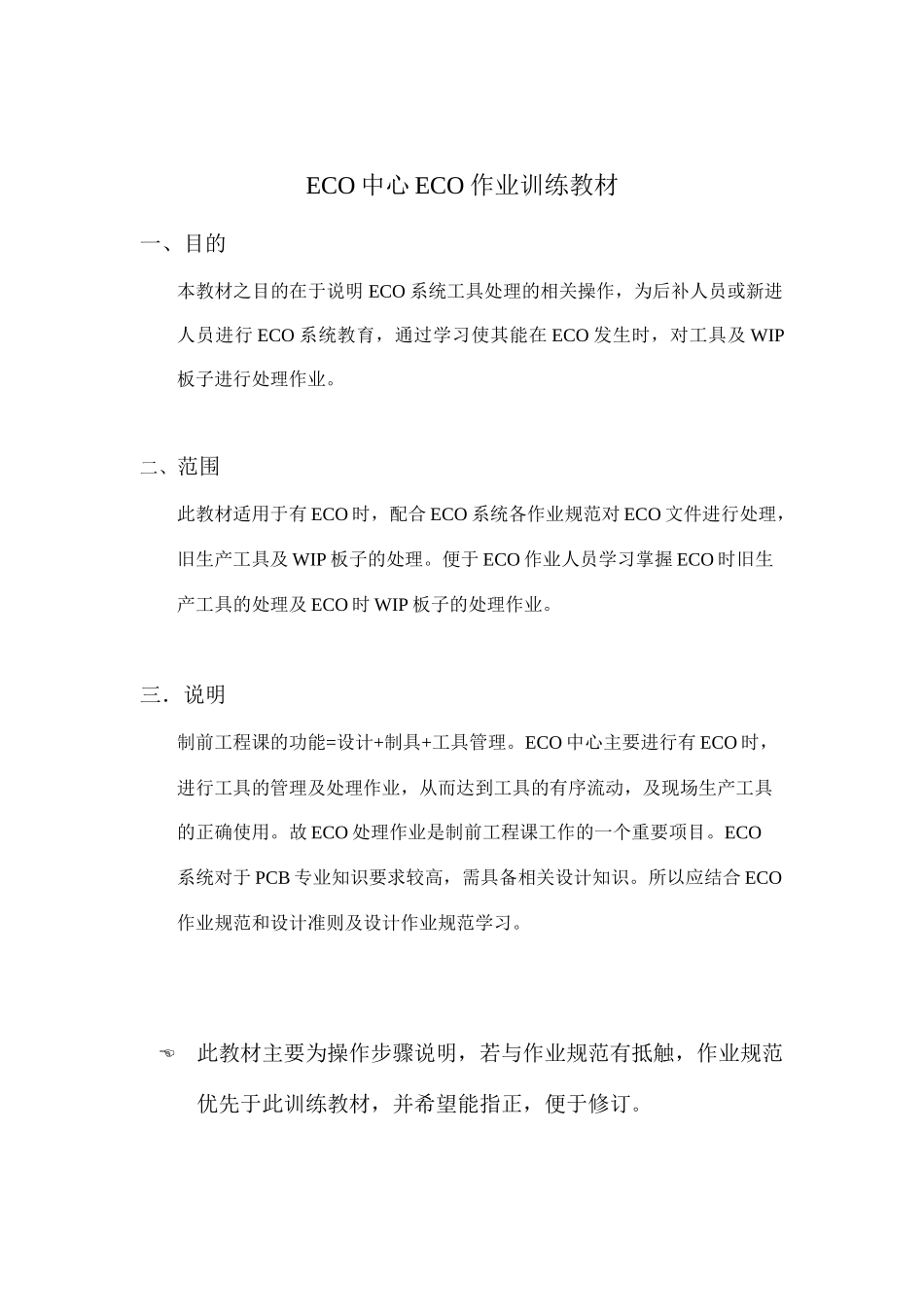

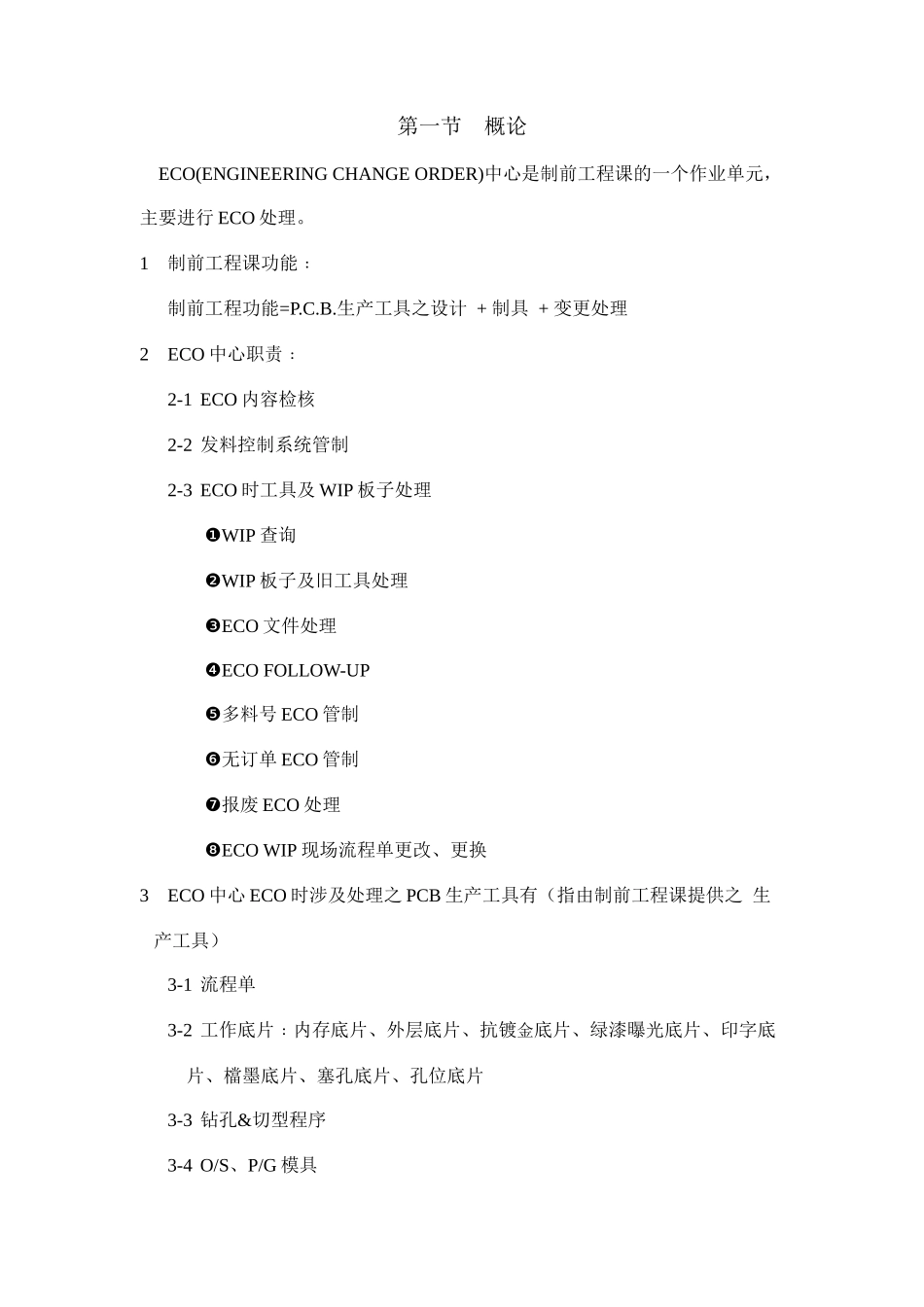

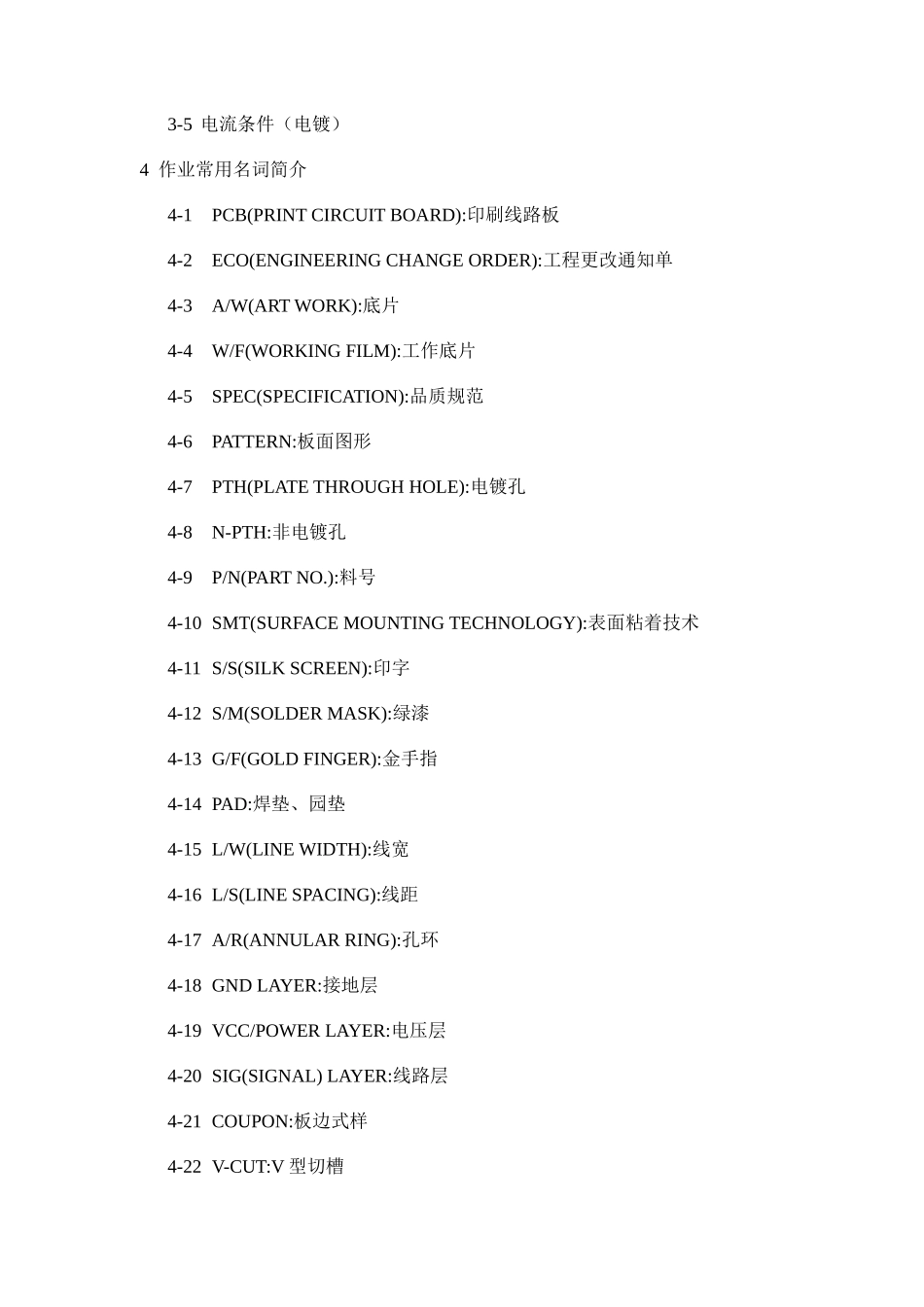

ECO中心ECO作业训练教材一、目的本教材之目的在于说明ECO系统工具处理的相关操作，为后补人员或新进人员进行ECO系统教育，通过学习使其能在ECO发生时，对工具及WIP板子进行处理作业。二、范围此教材适用于有ECO时，配合ECO系统各作业规范对ECO文件进行处理，旧生产工具及WIP板子的处理。便于ECO作业人员学习掌握ECO时旧生产工具的处理及ECO时WIP板子的处理作业。三．说明制前工程课的功能=设计+制具+工具管理。ECO中心主要进行有ECO时，进行工具的管理及处理作业，从而达到工具的有序流动，及现场生产工具的正确使用。故ECO处理作业是制前工程课工作的一个重要项目。ECO系统对于PCB专业知识要求较高，需具备相关设计知识。所以应结合ECO作业规范和设计准则及设计作业规范学习。此教材主要为操作步骤说明，若与作业规范有抵触，作业规范优先于此训练教材，并希望能指正，便于修订。第一节概论ECO(ENGINEERINGCHANGEORDER)中心是制前工程课的一个作业单元，主要进行ECO处理。1制前工程课功能﹕制前工程功能=P.C.B.生产工具之设计+制具+变更处理2ECO中心职责﹕2-1ECO内容检核2-2发料控制系统管制2-3ECO时工具及WIP板子处理WIP查询WIP板子及旧工具处理ECO文件处理ECOFOLLOW-UP多料号ECO管制无订单ECO管制报废ECO处理ECOWIP现场流程单更改、更换3ECO中心ECO时涉及处理之PCB生产工具有（指由制前工程课提供之生产工具）3-1流程单3-2工作底片﹕内存底片、外层底片、抗镀金底片、绿漆曝光底片、印字底片、檔墨底片、塞孔底片、孔位底片3-3钻孔&切型程序3-4O/S、P/G模具3-5电流条件（电镀）4作业常用名词简介4-1PCB(PRINTCIRCUITBOARD):印刷线路板4-2ECO(ENGINEERINGCHANGEORDER):工程更改通知单4-3A/W(ARTWORK):底片4-4W/F(WORKINGFILM):工作底片4-5SPEC(SPECIFICATION):品质规范4-6PATTERN:板面图形4-7PTH(PLATETHROUGHHOLE):电镀孔4-8N-PTH:非电镀孔4-9P/N(PARTNO.):料号4-10SMT(SURFACEMOUNTINGTECHNOLOGY):表面粘着技术4-11S/S(SILKSCREEN):印字4-12S/M(SOLDERMASK):绿漆4-13G/F(GOLDFINGER):金手指4-14PAD:焊垫、园垫4-15L/W(LINEWIDTH):线宽4-16L/S(LINESPACING):线距4-17A/R(ANNULARRING):孔环4-18GNDLAYER:接地层4-19VCC/POWERLAYER:电压层4-20SIG(SIGNAL)LAYER:线路层4-21COUPON:板边式样4-22V-CUT:V型切槽4-23SLOT:椭圆孔（槽）4-24D/F(DRYFILM):干膜4-25LAY-UP:迭板4-26COMP（COMPONET）SIDE:零件面4-27SOLDERSIDE:焊锡面5ECO签发时机ECO签发时机为PCB规格、数据需变更或生产工具需要更改时。6ECO执行处理6-1流程单发料控制6-2工具处理﹕ECO共存、作废（立即收回作废、WIP完成后收回作废）处理6-3WIP/STOCK板子处理﹕ECOWIP/STOCK板子REWORK/报废处理6-4流程单处理﹕ECO原稿流程单作废、新版序打印保存，现场流程单更改更换处理7ECO文件数据填写及管理7-1工具传票及管理报表填写7-2管理报表之FOLLOW-UP7-3工程图数据之填写7-4流程单管理依料号类别找出原稿流程单档案夹依要求取出旧版序作废原稿流程单，作废处理打印新版序原稿流程单新版序原稿流程单按序存入流程单档案夹7-2各传票及通知单管理未填写之传票及通知单管理各种文件有序、整齐置放于物料柜并贴上标签在数目有限时应及时请购，便于以后作业收回之传票及通知单应整理分类存档8作业必读数据ECO签发及管理作业规范M/FALLVERSION管理作业规范内层铜渣侦测板数据变更提示单作业规范ECO现场流程单更改/更换作业规范ECOWIP/STOCK板子处理作业规范MASTERFILE管理作业规范生产工具管理办法ECO更改旧工具处理作业规范O/SFIXTURESAMPLE及ECO处理作业规范附注﹕流程单认识流程单是各制程生产PCB的依据。也是ECO作业处理的重要依据。流程单分为原稿流程单和现场流程单。定义MASTERFILE﹕依据“设计计算机建文件联络表”或“ECO更改蓝本”，建文件并储存在计算机上的档案，简称M/F。即设计主档。原稿流程单﹕从M/F档案印出的窗体并经检查合格作为存盘者，称为原稿流程单。ECO更改蓝本﹕原稿流程单应报废，可直接取用作为ECO更改蓝本，供设计者填...
