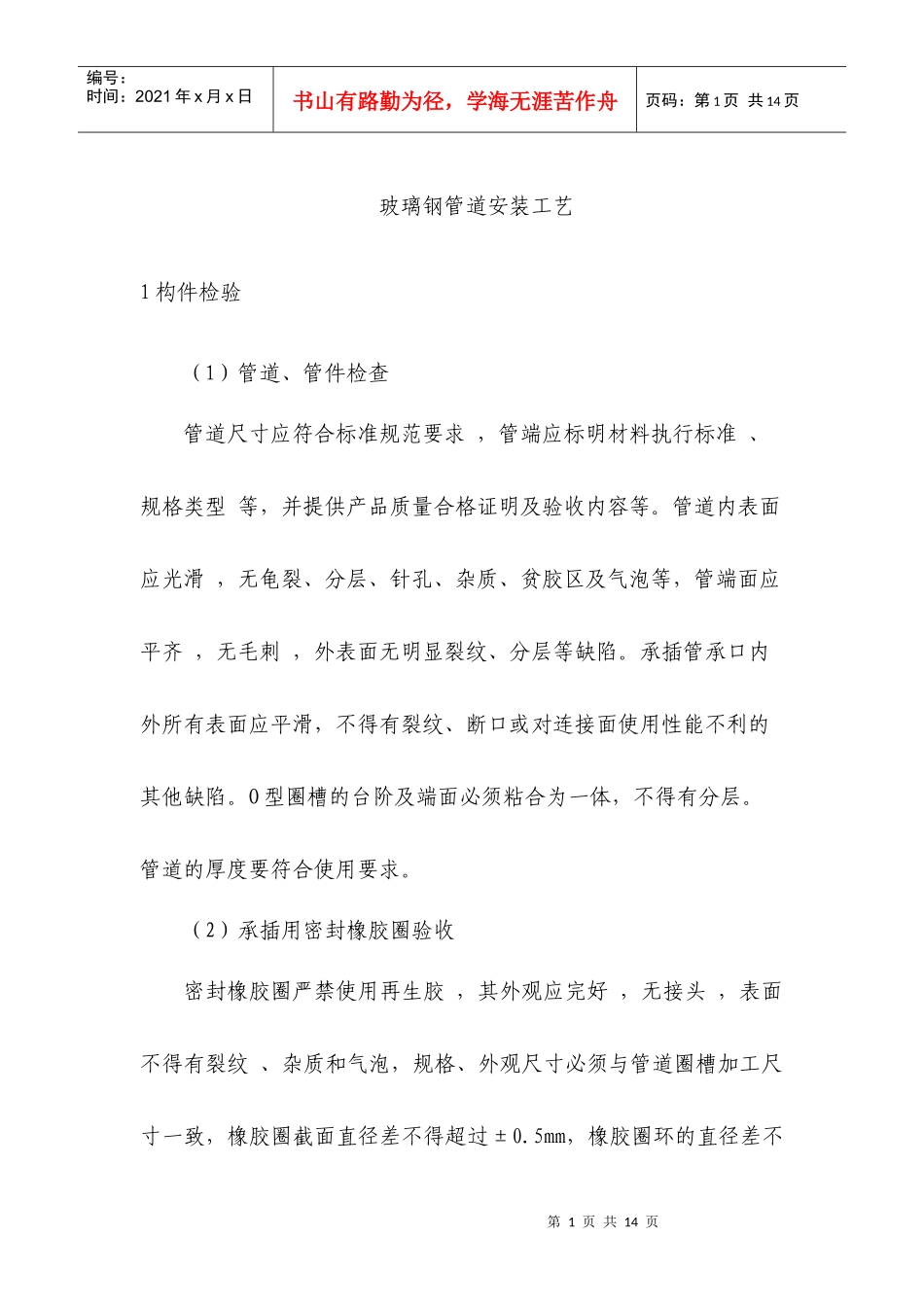

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页玻璃钢管道安装工艺1构件检验（1）管道、管件检查管道尺寸应符合标准规范要求，管端应标明材料执行标准、规格类型等，并提供产品质量合格证明及验收内容等。管道内表面应光滑，无龟裂、分层、针孔、杂质、贫胶区及气泡等，管端面应平齐，无毛刺，外表面无明显裂纹、分层等缺陷。承插管承口内外所有表面应平滑，不得有裂纹、断口或对连接面使用性能不利的其他缺陷。O型圈槽的台阶及端面必须粘合为一体，不得有分层。管道的厚度要符合使用要求。（2）承插用密封橡胶圈验收密封橡胶圈严禁使用再生胶，其外观应完好，无接头，表面不得有裂纹、杂质和气泡，规格、外观尺寸必须与管道圈槽加工尺寸一致，橡胶圈截面直径差不得超过±0.5mm，橡胶圈环的直径差不第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页得超过±10mm。橡胶圈的性能指标以保证密封、无渗漏为准，一般应符合下列要求：硬度(邵氏A)45～55；拉伸强度大于16MPa；伸长率大于500％；永久变形小于20％；老化系数0.8(70℃／44h)。2管道装卸（1）管道装卸过程中应该轻装轻放，严禁摔跌或者撞击。（2）管道装卸机具的工作位置必须稳定，机具的起吊能力必须可靠。（3）管道可以采取一个或者两个支撑点进行起吊，要保证管道在空中均衡，严禁用绳子贯穿管道两端进行装卸管道。（4）装卸用的吊绳应该是柔韧、较宽的皮带、吊带或者绳索，严禁用钢丝绳或者锁链进行吊装管道。3材料存放（1）管道到达现场应运至相应作业地段立即展开施工，如遇到不可抗拒因素无法立即进行施工，则要对管材进行安全存放。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页（2）玻璃钢管道的辅助连接材料主要有玻璃纤维纱、短切毡、玻璃丝布等增强材料和树脂、固化剂、促进剂、抗老化剂等基体材料以及各种胶泥等，这些材料必须分类妥善存放在无阳光直射的干燥处。橡胶圈应防晒且远离热源，不得与油脂类和有机溶剂接触。管道、管件应按类型、规格、等级分类堆放，层间应加软质衬垫，远离热源和易燃易爆物品，不宜长期露天存放，防止爆晒。（3）当管道直接存放在地上时，地面应该平坦。严禁将管道存放在尖锐的硬物上，所堆放的管道应该加木楔防止滚动。（4）管道应该按规格分类存放。每堆一层应该垫放枕木，枕木间距应该小于1/2管长。管道堆放高度不得高于2米，DN1400以上管道不得堆放。4基槽处理（1）沟槽开挖第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页1）沟槽开挖时，采用机械开挖为主。人工开挖为辅的方法。开挖时沟底表面应连续平整。沟壁应视情况考虑放坡。以保证安全。清除直径大于38mm的圆石或大于25mm的夹角形石块。并清除沟上可能掉落的、碰落的物体。以防损坏管子。2）沟槽的断面尺寸除应满足设计文件的要求之外。还需符合GB50268-97、CECS129：2001的规定；沟槽的宽度应便于管道的铺设和安装，应便于夯实机具的操作和地下水的排出，沟槽的最小宽度b应按照(一、.1)式进行计算。b≥D1+2s（一、.1）式中b——沟槽的最小宽度（mm）；D1——管外径（mm）s——管壁到沟槽壁的距离（mm）管壁到沟槽壁的距离宜按照表一、.1确定。表一、.1推荐的s值管公称直径DNs300≺DN≤500200第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页300≺DN≤500300300≺DN≤500500300≺DN≤500600（2）基槽处理1）基槽处理是保证管道施工质量的重要工序。开槽时如遇地质情况不良。须按设计文件及相应规范要求进行处理．避免产生不均匀沉降。使管道局部应力增大。若有局部超挖。还要按照设计要求回填夯实至槽底标高。2）开挖管接头承插工作坑。其底部宽度应大于承口外径。长度应覆盖承口前、后200mm。接口施工完毕后。采用与砂垫层相同的材料和密实度进行回填。（3）沟槽验收按工程规定的最小验收长度。在施工单位自检合格的基础上。由监理单位会同建设、设计、施工单位对槽底高程...
