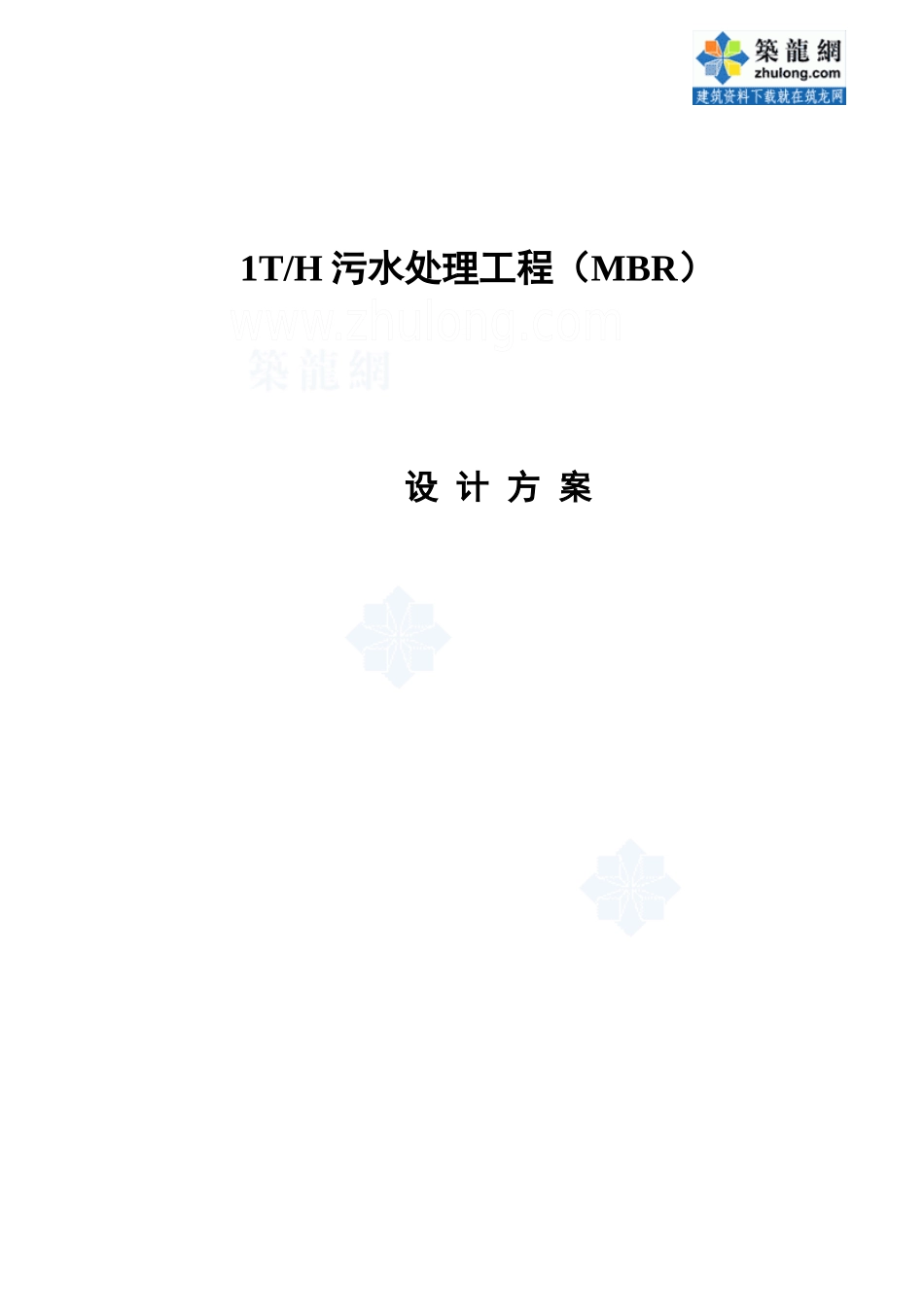

1T/H污水处理工程（MBR）设计方案第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页目录一、概述21、工程概况2、设计依据3、设计、施工范围及服务4、设计原则二、污水水质、水量及排放标准31、设计水量2、设计进水水质3、排放出水标准三、处理工艺流程4四、方案设计61、单元设备2、主要构筑物及设备3、工艺布置4、电器控制5、防腐措施6、通风排气7、噪声控制8、污泥处置五、人员编制与运行管理11六、处理效果预测111、主要指标处理效果预测2、环境效益七、主要技术经济指标121、电器功率配套2、主要技术经济指标八、建议13九、报价14十、附图附页第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页一、概述1、工程概况医疗区、生活区汇总排放的污水处理采用先进的膜处理方法-MBR处理工艺，再经过消毒后达到《城市污水再生利用城市杂用水水质》（GB/T18920-2002）标准后部分回用于洒水和绿化，部分排入水体。生活污水回用处理设备主要材质为碳钢（Q235A），设备设置自动控制功能，采用PLC独立工作，正常工作时为全自动控制，必要时可切换为手动控制工作。2、设计依据1、用户提供的环评报告及环保局的有关文件；2、《生活杂用水水质标准》CJ25.1－893、《国家污水综合排放标准》GB8978/1996；4、《室外排水设计规范》GBJ14-87；5、《建筑给排水设计规范》GBJ15-88；6、《工业企业厂界噪声标准》GB12348-90；7、《医疗机构水污染排放标准》GB18466-20058、《城市污水再生利用城市杂用水水质》GB/T18920-20029、医院污水处理技术指南、给水排水工程建设有关技术规范；10、我公司完成同类工程所积累的实际技术参数和经验。3、设计、施工范围及服务(1)设计范围本工程的设计范围为：污水处理站的工艺、设备、电气与自控、通风等专业的全部内容。(2)施工范围及服务a、污水处理站中的所有土建构筑物由业主负责组织施工。b、处理站的总进、出水管道由业主负责施工。c、总电源由业主负责接至控制柜。d、污水处理设备及设备内的配件均由我公司负责提供。e、我公司负责污水处理站内的全部安装工作。包括污水处理设备内的电器接线。f、我公司负责污水处理设备的调试，直至合格。g、我公司免费培训操作人员，协同编制操作规程，同时做有关运行记录。为今后的设备维护、保养，提供有力的技术保障。4、设计原则1、采用先进的膜生物反应器污水处理工艺，确保处理出水的各项指标达到排放要求。2、污水处理站的污水为医院综合排放水，对所排放的污水须经预处理，且达到污水处理站的进水要求后，才能纳入污水处理系统。a、污水处理站既便于操作管理、设备维护，同时又减少对周围环境的影响。b、污水处理设施在运行上有较大的灵活性和可调性，以适应水质、水量的变化，同时力求污水处理站占地面积小，工程投资省，运行能耗低，处理费用少。c、设计时充分考虑污水处理站的二次污染的防治，对配套设备的除臭、降噪、减振有相应措施，污水处理过程中产生的少量剩余污泥经好氧消化处理后，定期由外第3页共11页第2页共11页污泥池调节池格栅膜生物反应器中水水池排放上清液回流剩余污泥外运消毒编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页协单位清理外运，从而避免对环境造成二次污染。d、污水处理系统设有应急旁通和双电源等保护措施。e、污水处理动力设备及其它配套设备均选用国内知名厂家的产品，确保运行稳定、稳妥、可靠。二、污水水质、水量及排放标准1、设计水量根据业主原始资料，医院污水为20T/D、生活污水为3T/D，汇总后总水量Q=24T/D，处理能力按1m3/h设计，工艺设施按24h连续运行设计。2、设计进水水质CODcr：350mg/LBOD5：500mg/LPH：6~93、出水标准经污水处理站处理后的出水必须达到《城市污水再生利用城市杂用水水质》GB/T18920-2002标准，项目城市杂用水水质CODcr(mg/l)BOD5(mg/l)≤10-20SS(mg/l)≤10总大肠菌群（个/L）≤3PH6~9三、处理工艺流程根据以上设计原则与设计水质、水量及排放标准，本工程中考虑采用先进的膜生物反应器法（MBR法），处理工艺流程如下：第4页共11页...
