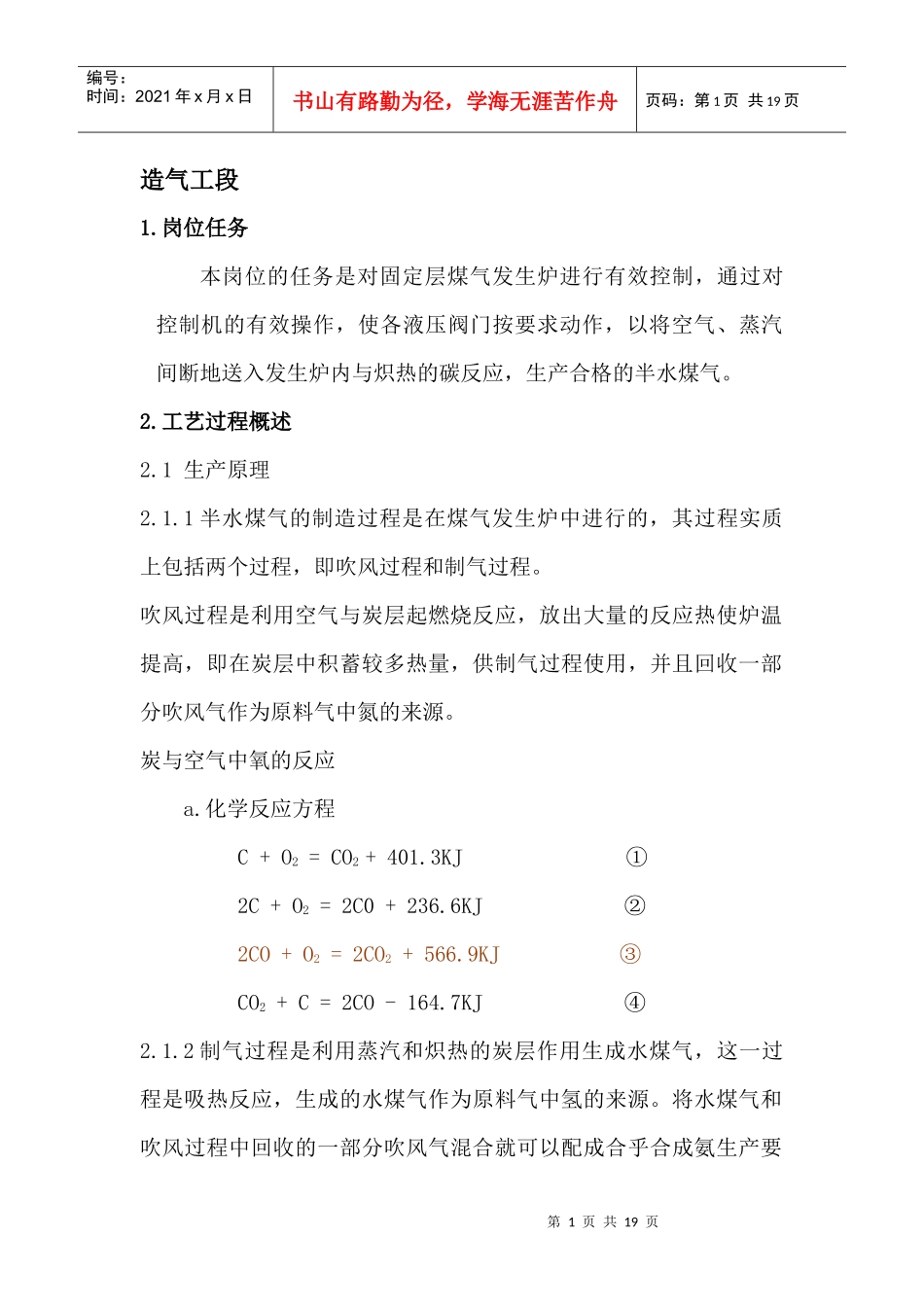

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页造气工段1.岗位任务本岗位的任务是对固定层煤气发生炉进行有效控制，通过对控制机的有效操作，使各液压阀门按要求动作，以将空气、蒸汽间断地送入发生炉内与炽热的碳反应，生产合格的半水煤气。2.工艺过程概述2.1生产原理2.1.1半水煤气的制造过程是在煤气发生炉中进行的，其过程实质上包括两个过程，即吹风过程和制气过程。吹风过程是利用空气与炭层起燃烧反应，放出大量的反应热使炉温提高，即在炭层中积蓄较多热量，供制气过程使用，并且回收一部分吹风气作为原料气中氮的来源。炭与空气中氧的反应a.化学反应方程C+O2=CO2+401.3KJ①2C+O2=2C0+236.6KJ②2CO+O2=2CO2+566.9KJ③CO2+C=2CO-164.7KJ④2.1.2制气过程是利用蒸汽和炽热的炭层作用生成水煤气，这一过程是吸热反应，生成的水煤气作为原料气中氢的来源。将水煤气和吹风过程中回收的一部分吹风气混合就可以配成合乎合成氨生产要第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页求的半水煤气。碳与蒸汽的反应a.化学反应方程式：C+2H2O（汽）=CO2+2H2-80.3KJ①C+H2O（汽）=CO+H2-122.5KJ②CO+H2O（汽）=CO2+H2－42.2KJ③C+2H2=CH4+83.2KJ④CO2+C=2CO-164.7KJ⑤3.2工艺流程3.2.1概述我公司使用的固定层煤气发生炉，以无烟煤为原料，由程控机控制各阀门，按照吹风、上吹（上吹加氮）、下吹、二次上吹、吹净等五个阶段，常规120秒一个循环及其特定的循环时间，将空气、蒸汽、加氮空气间断地送入发生炉内与炽热的碳反应，生产出合格的半水煤气。原料由煤厂送往皮带机运到煤斗，通过自动加焦，定时加到发生炉内。燃烧气化后的灰渣，由发生炉机械排灰装置不断排到灰斗，然后定时排放，运走。3.2.2生产过程a.吹风空气→煤气炉→集尘器→第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页空气→煤气炉→集尘器—余热锅炉→回收阀→吹风气燃烧炉→放空碳与氧的化学反应，放出大量热量贮存于燃料层中，为制气反应提供热量。吹风气中主要成分是二氧化碳，同时生产少量一氧化碳。为充分利用一氧化碳的反应热，把吹风气送入燃烧炉，向燃烧炉加入适量的空气和驰放气，使之氧化成二氧化碳，放出热量，高温气体进入余热锅炉，产生3.82MPa、450℃的蒸汽送汽机发电。从余热锅炉出来的低温气体经引风机送烟囱放空。b.上吹制气蒸汽→煤气炉→集尘器→余热锅炉→洗气塔→气柜该阶段加入空气的目的，主要是为了调节合成氨原料气中(CO+H2)/N2=3.1-3.2的配氨目的，故称为“加氮空气”。另外还可相应提高气化层的温度。c.下吹制气蒸汽→煤气炉→余热锅炉→洗气塔→气柜下吹制气的目的主要为保持气化层的温度和位置稳定在一定的区域和范围内。上吹和下吹为制气的主要阶段。d.二次上吹流程同上吹气。下吹阶段后的煤气炉下部空间残留的是煤气，为使吹风从炉下第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页进入的空气通过燃料层时有一个安全条件，再次进行上吹，既排净炉下的煤气又生产部分煤气。e.空气吹净空气→煤气炉→集尘器→废热锅炉→洗气塔→气柜二次上吹之后，煤气炉上部、燃烧室、废热锅炉上吹管道空间均充满煤气，为回收这部分煤气避免吹风气放空造成浪费，增加短暂的空气吹净与生产的空气煤气，一并送往气柜。脱硫工段一．本岗位的任务及意义造气岗位生产出的半水煤气中，都含有一定的硫化物，这些硫化物以硫化氢和硫的有机化合物的形态存在，其中硫化氢约占硫化物总量的百分之九十左右。原料气中的硫化物对合成氨及尿素生产是有害的，它腐蚀设备管道；引起变换、合成、甲醇等工段的触媒中毒，降低或失去其活性；破坏铜液成份等等。脱硫工段就是用脱硫液将半水煤气中的硫化氢脱除到0.07g/NM³以下，以使半水煤气得到净化，以满足后续工段的工艺要求。吸收硫化氢后的脱硫液经再生后循环使用，再生后析出的硫泡沫回收成硫磺。脱硫工段还要根据全厂生产情况，调节罗茨鼓风机的气量，以满足生产的要求。二．...
