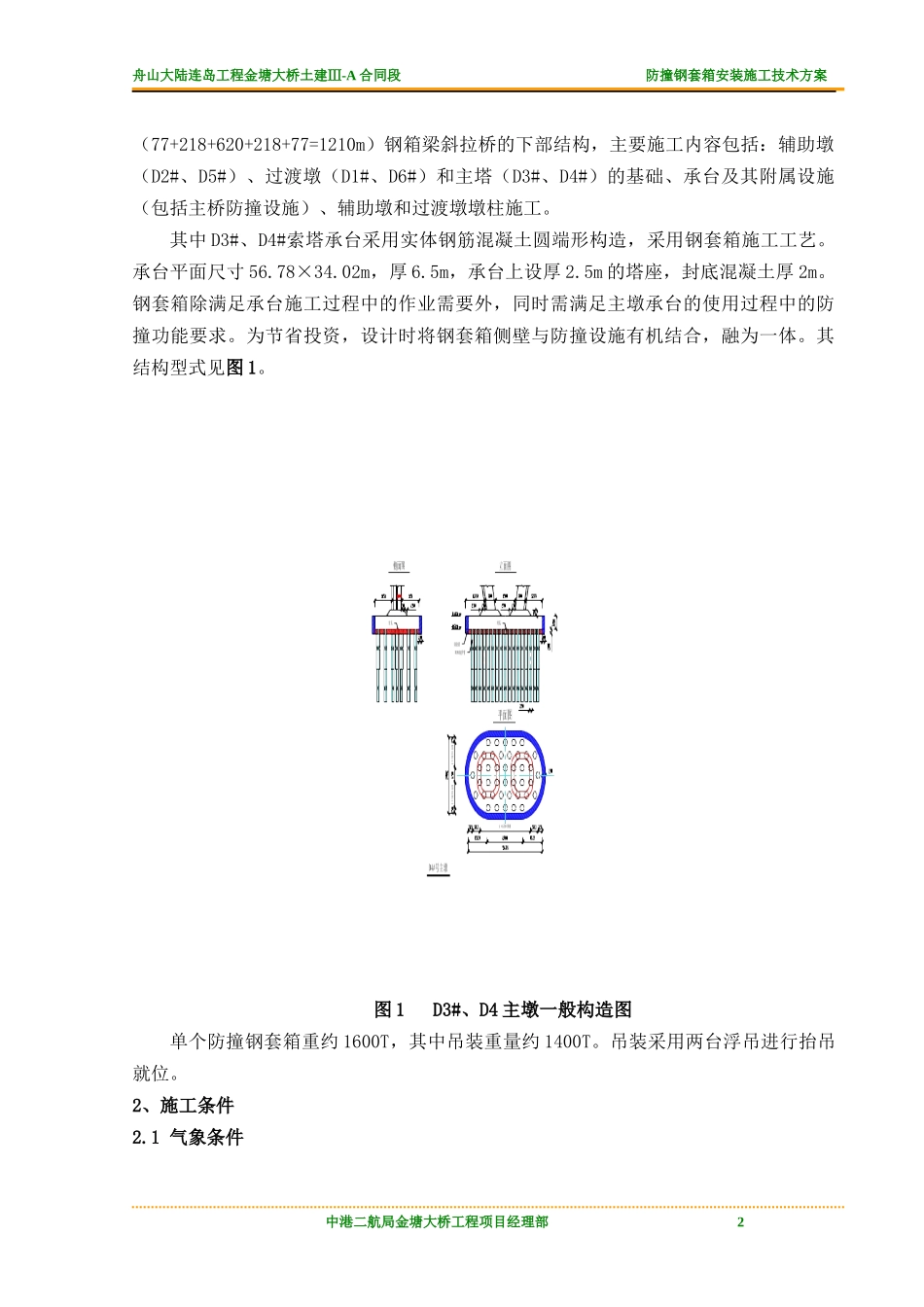

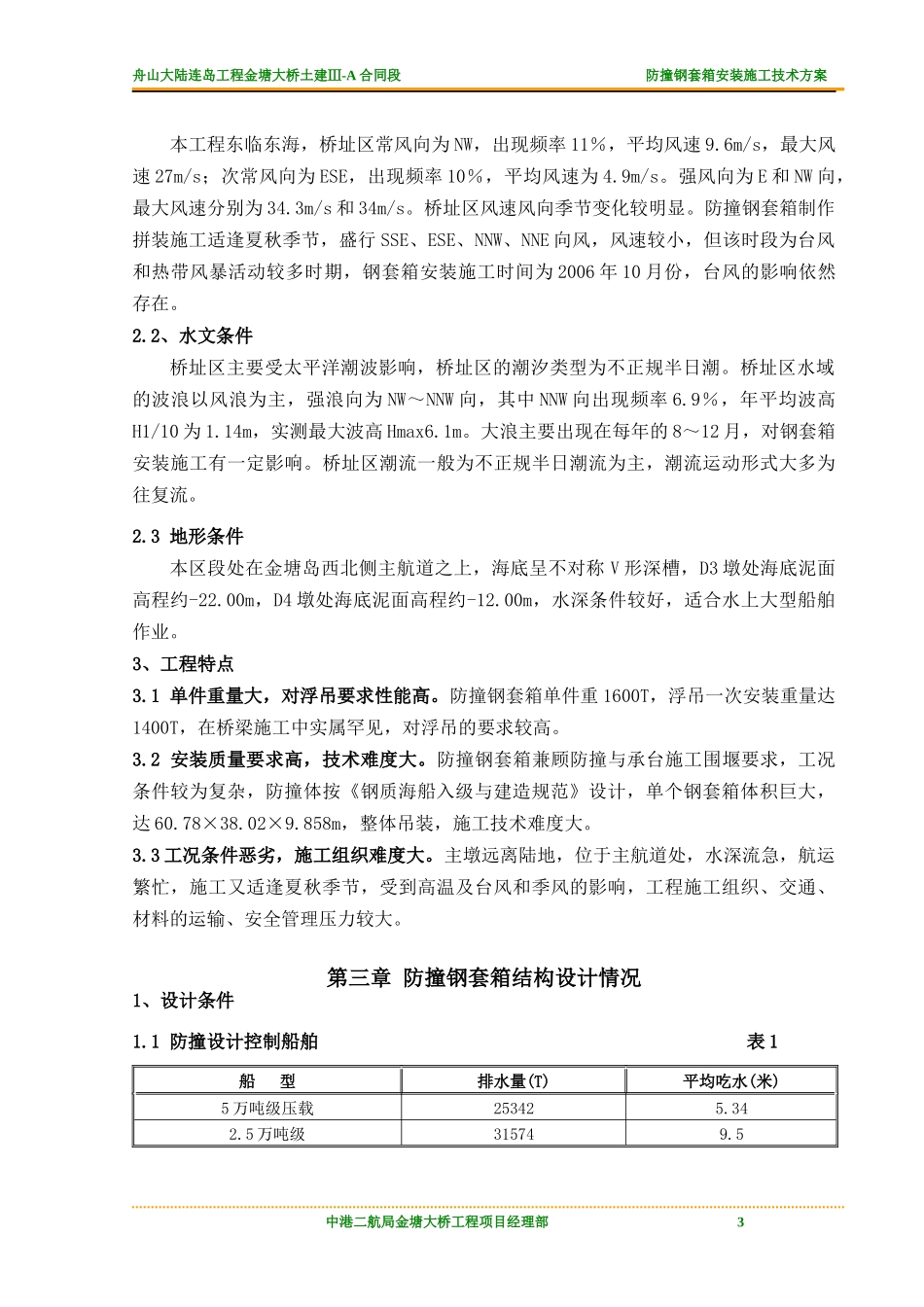

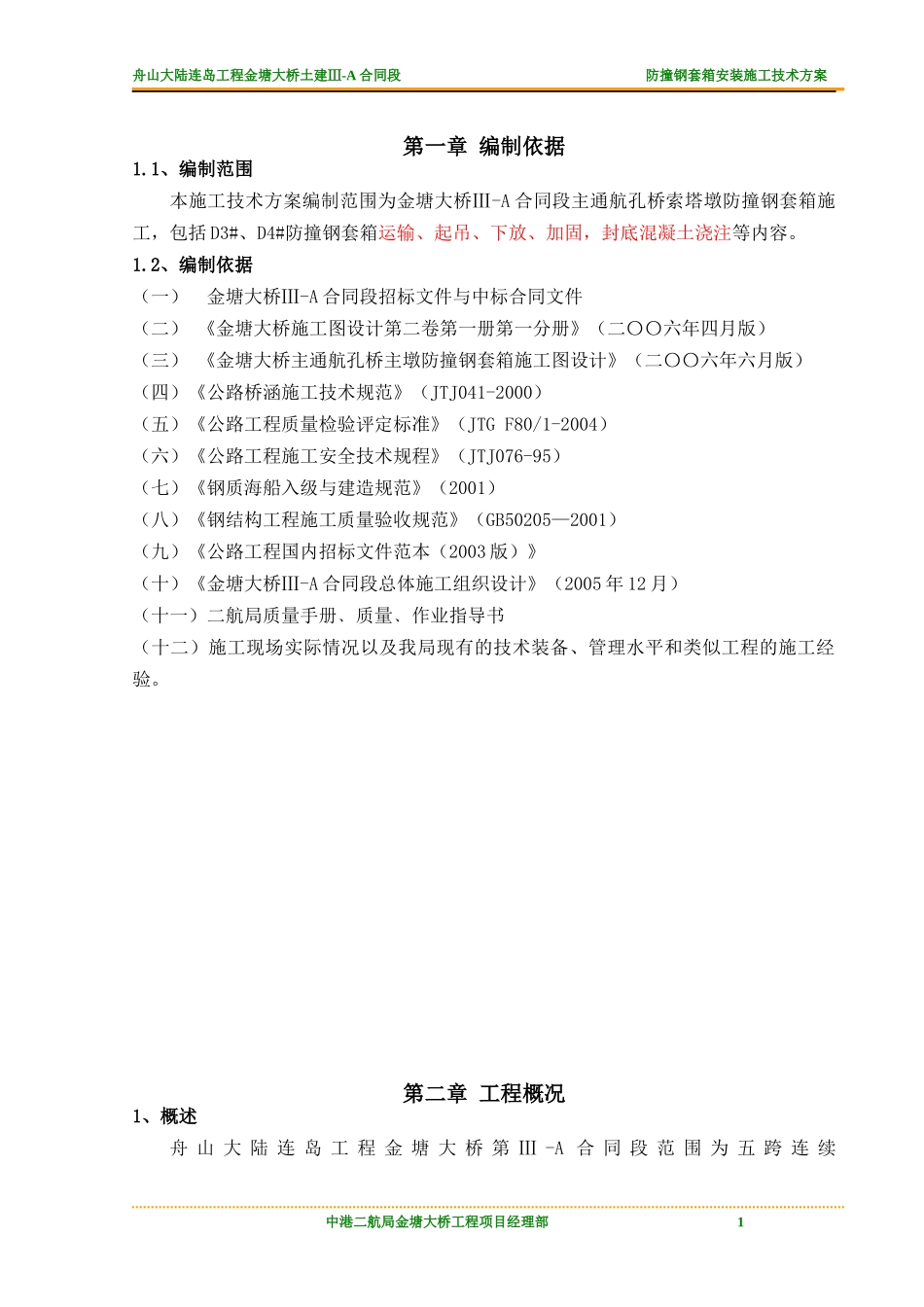

舟山大陆连岛工程金塘大桥土建Ⅲ-A合同段防撞钢套箱安装施工技术方案第一章编制依据1.1、编制范围本施工技术方案编制范围为金塘大桥Ⅲ-A合同段主通航孔桥索塔墩防撞钢套箱施工，包括D3#、D4#防撞钢套箱运输、起吊、下放、加固，封底混凝土浇注等内容。1.2、编制依据（一）金塘大桥Ⅲ-A合同段招标文件与中标合同文件（二）《金塘大桥施工图设计第二卷第一册第一分册》（二〇〇六年四月版）（三）《金塘大桥主通航孔桥主墩防撞钢套箱施工图设计》（二〇〇六年六月版）（四）《公路桥涵施工技术规范》（JTJ041-2000）（五）《公路工程质量检验评定标准》（JTGF80/1-2004）（六）《公路工程施工安全技术规程》（JTJ076-95）（七）《钢质海船入级与建造规范》（2001）（八）《钢结构工程施工质量验收规范》（GB50205—2001）（九）《公路工程国内招标文件范本（2003版）》（十）《金塘大桥Ⅲ-A合同段总体施工组织设计》（2005年12月）（十一）二航局质量手册﹑质量﹑作业指导书（十二）施工现场实际情况以及我局现有的技术装备、管理水平和类似工程的施工经验。第二章工程概况1、概述舟山大陆连岛工程金塘大桥第Ⅲ-A合同段范围为五跨连续中港二航局金塘大桥工程项目经理部1舟山大陆连岛工程金塘大桥土建Ⅲ-A合同段防撞钢套箱安装施工技术方案（77+218+620+218+77=1210m）钢箱梁斜拉桥的下部结构，主要施工内容包括：辅助墩（D2#、D5#）、过渡墩（D1#、D6#）和主塔（D3#、D4#）的基础、承台及其附属设施（包括主桥防撞设施）、辅助墩和过渡墩墩柱施工。其中D3#、D4#索塔承台采用实体钢筋混凝土圆端形构造，采用钢套箱施工工艺。承台平面尺寸56.78×34.02m，厚6.5m，承台上设厚2.5m的塔座，封底混凝土厚2m。钢套箱除满足承台施工过程中的作业需要外，同时需满足主墩承台的使用过程中的防撞功能要求。为节省投资，设计时将钢套箱侧壁与防撞设施有机结合，融为一体。其结构型式见图1。图1D3#、D4主墩一般构造图单个防撞钢套箱重约1600T，其中吊装重量约1400T。吊装采用两台浮吊进行抬吊就位。2、施工条件2.1气象条件中港二航局金塘大桥工程项目经理部2舟山大陆连岛工程金塘大桥土建Ⅲ-A合同段防撞钢套箱安装施工技术方案本工程东临东海，桥址区常风向为NW，出现频率11％，平均风速9.6m/s，最大风速27m/s；次常风向为ESE，出现频率10％，平均风速为4.9m/s。强风向为E和NW向，最大风速分别为34.3m/s和34m/s。桥址区风速风向季节变化较明显。防撞钢套箱制作拼装施工适逢夏秋季节，盛行SSE、ESE、NNW、NNE向风，风速较小，但该时段为台风和热带风暴活动较多时期，钢套箱安装施工时间为2006年10月份，台风的影响依然存在。2.2、水文条件桥址区主要受太平洋潮波影响，桥址区的潮汐类型为不正规半日潮。桥址区水域的波浪以风浪为主，强浪向为NW～NNW向，其中NNW向出现频率6.9％，年平均波高H1/10为1.14m，实测最大波高Hmax6.1m。大浪主要出现在每年的8～12月，对钢套箱安装施工有一定影响。桥址区潮流一般为不正规半日潮流为主，潮流运动形式大多为往复流。2.3地形条件本区段处在金塘岛西北侧主航道之上，海底呈不对称V形深槽，D3墩处海底泥面高程约-22.00m，D4墩处海底泥面高程约-12.00m，水深条件较好，适合水上大型船舶作业。3、工程特点3.1单件重量大，对浮吊要求性能高。防撞钢套箱单件重1600T，浮吊一次安装重量达1400T，在桥梁施工中实属罕见，对浮吊的要求较高。3.2安装质量要求高，技术难度大。防撞钢套箱兼顾防撞与承台施工围堰要求，工况条件较为复杂，防撞体按《钢质海船入级与建造规范》设计，单个钢套箱体积巨大，达60.78×38.02×9.858m，整体吊装，施工技术难度大。3.3工况条件恶劣，施工组织难度大。主墩远离陆地，位于主航道处，水深流急，航运繁忙，施工又适逢夏秋季节，受到高温及台风和季风的影响，工程施工组织、交通、材料的运输、安全管理压力较大。第三章防撞钢套箱结构设计情况1、设计条件1.1防撞设计控制船舶表1船型排水量(T)平均吃水(米)5万吨级压载253425.342.5万吨级315749.5中港二航局金塘大桥工程项目经理部3施工准备钢套箱(浮平台)就位钢套箱(浮平台)运输吊索安装...
