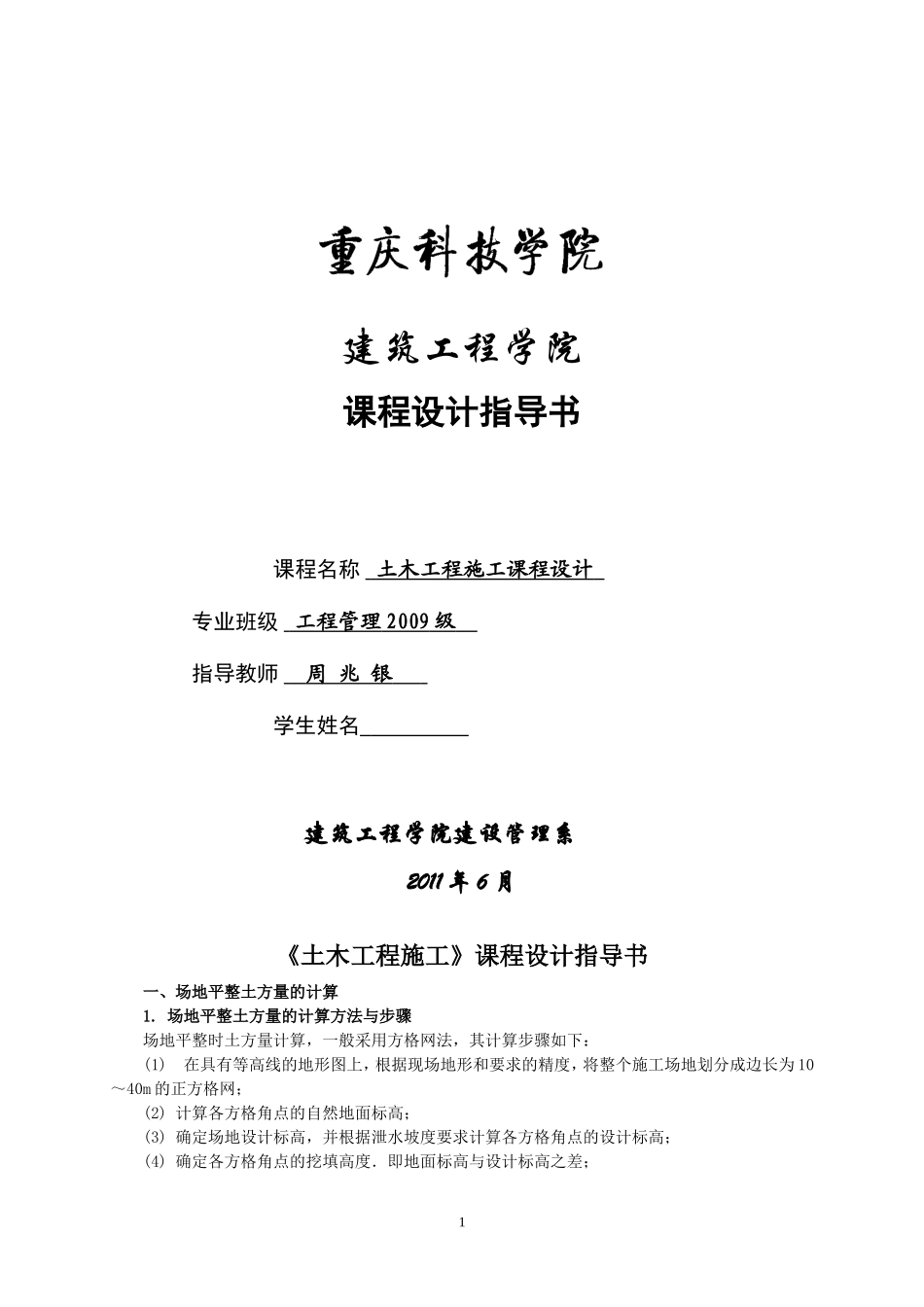

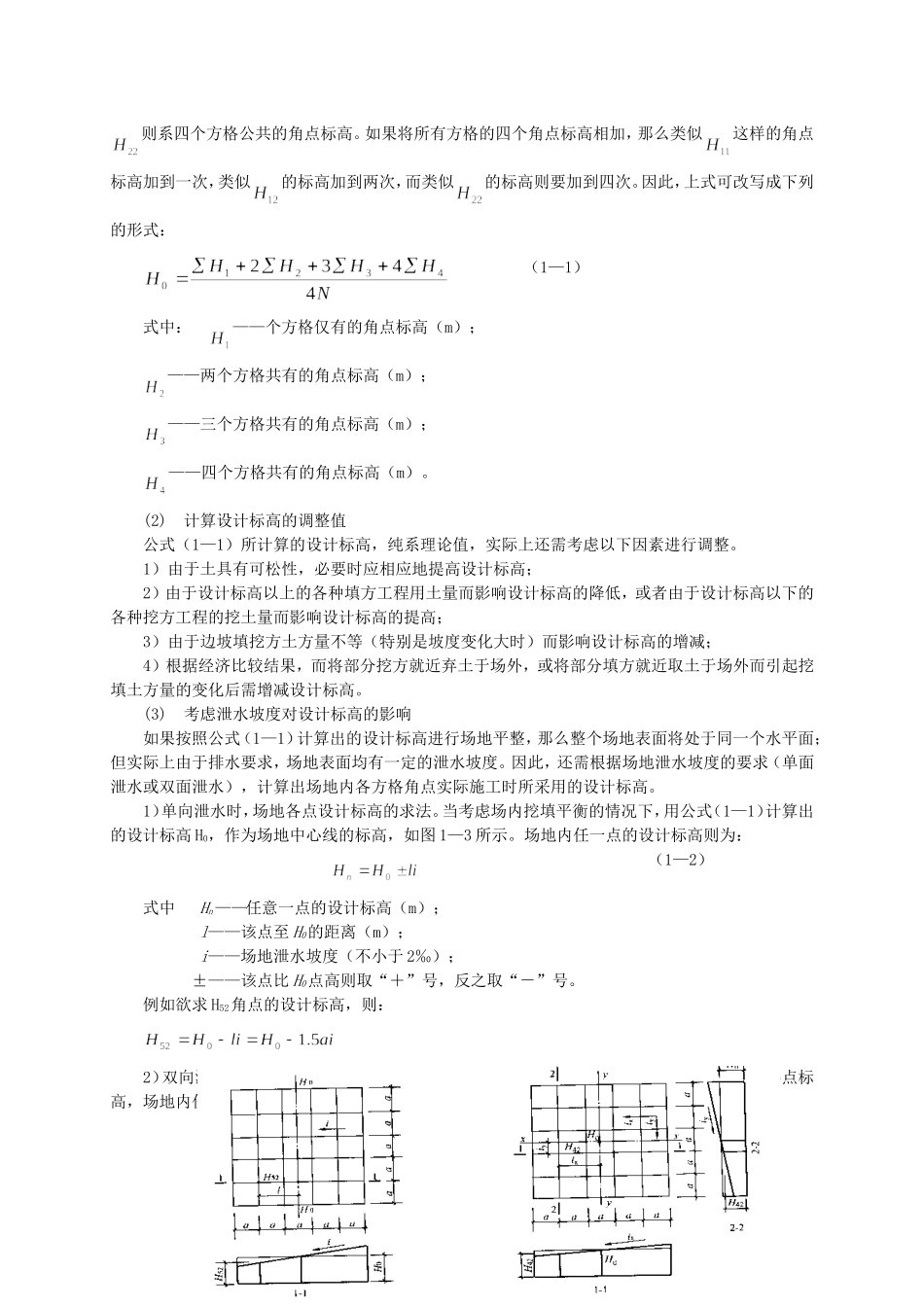

建筑工程学院课程设计指导书课程名称土木工程施工课程设计专业班级工程管理2009级指导教师周兆银学生姓名建筑工程学院建设管理系2011年6月《土木工程施工》课程设计指导书一、场地平整土方量的计算1.场地平整土方量的计算方法与步骤场地平整时土方量计算，一般采用方格网法，其计算步骤如下：(1)在具有等高线的地形图上，根据现场地形和要求的精度，将整个施工场地划分成边长为10～40m的正方格网；(2)计算各方格角点的自然地面标高；(3)确定场地设计标高，并根据泄水坡度要求计算各方格角点的设计标高；(4)确定各方格角点的挖填高度．即地面标高与设计标高之差；1(5)确定零线．即挖填方的分界线；(6)计算各方格内挖填土方量、场地边坡土方量．最后求得整个场地挖填方总量。2.场地设计标高确定较大面积的场地平整，正确地选择设计标高是十分重要的，选择设计标高时应考虑以下因素：满足生产工艺和运输的要求；尽量利用地形，以减少挖方数量；场地以内的挖方与填方能达到相互平衡（面积大、地形又复杂时则例外），以降低土方运输费用；要有一定的泄水坡度（根据任务书及附表中的参数选定，不得修改）能满足排水要求；考虑最高洪水位的要求。当设计文件上对场地标高无特定要求时，场地的设计标高，可按下述步骤和方法确定。图1—2场地设计标高计算简图（a）地形图上划分方格；（b）设计标高示意图1—等高线；2—自然地面；3—设计标高平面(1)初步计算场地设计标高如图1—2（a）所示，将地形图划分方格。每个方格的角点标高，一般根据地形图上相邻两等高线的标高，用插入法求得；在无地形图情况下，也可在地面用木桩打好方格网，然后用仪器直接测出。一般说来，理想的设计标高，应该使场地内的土方在平整前和平整后相等而达到挖方和填方的平衡，如图1—2（b）所示，即：所以式中：——所计算的场地设计标高（m）；——方格边长；——方格数；、、、——任一方格的四个角点的标高。从图1—2所示可看出，系一个方格的角点标高，和均系两个方格公共的角点标高，2则系四个方格公共的角点标高。如果将所有方格的四个角点标高相加，那么类似这样的角点标高加到一次，类似的标高加到两次，而类似的标高则要加到四次。因此，上式可改写成下列的形式：（1—1）式中：——个方格仅有的角点标高（m）；——两个方格共有的角点标高（m）；——三个方格共有的角点标高（m）；——四个方格共有的角点标高（m）。(2)计算设计标高的调整值公式（1—1）所计算的设计标高，纯系理论值，实际上还需考虑以下因素进行调整。1）由于土具有可松性，必要时应相应地提高设计标高；2）由于设计标高以上的各种填方工程用土量而影响设计标高的降低，或者由于设计标高以下的各种挖方工程的挖土量而影响设计标高的提高；3）由于边坡填挖方土方量不等（特别是坡度变化大时）而影响设计标高的增减；4）根据经济比较结果，而将部分挖方就近弃土于场外，或将部分填方就近取土于场外而引起挖填土方量的变化后需增减设计标高。(3)考虑泄水坡度对设计标高的影响如果按照公式（1—1）计算出的设计标高进行场地平整，那么整个场地表面将处于同一个水平面；但实际上由于排水要求，场地表面均有一定的泄水坡度。因此，还需根据场地泄水坡度的要求（单面泄水或双面泄水），计算出场地内各方格角点实际施工时所采用的设计标高。1）单向泄水时，场地各点设计标高的求法。当考虑场内挖填平衡的情况下，用公式（1—1）计算出的设计标高H0，作为场地中心线的标高，如图1—3所示。场地内任一点的设计标高则为：（1—2）式中Hn——任意一点的设计标高（m）；l——该点至H0的距离（m）；i——场地泄水坡度（不小于2‰）；±——该点比H0点高则取“＋”号，反之取“－”号。例如欲求H52角点的设计标高，则：2）双向泄水时，场地各点设计标高的求法。其原理与前相同，如图1—4所示。H0为场地中心点标高，场地内任意一点的设计标高为：3图1—3单向泄水坡度的场地图1—4双向泄水坡度的场地（1—3）式中：lx、ly——该点于x—x、y—y方向距场地中心线的距离；ix、iy——该点于x—x、y—y方向的泄水坡度。其余符号表示的内容同前。例如欲求H42角...
