非标设备制作安装工程施工方案VIP免费

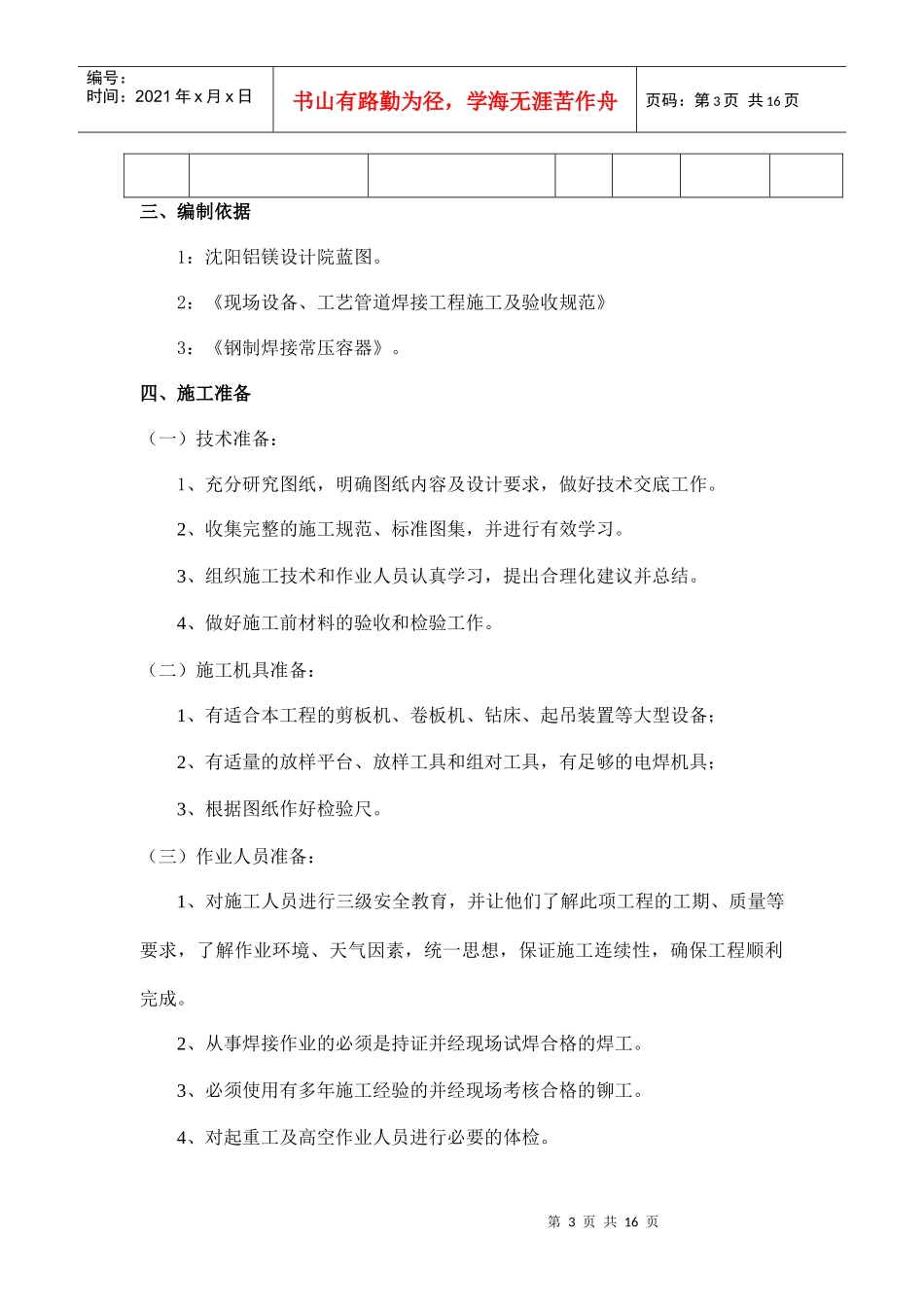

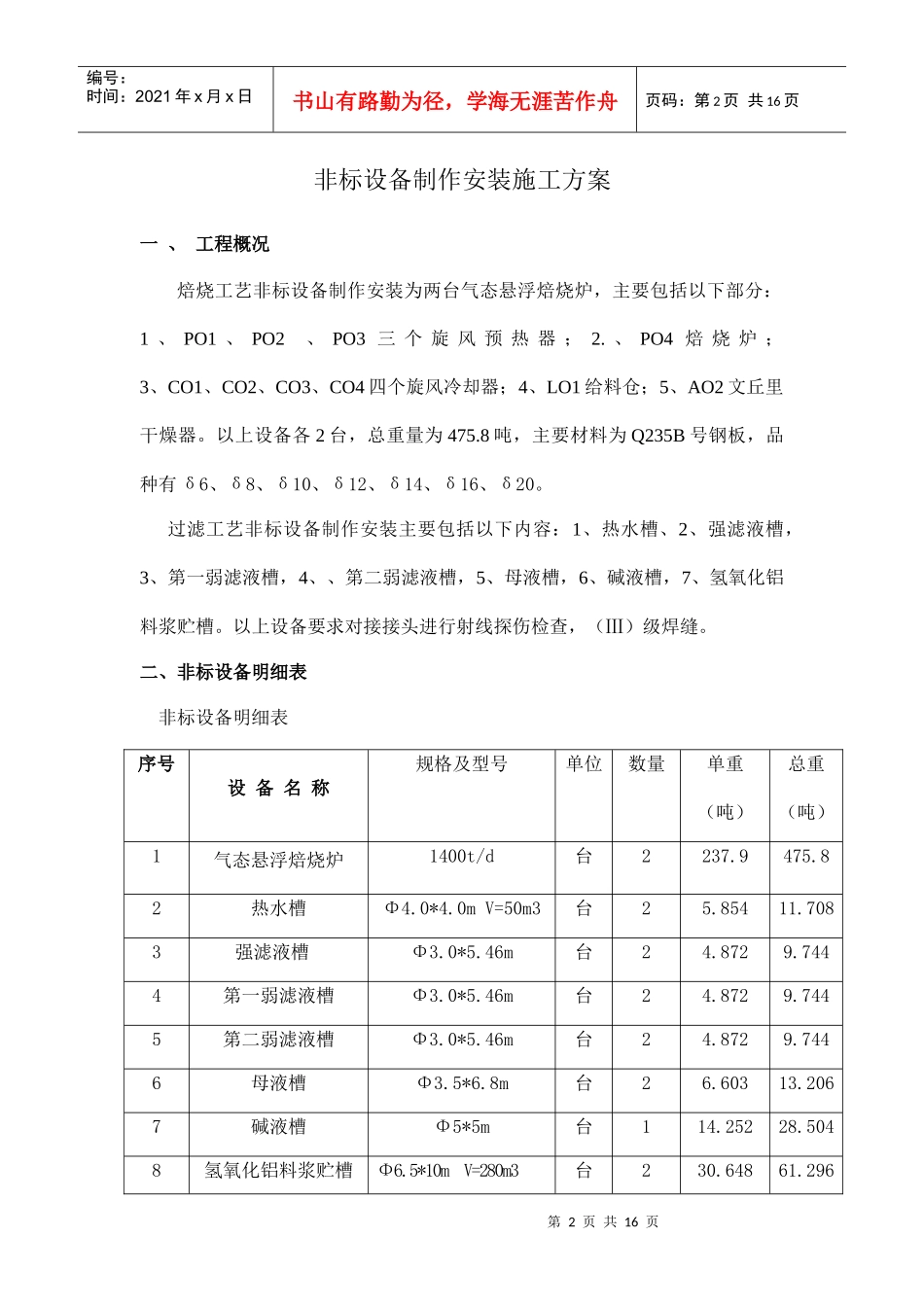

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页非标设备制作安装施工方案一、工程概况焙烧工艺非标设备制作安装为两台气态悬浮焙烧炉，主要包括以下部分：1、PO1、PO2、PO3三个旋风预热器；2.、PO4焙烧炉；3、CO1、CO2、CO3、CO4四个旋风冷却器；4、LO1给料仓；5、AO2文丘里干燥器。以上设备各2台，总重量为475.8吨，主要材料为Q235B号钢板，品种有δ6、δ8、δ10、δ12、δ14、δ16、δ20。过滤工艺非标设备制作安装主要包括以下内容：1、热水槽、2、强滤液槽，3、第一弱滤液槽，4、、第二弱滤液槽，5、母液槽，6、碱液槽，7、氢氧化铝料浆贮槽。以上设备要求对接接头进行射线探伤检查，（Ⅲ）级焊缝。二、非标设备明细表非标设备明细表序号设备名称规格及型号单位数量单重（吨）总重（吨）1气态悬浮焙烧炉1400t/d台2237.9475.82热水槽Φ4.0*4.0mV=50m3台25.85411.7083强滤液槽Φ3.0*5.46m台24.8729.7444第一弱滤液槽Φ3.0*5.46m台24.8729.7445第二弱滤液槽Φ3.0*5.46m台24.8729.7446母液槽Φ3.5*6.8m台26.60313.2067碱液槽Φ5*5m台114.25228.5048氢氧化铝料浆贮槽Φ6.5*10mV=280m3台230.64861.296第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页三、编制依据1：沈阳铝镁设计院蓝图。2：《现场设备、工艺管道焊接工程施工及验收规范》3：《钢制焊接常压容器》。四、施工准备（一）技术准备：1、充分研究图纸，明确图纸内容及设计要求，做好技术交底工作。2、收集完整的施工规范、标准图集，并进行有效学习。3、组织施工技术和作业人员认真学习，提出合理化建议并总结。4、做好施工前材料的验收和检验工作。（二）施工机具准备：1、有适合本工程的剪板机、卷板机、钻床、起吊装置等大型设备；2、有适量的放样平台、放样工具和组对工具，有足够的电焊机具；3、根据图纸作好检验尺。（三）作业人员准备：1、对施工人员进行三级安全教育，并让他们了解此项工程的工期、质量等要求，了解作业环境、天气因素，统一思想，保证施工连续性，确保工程顺利完成。2、从事焊接作业的必须是持证并经现场试焊合格的焊工。3、必须使用有多年施工经验的并经现场考核合格的铆工。4、对起重工及高空作业人员进行必要的体检。第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页5、配备有经验的技术管理员、质量检查员。五、非标设备制作方案及技术要求非标设备制作主要分以下几步：1、下料；2、卷制；3、组对；4、焊接；5、防腐，6、检测试验，具体施工步骤及要求如下：（一）下料；1、下料前应先进行划线，划线工作内容包括：检查核对材料；在材料上划出切割、弯曲、钻孔标志；标注零件编号；2、注意问题：a．熟悉施工图，检查样板是否符合图纸要求，如直接在板料上号料时应检查号料尺寸是否正确，防止产生错误，造成废品；b．如材料上有裂缝、夹层、凸凹不平等质量缺陷要及时退库处理；c．应根据配料表和样板进行套裁，尽可能节省材料；d．需剪切的零件，号料时应考虑剪切线是否合理，避免发生不适合剪切操作的情况；e．不同规格的零件号料时应根据先大后小的原则，一次号料；f．需拼接的同一构件必须同时号料以利于拼接；g．矩形样板号料要检查原材料钢板两边是否垂直，若不垂直，要划好垂直线后再号料，钢板长度不够，需焊接接长时，在接缝处必须注明坡口形状及大小，在焊接和矫正后再划线；h．钢板...
