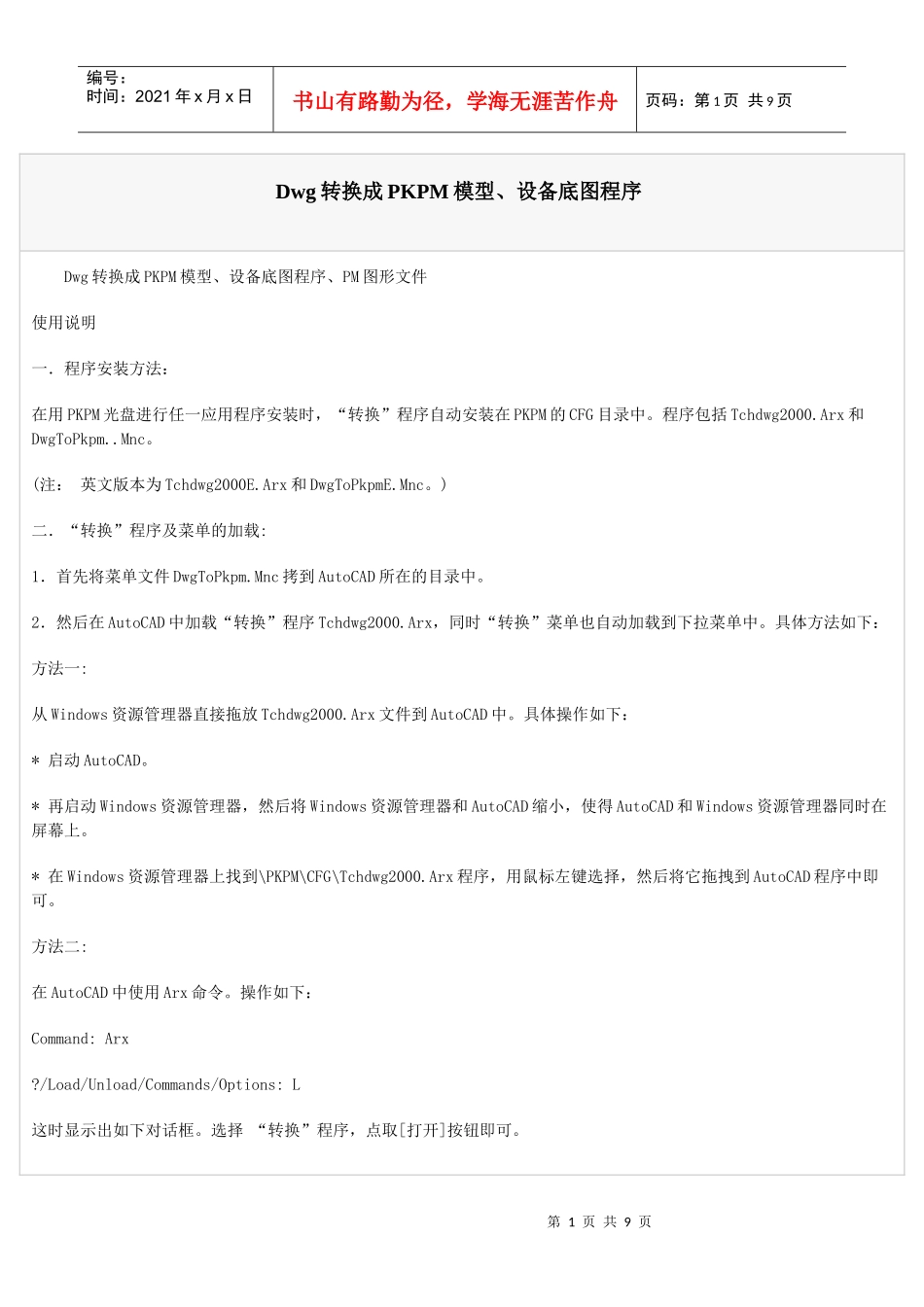

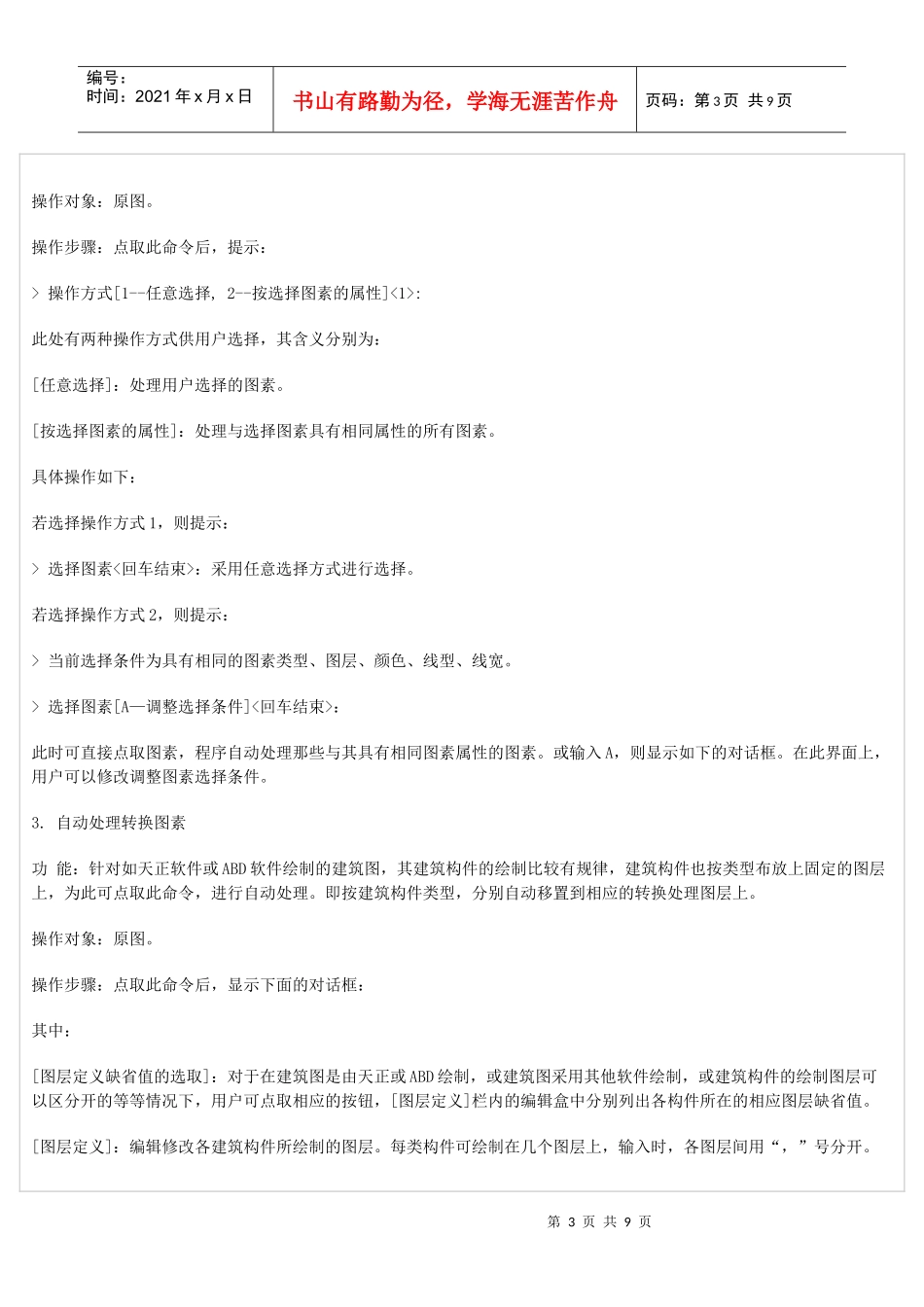

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页Dwg转换成PKPM模型、设备底图程序Dwg转换成PKPM模型、设备底图程序、PM图形文件使用说明一．程序安装方法：在用PKPM光盘进行任一应用程序安装时，“转换”程序自动安装在PKPM的CFG目录中。程序包括Tchdwg2000.Arx和DwgToPkpm..Mnc。(注：英文版本为Tchdwg2000E.Arx和DwgToPkpmE.Mnc。)二．“转换”程序及菜单的加载:1．首先将菜单文件DwgToPkpm.Mnc拷到AutoCAD所在的目录中。2．然后在AutoCAD中加载“转换”程序Tchdwg2000.Arx，同时“转换”菜单也自动加载到下拉菜单中。具体方法如下：方法一:从Windows资源管理器直接拖放Tchdwg2000.Arx文件到AutoCAD中。具体操作如下：*启动AutoCAD。*再启动Windows资源管理器，然后将Windows资源管理器和AutoCAD缩小，使得AutoCAD和Windows资源管理器同时在屏幕上。*在Windows资源管理器上找到\PKPM\CFG\Tchdwg2000.Arx程序，用鼠标左键选择，然后将它拖拽到AutoCAD程序中即可。方法二:在AutoCAD中使用Arx命令。操作如下：Command:Arx?/Load/Unload/Commands/Options:L这时显示出如下对话框。选择“转换”程序，点取[打开]按钮即可。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页方法三:在AutoCAD中，点取下拉菜单ToolsLoadApplication…，或直接键入AppLoad命令，则显示如下对话框。选择“转换”程序，点取[加载]按钮即可。方法四：在AutoCAD目录下，用任意文本编辑程序创建一个名为Acad.Rx文件。当AutoCAD启动后，自动加载该文件。输入文件的内容为如下(即给出“转换”程序的存放路径)：E:\PKPM\CFG\Tchdwg2000.Arx三．工作菜单及说明:四．工作流程：1.转换PKPM图形文件2.转换PKPM模型数据及图形文件3.转换PKPM设备底图及楼层表五．命令介绍：1.查询图素的属性功能：用于查询图素的绘制属性。操作对象：任意图形。操作步骤：点取此命令后，提示：>请选择图素<回车结束>:在图形上确认选择的图素后，显示出如下对话框。根据此显示，可辅助用户进行下面命令的操作，理解命令提示。2.隐藏不转换图素功能：对于当前图形中与转换无关的图素，通过此命令置放到TEMP_$$$层上(此层总是关闭的)，从而达到简化图形，便于进行转换处理的目的。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页操作对象：原图。操作步骤：点取此命令后，提示：>操作方式[1--任意选择,2--按选择图素的属性]<1>:此处有两种操作方式供用户选择，其含义分别为：[任意选择]：处理用户选择的图素。[按选择图素的属性]：处理与选择图素具有相同属性的所有图素。具体操作如下：若选择操作方式1，则提示：>选择图素<回车结束>：采用任意选择方式进行选择。若选择操作方式2，则提示：>当前选择条件为具有相同的图素类型、图层、颜色、线型、线宽。>选择图素[A—调整选择条件]<回车结束>：此时可直接点取图素，程序自动处理那些与其具有相同图素属性的图素。或输入A，则显示如下的对话框。在此界面上，用户可以修改调整图素选择条件。3.自动处理转换图素功能：针对如天正软件或ABD软件绘制的建筑图，其建筑构件的绘制比较有规律，建筑构件也按类型布放上固定的图层上，为此可点取此命令，进行自动处理。即按建筑构件类型，分别自动移置到相应的转换处理图层上。操作对象：原图。操作步骤：点取此命令后，显示下面的对话框：其中：[图层定义缺省值的选取]：对于在建筑图是由天正或ABD绘制，或建筑图采用其他软件绘制，或建筑构件的绘制图层可以区分开的等等情况下，用户可点取相应的按钮，[图层定义]栏内的编辑盒中分别列出各构件所在的相应图层缺省值。[图层定义]：编辑修改各建筑构件所绘制的图层。每类构件可绘制在几个图层上，输入时，各图层间用“，”号分开。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页[确认]：按照上面的定义，把构件分别移置到相应的转换处理图层中。[说明]：转换处理图层的定义如下：建筑构件名称图层名称轴线PKPM_AXIS墙...
