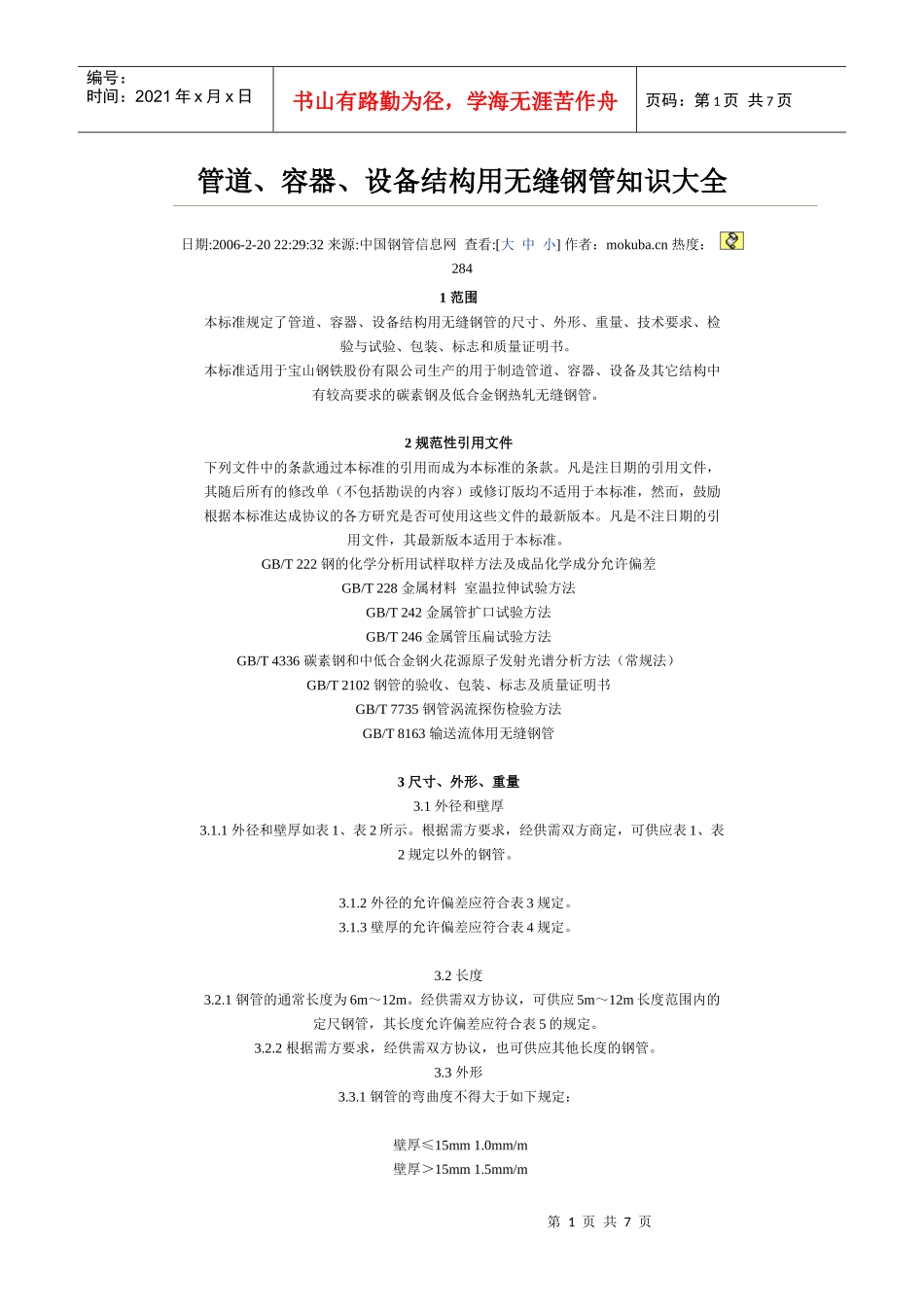

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页管道、容器、设备结构用无缝钢管知识大全日期:2006-2-2022:29:32来源:中国钢管信息网查看:[大中小]作者：mokuba.cn热度：2841范围本标准规定了管道、容器、设备结构用无缝钢管的尺寸、外形、重量、技术要求、检验与试验、包装、标志和质量证明书。本标准适用于宝山钢铁股份有限公司生产的用于制造管道、容器、设备及其它结构中有较高要求的碳素钢及低合金钢热轧无缝钢管。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T222钢的化学分析用试样取样方法及成品化学成分允许偏差GB/T228金属材料室温拉伸试验方法GB/T242金属管扩口试验方法GB/T246金属管压扁试验方法GB/T4336碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T2102钢管的验收、包装、标志及质量证明书GB/T7735钢管涡流探伤检验方法GB/T8163输送流体用无缝钢管3尺寸、外形、重量3.1外径和壁厚3.1.1外径和壁厚如表1、表2所示。根据需方要求，经供需双方商定，可供应表1、表2规定以外的钢管。3.1.2外径的允许偏差应符合表3规定。3.1.3壁厚的允许偏差应符合表4规定。3.2长度3.2.1钢管的通常长度为6m～12m。经供需双方协议，可供应5m～12m长度范围内的定尺钢管，其长度允许偏差应符合表5的规定。3.2.2根据需方要求，经供需双方协议，也可供应其他长度的钢管。3.3外形3.3.1钢管的弯曲度不得大于如下规定：壁厚≤15mm1.0mm/m壁厚＞15mm1.5mm/m第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页3.3.2钢管的两端端面应与钢管轴线垂直，切口毛刺应清除。3.4重量3.4.1钢管按实际重量交货，亦可按理论重量交货。钢管每米理论重量列于表1、表2（钢的密度按7.85kg/dm3）。表1钢管规格表（DIN系列）表2钢管规格表（国标系列）第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页表3外径允许偏差外径damm外径允许偏差≤50±0.5mm＞50±1%da表4壁厚允许偏差外径da≤130mm外径da＞130mm壁厚S壁厚SS≤2·Sn2·Sn＜S≤4·SnS＞4·SnS≤0.05da0.05da＜S≤0.11daS＞0.11da＋15％－10％＋12.5%－10％±9%＋15％－10％±12.5%±10%第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页注：Sn为标准壁厚（见表1和表2）表5定尺长度的允许偏差定尺长度长度允许偏差≤6m＋10mm0＞6m＋15mm03.4.2钢管的实际重量与理论重量的偏差不得大于下列规定：单根钢管＋10％－8％不少于10吨时的车载量＋10％－5％3.5标记示例用St44.0钢制造的外径为76.1mm，壁厚为2.9mm的钢管其标记为：钢管St44.0－76.1×2.9－Q/BQB203－20034技术要求4.1牌号和化学成分4.1.1钢的牌号和化学成分（熔炼分析）应符合表6规定。经供需双方协商，可供应其它牌号的钢管。表6钢的牌号和化学成分牌号化学成分％CSiMnPSCrNiCuSt37.0≤0.170.17～0.370.35～0.65≤0.025≤0.020≤0.25≤0.25≤0.20St44.0≤0.210.17～0.370.50～0.80≤0.025≤0.020≤0.25≤0.25≤0.20St52.0≤0.22≤0.55≤1.60≤0.025≤0.020≤0.25≤0.25≤0.20St550.33～0.410.17～0.370.50～0.80≤0.025≤0.020≤0.25≤0.25≤0.20CK450.42～0.500.17～0.370.50～0.80≤0.025≤0.020≤0.25≤0.25≤0.204.1.2钢管的成品化学成分允许偏差按GB/T222的有关规定。4.2冶炼方法钢管所用的钢采用电炉或氧气转炉冶炼。4.3交货状态4.3.1钢管通常以热轧状态交货，用户要求正火处理，需在订货时商定。4.3.2如果钢管终轧温度与正火温度相同，认为满足了正火要求。4.3.3如果要求钢管表面涂防腐涂料，应在订货时商定。4.4力学性能钢管室温下的纵向力学性能应符合表7的规定表7力学性能第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页...
