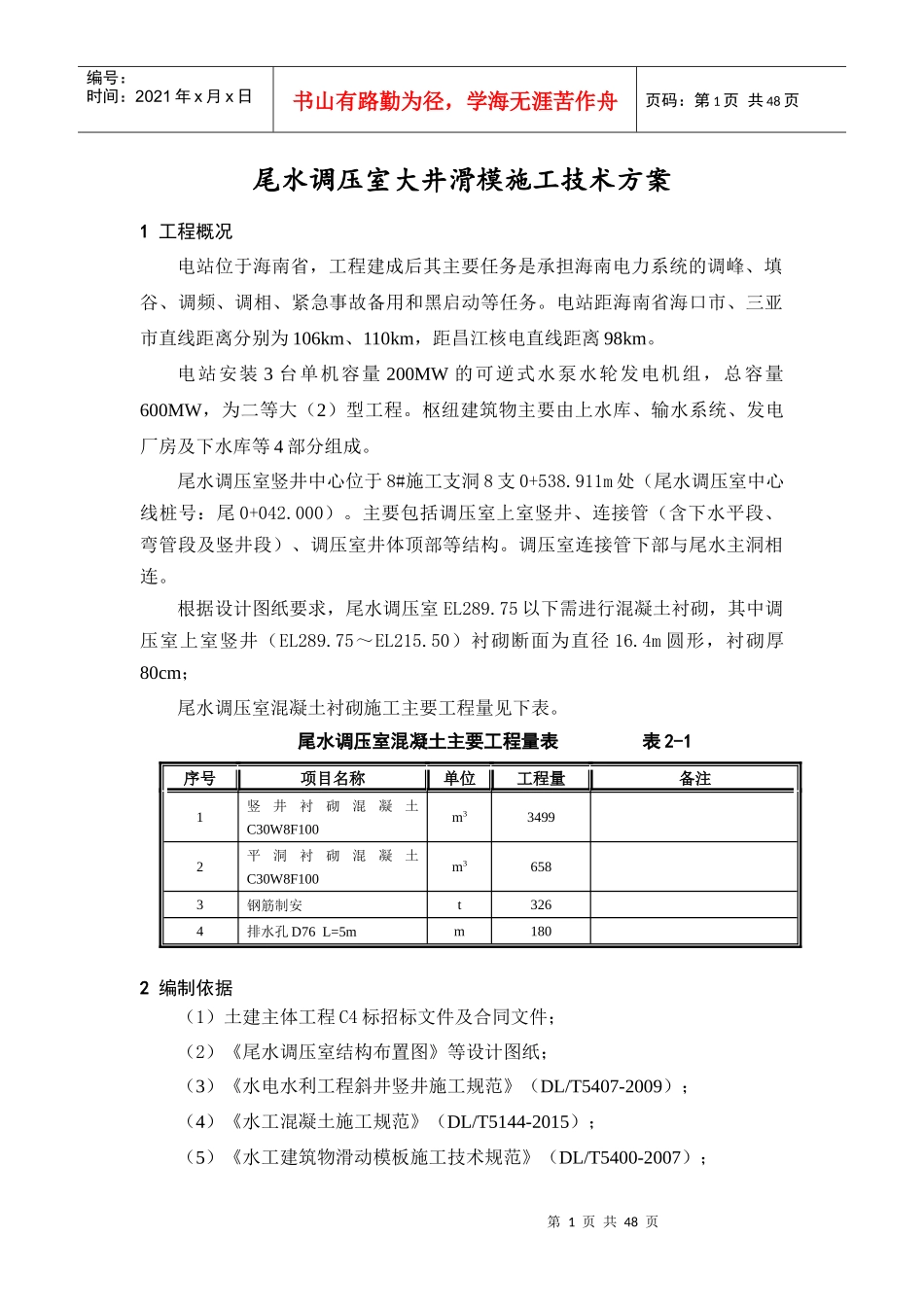

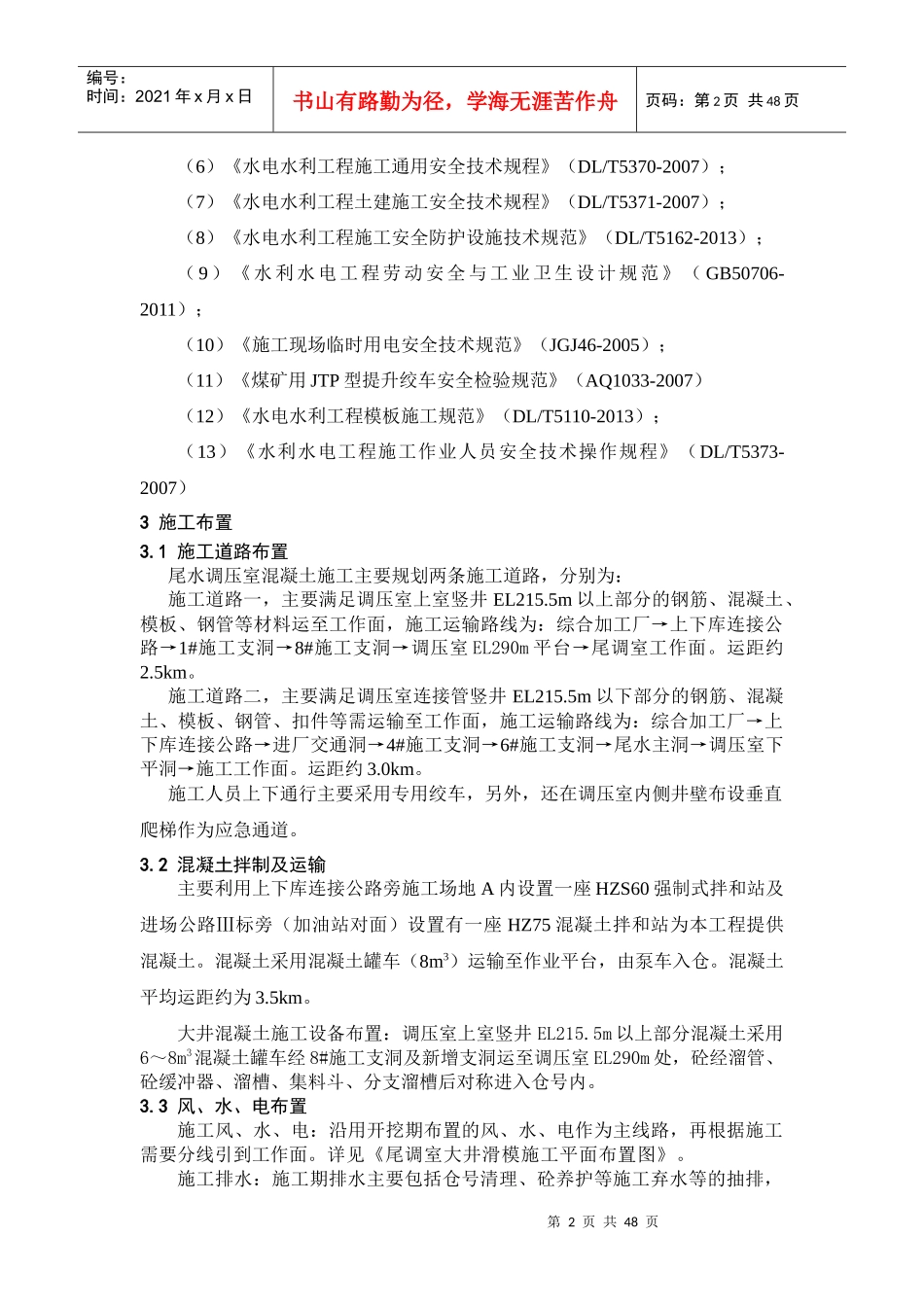

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页尾水调压室大井滑模施工技术方案1工程概况电站位于海南省，工程建成后其主要任务是承担海南电力系统的调峰、填谷、调频、调相、紧急事故备用和黑启动等任务。电站距海南省海口市、三亚市直线距离分别为106km、110km，距昌江核电直线距离98km。电站安装3台单机容量200MW的可逆式水泵水轮发电机组，总容量600MW，为二等大（2）型工程。枢纽建筑物主要由上水库、输水系统、发电厂房及下水库等4部分组成。尾水调压室竖井中心位于8#施工支洞8支0+538.911m处（尾水调压室中心线桩号：尾0+042.000）。主要包括调压室上室竖井、连接管（含下水平段、弯管段及竖井段）、调压室井体顶部等结构。调压室连接管下部与尾水主洞相连。根据设计图纸要求，尾水调压室EL289.75以下需进行混凝土衬砌，其中调压室上室竖井（EL289.75～EL215.50）衬砌断面为直径16.4m圆形，衬砌厚80cm；尾水调压室混凝土衬砌施工主要工程量见下表。尾水调压室混凝土主要工程量表表2-1序号项目名称单位工程量备注1竖井衬砌混凝土C30W8F100m334992平洞衬砌混凝土C30W8F100m36583钢筋制安t3264排水孔D76L=5mm1802编制依据（1）土建主体工程C4标招标文件及合同文件；（2）《尾水调压室结构布置图》等设计图纸；（3）《水电水利工程斜井竖井施工规范》（DL/T5407-2009）；（4）《水工混凝土施工规范》（DL/T5144-2015）；（5）《水工建筑物滑动模板施工技术规范》（DL/T5400-2007）；第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页（6）《水电水利工程施工通用安全技术规程》（DL/T5370-2007）；（7）《水电水利工程土建施工安全技术规程》（DL/T5371-2007）；（8）《水电水利工程施工安全防护设施技术规范》（DL/T5162-2013）；（9）《水利水电工程劳动安全与工业卫生设计规范》（GB50706-2011）；（10）《施工现场临时用电安全技术规范》（JGJ46-2005）；（11）《煤矿用JTP型提升绞车安全检验规范》（AQ1033-2007）（12）《水电水利工程模板施工规范》（DL/T5110-2013）；（13）《水利水电工程施工作业人员安全技术操作规程》（DL/T5373-2007）3施工布置3.1施工道路布置尾水调压室混凝土施工主要规划两条施工道路，分别为：施工道路一，主要满足调压室上室竖井EL215.5m以上部分的钢筋、混凝土、模板、钢管等材料运至工作面，施工运输路线为：综合加工厂→上下库连接公路→1#施工支洞→8#施工支洞→调压室EL290m平台→尾调室工作面。运距约2.5km。施工道路二，主要满足调压室连接管竖井EL215.5m以下部分的钢筋、混凝土、模板、钢管、扣件等需运输至工作面，施工运输路线为：综合加工厂→上下库连接公路→进厂交通洞→4#施工支洞→6#施工支洞→尾水主洞→调压室下平洞→施工工作面。运距约3.0km。施工人员上下通行主要采用专用绞车，另外，还在调压室内侧井壁布设垂直爬梯作为应急通道。3.2混凝土拌制及运输主要利用上下库连接公路旁施工场地A内设置一座HZS60强制式拌和站及进场公路Ⅲ标旁（加油站对面）设置有一座HZ75混凝土拌和站为本工程提供混凝土。混凝土采用混凝土罐车（8m3）运输至作业平台，由泵车入仓。混凝土平均运距约为3.5km。大井混凝土施工设备布置：调压室上室竖井EL215.5m以上部分混凝土采用6～8m3混凝土罐车经8#施工支洞及新增支洞运至调压室EL290m处，砼经溜管、砼缓冲器、溜槽、集料斗、分支溜槽后对称进入仓号内。3.3风、水、电布置施工风、水、电：沿用开挖期布置的风、水、电作为主线路，再根据施工需要分线引到工作面。详见《尾调室大井滑模施工平面布置图》。施工排水：施工期排水主要包括仓号清理、砼养护等施工弃水等的抽排，第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页各工作面施工废水自流汇集到调压室下平段洞临时集水坑内，然后再使用小型污水泵抽排至6#施工支洞主泵站内，最后集中抽排至7#施工支洞和自流排水洞。3.4提升牵引装置布置提升装置包括人员升降提升装置和材料运输提升装置两部分：人员...
