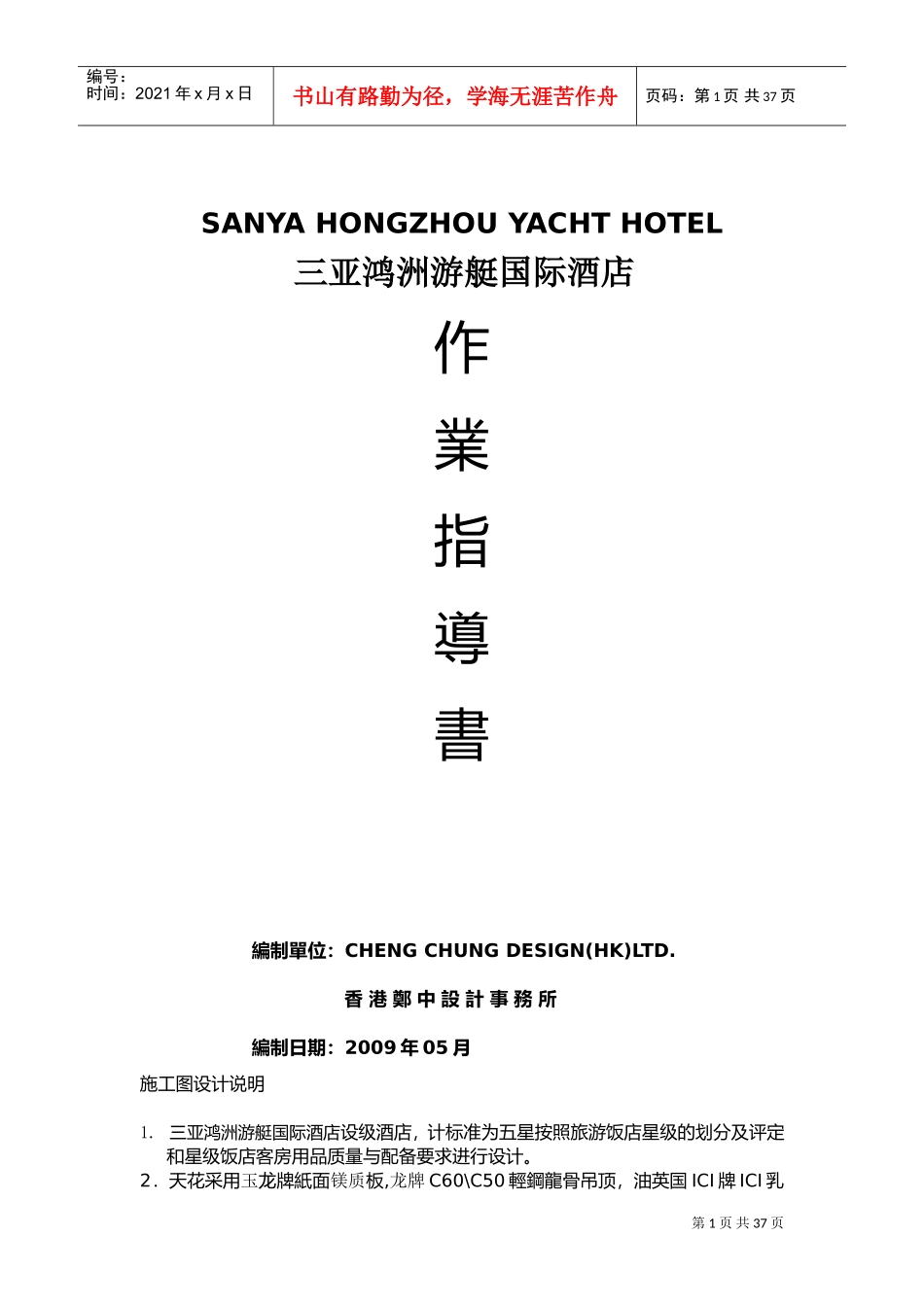

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页SANYAHONGZHOUYACHTHOTEL三亚鸿洲游艇国际酒店作業指導書編制單位：CHENGCHUNGDESIGN(HK)LTD.香港鄭中設計事務所編制日期：2009年05月施工图设计说明1.三亚鸿洲游艇国际酒店设级酒店，计标准为五星按照旅游饭店星级的划分及评定和星级饭店客房用品质量与配备要求进行设计。2．天花采用玉龙牌紙面镁质板,龙牌C60\C50輕鋼龍骨吊顶，油英国ICI牌ICI乳第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页胶漆。3．造型床屏，窗簾檔板實木線框，所有門(包括入戶門、衛生間門、趟門)，門套，衣櫃等飾面板及油漆由廠家成品定制,再現場拼裝。4．所有石材施工必须做6面防水。表面做防污处理。5．所有木制品须做防火防白蚁处理，满足国内消防规范。6．所有布艺和墙纸须做防火处理，满足国内消防规范。7．客房入户门及管井门，消防前室门为消防门，符合国内消防规范规定。作業指導書------輕鋼龍骨石膏板隔墻（由于本工程项目对隔墙隔音效果要求極高，需要采用的高密度隔音棉须廠家特殊定制）一、主要材料及配件要求1.輕鋼龍骨主件：沿頂龍骨、沿地龍骨、加强龍骨、竪向龍骨、橫向龍骨應符合設計要求。2.輕鋼骨架配件：支撑卡、卡托、角托、連接件、固定件、附墻龍骨、壓條等附件應符合設計要求。3.緊固材料：射釘、膨脹螺栓、鍍鋅自攻螺絲、木螺絲和粘結嵌縫料應符合設計要求。4.填充隔聲材料：按設計要求選用。5.罩面板材：紙面石膏板規格、厚度由設計人員或按圖紙要求選定。二、主要機具直流電焊機、電動無齒鋸、手電鑽、螺絲刀、射釘槍、綫墜、靠尺等。三、作業條件1.輕鋼骨架、石膏罩面板隔墻施工前應先完成基本的驗收工作，石膏罩面板安裝應待屋面、頂棚和墻抹灰完成後進行。2.設計要求隔墻有地枕帶時，應待地枕帶施工完畢，幷達到設計程度後，方可進行輕鋼骨架安裝。3.根據設計施工圖和材料計劃，查實隔墻的全部材料，使其配套齊備。4.所有的材料，必須有材料檢測報告、合格證。四、操作工藝1.工藝流程輕隔墻放綫—→安裝門洞口框—→安裝沿頂龍骨和沿地龍骨→竪向龍骨分檔—→安裝竪向龍骨—→安裝橫向龍骨卡檔—→安裝石膏罩面板—→施工接縫做法—→面層施工2.放綫：根據設計施工圖，在已做好的地面或地枕帶上，放出隔墻位置綫、門窗洞口邊框綫，幷放好頂龍骨位置邊綫。3.安裝門洞口框：放綫後按設計，先將隔墻的門洞口框安裝完畢。4.安裝沿頂龍骨和沿地龍骨：按已放好的隔墻位置綫，按綫安裝頂龍骨和地龍骨，用射釘固定于主體上，其射釘釘距爲600mm。5.竪龍骨分檔：根據隔墻放綫門洞口位置，在安裝頂地龍骨後，按罩面板的規格900mm或1200mm板寬，分檔規格尺寸爲450mm，不足模數的分檔應避開門洞框邊第一塊罩面板位置，使破邊石膏罩面板不在靠洞框處。6.安裝龍骨：按分檔位置安裝竪龍骨，竪龍骨上下兩端插入沿頂龍骨及沿地龍骨，調整垂直及定位準確後，用抽心鉚釘固定；靠墻、柱邊龍骨用射釘或木螺絲與墻、柱固定，釘距爲1000mm。7.安裝橫向卡擋龍骨：根據設計要求，隔墻高度大于3m時應加橫向卡檔龍骨，采第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页向抽心鉚釘或螺栓固定。8.安裝石膏罩面板1)檢查龍骨安裝質量、門洞口框是否符合設計及構造要求，龍骨間距是否符合石膏板寬度的模數。2)安裝一側的紙面石膏板，從門口處開始，無門洞口的墻體由墻的一端開始，石膏板一般用自攻螺釘固定，板邊釘距爲200mm，板中間距爲300mm，螺釘距石膏板邊緣的距離不得小于10mm，也不得大于16mm，自攻螺釘固定時，紙面石膏板必須與龍骨緊靠。3)安裝墻體內電管、電盒和電箱設備。4)安裝墻體內防火、隔聲、防潮填充材料，與另一側紙面石膏板同時進行安裝填入。5)安裝墻體另一側紙面石膏板：安裝方法同第一側紙面石膏板，其接縫應與第一側面板錯開。6)安裝雙層紙面石膏板：第二層板的固定方法與第一層相同，但第三層板的接縫應與第一層錯開，不能與第一層的接縫落在同一龍骨上。9.接縫做法：紙面石膏板接縫做法有三種形式，即平縫、凹縫和...
