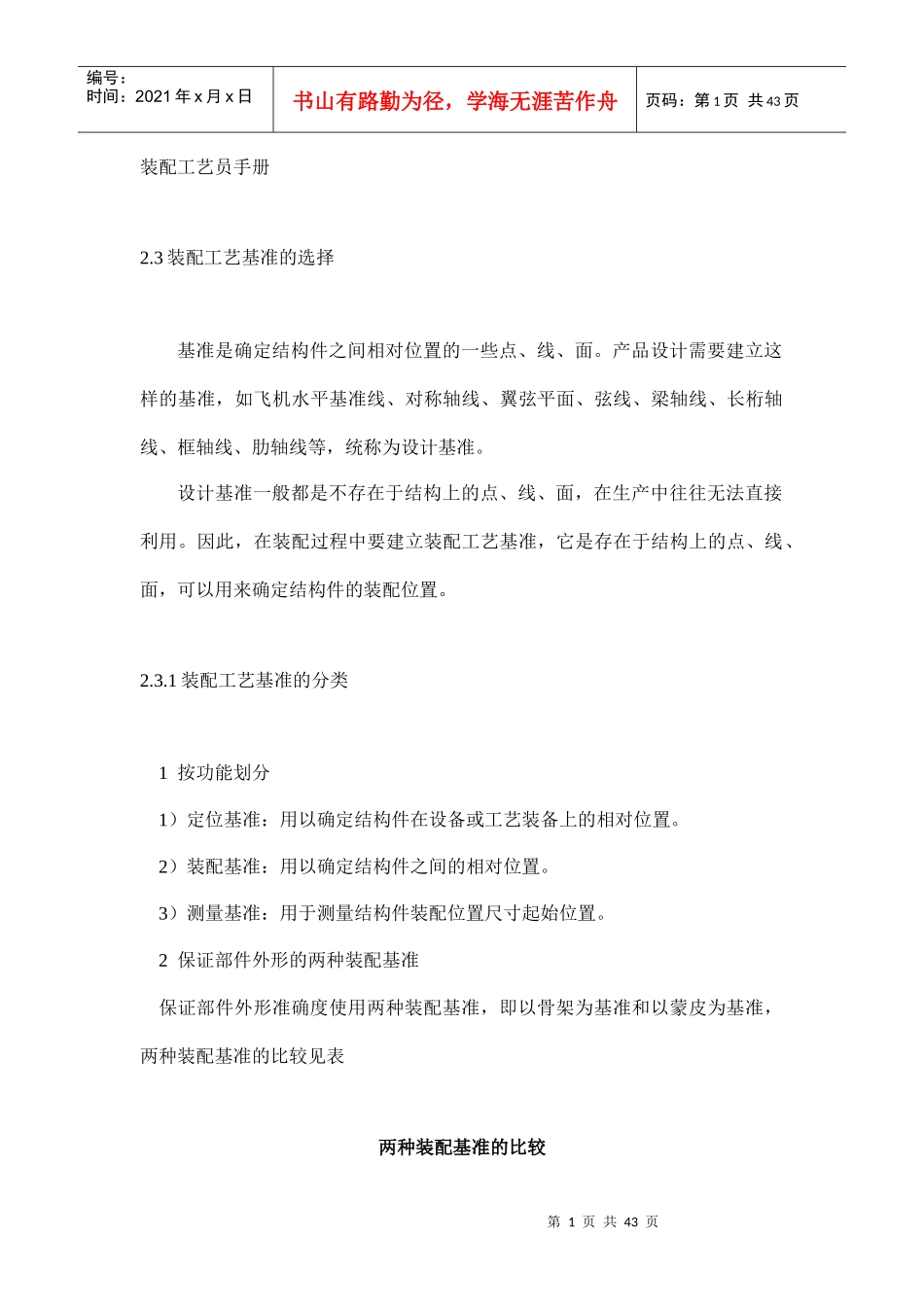

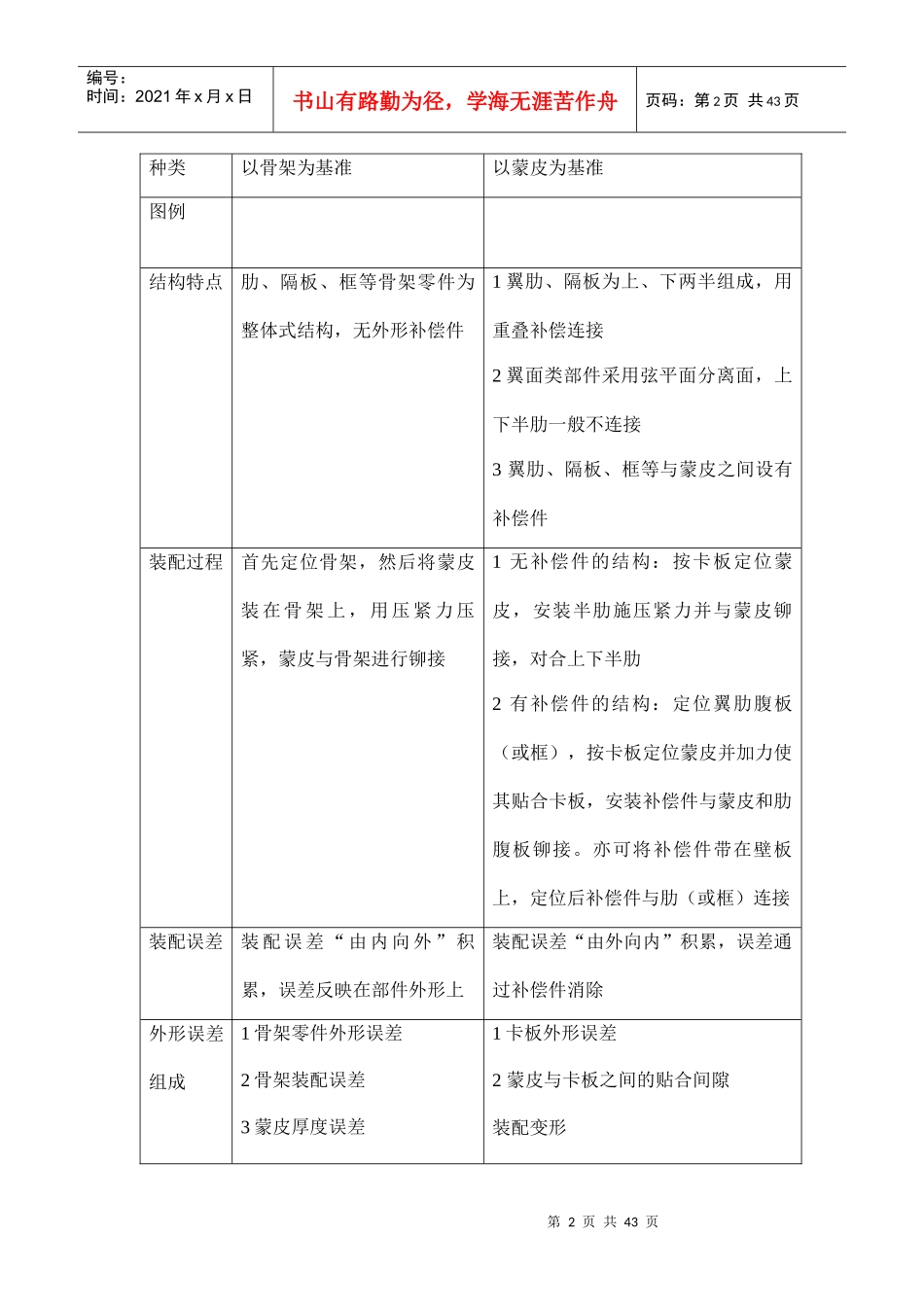

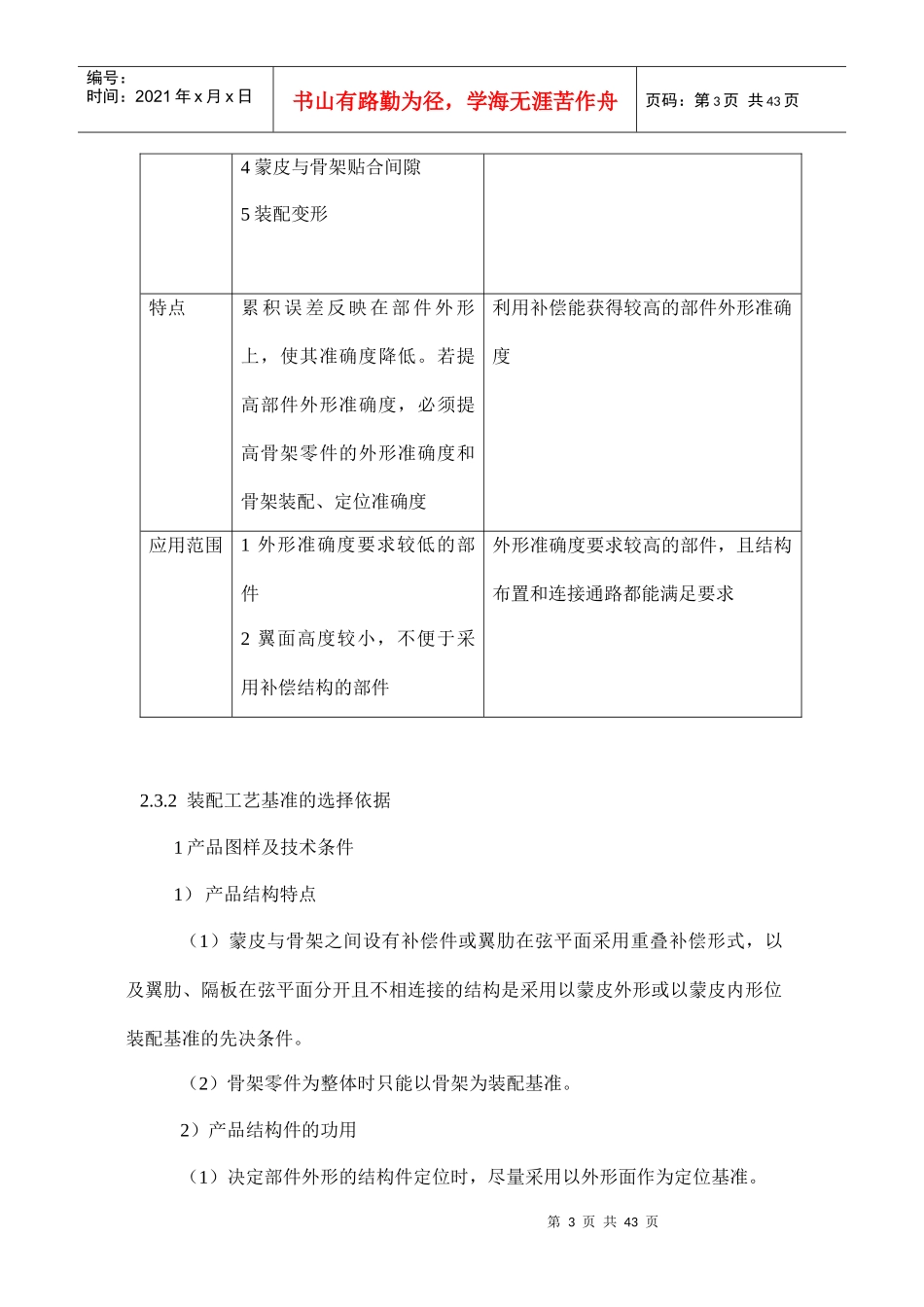

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页装配工艺员手册2.3装配工艺基准的选择基准是确定结构件之间相对位置的一些点、线、面。产品设计需要建立这样的基准，如飞机水平基准线、对称轴线、翼弦平面、弦线、梁轴线、长桁轴线、框轴线、肋轴线等，统称为设计基准。设计基准一般都是不存在于结构上的点、线、面，在生产中往往无法直接利用。因此，在装配过程中要建立装配工艺基准，它是存在于结构上的点、线、面，可以用来确定结构件的装配位置。2.3.1装配工艺基准的分类1按功能划分1）定位基准：用以确定结构件在设备或工艺装备上的相对位置。2）装配基准：用以确定结构件之间的相对位置。3）测量基准：用于测量结构件装配位置尺寸起始位置。2保证部件外形的两种装配基准保证部件外形准确度使用两种装配基准，即以骨架为基准和以蒙皮为基准，两种装配基准的比较见表两种装配基准的比较第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页种类以骨架为基准以蒙皮为基准图例结构特点肋、隔板、框等骨架零件为整体式结构，无外形补偿件1翼肋、隔板为上、下两半组成，用重叠补偿连接2翼面类部件采用弦平面分离面，上下半肋一般不连接3翼肋、隔板、框等与蒙皮之间设有补偿件装配过程首先定位骨架，然后将蒙皮装在骨架上，用压紧力压紧，蒙皮与骨架进行铆接1无补偿件的结构：按卡板定位蒙皮，安装半肋施压紧力并与蒙皮铆接，对合上下半肋2有补偿件的结构：定位翼肋腹板（或框），按卡板定位蒙皮并加力使其贴合卡板，安装补偿件与蒙皮和肋腹板铆接。亦可将补偿件带在壁板上，定位后补偿件与肋（或框）连接装配误差装配误差“由内向外”积累，误差反映在部件外形上装配误差“由外向内”积累，误差通过补偿件消除外形误差组成1骨架零件外形误差2骨架装配误差3蒙皮厚度误差1卡板外形误差2蒙皮与卡板之间的贴合间隙装配变形第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页4蒙皮与骨架贴合间隙5装配变形特点累积误差反映在部件外形上，使其准确度降低。若提高部件外形准确度，必须提高骨架零件的外形准确度和骨架装配、定位准确度利用补偿能获得较高的部件外形准确度应用范围1外形准确度要求较低的部件2翼面高度较小，不便于采用补偿结构的部件外形准确度要求较高的部件，且结构布置和连接通路都能满足要求2.3.2装配工艺基准的选择依据1产品图样及技术条件1）产品结构特点（1）蒙皮与骨架之间设有补偿件或翼肋在弦平面采用重叠补偿形式，以及翼肋、隔板在弦平面分开且不相连接的结构是采用以蒙皮外形或以蒙皮内形位装配基准的先决条件。（2）骨架零件为整体时只能以骨架为装配基准。2）产品结构件的功用（1）决定部件外形的结构件定位时，尽量采用以外形面作为定位基准。第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页（2）具有对接孔的街头或组件，应选择对接孔、叉（耳）侧面为定位基准。3）准确度要求（1）梁、肋、框、长桁等有轴线要求的，应尽量以该零、组件的轴线面作为定位基准。（2）有对合要求的对接孔、对接平面应选择对接孔、对接面作为定位基准。2结构件的刚性1）刚性结构件的定位刚性结构件的定位必须符合六点定位规律，即要约束6个自由度（沿X、Y、Z三个轴的轴向移动和绕三个轴的转动）。每一个结构件工艺基准的选择必须达到6个自由度的控制。2）低刚性结构件的定位低刚性结构件的定位不遵循六点定位规律，通常采用过定位，其目的是维护结构件的形状或强迫变形使结构件符合定位要求。但过定位是产生装配应力的原因之一。选择哪种定位形式取决于结构件的尺寸大小、形状复杂程度、刚性高低、外形准确度要求等。3工艺因素1）以结构件上的工艺孔作为工艺基准以孔代替边缘（或外形）作为定位基准，可以简化定位方式和工装结构，在保证位置准确度和外形准确度的前提下应优先考虑。架构上用作定位基准的工艺孔有装配孔、定位孔等。第5页共43页第4页共43页编号：时间：2021年x月x日书山有路...
