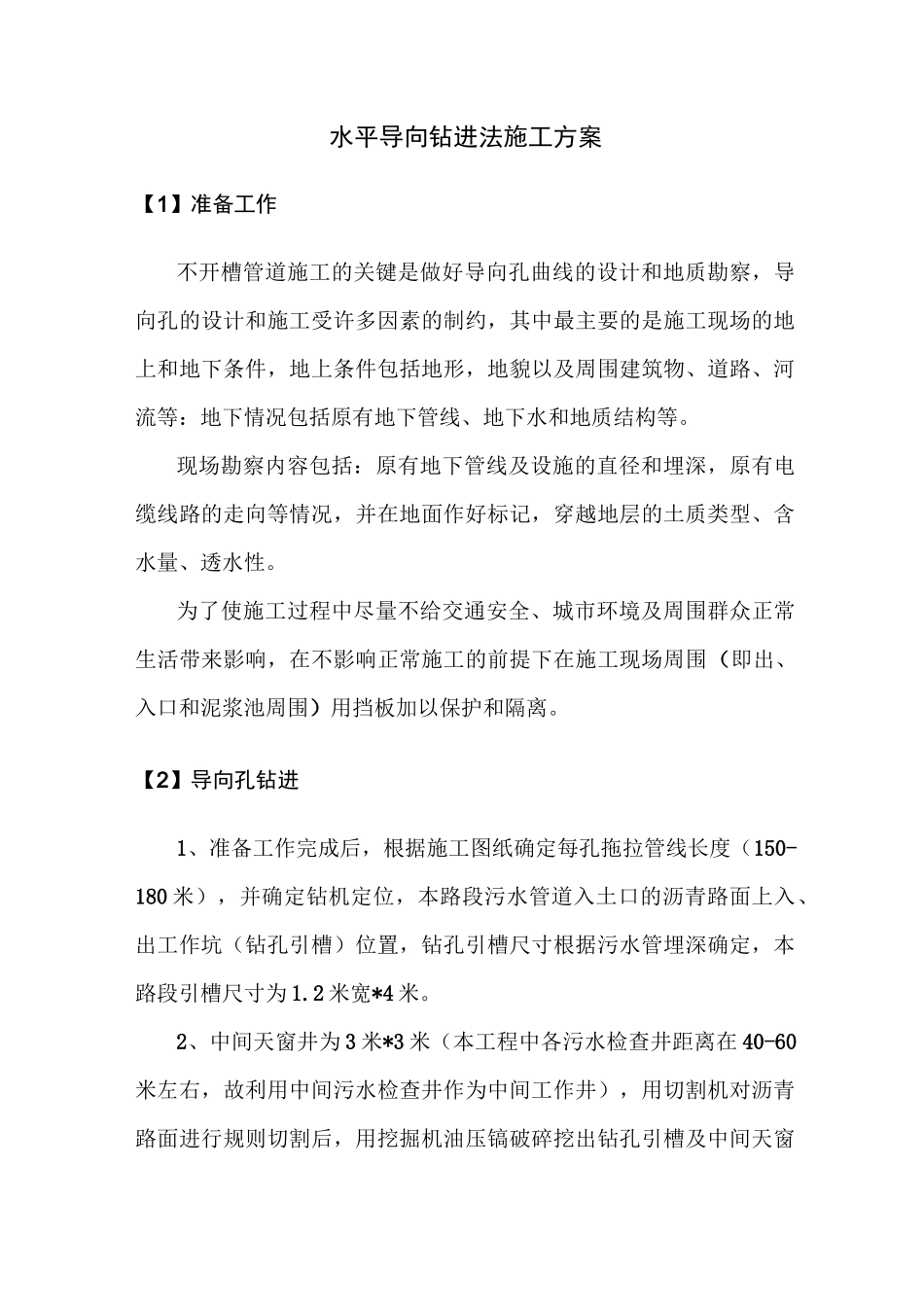

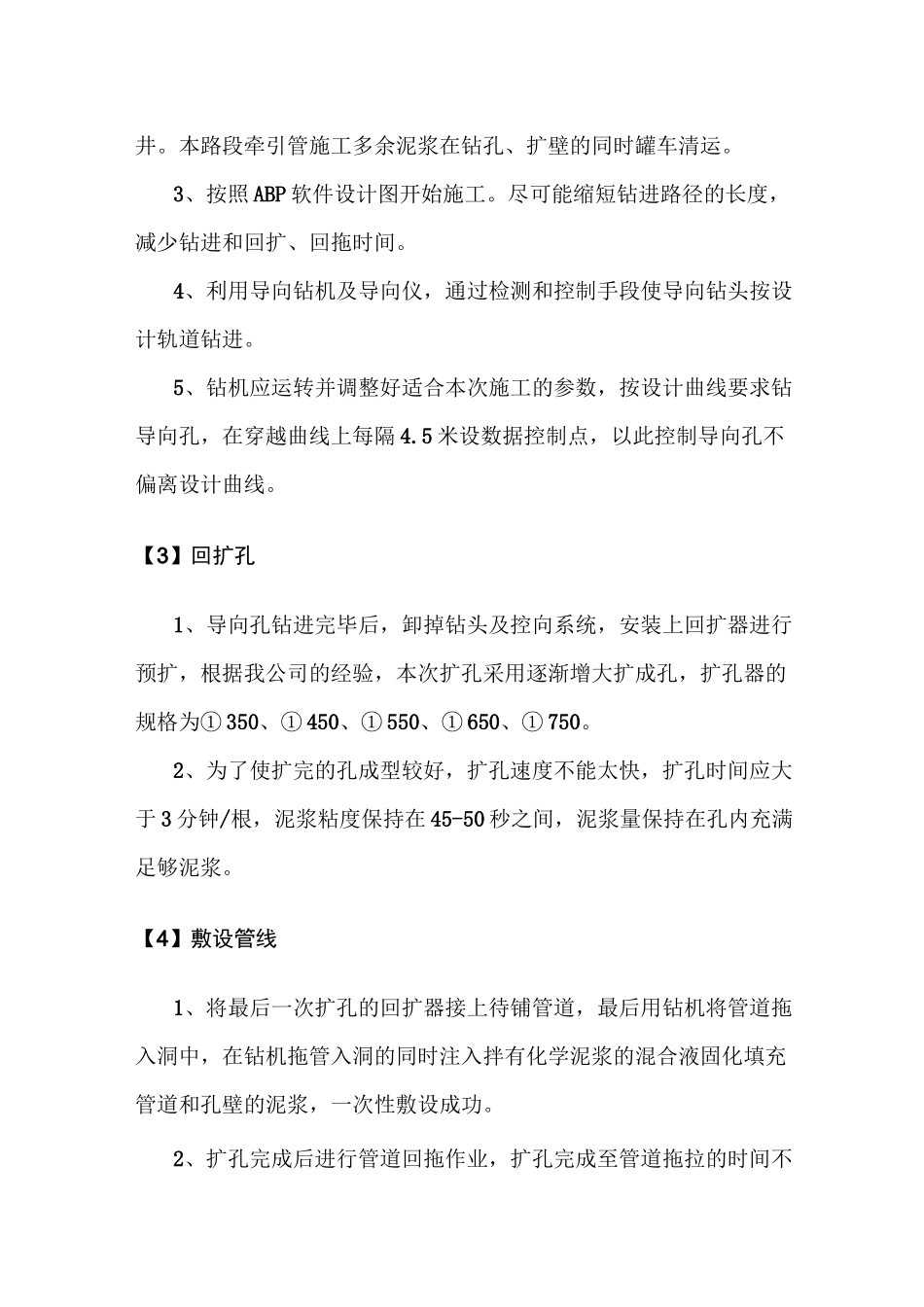

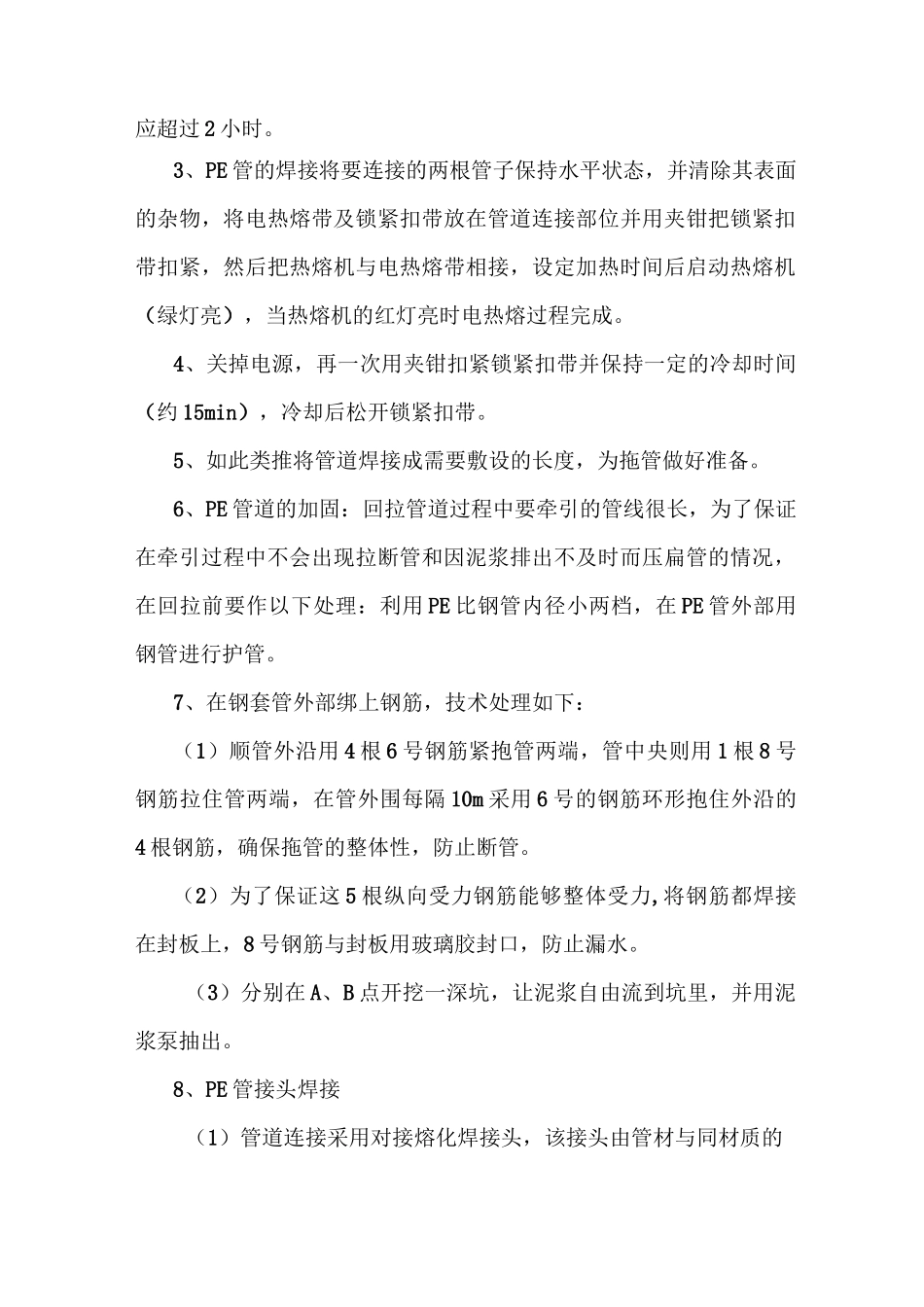

水平导向钻进法施工方案【1】准备工作不开槽管道施工的关键是做好导向孔曲线的设计和地质勘察，导向孔的设计和施工受许多因素的制约，其中最主要的是施工现场的地上和地下条件，地上条件包括地形，地貌以及周围建筑物、道路、河流等：地下情况包括原有地下管线、地下水和地质结构等。现场勘察内容包括：原有地下管线及设施的直径和埋深，原有电缆线路的走向等情况，并在地面作好标记，穿越地层的土质类型、含水量、透水性。为了使施工过程中尽量不给交通安全、城市环境及周围群众正常生活带来影响，在不影响正常施工的前提下在施工现场周围（即出、入口和泥浆池周围）用挡板加以保护和隔离。【2】导向孔钻进1、准备工作完成后，根据施工图纸确定每孔拖拉管线长度（150-180米），并确定钻机定位，本路段污水管道入土口的沥青路面上入、出工作坑（钻孔引槽）位置，钻孔引槽尺寸根据污水管埋深确定，本路段引槽尺寸为1.2米宽*4米。2、中间天窗井为3米*3米（本工程中各污水检查井距离在40-60米左右，故利用中间污水检查井作为中间工作井），用切割机对沥青路面进行规则切割后，用挖掘机油压镐破碎挖出钻孔引槽及中间天窗井。本路段牵引管施工多余泥浆在钻孔、扩壁的同时罐车清运。3、按照ABP软件设计图开始施工。尽可能缩短钻进路径的长度，减少钻进和回扩、回拖时间。4、利用导向钻机及导向仪，通过检测和控制手段使导向钻头按设计轨道钻进。5、钻机应运转并调整好适合本次施工的参数，按设计曲线要求钻导向孔，在穿越曲线上每隔4.5米设数据控制点，以此控制导向孔不偏离设计曲线。【3】回扩孔1、导向孔钻进完毕后，卸掉钻头及控向系统，安装上回扩器进行预扩，根据我公司的经验，本次扩孔采用逐渐增大扩成孔，扩孔器的规格为①350、①450、①550、①650、①750。2、为了使扩完的孔成型较好，扩孔速度不能太快，扩孔时间应大于3分钟/根，泥浆粘度保持在45-50秒之间，泥浆量保持在孔内充满足够泥浆。【4】敷设管线1、将最后一次扩孔的回扩器接上待铺管道，最后用钻机将管道拖入洞中，在钻机拖管入洞的同时注入拌有化学泥浆的混合液固化填充管道和孔壁的泥浆，一次性敷设成功。2、扩孔完成后进行管道回拖作业，扩孔完成至管道拖拉的时间不应超过2小时。3、PE管的焊接将要连接的两根管子保持水平状态，并清除其表面的杂物，将电热熔带及锁紧扣带放在管道连接部位并用夹钳把锁紧扣带扣紧，然后把热熔机与电热熔带相接，设定加热时间后启动热熔机（绿灯亮），当热熔机的红灯亮时电热熔过程完成。4、关掉电源，再一次用夹钳扣紧锁紧扣带并保持一定的冷却时间（约15min），冷却后松开锁紧扣带。5、如此类推将管道焊接成需要敷设的长度，为拖管做好准备。6、PE管道的加固：回拉管道过程中要牵引的管线很长，为了保证在牵引过程中不会出现拉断管和因泥浆排出不及时而压扁管的情况，在回拉前要作以下处理：利用PE比钢管内径小两档，在PE管外部用钢管进行护管。7、在钢套管外部绑上钢筋，技术处理如下：（1）顺管外沿用4根6号钢筋紧抱管两端，管中央则用1根8号钢筋拉住管两端，在管外围每隔10m采用6号的钢筋环形抱住外沿的4根钢筋，确保拖管的整体性，防止断管。（2）为了保证这5根纵向受力钢筋能够整体受力,将钢筋都焊接在封板上，8号钢筋与封板用玻璃胶封口，防止漏水。（3）分别在A、B点开挖一深坑，让泥浆自由流到坑里，并用泥浆泵抽出。8、PE管接头焊接（1）管道连接采用对接熔化焊接头，该接头由管材与同材质的管件熔合组成，与母材同材质、等强度，焊接形成的翻边具有良好的加强作用。但内翻边会减小管道的实际流通直径增大介质的流动阻力（2）对接熔化焊接头施工工艺：1）清理管端2）将管子夹紧在熔焊设备上，使用双面修整机具修整两个焊接接头端面。3）取出修整机具，通过推进器使两管端相接触，检查两表面的一致性，严格保证管端正确对中。4）在两端面之间插入210°C的加热板，以指定压力推进管子，将管端压紧在加热板上，在两管端周围形成一致的熔化束（环状凸起）。5）一旦完成加热，迅速移出加热板，避免加热板与管子熔化端摩擦。6）以指定的连接压力将两管端推进至结合，形成一个双...
