实测实量质量月检方案723VIP免费

实测实量质量月检方案723_第1页
1/43

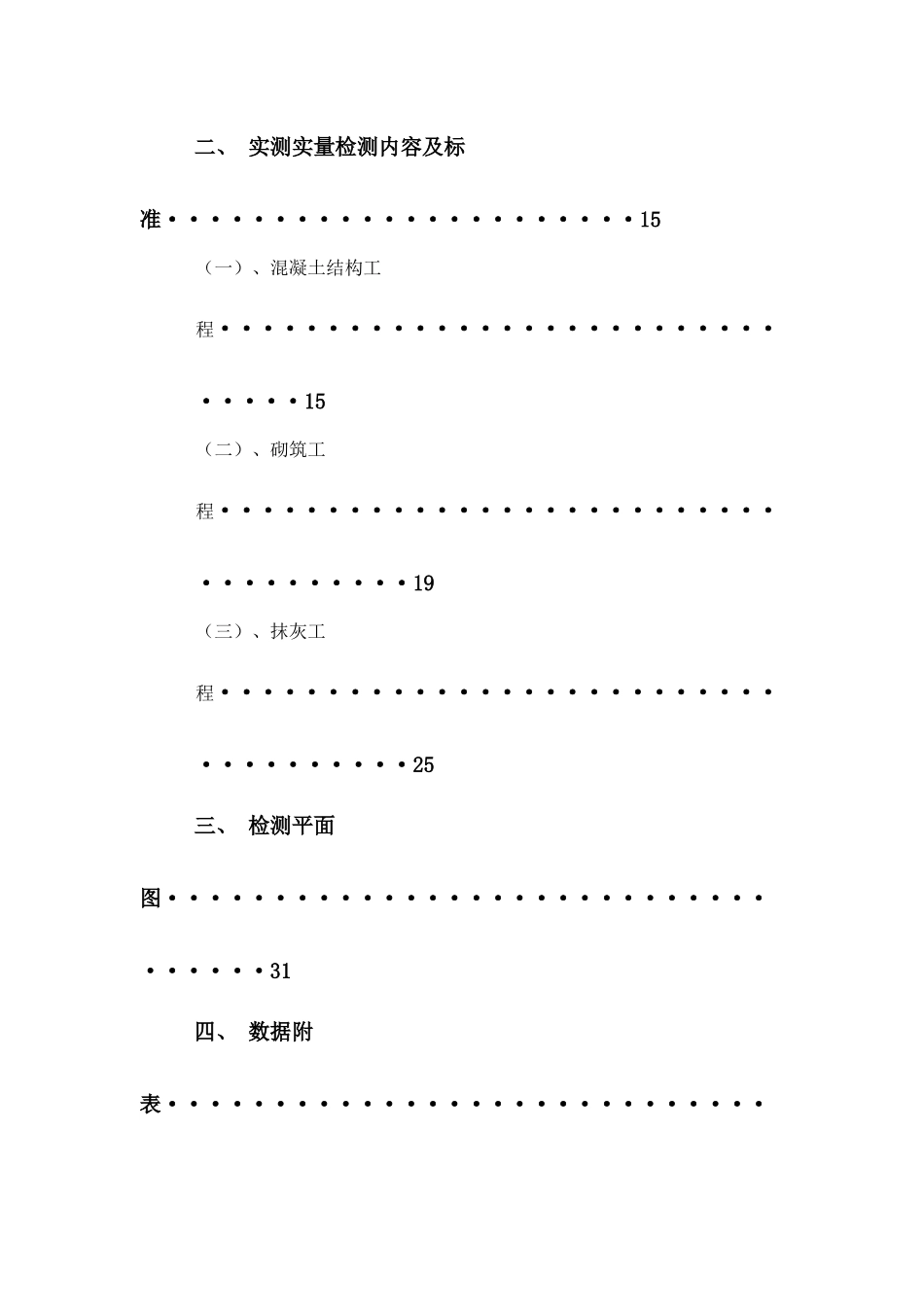

实测实量质量月检方案723_第2页
2/43

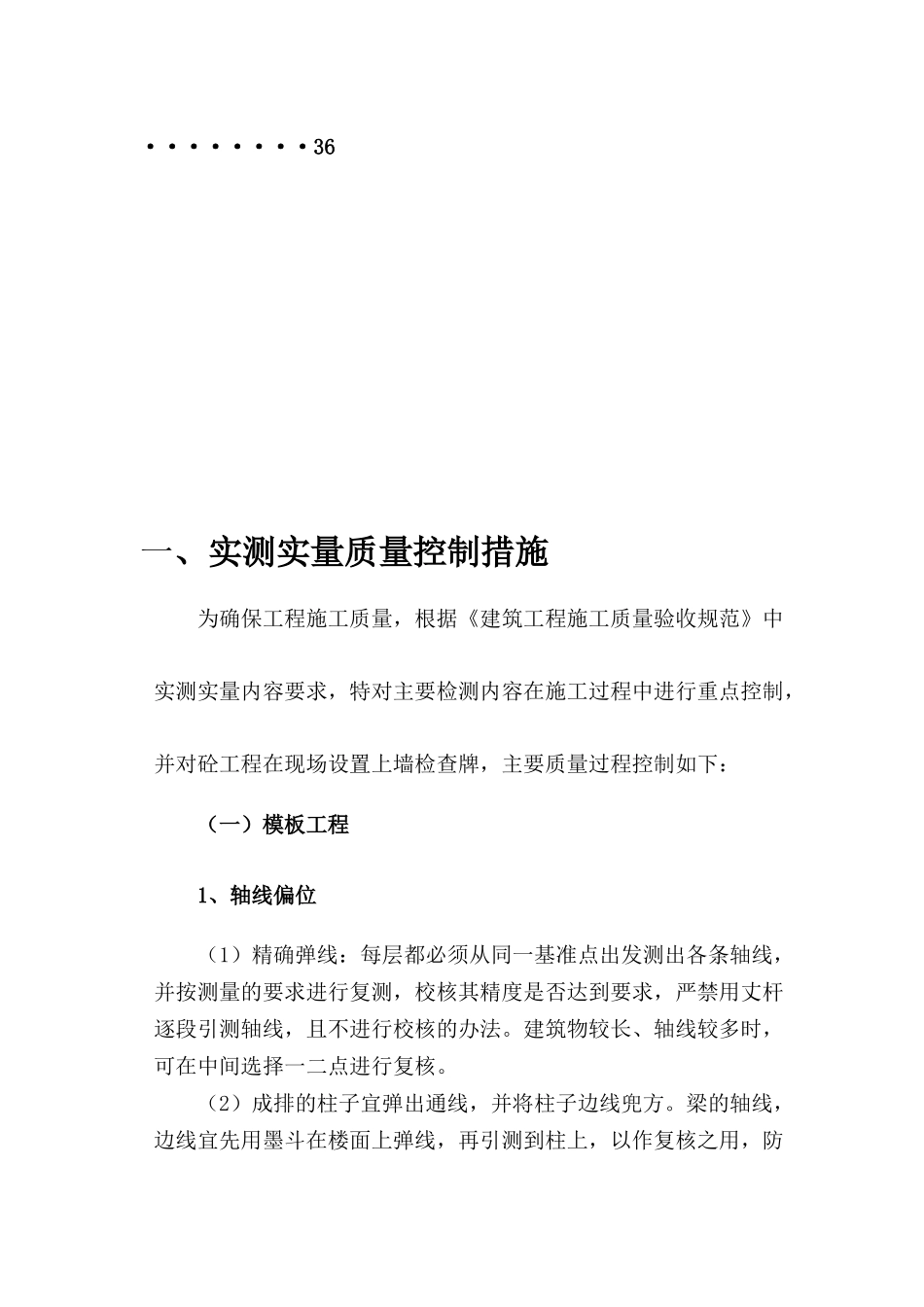

实测实量质量月检方案723_第3页
3/43
目录一、实测实量质量控制措施························2(一)、模板工程····································2(二)、钢筋工程····································5(三)、混凝土工程··································9(四)、填充墙体与钢筋砼构造柱·····················13二、实测实量检测内容及标准······················15(一)、混凝土结构工程·······························15(二)、砌筑工程····································19(三)、抹灰工程····································25三、检测平面图··································31四、数据附表····································36一、实测实量质量控制措施为确保工程施工质量,根据《建筑工程施工质量验收规范》中实测实量内容要求,特对主要检测内容在施工过程中进行重点控制,并对砼工程在现场设置上墙检查牌,主要质量过程控制如下:(一)模板工程1、轴线偏位(1)精确弹线:每层都必须从同一基准点出发测出各条轴线,并按测量的要求进行复测,校核其精度是否达到要求,严禁用丈杆逐段引测轴线,且不进行校核的办法。建筑物较长、轴线较多时,可在中间选择一二点进行复核。(2)成排的柱子宜弹出通线,并将柱子边线兜方。梁的轴线,边线宜先用墨斗在楼面上弹线,再引测到柱上,以作复核之用,防止发生梁模板位移。(3)下层伸出的竖向钢筋应无严重位移,如有极少数钢筋偏移至边线外时,应先采取校正措施。(4)柱脚处可用短钢筋或扁铁撑头焊在柱钢筋上,作为模板的限位。柱限位每边不少于两根,注意电焊时不得烧伤柱钢筋。2、垂直偏差(1)立柱模板时应用托线板或线锤严格校正其垂直度。成排柱宜先立两端柱模,校正复核无误后,顶部拉通线,再根据墨线立中间柱模。(2)合理设置模板和支撑系统。单根柱高度不超过4m时,宜采用木材、钢管或工具式斜撑,斜撑必须固定在牢靠的支点上,其底部水平角不宜大于45°。高度超过4m,应采用ø10~12工具式拉筋,用花篮螺栓收紧,邻近柱模板之间可用水平连杆、剪力撑、或交叉拉筋相连。边柱要求3面设置支撑,角柱模板除两边设支撑外,还应在其分角线位置上增设支撑,以防柱模倾斜或扭曲。(3)优先采用柱、梁同时立模的方案。此时,梁模板可兼起柱模顶部水平连杆的作用,同时柱箍、梁底支架、柱支撑可以相互连接在一起,增加了模板的整体稳定性。(4)梁侧模上口的通长围檩必须用斜撑固定在立柱、顶撑上的横杆上,其底部水平倾角不得大于60°,模板上口用搭头将两侧模板固定,梁的倾斜侧模应采用斜撑或楔形垫木加固,使其稳固。3、柱、梁模板胀模(1)柱模外应设围檩和柱箍,柱箍间距应加密(间距不得大于40cm),同时柱箍与模板之间应采用对拔榫塞紧,以防凸模或漏浆。柱边中部加拉螺栓。柱箍相对两边应大致处于同一水平上,不得翘裂,以免削弱其自身的刚度。柱上留设混凝土浇灌孔时,门子板应支撑牢固,必要时另加柱箍或斜撑。(2)模板侧模下口必须有夹木钉紧在支柱的横杆上。当梁侧模板上的通长围檩兼作楼板模板的桁架支座时,围檩下应加设短柱或短撑木。(3)对拉螺栓应垂直于模板表面,否则受力后将发生错动而失去作用。对拉螺栓的拧紧程度应适当,拧得太松,模板在受力后即外凸,起不了固定模板位置的作用;拧得太紧,易造成滑牙,最终也失去对拉螺栓的作用。(4)扣件的拧紧程序,对于钢筋支架的承载能力、稳定和安全有很大的影响。拧紧程度适当,可使扣件具有足够的抗滑、抗扭、抗拔能务。但不要用力过大,以防滑丝。(5)浇捣混凝土时,不得用震动器强震模板,不得任意拆除柱箍、支撑或梁上口的拉杆。竖向构件应分皮浇捣,并控制施工速度,避免产生过大的侧压力。4...
