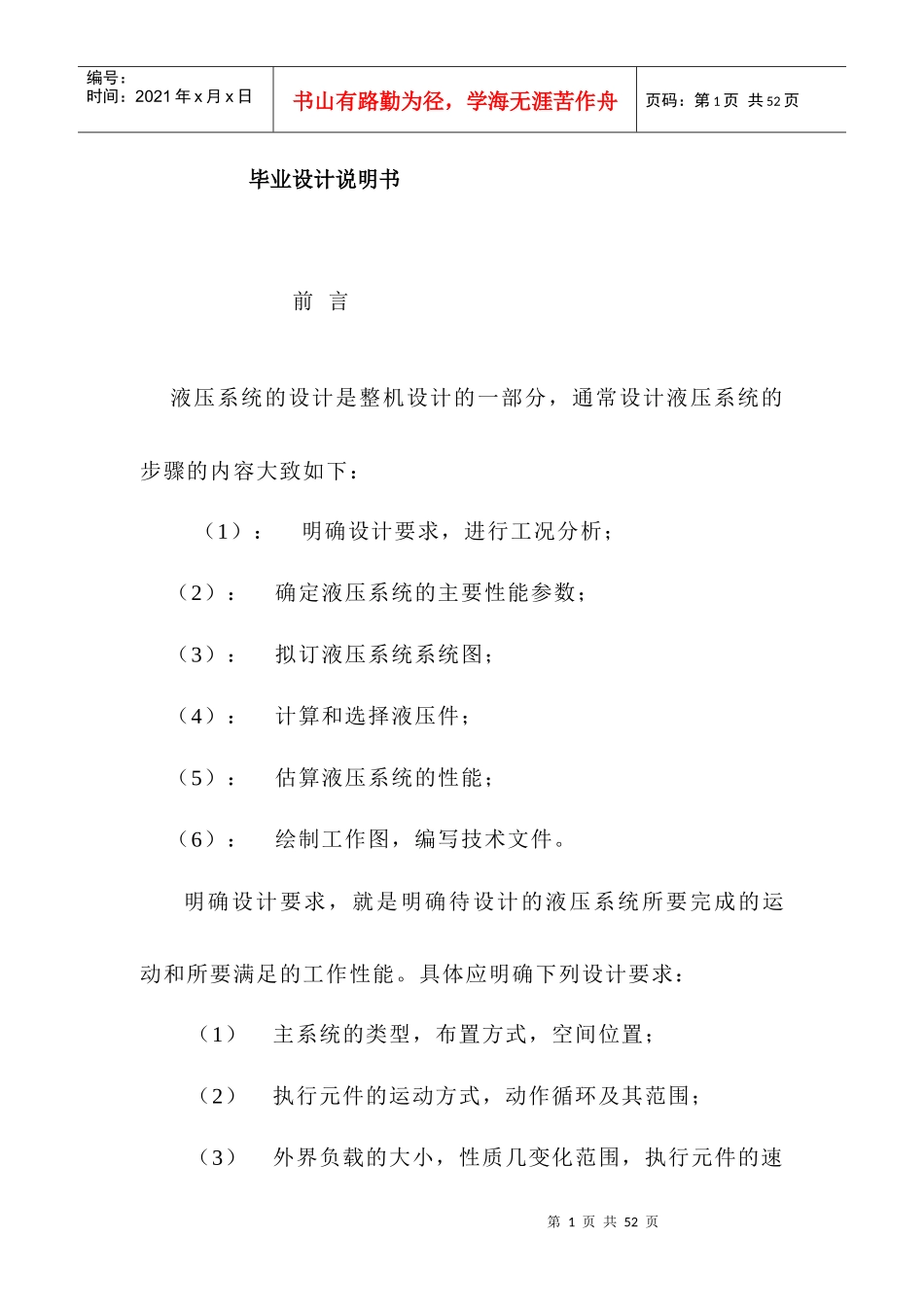

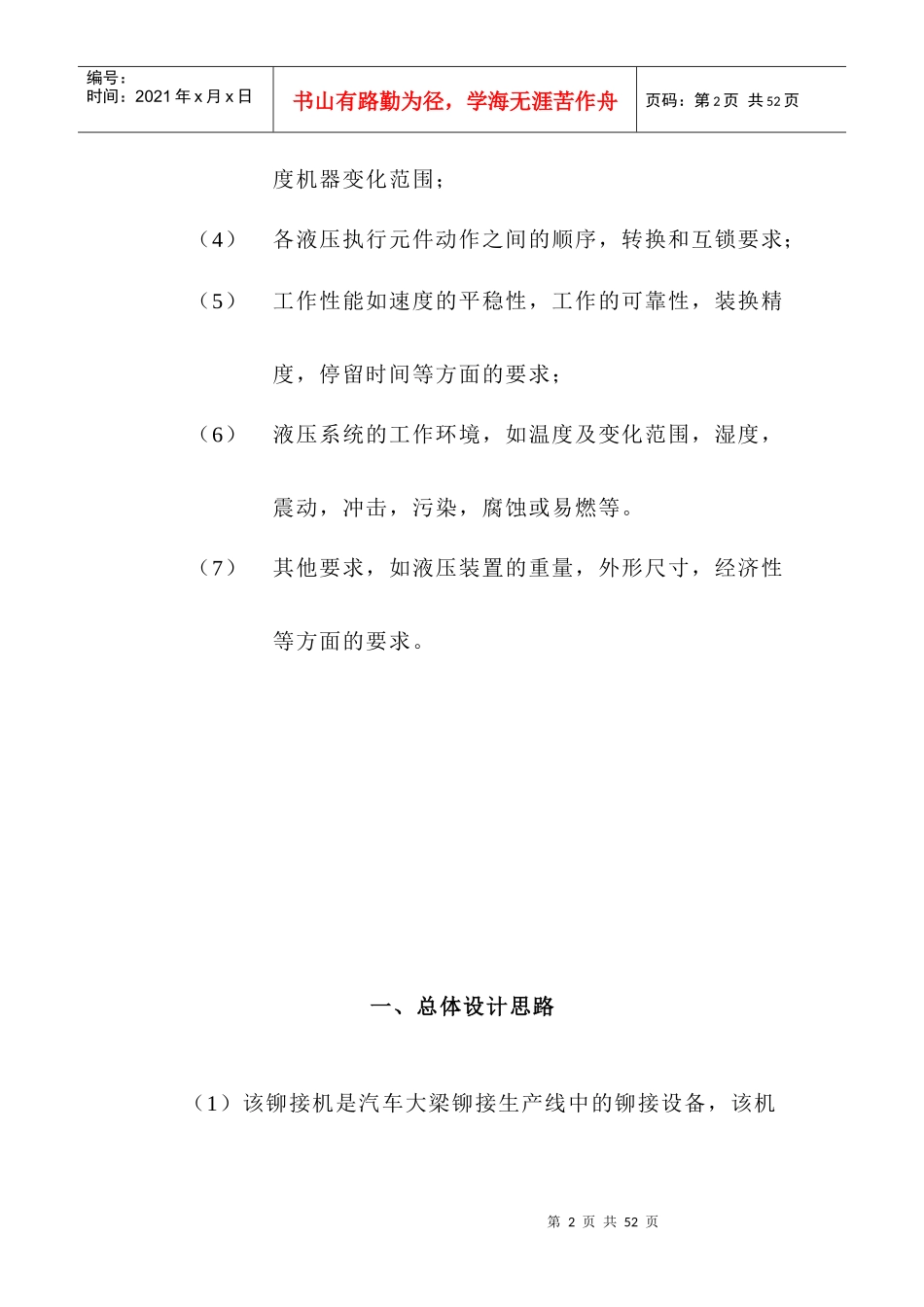

第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共52页毕业设计说明书前言液压系统的设计是整机设计的一部分，通常设计液压系统的步骤的内容大致如下：（1）：明确设计要求，进行工况分析；（2）：确定液压系统的主要性能参数；（3）：拟订液压系统系统图；（4）：计算和选择液压件；（5）：估算液压系统的性能；（6）：绘制工作图，编写技术文件。明确设计要求，就是明确待设计的液压系统所要完成的运动和所要满足的工作性能。具体应明确下列设计要求：（1）主系统的类型，布置方式，空间位置；（2）执行元件的运动方式，动作循环及其范围；（3）外界负载的大小，性质几变化范围，执行元件的速第2页共52页第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共52页度机器变化范围；（4）各液压执行元件动作之间的顺序，转换和互锁要求；（5）工作性能如速度的平稳性，工作的可靠性，装换精度，停留时间等方面的要求；（6）液压系统的工作环境，如温度及变化范围，湿度，震动，冲击，污染，腐蚀或易燃等。（7）其他要求，如液压装置的重量，外形尺寸，经济性等方面的要求。一、总体设计思路（1）该铆接机是汽车大梁铆接生产线中的铆接设备，该机第3页共52页第2页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共52页由液压站（包括油箱、电动机、液压发生器等）电器控制箱、铆钳、铆接动力液压缸、悬吊装置、小车等部分组成。2）液压装置采用液压站的行式，板式液压阀装在一个集成块的四个侧面上，进排油管路布置在集体成块下面，输出、回油管路不止在集成块顶面；增压器为分离结构。集成块体兼做增压器高压小缸，大缸单独制作，小缸和大缸同过螺钉连为一体，液压装置结构紧凑，装配维护方便。3）液压回路：该液压系统中采用了三种回路：①调压回路，系统中采用了单级调压回路，在泵1的出口处设置并联的溢流阀来控制泵出口的最高工作压力，从而达到系统工作时所需的压力。②设有增加回路，系统采用了但作用增加器的增压回路，系统选用的低压油泵，如果只用泵的输出的最高工作压力，且无法完成铆接时所需的高压工作压力，如果采用高压油泵，从工作要求上考虑时，可行的，但是从经济高度上考虑是不划算第4页共52页第3页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共52页的，所以系统中没了单作用增加器的增压回路，以提高铆接中所需的工作压力，这样不管是从工作角度，还是从经济角度上考虑，都是非常合理的。③采用了调速阀的节流调速回路，由于液压系统中的流量是不稳定，从而导致液压缸的液压杆的运动速度也不稳定，所以回路中设有调速阀来调速，这样就确保了铆接中运动的平稳，从而大大提高了铆接的综合性能。第5页共52页第4页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共52页二、设计内容及要求1．主机功能结构：全液压铆接机系统是汽车大连铆接生产线中的设备（如图1），该机由液压站（包括油箱、电动机、液压发生器等）、第6页共52页第5页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共52页电气控制箱、铆钳、铆接动力液压缸、悬吊装置、小者等部分组成。该铆接系统中的动力源是三相异步电机，动执行元件是动力液压缸6，系统中的液压控制元件都在液压发生器4中，通过电气控制箱2的控制，能实现点动、单行自动和连续自动。（如图1-1）2．铆接机系统参数：已知铆接机系统工作时轴向铆压力Ft=？，往复运动加速，减速的惯性力Fm=550牛，静摩擦阻力Ffs=1500牛，动摩擦阻力Ffs=800牛，快进快退速度V1==V3=0.2m/s.工作进给时速度V2=0.0015m/s.快进行程L1=0.35m，工进行程长度L2=0.02m。由于铆接机为自动化线的一台设备。铆接机的动作顺序：快速进给—工作进给—快速退回—停留卸荷。3、铆接机的制造及技术经济性问题第7页共52页第6页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共52页该铆接机为一般技术改造中自制的专用设备，所以力求结构简单，投产快，工作可靠...
