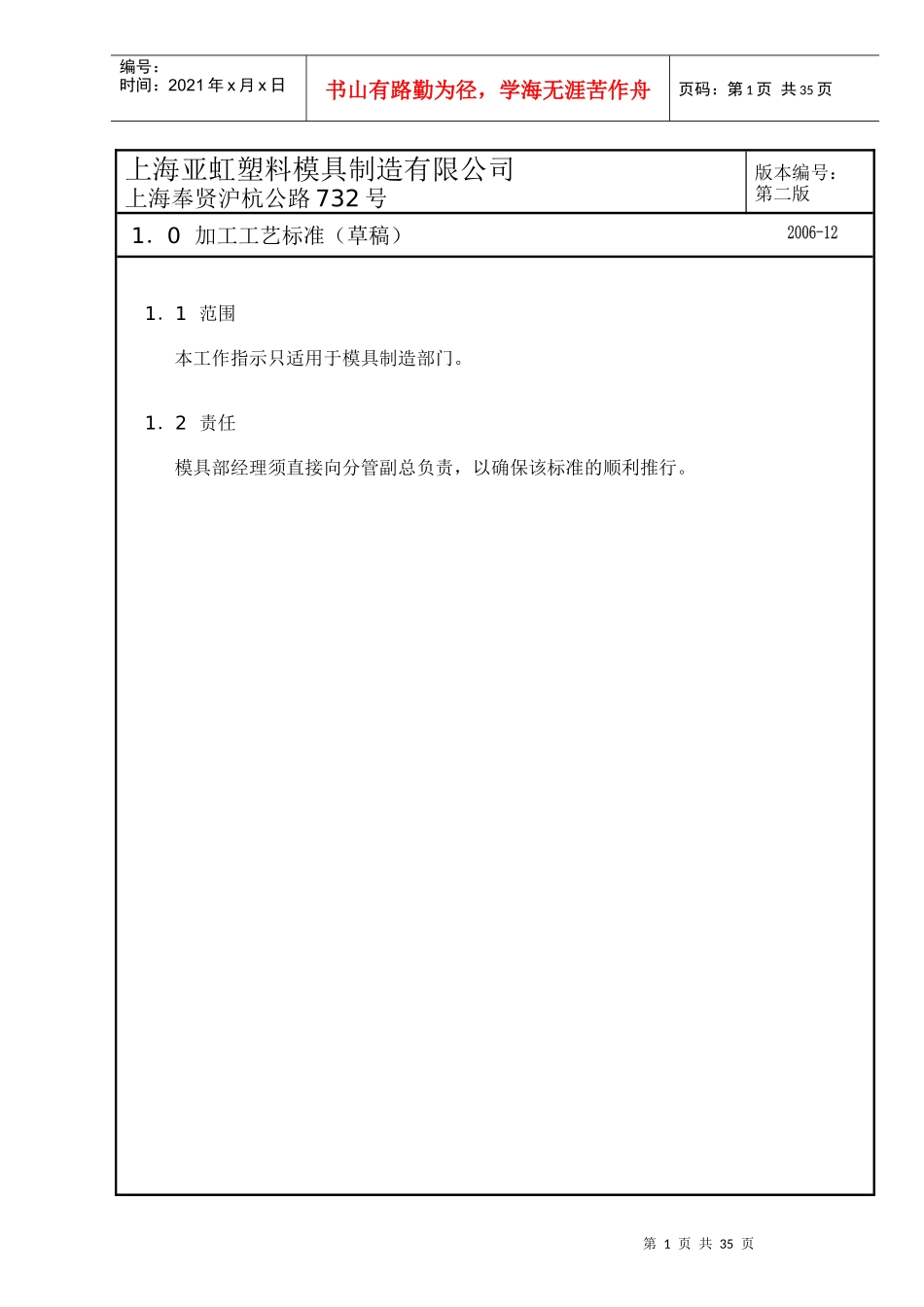

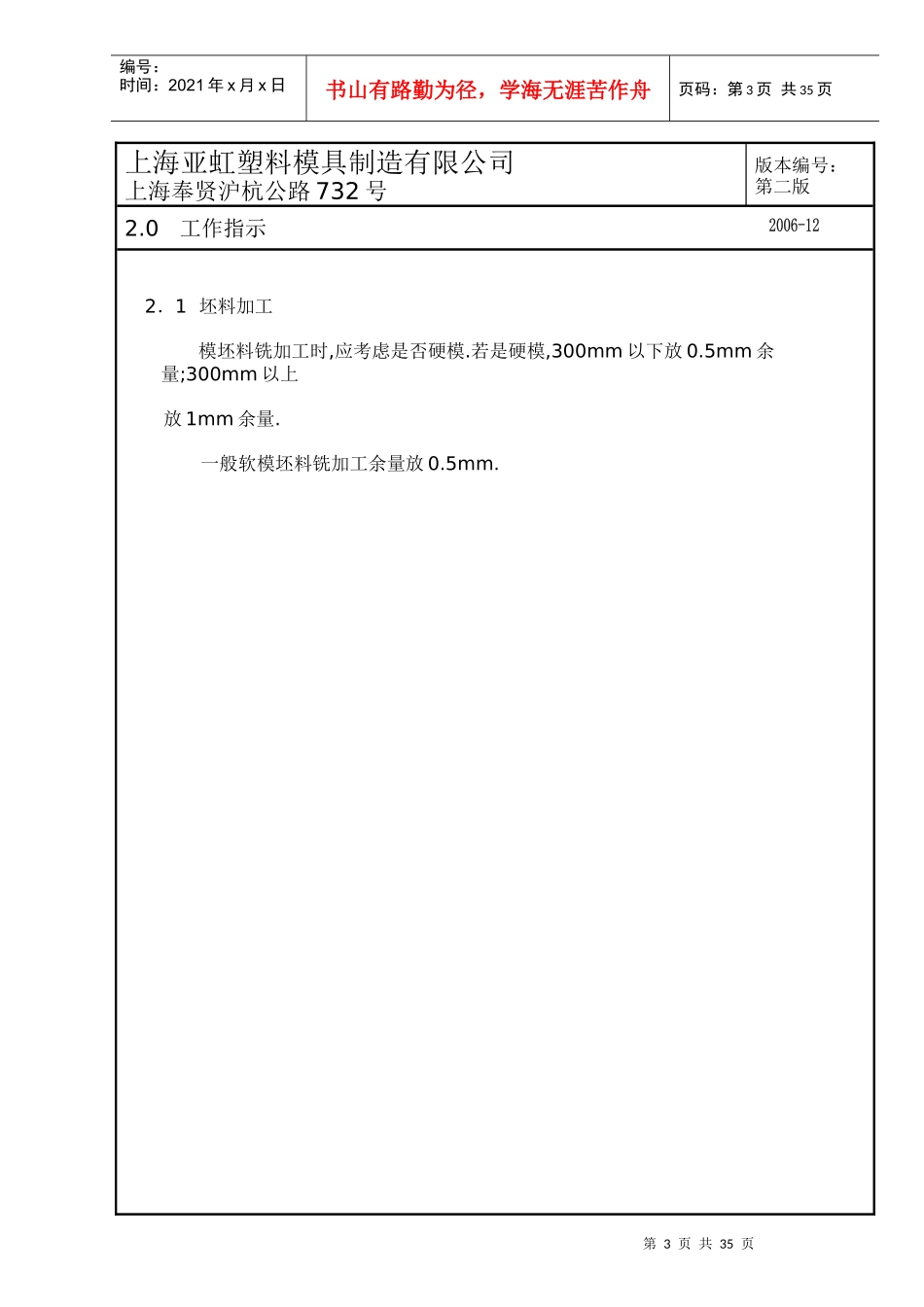

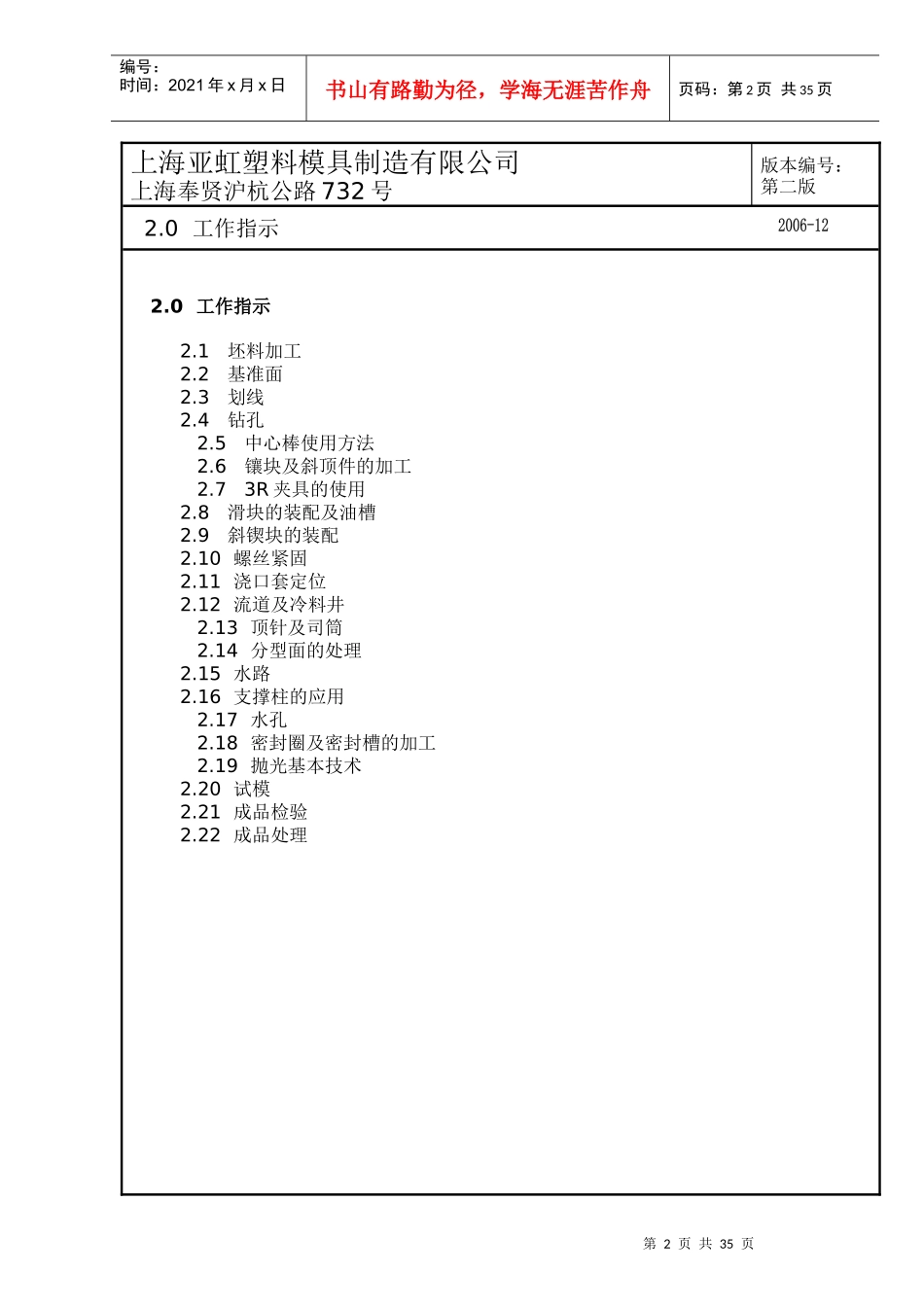

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页上海亚虹塑料模具制造有限公司上海奉贤沪杭公路732号版本编号：第二版1．0加工工艺标准（草稿）1．1范围本工作指示只适用于模具制造部门。1．2责任模具部经理须直接向分管副总负责，以确保该标准的顺利推行。第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页上海亚虹塑料模具制造有限公司上海奉贤沪杭公路732号版本编号：第二版2.0工作指示2.0工作指示2.1坯料加工2.2基准面2.3划线2.4钻孔2.5中心棒使用方法2.6镶块及斜顶件的加工2.73R夹具的使用2.8滑块的装配及油槽2.9斜锲块的装配2.10螺丝紧固2.11浇口套定位2.12流道及冷料井2.13顶针及司筒2.14分型面的处理2.15水路2.16支撑柱的应用2.17水孔2.18密封圈及密封槽的加工2.19抛光基本技术2.20试模2.21成品检验2.22成品处理第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页上海亚虹塑料模具制造有限公司上海奉贤沪杭公路732号版本编号：第二版2.0工作指示2．1坯料加工模坯料铣加工时,应考虑是否硬模.若是硬模,300mm以下放0.5mm余量;300mm以上放1mm余量.一般软模坯料铣加工余量放0.5mm.第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页上海亚虹塑料模具制造有限公司上海奉贤沪杭公路732号版本编号：第二版2.0工作指示2.2基准面1选择适当位置选定模块的一角定下基准面，以便将来加工或入框时作为基准指引（图1）2定下基准角符号及分中的方法选定模块的一角切去一小角。（图1）在某些情况下入框时可能将此角位铣圆来配框，此基准角将会失掉，故要再次加上记号。图1模块基准角的选择第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页上海亚虹塑料模具制造有限公司上海奉贤沪杭公路732号版本编号：第二版2.0工作指示2.3划线1一般划线a).划线工具要性能良好，划线头要保持锋利。b).必须在经铲刮过的平台上进行划线作业。c).需要时可先用颜色液在需要划线范围的表面上涂上颜色，使线条更清楚。第6页共35页第5页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共35页上海亚虹塑料模具制造有限公司上海奉贤沪杭公路732号版本编号：第二版2.0工作指示2.4钻孔1.先按图纸或加工资料要求划线，定出中心点，如果是没有指定位置的螺丝孔则孔边与料位边的距离不能少于15㎜；2.打样冲，要留意样冲必须打准中心；打样冲分三种方法：一般要求准确度较低的情况下（如钻运水孔、螺丝孔等）是用手打、只需用肉眼判断样冲的位置是否正确即可；利用数显铣床定位，在要求准确度较高的情况下（如司筒位）会使用此方法；复顶针，把内模放入模框内，用磨刀机磨成符合尺寸要求的样冲，逐个打出样冲位置。3.不能直接用与孔径相同直径的钻头来钻，特别是大直径的孔，正确方法是先用小直径的钻头，钻穿后再用较大的钻头，如此类推，直至钻到比所需直径小0.5mm~1.0mm。再用要求直径的钻头钻穿。但较小的孔（ф10以下）则可以用相同直径的钻头直接钻穿，钻顶针孔时则需要按下列程序：在钻内模前，要先在另一件相同材料的废料上先行按上述的程序试钻，确认合格后才可正式钻内模。第7页共35页第6页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共35页上海亚虹塑料模具制造有限公司上海奉贤沪杭公路732号版本编号：第二版2.0工作指示4.钻直径M12以下的螺丝孔可以直接钻孔；5.钻孔时要注意转速，小孔用较高转速，大孔用较低转速；6.钻托板顶针孔及回针板顶针孔时要先取出内模才钻，一般情况下B板顶针孔要钻大1mm，回针板顶针孔则钻大0.5mm；注:双托顶针要计算顶出行程后钻一段避空位，而且在顶针板加行程限位块。第8页共35页第7页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共35页第9页共35页第8页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共35页上海亚虹...
