某纸业热电站作业指导VIP免费

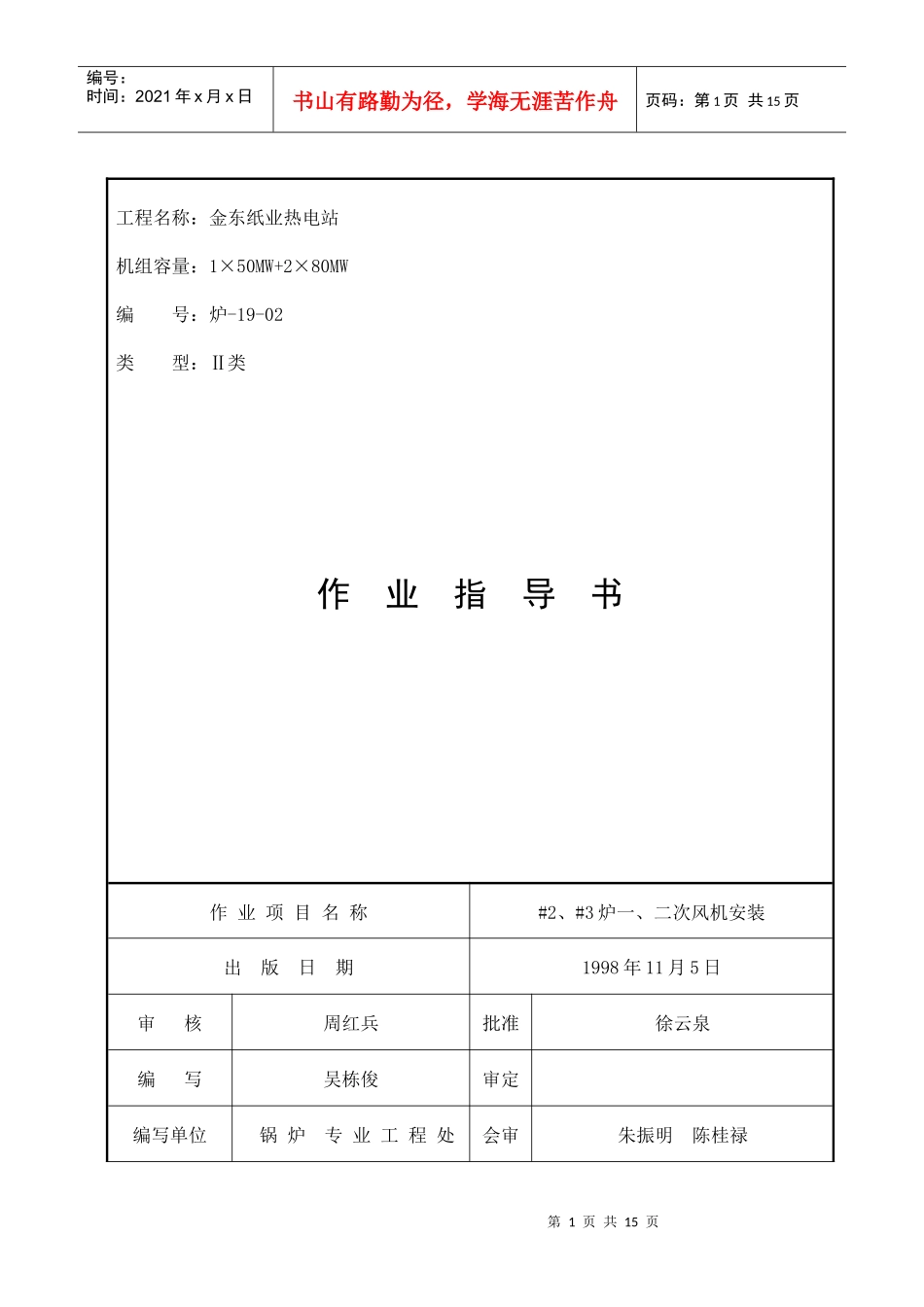

某纸业热电站作业指导_第1页
1/15

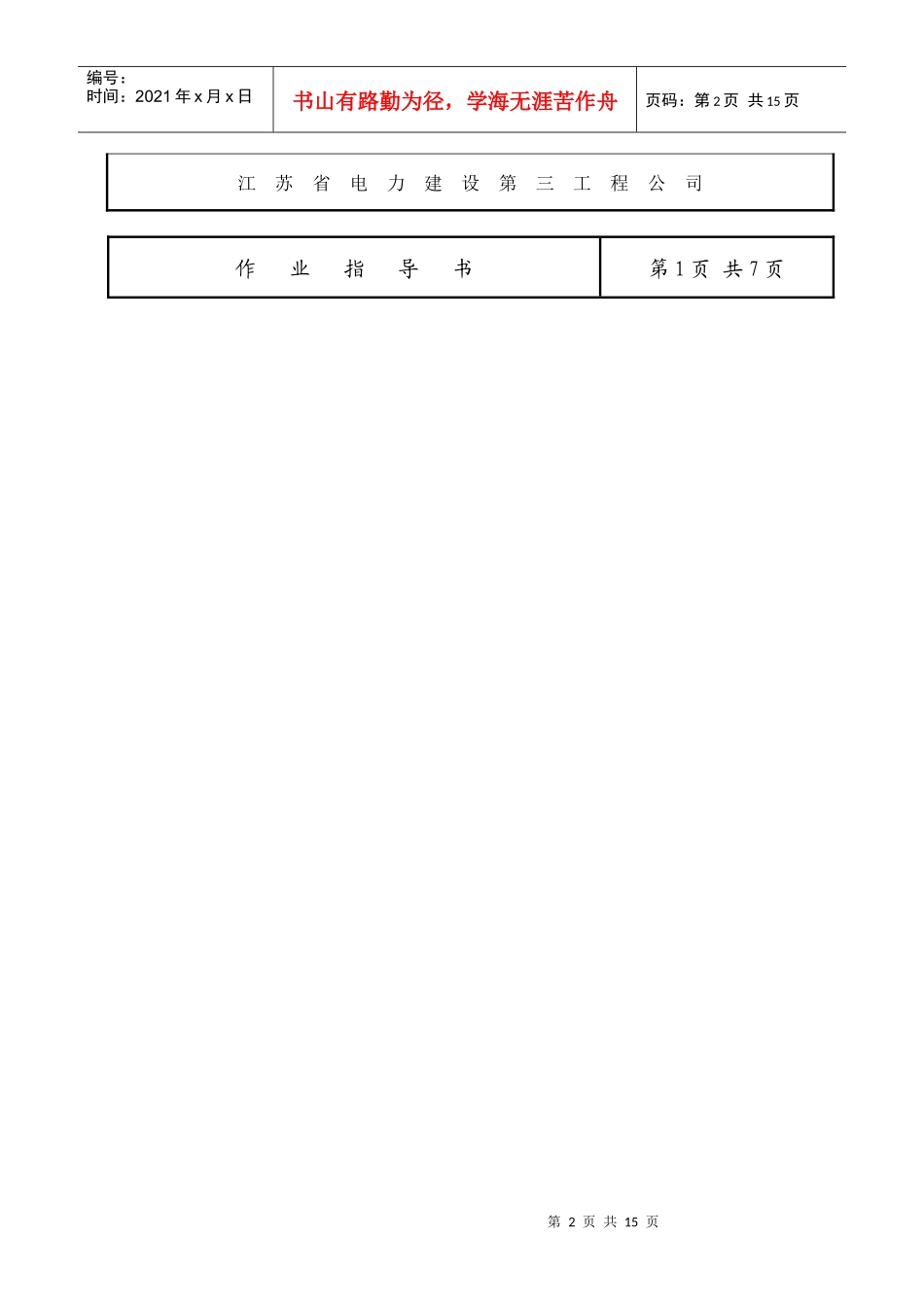

某纸业热电站作业指导_第2页
2/15

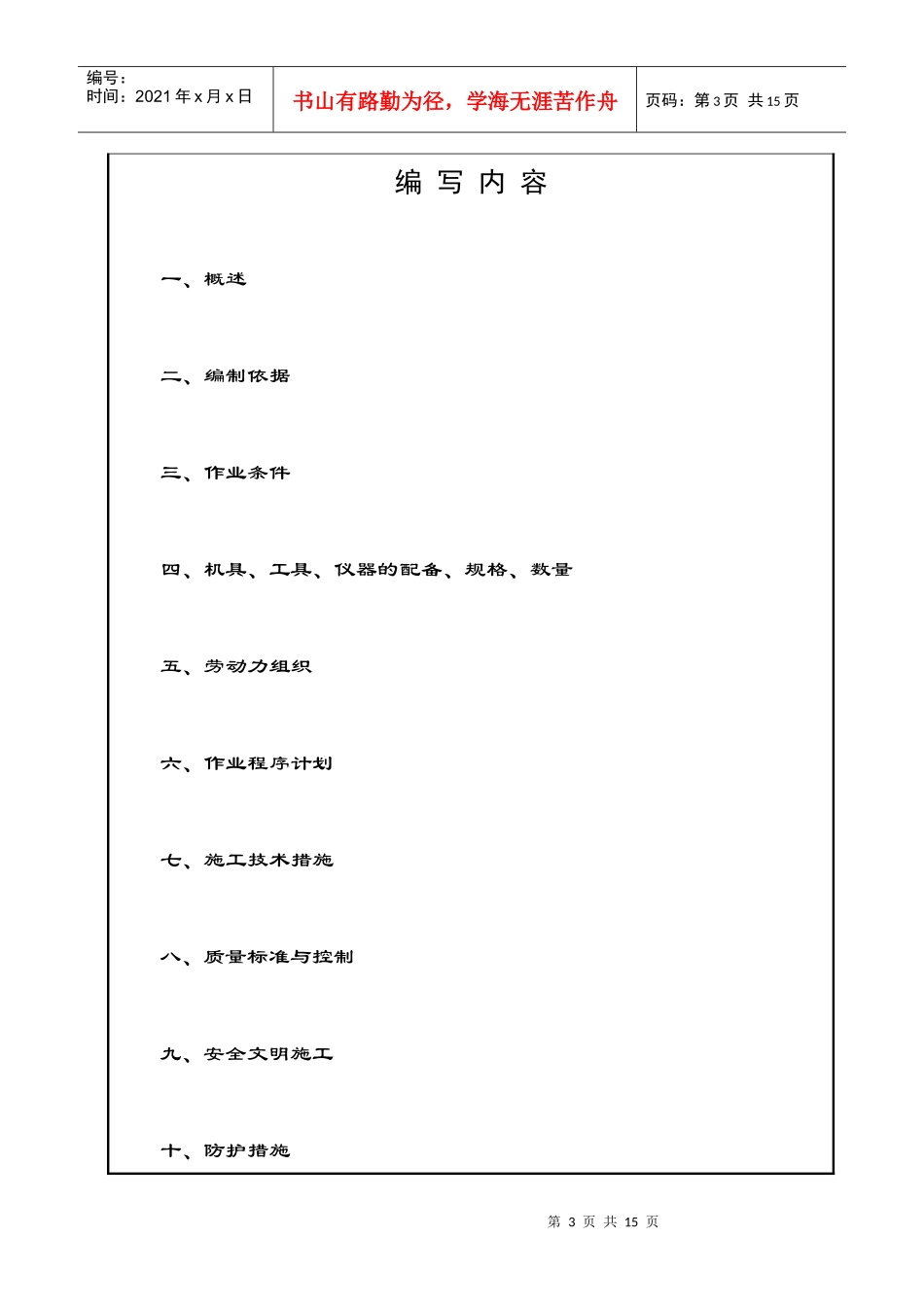

某纸业热电站作业指导_第3页
3/15
第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共15页工程名称:金东纸业热电站机组容量:1×50MW+2×80MW编号:炉-19-02类型:Ⅱ类作业指导书作业项目名称#2、#3炉一、二次风机安装出版日期1998年11月5日审核周红兵批准徐云泉编写吴栋俊审定编写单位锅炉专业工程处会审朱振明陈桂禄第2页共15页第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共15页江苏省电力建设第三工程公司作业指导书第1页共7页第3页共15页第2页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共15页编写内容一、概述二、编制依据三、作业条件四、机具、工具、仪器的配备、规格、数量五、劳动力组织六、作业程序计划七、施工技术措施八、质量标准与控制九、安全文明施工十、防护措施第4页共15页第3页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共15页作业指导书第2页共7页1、概述1-1工程概况江苏金东纸业热电站工程装机容量为1×50MW+2×80MW。三台锅炉均由芬兰FW公司设计制造,为自然循环汽包炉。单炉膛,旋风式燃烧器前后墙布置,紧密型分离器再次燃烧、封闭布置。#2炉、#3炉结构形式相同,过热蒸汽蒸发量均为400t/h,蒸汽出口温度537℃,压力124bar。1-2作业设备概况#2炉、#3炉分别配备两台一次风机,型号分别是HACB-100-237-02-1-1、HACB-100-237-02-1-30°,#2炉、#3炉配备的二次风机各两台型号为HACB-100-183-02-1-45°和HACB-100-183-02-1-60°。一、二次风机均为离心式风机,主要由外壳、叶轮、导流器、集流器、轴、轴承以及电动机等零部件组成。风机主体部分由FW公司设计制造,风机马达由ABB公司设计制造。转速:一次风机1500rpm,风量______m3/h;二次风机1500rpm,风量______m3/h。1-3设备功用一、二次风机主要功用是输送空气,供给炉膛内燃料燃烧所必须的空气量,所不同的是二次风的流量比一次风小,且二次风机经过预热的温度要比一次风高。1-4安装位置第5页共15页第4页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共15页#2、#3炉所安装的两台一次风机,除安装标高不同外,其风箱出口角度也不相同,图号3-26-605布置在KL–间的一次风机安装标高为2610mm,出口角度平行于风箱纵向中心线。图号3-26-685布置在HK–轴线间的一次风机安装标高为2460mm;风箱出口角度30°。#2、#3炉所安装的两台二次风机,安装标高均为1750mm。图号为3-26-686布置在固定端一侧的二次风机出口角度为45°,风壳中缝面呈水平接合。图号为3-26-687布置在扩建端一侧的二次风机出口角度为60°,方向均斜向左上方,风壳中缝面呈倾斜结合。1-5工程量#2、#3炉一、二次风机均为散件供货,风机的上、下壳体、叶轮、马达、集流器、导流器、靠背轮等部件均需现场装配;一次风机单机总重12025Kg;二次风机单机总重5325Kg。#2炉、#3炉一、二次风机合计总重均为35t。一次风机马达型号HXR500L4,功率1100KW,转速1500rpm。二次风机马达型号HXR400L4;功率450KW,转速1500rpm。作业指导书第3页共7页第6页共15页第5页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共15页2、编制依据2-1图纸2-1-1#2炉、#3炉一、二次风机总安装图;2-1-2#2炉、#3炉一、二次风机及基础尺寸简图。2-2说明书:《一、二次风机操作、维护、安装手册》2-3技术规范及引用标准2-3-1《电力建设施工及验收技术规范》锅炉篇DL/T5047-952-3-2《火电施工质量检验及评定标准》锅炉篇96版2-3-3《电力建设安全工作规程》DL.5009.1-923、作业条件3-1施工图纸已有,具备安装条件,可以施工;3-2设备供货已基本到现场,可以安装;3-3砼基础已浇筑好,并达到预定强度;3-4安装找正用垫板、垫铁,安装叶轮、靠背轮用专用工具已准备就绪;3-5配备150t履带吊和5t卷扬机,均能满足吊装和运输要求;3-6施工场地平整,道路畅通4、机具、工具、仪器的配备、规格、数量如下:名称规格数量单位履带吊150t1辆平板车25t1辆手拉葫芦2t或3t若干只第7页共15页第6页共15页编号:时间:2021年x月x日书山有路勤为...
