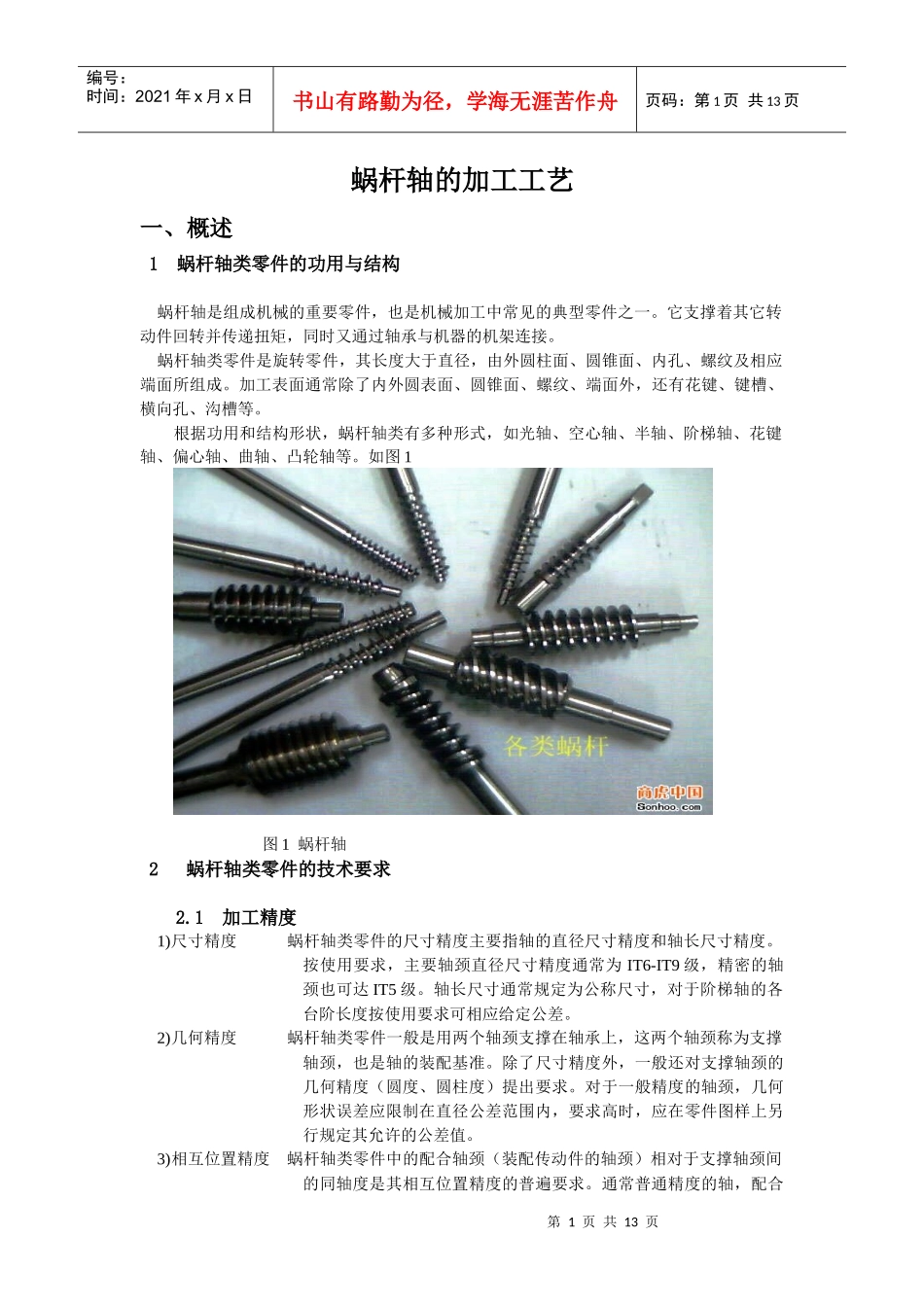

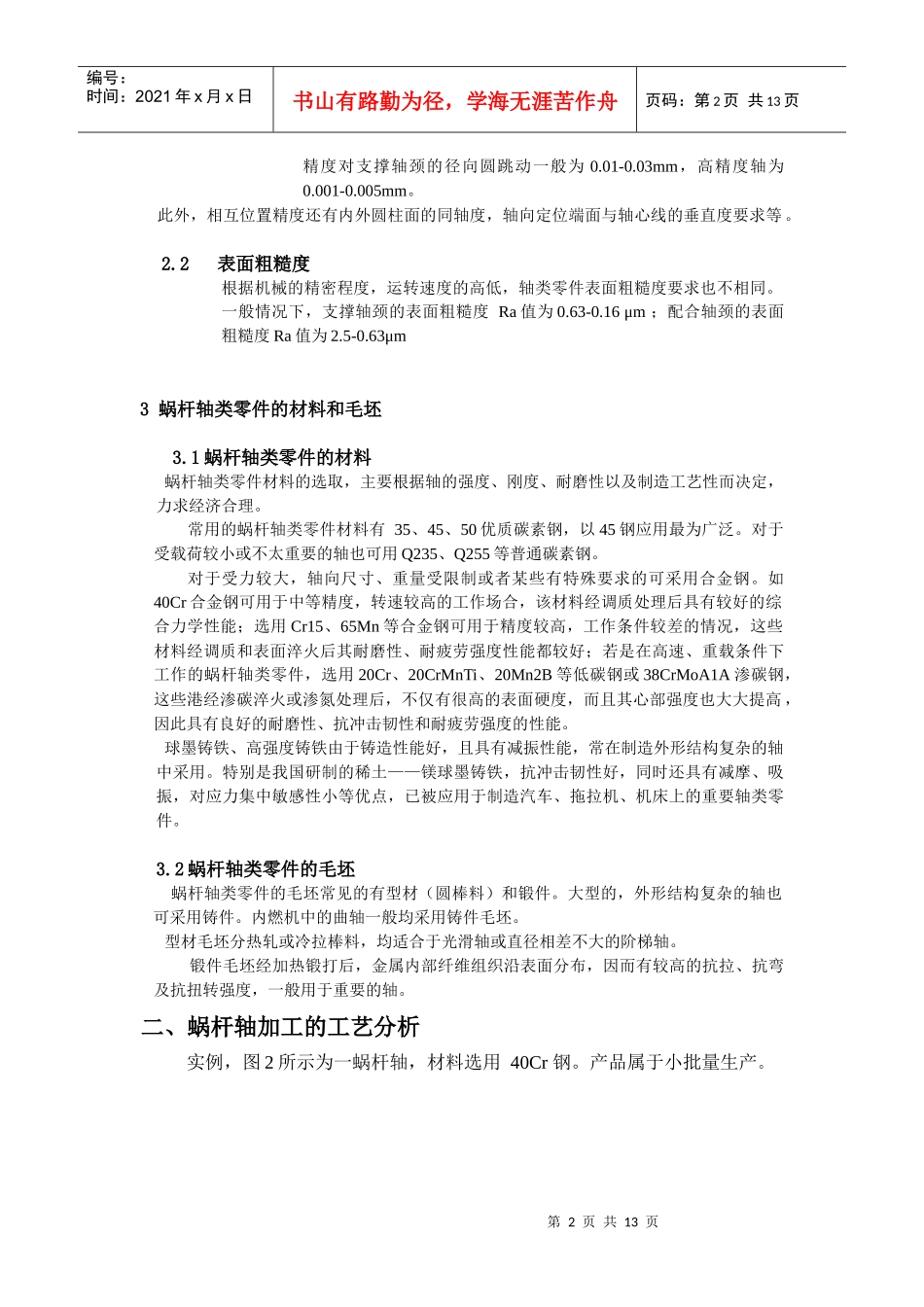

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页蜗杆轴的加工工艺一、概述1蜗杆轴类零件的功用与结构蜗杆轴是组成机械的重要零件，也是机械加工中常见的典型零件之一。它支撑着其它转动件回转并传递扭矩，同时又通过轴承与机器的机架连接。蜗杆轴类零件是旋转零件，其长度大于直径，由外圆柱面、圆锥面、内孔、螺纹及相应端面所组成。加工表面通常除了内外圆表面、圆锥面、螺纹、端面外，还有花键、键槽、横向孔、沟槽等。根据功用和结构形状，蜗杆轴类有多种形式，如光轴、空心轴、半轴、阶梯轴、花键轴、偏心轴、曲轴、凸轮轴等。如图1图1蜗杆轴2蜗杆轴类零件的技术要求2.1加工精度1)尺寸精度蜗杆轴类零件的尺寸精度主要指轴的直径尺寸精度和轴长尺寸精度。按使用要求，主要轴颈直径尺寸精度通常为IT6-IT9级，精密的轴颈也可达IT5级。轴长尺寸通常规定为公称尺寸，对于阶梯轴的各台阶长度按使用要求可相应给定公差。2)几何精度蜗杆轴类零件一般是用两个轴颈支撑在轴承上，这两个轴颈称为支撑轴颈，也是轴的装配基准。除了尺寸精度外，一般还对支撑轴颈的几何精度（圆度、圆柱度）提出要求。对于一般精度的轴颈，几何形状误差应限制在直径公差范围内，要求高时，应在零件图样上另行规定其允许的公差值。3)相互位置精度蜗杆轴类零件中的配合轴颈（装配传动件的轴颈）相对于支撑轴颈间的同轴度是其相互位置精度的普遍要求。通常普通精度的轴，配合第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页精度对支撑轴颈的径向圆跳动一般为0.01-0.03mm，高精度轴为0.001-0.005mm。此外，相互位置精度还有内外圆柱面的同轴度，轴向定位端面与轴心线的垂直度要求等。2.2表面粗糙度根据机械的精密程度，运转速度的高低，轴类零件表面粗糙度要求也不相同。一般情况下，支撑轴颈的表面粗糙度Ra值为0.63-0.16μm；配合轴颈的表面粗糙度Ra值为2.5-0.63μm3蜗杆轴类零件的材料和毛坯3.1蜗杆轴类零件的材料蜗杆轴类零件材料的选取，主要根据轴的强度、刚度、耐磨性以及制造工艺性而决定，力求经济合理。常用的蜗杆轴类零件材料有35、45、50优质碳素钢，以45钢应用最为广泛。对于受载荷较小或不太重要的轴也可用Q235、Q255等普通碳素钢。对于受力较大，轴向尺寸、重量受限制或者某些有特殊要求的可采用合金钢。如40Cr合金钢可用于中等精度，转速较高的工作场合，该材料经调质处理后具有较好的综合力学性能；选用Cr15、65Mn等合金钢可用于精度较高，工作条件较差的情况，这些材料经调质和表面淬火后其耐磨性、耐疲劳强度性能都较好；若是在高速、重载条件下工作的蜗杆轴类零件，选用20Cr、20CrMnTi、20Mn2B等低碳钢或38CrMoA1A渗碳钢，这些港经渗碳淬火或渗氮处理后，不仅有很高的表面硬度，而且其心部强度也大大提高，因此具有良好的耐磨性、抗冲击韧性和耐疲劳强度的性能。球墨铸铁、高强度铸铁由于铸造性能好，且具有减振性能，常在制造外形结构复杂的轴中采用。特别是我国研制的稀土——镁球墨铸铁，抗冲击韧性好，同时还具有减摩、吸振，对应力集中敏感性小等优点，已被应用于制造汽车、拖拉机、机床上的重要轴类零件。3.2蜗杆轴类零件的毛坯蜗杆轴类零件的毛坯常见的有型材（圆棒料）和锻件。大型的，外形结构复杂的轴也可采用铸件。内燃机中的曲轴一般均采用铸件毛坯。型材毛坯分热轧或冷拉棒料，均适合于光滑轴或直径相差不大的阶梯轴。锻件毛坯经加热锻打后，金属内部纤维组织沿表面分布，因而有较高的抗拉、抗弯及抗扭转强度，一般用于重要的轴。二、蜗杆轴加工的工艺分析实例，图2所示为一蜗杆轴，材料选用40Cr钢。产品属于小批量生产。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页图2蜗杆轴该蜗杆轴φ20j6，φ17k5两外圆表面为支撑轴颈；锥体部分是装配离合器的表面；M18×1处装配圆螺母来固定轴承的轴向位置。根据外形结构其毛坯选用φ50mm的圆钢（棒料），在锯床上按240mm长度下料。1、蜗杆轴加工的工艺路线1.1基本加工路线外圆加工的方法很多...
