地下室氰凝防水施工工艺_secretVIP免费

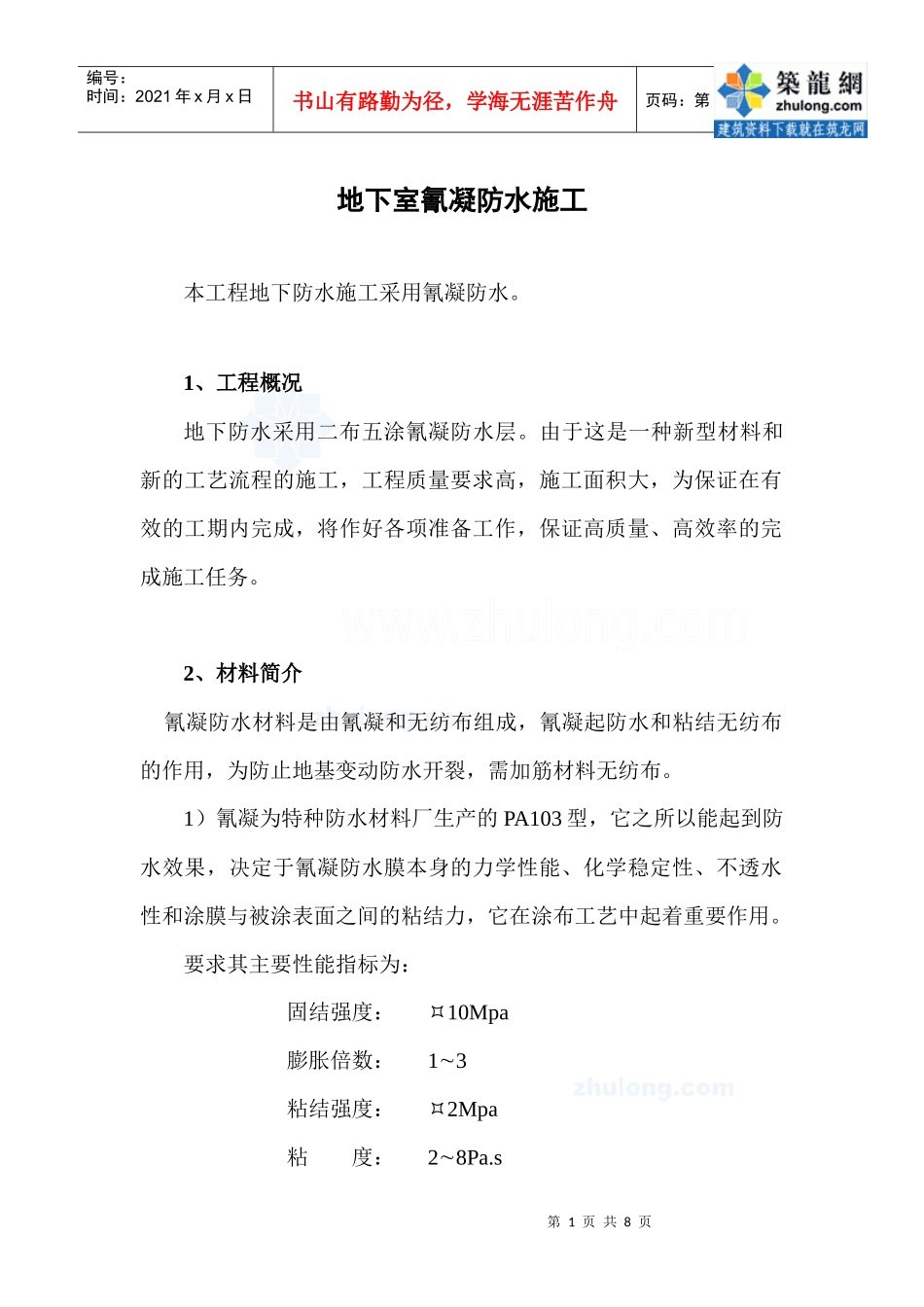

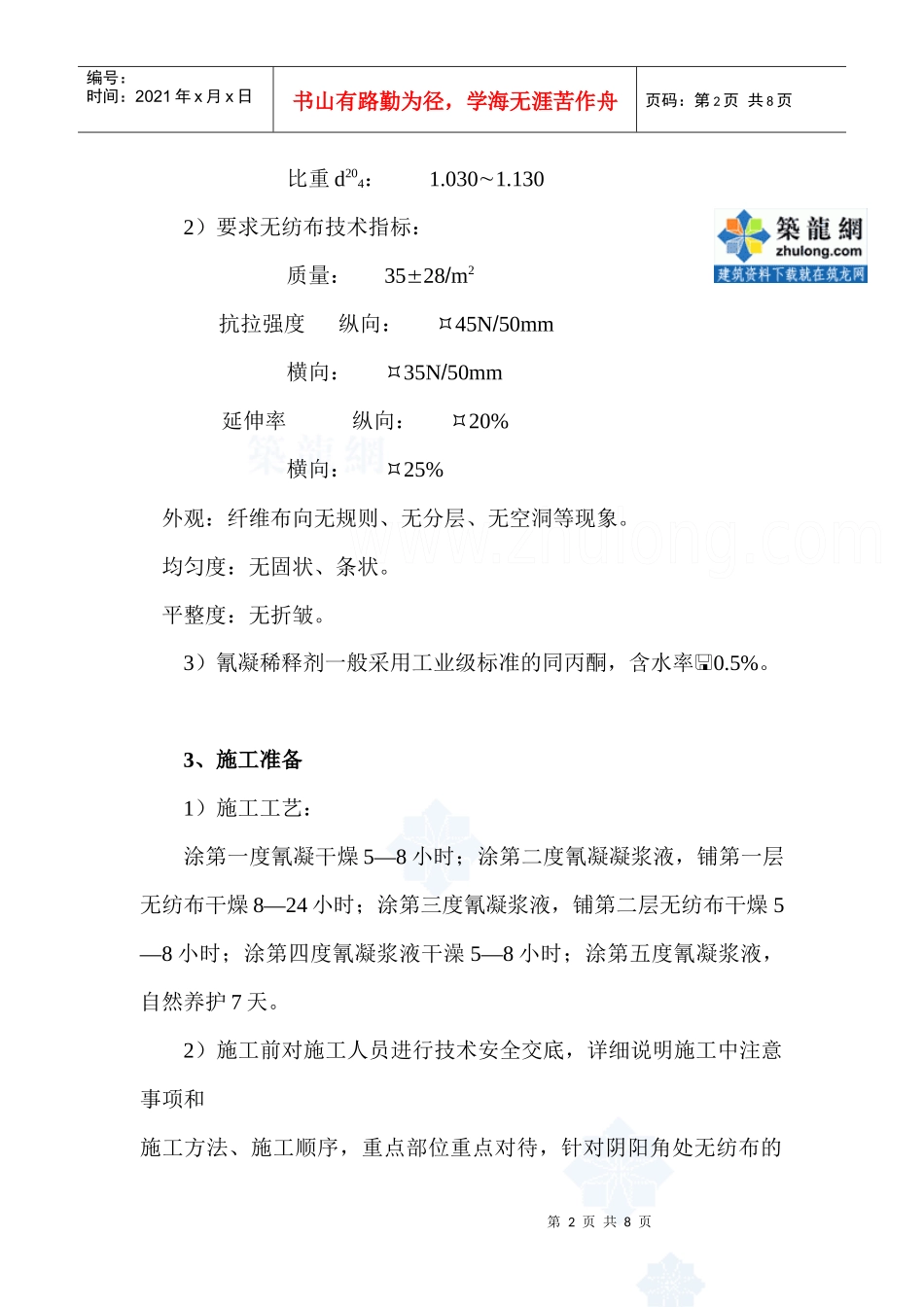

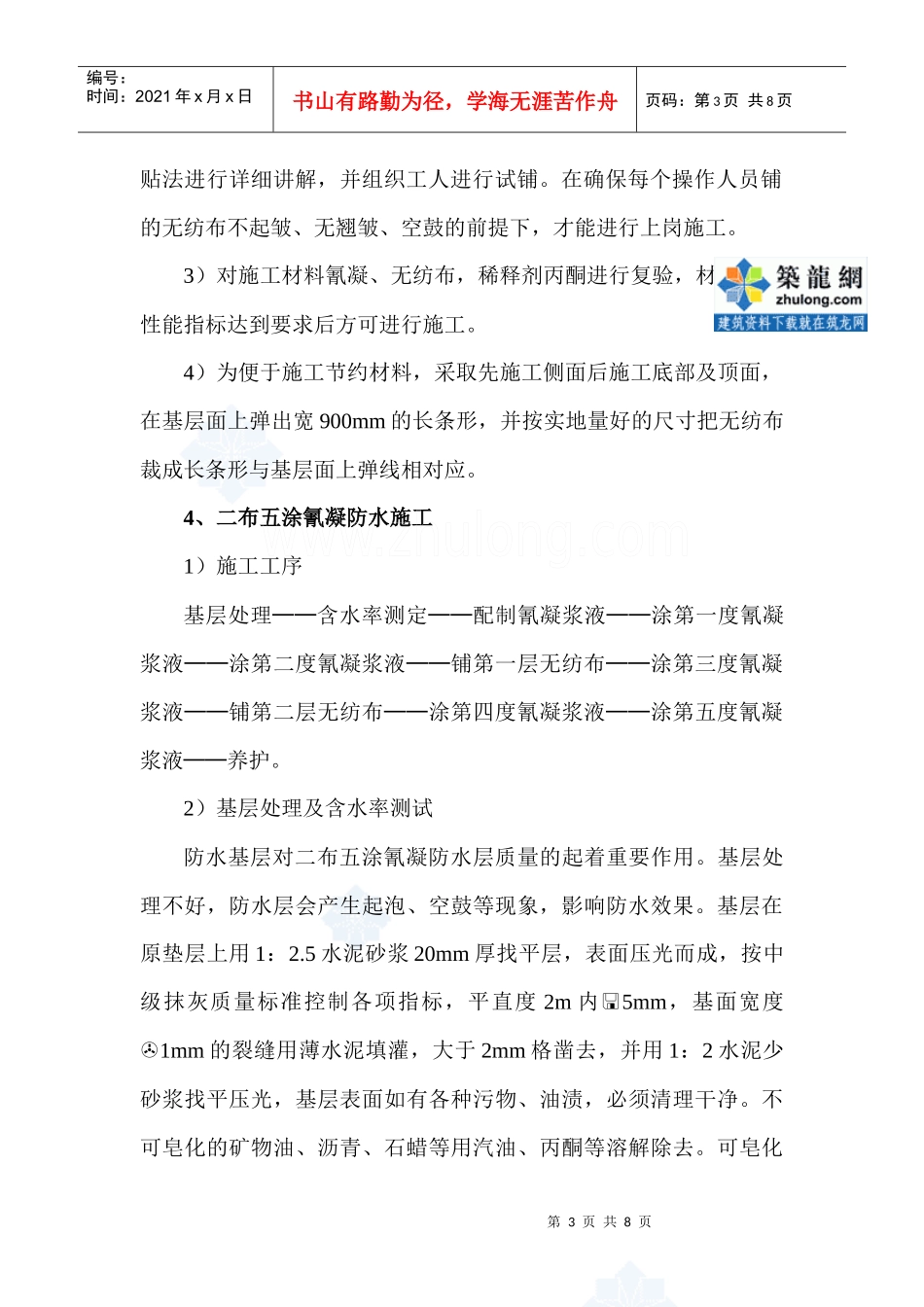

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页地下室氰凝防水施工本工程地下防水施工采用氰凝防水。1、工程概况地下防水采用二布五涂氰凝防水层。由于这是一种新型材料和新的工艺流程的施工，工程质量要求高，施工面积大，为保证在有效的工期内完成，将作好各项准备工作，保证高质量、高效率的完成施工任务。2、材料简介氰凝防水材料是由氰凝和无纺布组成，氰凝起防水和粘结无纺布的作用，为防止地基变动防水开裂，需加筋材料无纺布。1）氰凝为特种防水材料厂生产的PA103型，它之所以能起到防水效果，决定于氰凝防水膜本身的力学性能、化学稳定性、不透水性和涂膜与被涂表面之间的粘结力，它在涂布工艺中起着重要作用。要求其主要性能指标为：固结强度：10Mpa膨胀倍数：13粘结强度：2Mpa粘度：28Pa.s第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页比重d204：1.0301.1302）要求无纺布技术指标：质量：3528m2抗拉强度纵向：45N50mm横向：35N50mm延伸率纵向：20%横向：25%外观：纤维布向无规则、无分层、无空洞等现象。均匀度：无固状、条状。平整度：无折皱。3）氰凝稀释剂一般采用工业级标准的同丙酮，含水率0.5%。3、施工准备1）施工工艺：涂第一度氰凝干燥5—8小时；涂第二度氰凝凝浆液，铺第一层无纺布干燥8—24小时；涂第三度氰凝浆液，铺第二层无纺布干燥5—8小时；涂第四度氰凝浆液干澡5—8小时；涂第五度氰凝浆液，自然养护7天。2）施工前对施工人员进行技术安全交底，详细说明施工中注意事项和施工方法、施工顺序，重点部位重点对待，针对阴阳角处无纺布的第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页贴法进行详细讲解，并组织工人进行试铺。在确保每个操作人员铺的无纺布不起皱、无翘皱、空鼓的前提下，才能进行上岗施工。3）对施工材料氰凝、无纺布，稀释剂丙酮进行复验，材料各项性能指标达到要求后方可进行施工。4）为便于施工节约材料，采取先施工侧面后施工底部及顶面，在基层面上弹出宽900mm的长条形，并按实地量好的尺寸把无纺布裁成长条形与基层面上弹线相对应。4、二布五涂氰凝防水施工1）施工工序基层处理──含水率测定──配制氰凝浆液──涂第一度氰凝浆液──涂第二度氰凝浆液──铺第一层无纺布──涂第三度氰凝浆液──铺第二层无纺布──涂第四度氰凝浆液──涂第五度氰凝浆液──养护。2）基层处理及含水率测试防水基层对二布五涂氰凝防水层质量的起着重要作用。基层处理不好，防水层会产生起泡、空鼓等现象，影响防水效果。基层在原垫层上用1：2.5水泥砂浆20mm厚找平层，表面压光而成，按中级抹灰质量标准控制各项指标，平直度2m内5mm，基面宽度1mm的裂缝用薄水泥填灌，大于2mm格凿去，并用1：2水泥少砂浆找平压光，基层表面如有各种污物、油渍，必须清理干净。不可皂化的矿物油、沥青、石蜡等用汽油、丙酮等溶解除去。可皂化第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页的植物油，可用碱溶液洗涤清除，清除后用水冲洗干净。处理合格的基层保持干燥，使其含水就率控制在8%的范围，否则要采用相应措施保证在施工前含水率符合要求。由于本工程靠近海边，低于海面，空气较为潮湿，因此给施工带来了一定困难，在施工中我们采取自然的阳光照射下加上喷洒烘烤，促使局部潮湿基层表面水分的蒸发。含水率测定取样在基层面约20m2范围内取一块约定2cm2深10mm的试块，达到设计要求后，方可进行防水层施工。3）氰凝浆液的配制、涂刷及养护（1）配制氰凝浆液使用的容器必须清洁干燥,如有水分可用丙酮擦洗容器除去水分,以免浆液遇水发生反应，使浆液推动效应。配制前先检查台秤,无问题才能使用,以免氰凝浆液配比不准,影响施工。浆液在现场严格按配合比配制。配制方法：按比例算好每次配制所需用的氰凝和丙酮重量，在台秤上分别秤出来，分别倒入专门的容器内。专人负责做好记录，用木棍顺时旬搅拌12分钟，再逆时搅拌12分钟，直到氰凝浆...
