电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

太钢4350m3高炉强化冶炼操作实践VIP免费

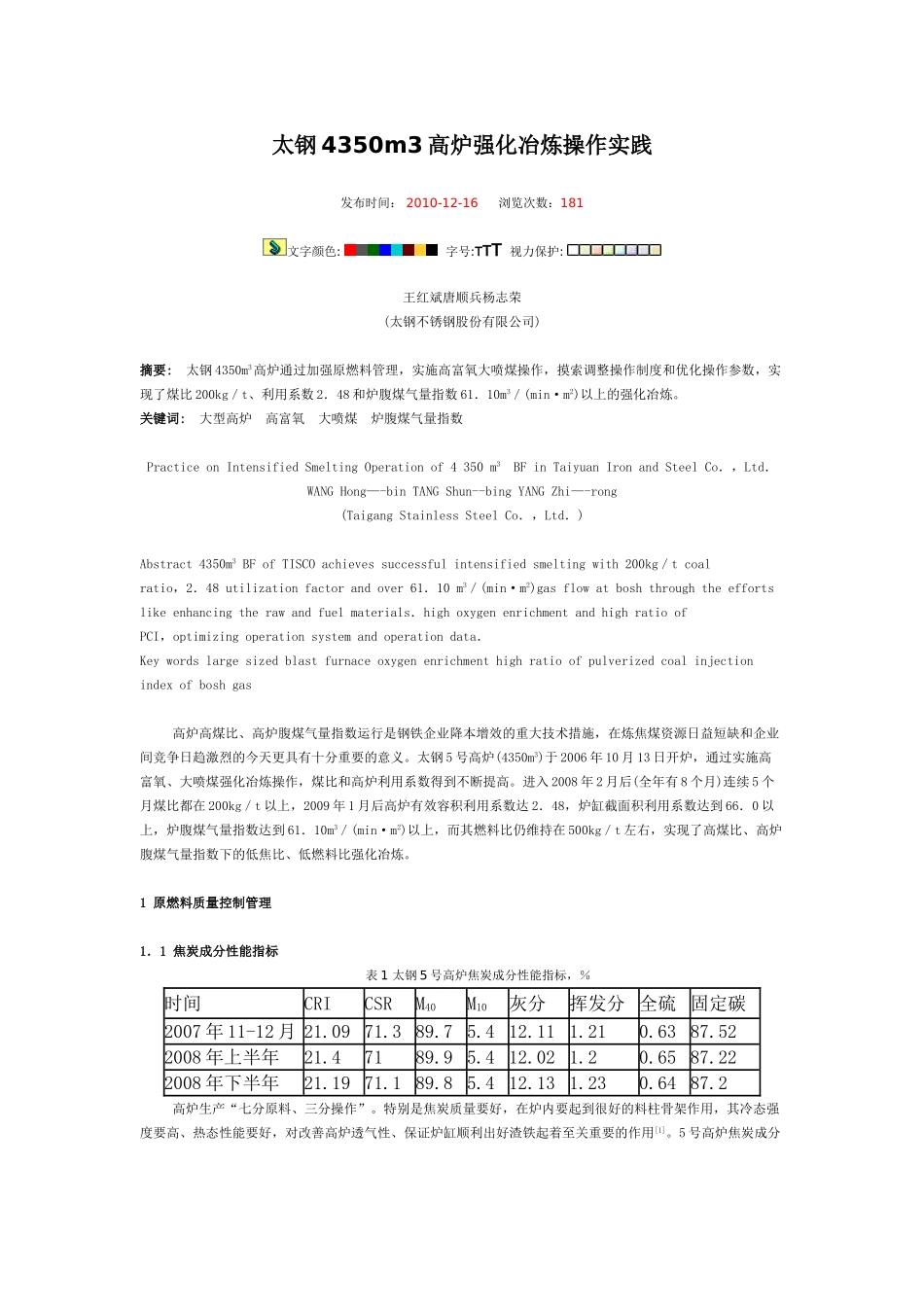

太钢4350m3高炉强化冶炼操作实践_第1页
1/10

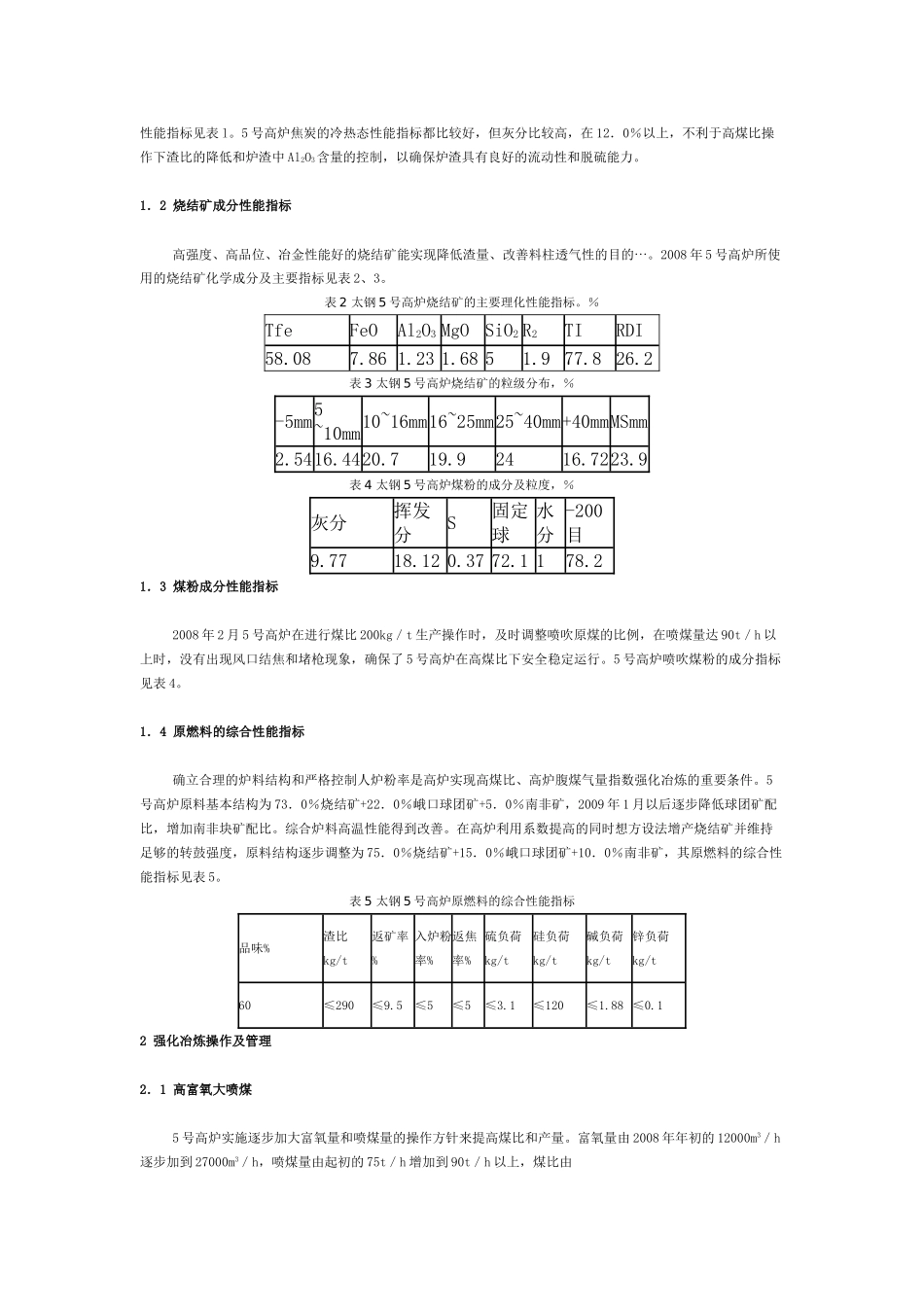

太钢4350m3高炉强化冶炼操作实践_第2页
2/10

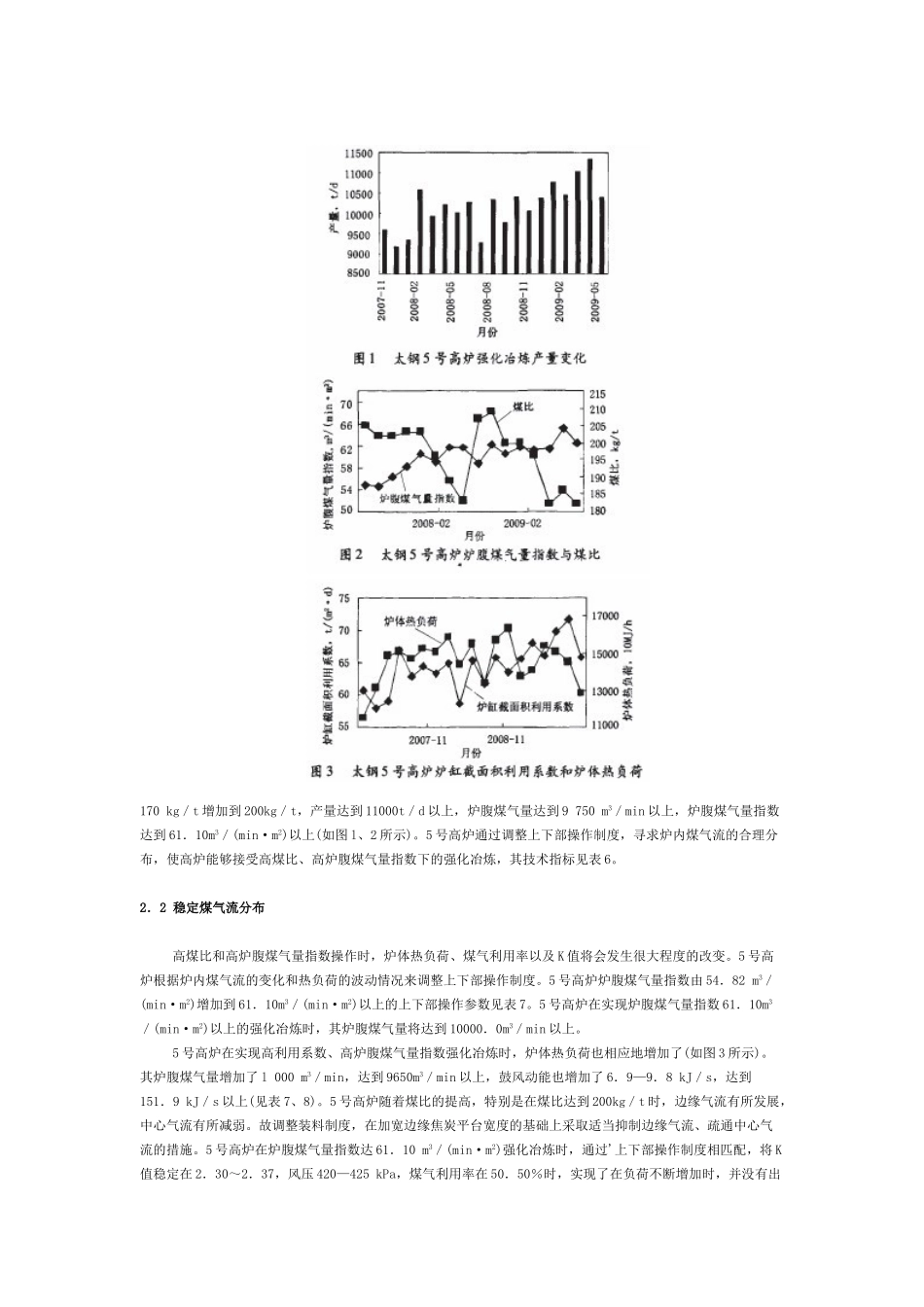

太钢4350m3高炉强化冶炼操作实践_第3页
3/10
太钢4350m3高炉强化冶炼操作实践发布时间:2010-12-16浏览次数:181文字颜色:字号:TTT视力保护:王红斌唐顺兵杨志荣(太钢不锈钢股份有限公司)摘要:太钢4350m3高炉通过加强原燃料管理,实施高富氧大喷煤操作,摸索调整操作制度和优化操作参数,实现了煤比200kg/t、利用系数2.48和炉腹煤气量指数61.10m3/(min·m2)以上的强化冶炼。关键词:大型高炉高富氧大喷煤炉腹煤气量指数PracticeonIntensifiedSmeltingOperationof4350m3BFinTaiyuanIronandSteelCo.,Ltd.WANGHong—-binTANGShun--bingYANGZhi—-rong(TaigangStainlessSteelCo.,Ltd.)Abstract4350m3BFofTISCOachievessuccessfulintensifiedsmeltingwith200kg/tcoalratio,2.48utilizationfactorandover61.10m3/(min·m2)gasflowatboshthroughtheeffortslikeenhancingtherawandfuelmaterials.highoxygenenrichmentandhighratioofPCI,optimizingoperationsystemandoperationdata.Keywordslargesizedblastfurnaceoxygenenrichmenthighratioofpulverizedcoalinjectionindexofboshgas高炉高煤比、高炉腹煤气量指数运行是钢铁企业降本增效的重大技术措施,在炼焦煤资源日益短缺和企业间竞争日趋激烈的今天更具有十分重要的意义。太钢5号高炉(4350m3)于2006年10月13日开炉,通过实施高富氧、大喷煤强化冶炼操作,煤比和高炉利用系数得到不断提高。进入2008年2月后(全年有8个月)连续5个月煤比都在200kg/t以上,2009年1月后高炉有效容积利用系数达2.48,炉缸截面积利用系数达到66.0以上,炉腹煤气量指数达到61.10m3/(min·m2)以上,而其燃料比仍维持在500kg/t左右,实现了高煤比、高炉腹煤气量指数下的低焦比、低燃料比强化冶炼。1原燃料质量控制管理1.1焦炭成分性能指标表1太钢5号高炉焦炭成分性能指标,%时间CRICSRM40M10灰分挥发分全硫固定碳2007年11-12月21.0971.389.75.412.111.210.6387.522008年上半年21.47189.95.412.021.20.6587.222008年下半年21.1971.189.85.412.131.230.6487.2高炉生产“七分原料、三分操作”。特别是焦炭质量要好,在炉内要起到很好的料柱骨架作用,其冷态强度要高、热态性能要好,对改善高炉透气性、保证炉缸顺利出好渣铁起着至关重要的作用[1]。5号高炉焦炭成分性能指标见表l。5号高炉焦炭的冷热态性能指标都比较好,但灰分比较高,在12.0%以上,不利于高煤比操作下渣比的降低和炉渣中Al2O3含量的控制,以确保炉渣具有良好的流动性和脱硫能力。1.2烧结矿成分性能指标高强度、高品位、冶金性能好的烧结矿能实现降低渣量、改善料柱透气性的目的⋯。2008年5号高炉所使用的烧结矿化学成分及主要指标见表2、3。表2太钢5号高炉烧结矿的主要理化性能指标。%TfeFeOAl2O3MgOSiO2R2TIRDI58.087.861.231.6851.977.826.2表3太钢5号高炉烧结矿的粒级分布,%-5mm5~10mm10~16mm16~25mm25~40mm+40mmMSmm2.5416.4420.719.92416.7223.9表4太钢5号高炉煤粉的成分及粒度,%灰分挥发分S固定球水分-200目9.7718.120.3772.1178.21.3煤粉成分性能指标2008年2月5号高炉在进行煤比200kg/t生产操作时,及时调整喷吹原煤的比例,在喷煤量达90t/h以上时,没有出现风口结焦和堵枪现象,确保了5号高炉在高煤比下安全稳定运行。5号高炉喷吹煤粉的成分指标见表4。1.4原燃料的综合性能指标确立合理的炉料结构和严格控制人炉粉率是高炉实现高煤比、高炉腹煤气量指数强化冶炼的重要条件。5号高炉原料基本结构为73.0%烧结矿+22.0%峨口球团矿+5.0%南非矿,2009年1月以后逐步降低球团矿配比,增加南非块矿配比。综合炉料高温性能得到改善。在高炉利用系数提高的同时想方设法增产烧结矿并维持足够的转鼓强度,原料结构逐步调整为75.0%烧结矿+15.0%峨口球团矿+10.0%南非矿,其原燃料的综合性能指标见表5。表5太钢5号高炉原燃料的综合性能指标品味%渣比kg/t返矿率%入炉粉率%返焦率%硫负荷kg/t硅负荷kg/t碱负荷kg/t锌负荷kg/t60≤290≤9.5≤5≤5≤3.1≤120≤1.88≤0.12强化冶炼操作及管理2.1高富氧大喷煤5号高炉实施逐步加大富氧量和喷煤量的操作方针来提高煤比和产量。富氧量由2008年年初的12000m3/h逐...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

太钢4350m3高炉强化冶炼操作实践

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
