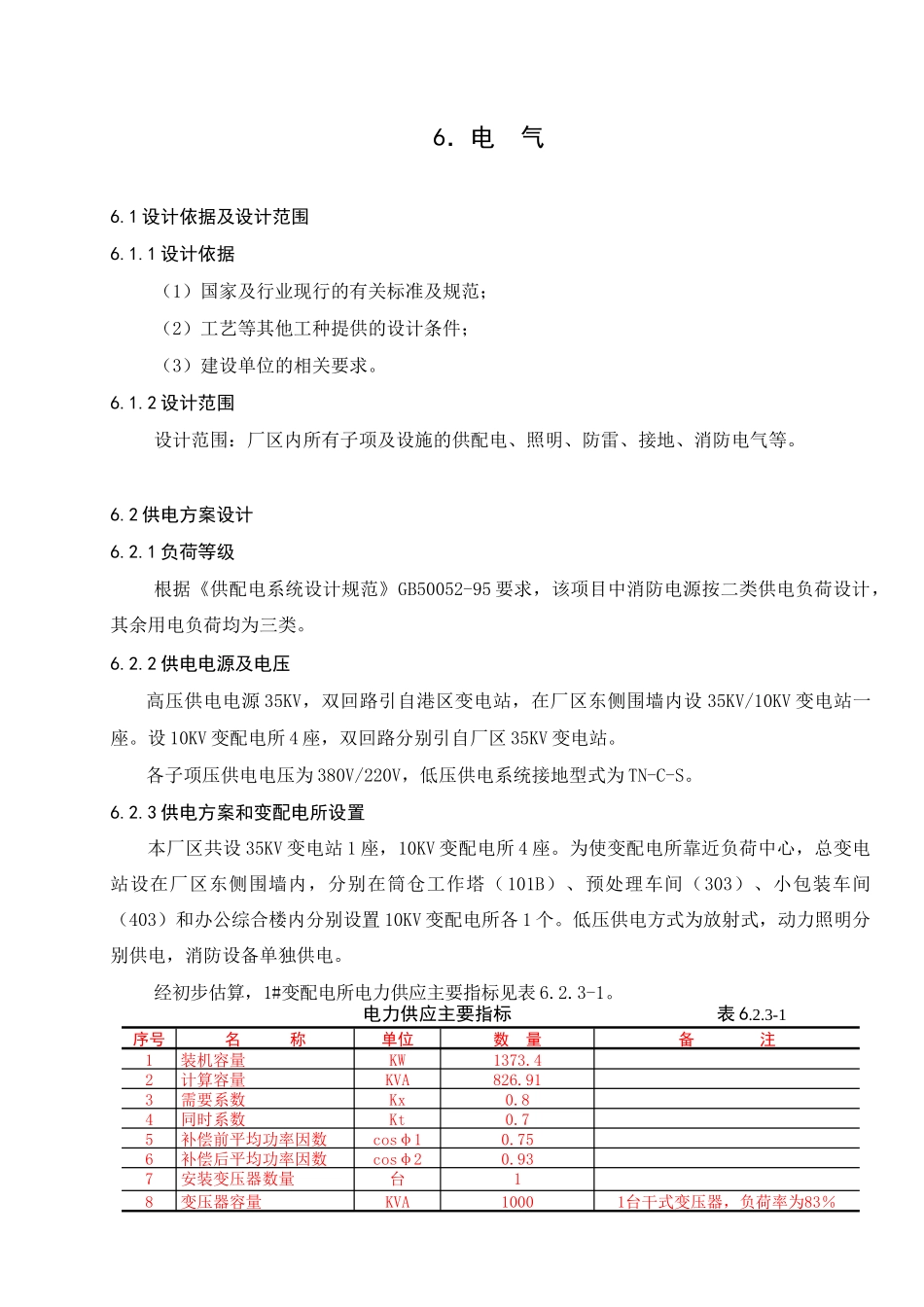

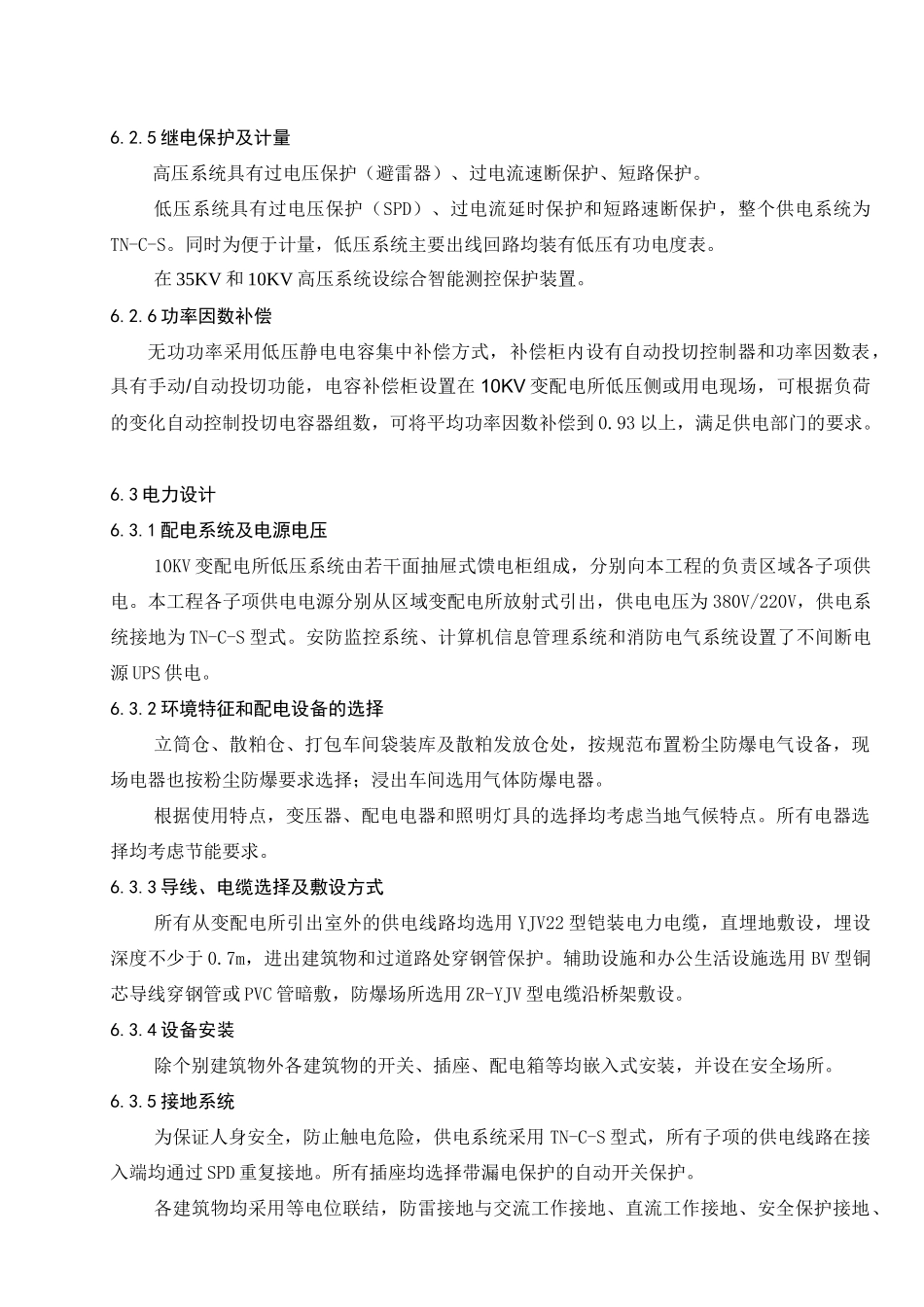

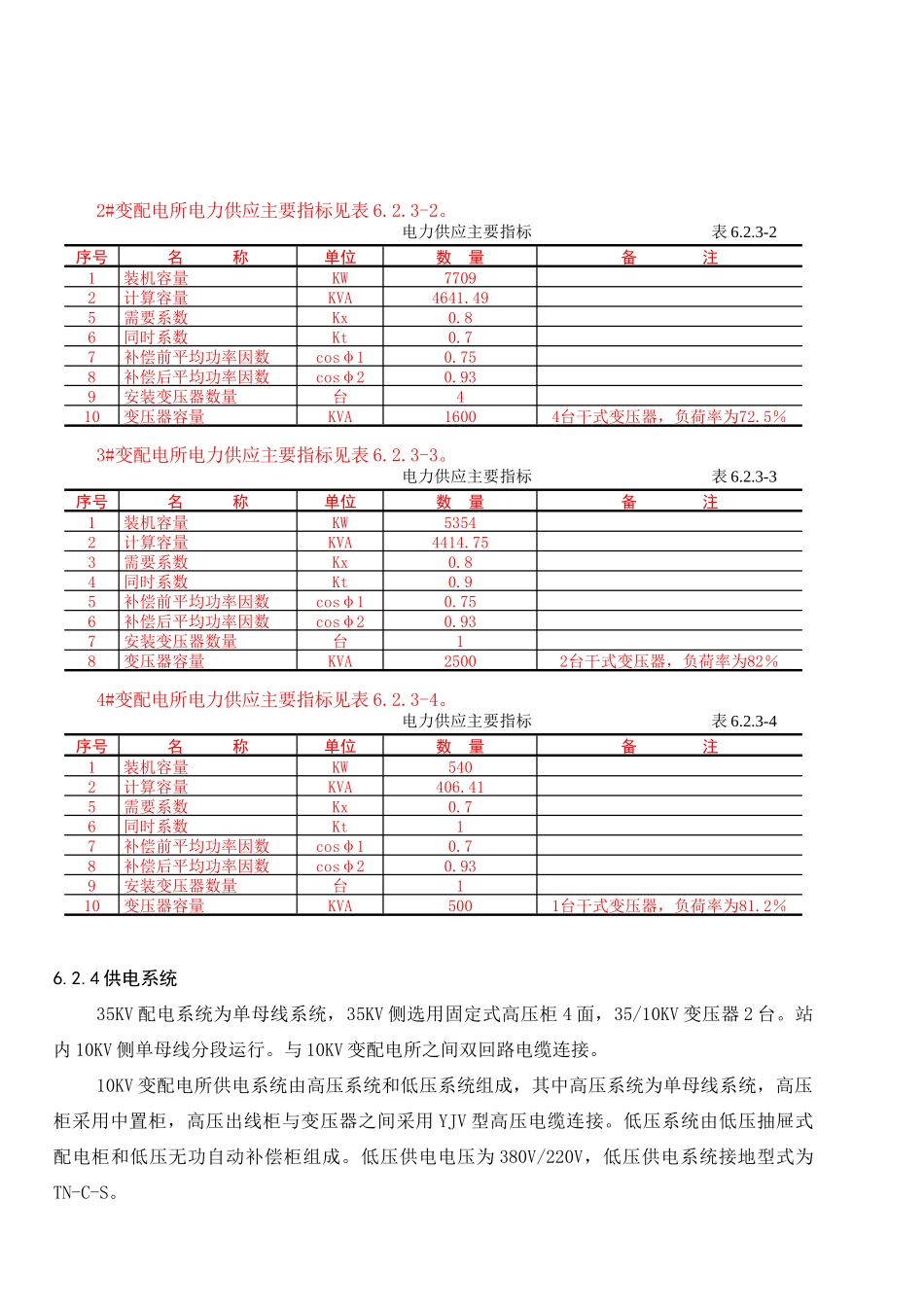

6．电气6.1设计依据及设计范围6.1.1设计依据（1）国家及行业现行的有关标准及规范；（2）工艺等其他工种提供的设计条件；（3）建设单位的相关要求。6.1.2设计范围设计范围：厂区内所有子项及设施的供配电、照明、防雷、接地、消防电气等。6.2供电方案设计6.2.1负荷等级根据《供配电系统设计规范》GB50052-95要求，该项目中消防电源按二类供电负荷设计，其余用电负荷均为三类。6.2.2供电电源及电压高压供电电源35KV，双回路引自港区变电站，在厂区东侧围墙内设35KV/10KV变电站一座。设10KV变配电所4座，双回路分别引自厂区35KV变电站。各子项压供电电压为380V/220V，低压供电系统接地型式为TN-C-S。6.2.3供电方案和变配电所设置本厂区共设35KV变电站1座，10KV变配电所4座。为使变配电所靠近负荷中心，总变电站设在厂区东侧围墙内，分别在筒仓工作塔（101B）、预处理车间（303）、小包装车间（403）和办公综合楼内分别设置10KV变配电所各1个。低压供电方式为放射式，动力照明分别供电，消防设备单独供电。经初步估算，1#变配电所电力供应主要指标见表6.2.3-1。电力供应主要指标表6.2.3-1序号名称单位数量备注1装机容量KW1373.42计算容量KVA826.913需要系数Kx0.84同时系数Kt0.75补偿前平均功率因数cosφ10.756补偿后平均功率因数cosφ20.937安装变压器数量台18变压器容量KVA10001台干式变压器，负荷率为83％2#变配电所电力供应主要指标见表6.2.3-2。电力供应主要指标表6.2.3-2序号名称单位数量备注1装机容量KW77092计算容量KVA4641.495需要系数Kx0.86同时系数Kt0.77补偿前平均功率因数cosφ10.758补偿后平均功率因数cosφ20.939安装变压器数量台410变压器容量KVA16004台干式变压器，负荷率为72.5％3#变配电所电力供应主要指标见表6.2.3-3。电力供应主要指标表6.2.3-3序号名称单位数量备注1装机容量KW53542计算容量KVA4414.753需要系数Kx0.84同时系数Kt0.95补偿前平均功率因数cosφ10.756补偿后平均功率因数cosφ20.937安装变压器数量台18变压器容量KVA25002台干式变压器，负荷率为82％4#变配电所电力供应主要指标见表6.2.3-4。电力供应主要指标表6.2.3-4序号名称单位数量备注1装机容量KW5402计算容量KVA406.415需要系数Kx0.76同时系数Kt17补偿前平均功率因数cosφ10.78补偿后平均功率因数cosφ20.939安装变压器数量台110变压器容量KVA5001台干式变压器，负荷率为81.2％6.2.4供电系统35KV配电系统为单母线系统，35KV侧选用固定式高压柜4面，35/10KV变压器2台。站内10KV侧单母线分段运行。与10KV变配电所之间双回路电缆连接。10KV变配电所供电系统由高压系统和低压系统组成，其中高压系统为单母线系统，高压柜采用中置柜，高压出线柜与变压器之间采用YJV型高压电缆连接。低压系统由低压抽屉式配电柜和低压无功自动补偿柜组成。低压供电电压为380V/220V，低压供电系统接地型式为TN-C-S。6.2.5继电保护及计量高压系统具有过电压保护（避雷器）、过电流速断保护、短路保护。低压系统具有过电压保护（SPD）、过电流延时保护和短路速断保护，整个供电系统为TN-C-S。同时为便于计量，低压系统主要出线回路均装有低压有功电度表。在35KV和10KV高压系统设综合智能测控保护装置。6.2.6功率因数补偿无功功率采用低压静电电容集中补偿方式，补偿柜内设有自动投切控制器和功率因数表，具有手动/自动投切功能，电容补偿柜设置在10KV变配电所低压侧或用电现场，可根据负荷的变化自动控制投切电容器组数，可将平均功率因数补偿到0.93以上，满足供电部门的要求。6.3电力设计6.3.1配电系统及电源电压10KV变配电所低压系统由若干面抽屉式馈电柜组成，分别向本工程的负责区域各子项供电。本工程各子项供电电源分别从区域变配电所放射式引出，供电电压为380V/220V，供电系统接地为TN-C-S型式。安防监控系统、计算机信息管理系统和消防电气系统设置了不间断电源UPS供电。6.3.2环境特征和配电设备的选择立筒仓、散粕仓、打包车间袋装库及散粕发放仓处，按规范布置粉尘防爆电气设备，现场电器也按粉尘防爆要求选择；浸出车间选用气体防爆电器。根据使用特点，变压器、配电电器和照明灯具的选择均考虑当地气候特...
