设备选型—换热器VIP免费

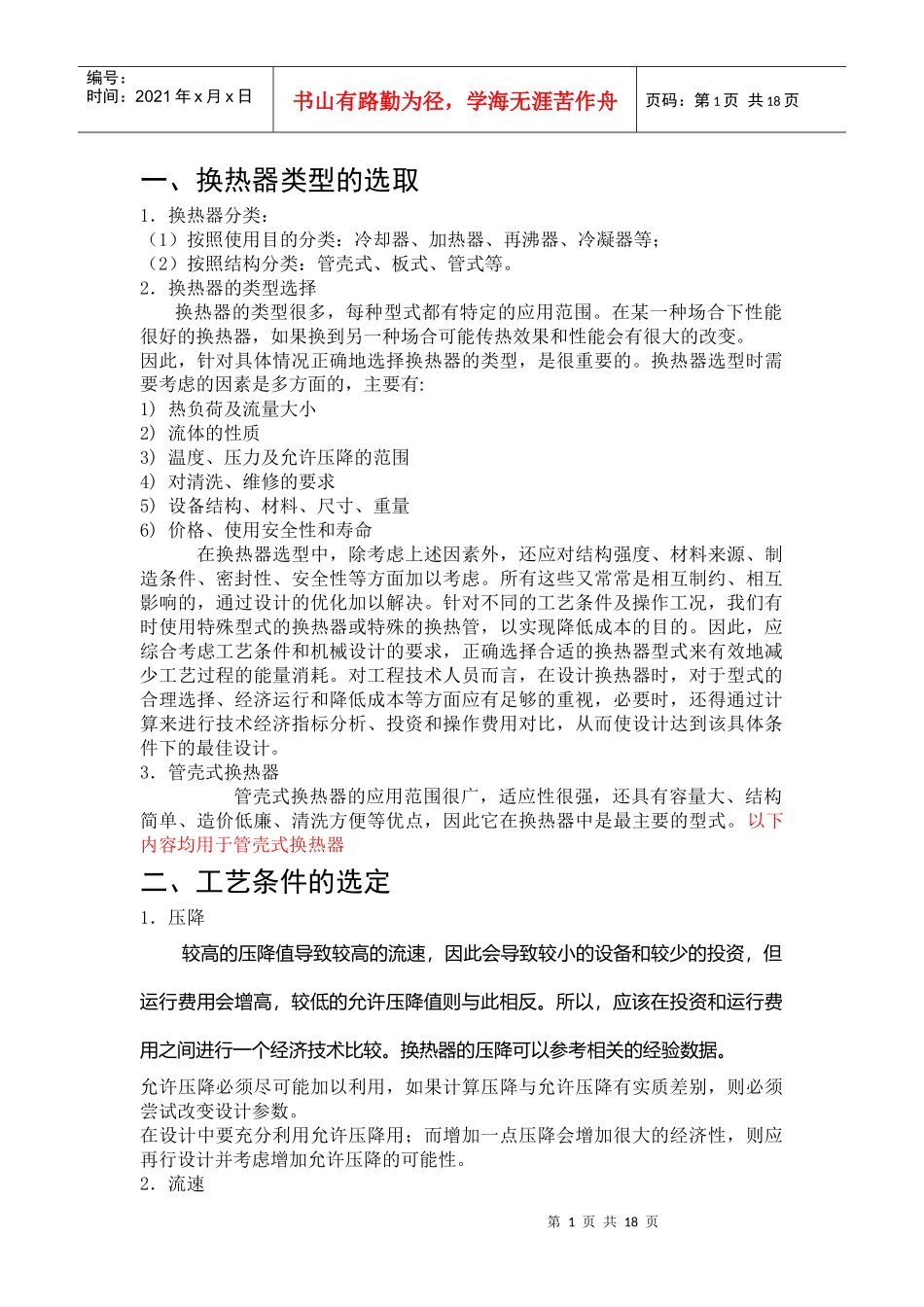

设备选型—换热器_第1页
1/18

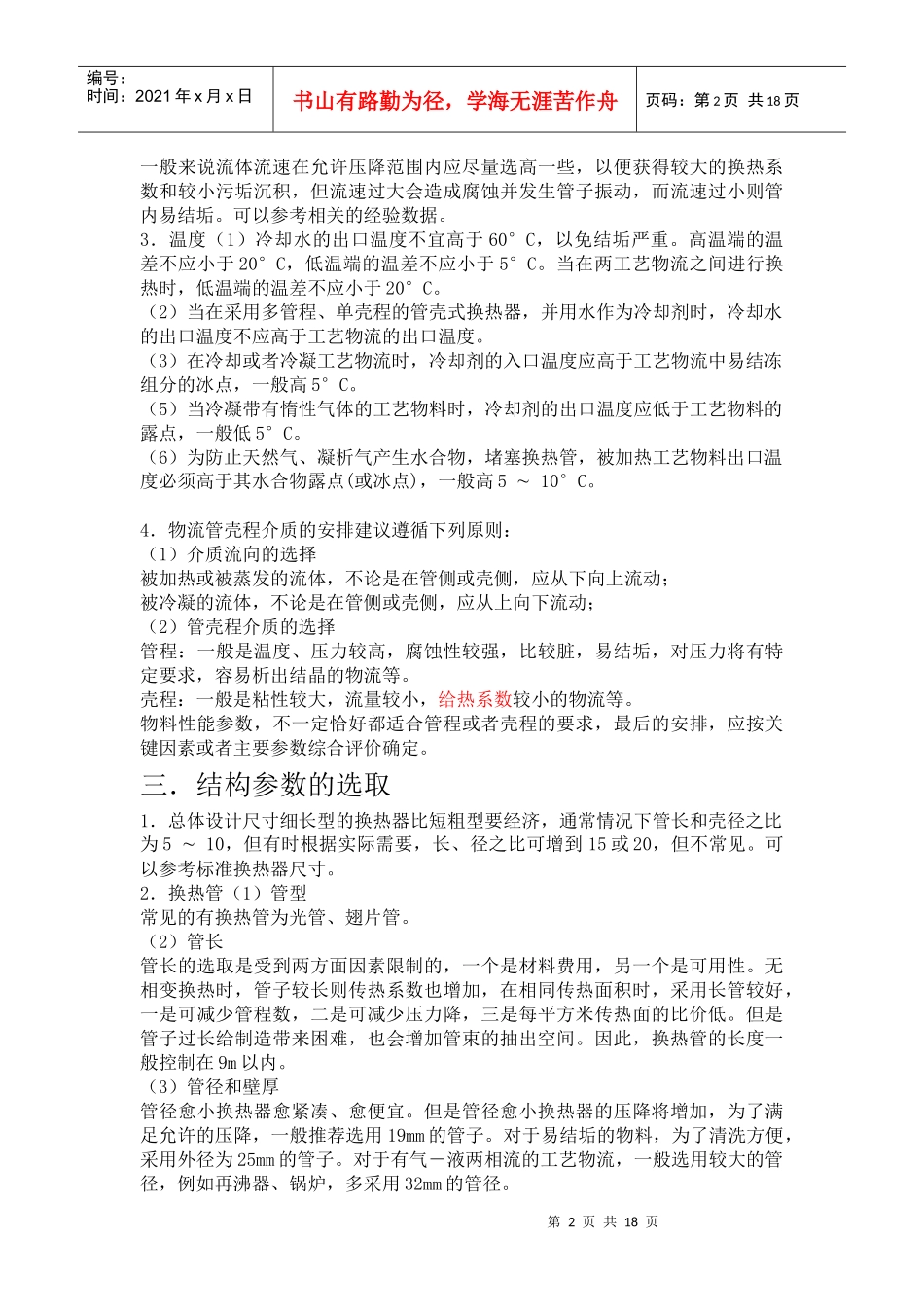

设备选型—换热器_第2页
2/18

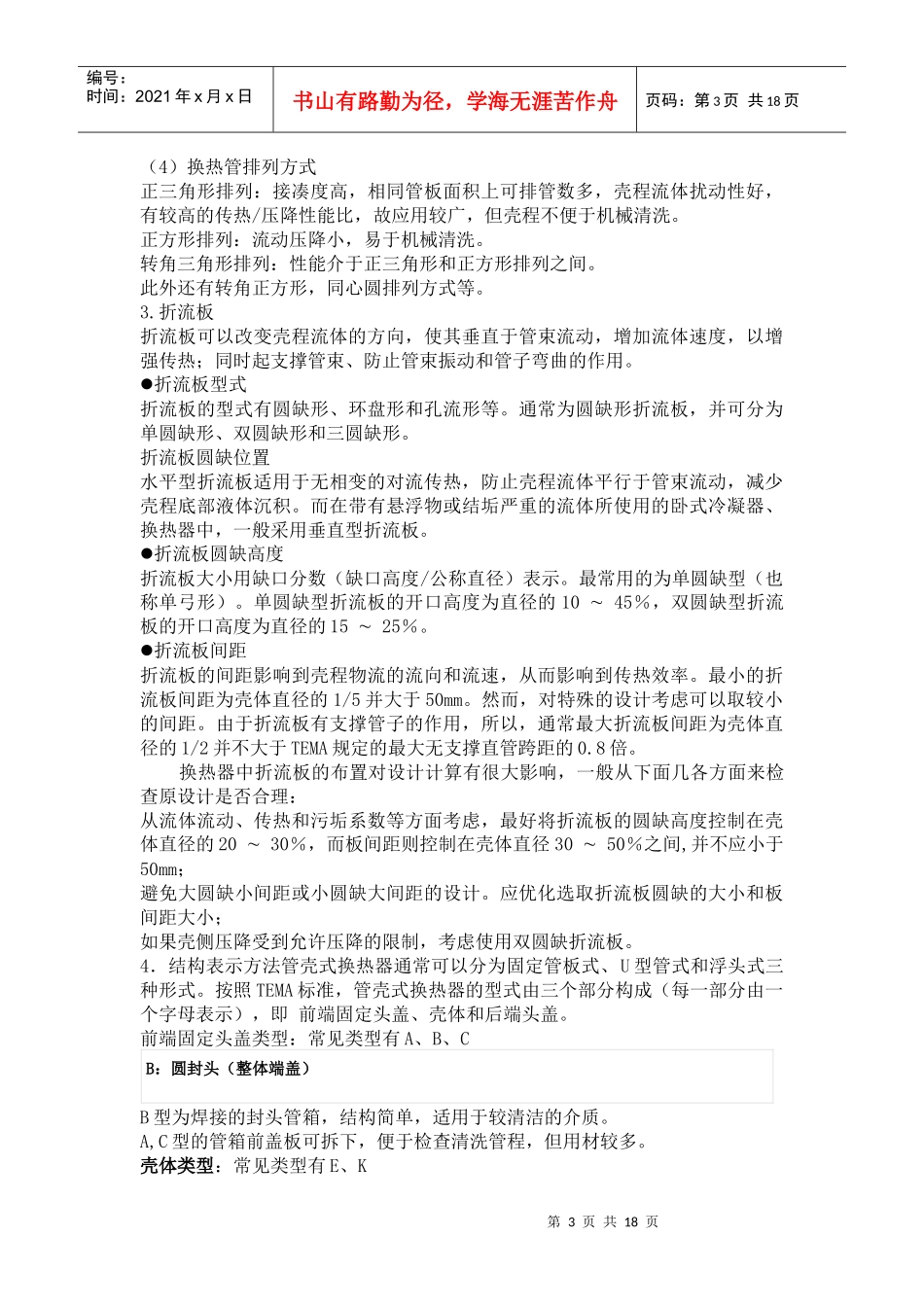

设备选型—换热器_第3页
3/18
第1页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共18页一、换热器类型的选取1.换热器分类:(1)按照使用目的分类:冷却器、加热器、再沸器、冷凝器等;(2)按照结构分类:管壳式、板式、管式等。2.换热器的类型选择换热器的类型很多,每种型式都有特定的应用范围。在某一种场合下性能很好的换热器,如果换到另一种场合可能传热效果和性能会有很大的改变。因此,针对具体情况正确地选择换热器的类型,是很重要的。换热器选型时需要考虑的因素是多方面的,主要有:1)热负荷及流量大小2)流体的性质3)温度、压力及允许压降的范围4)对清洗、维修的要求5)设备结构、材料、尺寸、重量6)价格、使用安全性和寿命在换热器选型中,除考虑上述因素外,还应对结构强度、材料来源、制造条件、密封性、安全性等方面加以考虑。所有这些又常常是相互制约、相互影响的,通过设计的优化加以解决。针对不同的工艺条件及操作工况,我们有时使用特殊型式的换热器或特殊的换热管,以实现降低成本的目的。因此,应综合考虑工艺条件和机械设计的要求,正确选择合适的换热器型式来有效地减少工艺过程的能量消耗。对工程技术人员而言,在设计换热器时,对于型式的合理选择、经济运行和降低成本等方面应有足够的重视,必要时,还得通过计算来进行技术经济指标分析、投资和操作费用对比,从而使设计达到该具体条件下的最佳设计。3.管壳式换热器管壳式换热器的应用范围很广,适应性很强,还具有容量大、结构简单、造价低廉、清洗方便等优点,因此它在换热器中是最主要的型式。以下内容均用于管壳式换热器二、工艺条件的选定1.压降较高的压降值导致较高的流速,因此会导致较小的设备和较少的投资,但运行费用会增高,较低的允许压降值则与此相反。所以,应该在投资和运行费用之间进行一个经济技术比较。换热器的压降可以参考相关的经验数据。允许压降必须尽可能加以利用,如果计算压降与允许压降有实质差别,则必须尝试改变设计参数。在设计中要充分利用允许压降用;而增加一点压降会增加很大的经济性,则应再行设计并考虑增加允许压降的可能性。2.流速第2页共18页第1页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共18页一般来说流体流速在允许压降范围内应尽量选高一些,以便获得较大的换热系数和较小污垢沉积,但流速过大会造成腐蚀并发生管子振动,而流速过小则管内易结垢。可以参考相关的经验数据。3.温度(1)冷却水的出口温度不宜高于60°C,以免结垢严重。高温端的温差不应小于20°C,低温端的温差不应小于5°C。当在两工艺物流之间进行换热时,低温端的温差不应小于20°C。(2)当在采用多管程、单壳程的管壳式换热器,并用水作为冷却剂时,冷却水的出口温度不应高于工艺物流的出口温度。(3)在冷却或者冷凝工艺物流时,冷却剂的入口温度应高于工艺物流中易结冻组分的冰点,一般高5°C。(5)当冷凝带有惰性气体的工艺物料时,冷却剂的出口温度应低于工艺物料的露点,一般低5°C。(6)为防止天然气、凝析气产生水合物,堵塞换热管,被加热工艺物料出口温度必须高于其水合物露点(或冰点),一般高510°C。4.物流管壳程介质的安排建议遵循下列原则:(1)介质流向的选择被加热或被蒸发的流体,不论是在管侧或壳侧,应从下向上流动;被冷凝的流体,不论是在管侧或壳侧,应从上向下流动;(2)管壳程介质的选择管程:一般是温度、压力较高,腐蚀性较强,比较脏,易结垢,对压力将有特定要求,容易析出结晶的物流等。壳程:一般是粘性较大,流量较小,给热系数较小的物流等。物料性能参数,不一定恰好都适合管程或者壳程的要求,最后的安排,应按关键因素或者主要参数综合评价确定。三.结构参数的选取1.总体设计尺寸细长型的换热器比短粗型要经济,通常情况下管长和壳径之比为510,但有时根据实际需要,长、径之比可增到15或20,但不常见。可以参考标准换热器尺寸。2.换热管(1)管型常见的有换热管为光管、翅片管。(2)管长管长的选取是受到两方面因素限制的,一个是材料费用,另一个是可用性。无相变换热时,管子较长则传热系...
