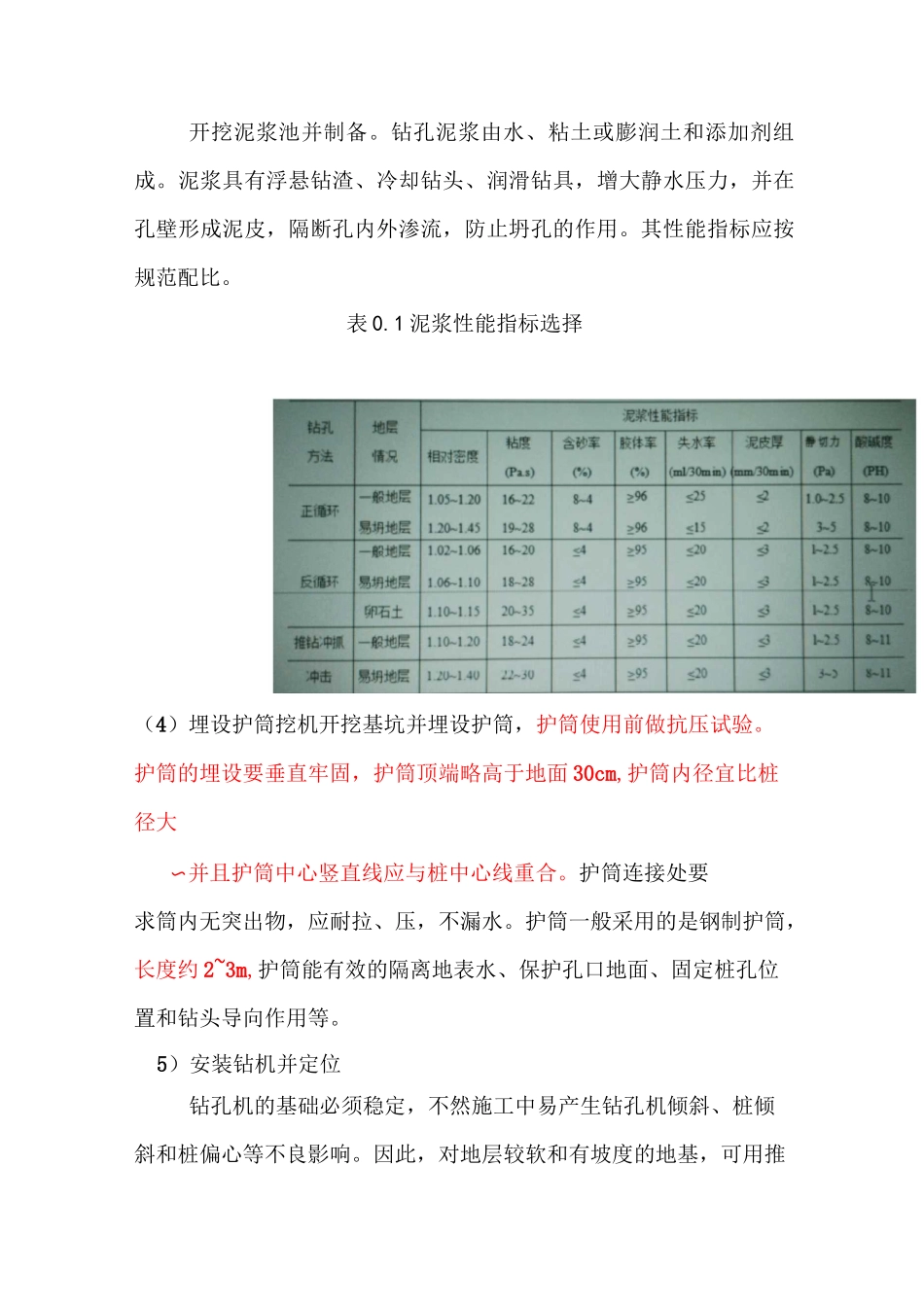

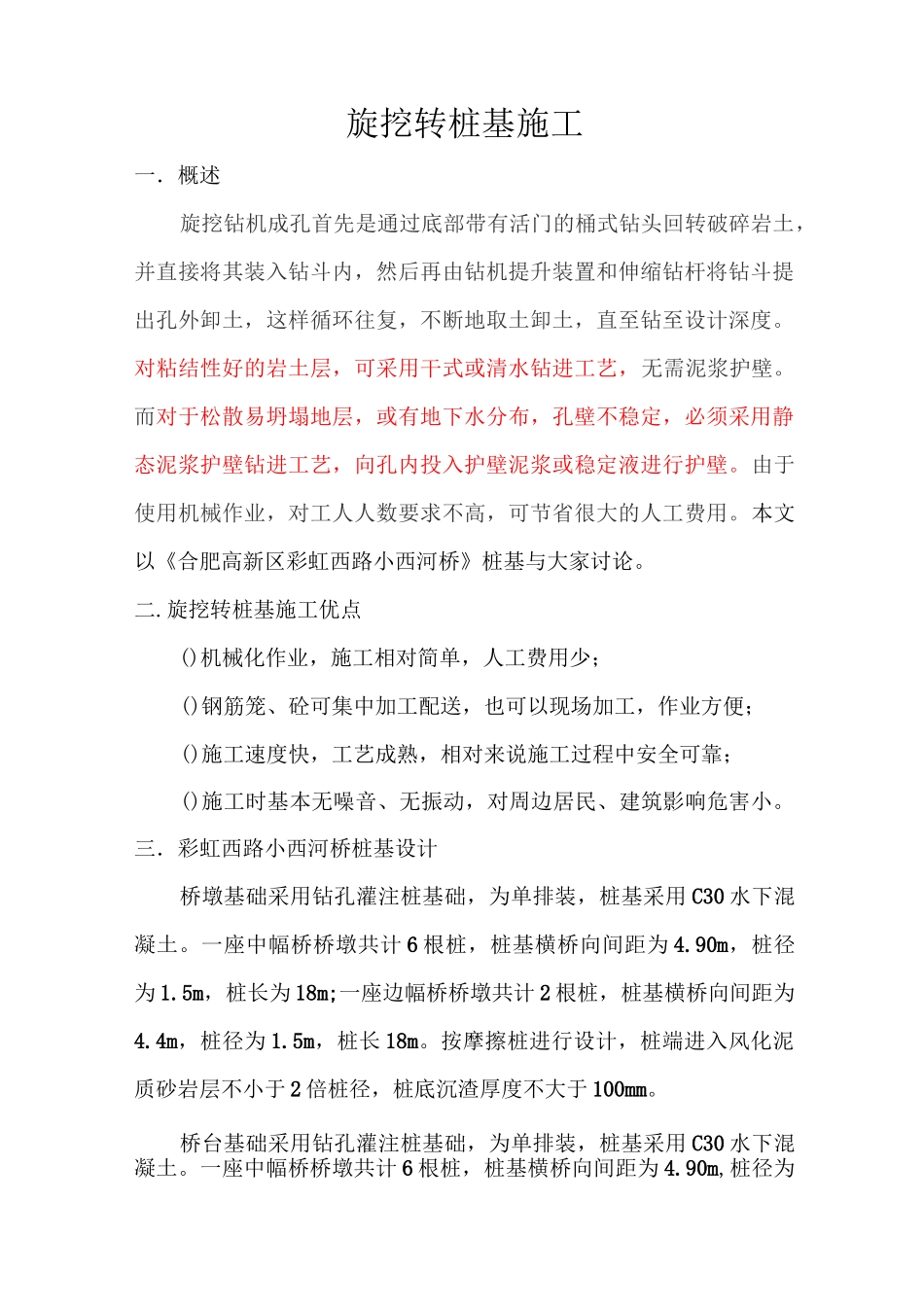

旋挖转桩基施工一．概述旋挖钻机成孔首先是通过底部带有活门的桶式钻头回转破碎岩土，并直接将其装入钻斗内，然后再由钻机提升装置和伸缩钻杆将钻斗提出孔外卸土，这样循环往复，不断地取土卸土，直至钻至设计深度。对粘结性好的岩土层，可采用干式或清水钻进工艺，无需泥浆护壁。而对于松散易坍塌地层，或有地下水分布，孔壁不稳定，必须采用静态泥浆护壁钻进工艺，向孔内投入护壁泥浆或稳定液进行护壁。由于使用机械作业，对工人人数要求不高，可节省很大的人工费用。本文以《合肥高新区彩虹西路小西河桥》桩基与大家讨论。二.旋挖转桩基施工优点()机械化作业，施工相对简单，人工费用少；()钢筋笼、砼可集中加工配送，也可以现场加工，作业方便；()施工速度快，工艺成熟，相对来说施工过程中安全可靠；()施工时基本无噪音、无振动，对周边居民、建筑影响危害小。三．彩虹西路小西河桥桩基设计桥墩基础采用钻孔灌注桩基础，为单排装，桩基采用C30水下混凝土。一座中幅桥桥墩共计6根桩，桩基横桥向间距为4.90m，桩径为1.5m，桩长为18m;一座边幅桥桥墩共计2根桩，桩基横桥向间距为4.4m，桩径为1.5m，桩长18m。按摩擦桩进行设计，桩端进入风化泥质砂岩层不小于2倍桩径，桩底沉渣厚度不大于100mm。桥台基础采用钻孔灌注桩基础，为单排装，桩基采用C30水下混凝土。一座中幅桥桥墩共计6根桩，桩基横桥向间距为4.90m,桩径为1.5m,桩长为22m;—座边幅桥桥台共计2根桩，桩基横桥向间距为4.4m，桩径为1.5m，桩长22m。按摩擦桩进行设计，桩端进入风化泥质砂岩层不小于1倍桩径，桩底沉渣厚度不大于100mm。桩基采用长度和入岩深度双控。四．施工方案本设计采用全封闭施工。在施工下部结构的同时，进行上部T梁的预制一T梁安装，浇筑湿接缝一浇筑桥面现浇层一浇筑沥青混凝土铺装及附属设施—成桥。施工时应注意对环境的保护，不得乱排泥浆，泥浆及钻渣应收集在指定场所统一处理，避免造成环境和水体污染。下部结构施工结束应注意清理河道，严禁将临时设施遗留在河道内。五．本桥桩基施工流程（1）场地整平施工桥台时，清除表面杂填土后素土回填至桩顶高程以上1m位置，河道坡度按1：2比例和预设2m平台进行修整后形成钻孔平台，平台需压实，压实度不得低于94%，护坡处压实度不低于90%，平台须牢靠稳定，能承受工作时所有静、动荷载，确保成孔质量和安全。再进行钻孔灌注桩的施工。（2）桩位放线施工场地符合要求后，技术员使用全站仪按照图纸进行桩位放样，在仪器使用前必须进行检定，同时，检定合格证书复印件传真至处施工技术质量科存档。其精度要求误差在5mm范围内，做好桩位放样、复测及标记。（3）泥浆制备开挖泥浆池并制备。钻孔泥浆由水、粘土或膨润土和添加剂组成。泥浆具有浮悬钻渣、冷却钻头、润滑钻具，增大静水压力，并在孔壁形成泥皮，隔断孔内外渗流，防止坍孔的作用。其性能指标应按规范配比。表0.1泥浆性能指标选择（4）埋设护筒挖机开挖基坑并埋设护筒，护筒使用前做抗压试验。护筒的埋设要垂直牢固，护筒顶端略高于地面30cm,护筒内径宜比桩径大〜并且护筒中心竖直线应与桩中心线重合。护筒连接处要求筒内无突出物，应耐拉、压，不漏水。护筒一般采用的是钢制护筒，长度约2~3m,护筒能有效的隔离地表水、保护孔口地面、固定桩孔位置和钻头导向作用等。5）安装钻机并定位钻孔机的基础必须稳定，不然施工中易产生钻孔机倾斜、桩倾斜和桩偏心等不良影响。因此，对地层较软和有坡度的地基，可用推土机推平，再垫上钢板或枕木加固。钻机就位必须稳固、周正、水平。钻头中心与桩位中心误差不大于10mm。（6）钻进并成孔钻机在施工中必须严格按照操作要求进行，钻机不得过度碰击护筒，必须对好中心线及垂直度，保证成孔质量。在钻机施工过程中要注意不断添加泥浆，保证泥浆面至少不低于护筒底部，以保证孔壁的稳定。要随时检查成孔是否有偏斜现象，开钻过程中不断对钻孔的深度、直径、孔位和孔形等进行检查并记录。（7）下钢筋笼和钢导管钢筋笼要按设计制作，其焊接长度是钢筋的10d倍，焊接光滑饱满，无焊渣。吊运、入孔时注意防止其扭曲变形，安装时要保持垂直，吊筋长度要精确计算，定位...
