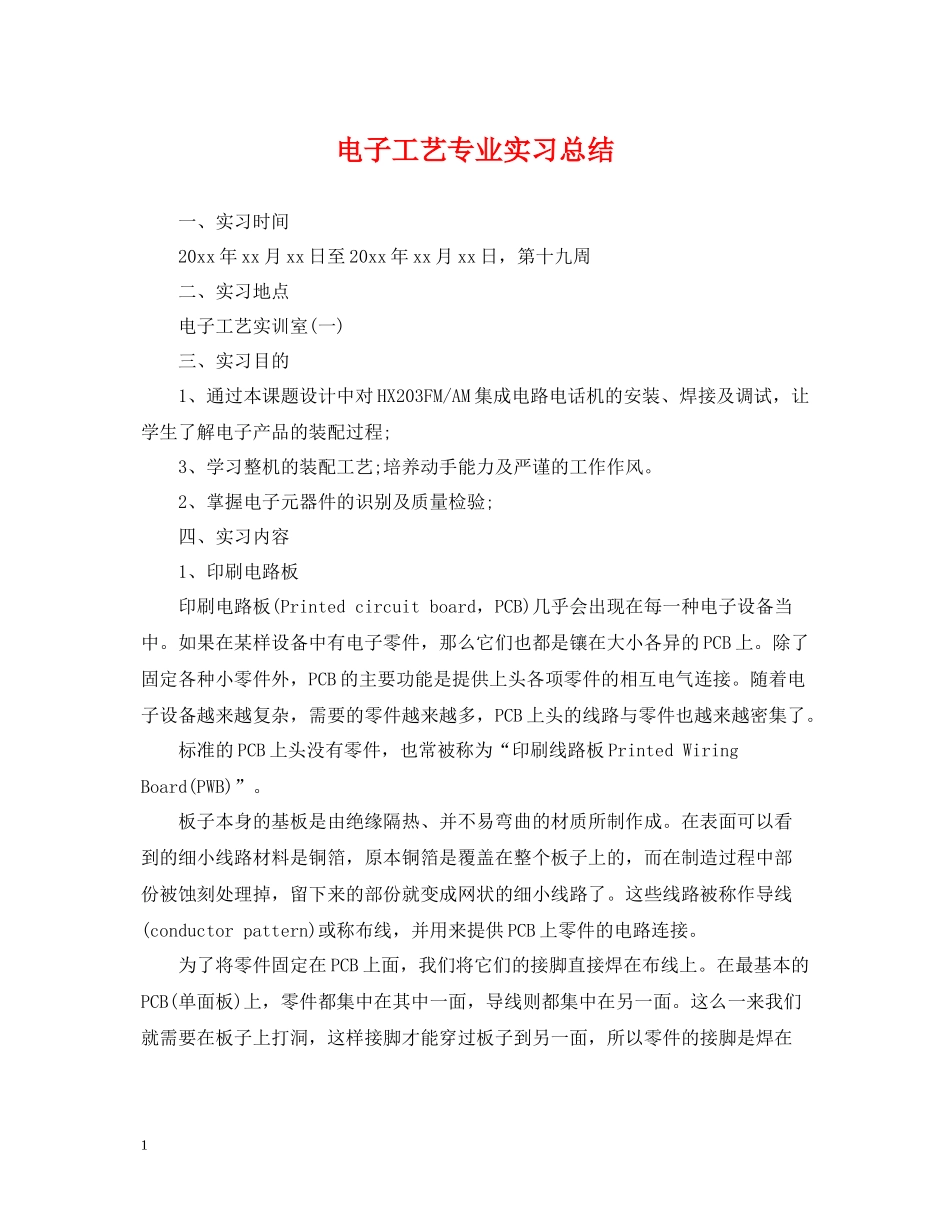

电子工艺专业实习总结一、实习时间20xx年xx月xx日至20xx年xx月xx日,第十九周二、实习地点电子工艺实训室(一)三、实习目的1、通过本课题设计中对HX203FM/AM集成电路电话机的安装、焊接及调试,让学生了解电子产品的装配过程;3、学习整机的装配工艺;培养动手能力及严谨的工作作风
2、掌握电子元器件的识别及质量检验;四、实习内容1、印刷电路板印刷电路板(Printedcircuitboard,PCB)几乎会出现在每一种电子设备当中
如果在某样设备中有电子零件,那么它们也都是镶在大小各异的PCB上
除了固定各种小零件外,PCB的主要功能是提供上头各项零件的相互电气连接
随着电子设备越来越复杂,需要的零件越来越多,PCB上头的线路与零件也越来越密集了
标准的PCB上头没有零件,也常被称为“印刷线路板PrintedWiringBoard(PWB)”
板子本身的基板是由绝缘隔热、并不易弯曲的材质所制作成
在表面可以看到的细小线路材料是铜箔,原本铜箔是覆盖在整个板子上的,而在制造过程中部份被蚀刻处理掉,留下来的部份就变成网状的细小线路了
这些线路被称作导线(conductorpattern)或称布线,并用来提供PCB上零件的电路连接
为了将零件固定在PCB上面,我们将它们的接脚直接焊在布线上
在最基本的PCB(单面板)上,零件都集中在其中一面,导线则都集中在另一面
这么一来我们就需要在板子上打洞,这样接脚才能穿过板子到另一面,所以零件的接脚是焊在1此资料由网络收集而来,如有侵权请告知上传者立即删除
资料共分享,我们负责传递知识

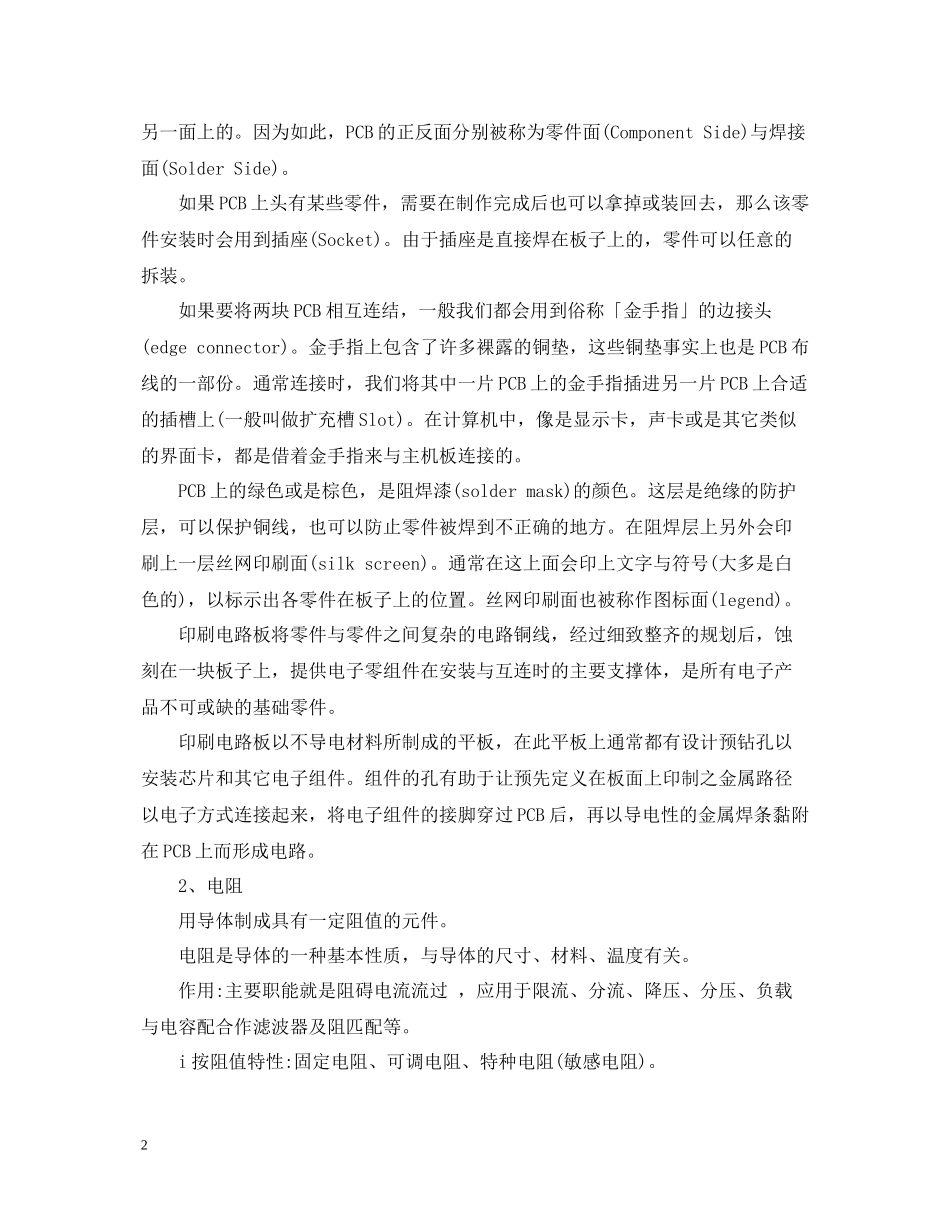

因为如此,PCB的正反面分别被称为零件面(ComponentSide)与焊接面(SolderSide)
如果PCB上头有某些零件,需要在制作完成后也可以拿掉
