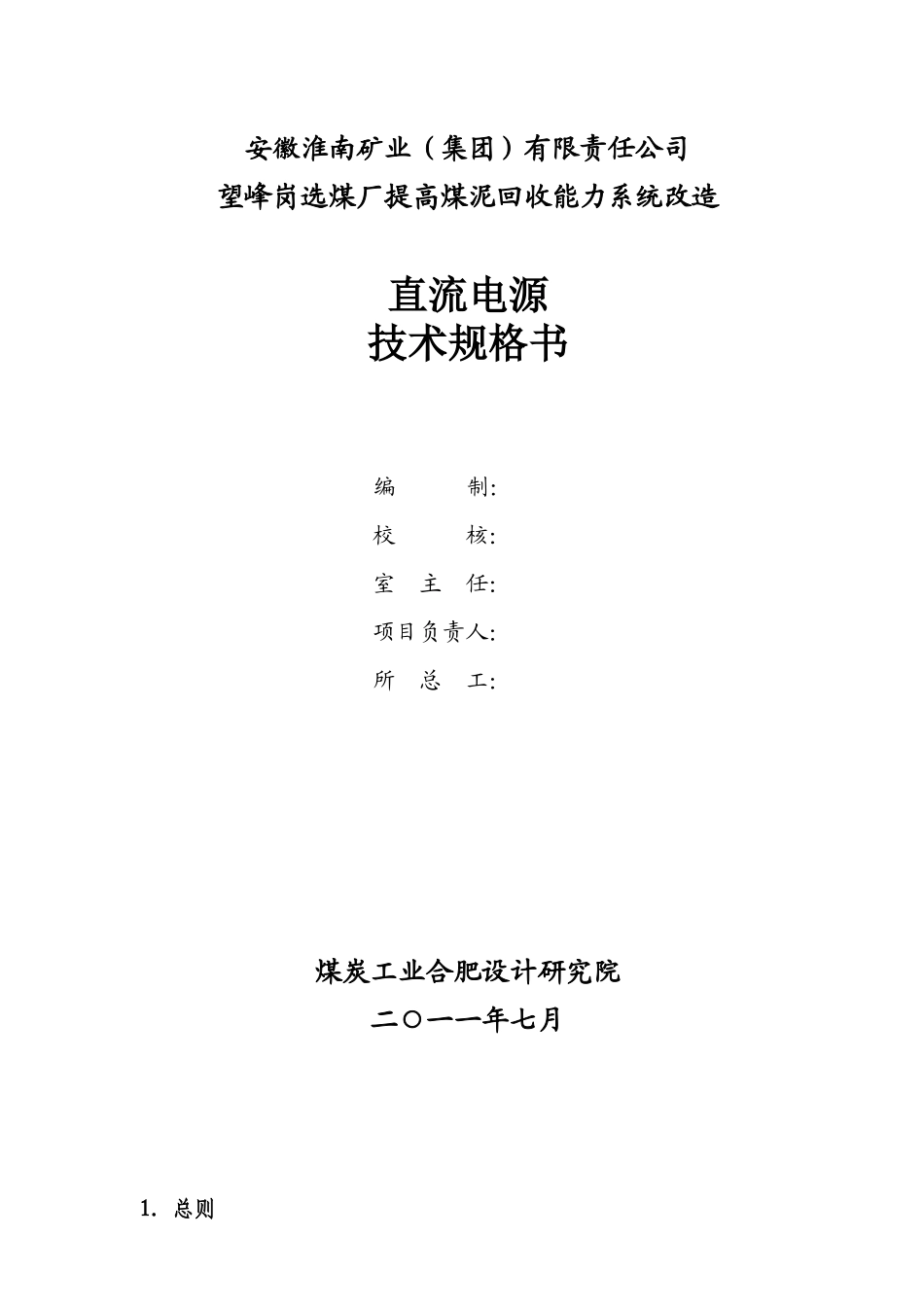

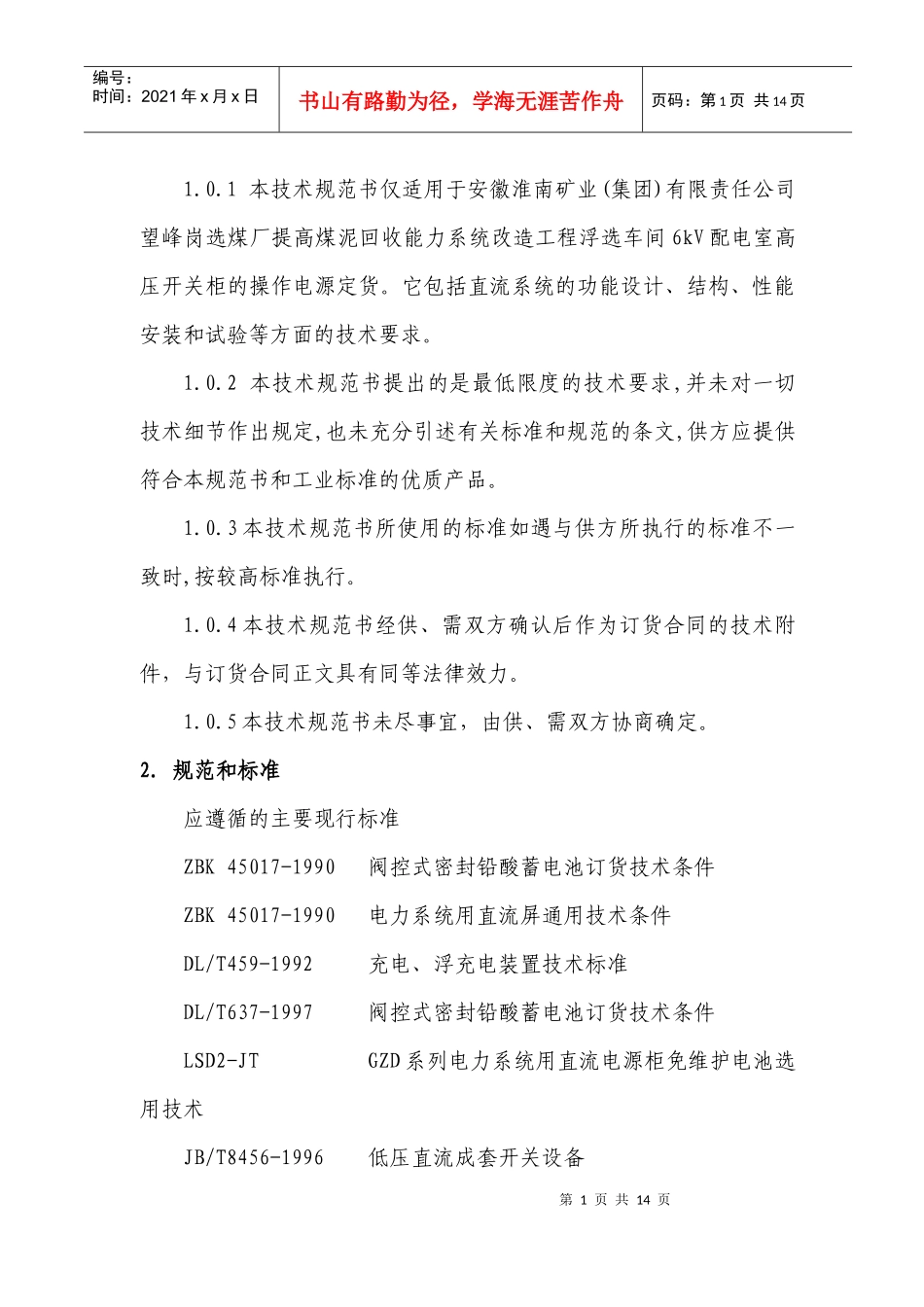

安徽淮南矿业（集团）有限责任公司望峰岗选煤厂提高煤泥回收能力系统改造直流电源技术规格书编制：校核：室主任：项目负责人：所总工：煤炭工业合肥设计研究院二○一一年七月1.总则第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页1.0.1本技术规范书仅适用于安徽淮南矿业(集团)有限责任公司望峰岗选煤厂提高煤泥回收能力系统改造工程浮选车间6kV配电室高压开关柜的操作电源定货。它包括直流系统的功能设计、结构、性能安装和试验等方面的技术要求。1.0.2本技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,供方应提供符合本规范书和工业标准的优质产品。1.0.3本技术规范书所使用的标准如遇与供方所执行的标准不一致时,按较高标准执行。1.0.4本技术规范书经供、需双方确认后作为订货合同的技术附件，与订货合同正文具有同等法律效力。1.0.5本技术规范书未尽事宜，由供、需双方协商确定。2.规范和标准应遵循的主要现行标准ZBK45017-1990阀控式密封铅酸蓄电池订货技术条件ZBK45017-1990电力系统用直流屏通用技术条件DL/T459-1992充电、浮充电装置技术标准DL/T637-1997阀控式密封铅酸蓄电池订货技术条件LSD2-JTGZD系列电力系统用直流电源柜免维护电池选用技术JB/T8456-1996低压直流成套开关设备第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页GB3859半导体电力变流器DL/T5120-2000小型电力工程直流系统设计规程YD/T99-1996通信用阀控式密封铅酸蓄电池技术要求和检验方法IEC896-2固定型铅酸蓄电池一般要求和试验方法DL/T5044-95火力发电厂、变电所直流系统设计技术规定SDJ9-1999电测量及电能计量装置设计技术规程3.环境条件3.1周围空气温度最高温度：38.7℃最低温度：0.1℃3.2环境相对湿度：日平均值：79～86%(25℃)3.3海拔高度：4m3.4地震烈度：7度（0.15g）3.5防护等级IP30级4.工程概况及供货范围4.1工程概况电气主接线6kV采用分段单母线，直流系统选用1组30Ah阀控式免维护铅酸蓄电池，配1套充电/浮充电装置，直流电压采用第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页220V。直流电源柜1台设计，安装6kV配电室。4.2供货范围蓄电池30Ah1组充电/浮充电装置1套双路交流进线电源切换装置1套有源逆变蓄电池放电装置1套（2kVA）微机绝缘在线监测装置1套母线自动/手动调压装置1套电池巡检装置1套监控单元1套直流馈线回路1套测量表计和保护控制单元1套5.技术要求5.1主要技术参数及性能指标要求序号项目内容1交流输入电压三相380V±15%2交流输入频率50±10%Hz3直流额定输出电压DC220V第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页4电池容量30Ah5充电机输出额定电流（充电模块己含N+1冗余）6稳流精度≤±0.5%7稳压精度≤±0.5%8纹波系数≤0.5%9功率因数≥0.9510效率≥93%11模块间输出电流不平衡度≤±3%12防雷能力≥40kA13工频耐压2kV，50Hz14可靠性指标（MTBF）≥80000小时15噪声≤45dB16外壳防护等级IP305.2充电/浮充电装置要求5.2.1充电/浮充电装置采用高频开关电源模块并联组成，N+1热备份方式。5.2.2充电/浮充电装置应具有稳压、稳流及限流性能和定流、恒压性能以及相对应的信号报警功能。第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页5.2.3充电/浮充电装置应满足自动补充、浮充和均衡充电运行的要求，并具有手动充电、浮充电功能。5.2.4充电/浮充电装置应具有智能化电池管理功能，采用模块化结构，可采集电池电压、电流和电池环境温度。5.2.5充电/浮充电装置应内置有CPU，可自动完成对模块本身的监控和管理，并能与中央监控单元通讯。5.2.6充电/浮充电装置应采用软开关技术，具有手动、自动和受监控系统控制运行模式。5.2.7充电/浮充电装置应采用全隔离防尘结构。5.2.8充电/浮充电装置波纹系数≤0.1%，稳流精度≤±0.5%，稳压精度≤±0.5%，效率≥90%，运行噪声不超过45dB（屏前1m处...
