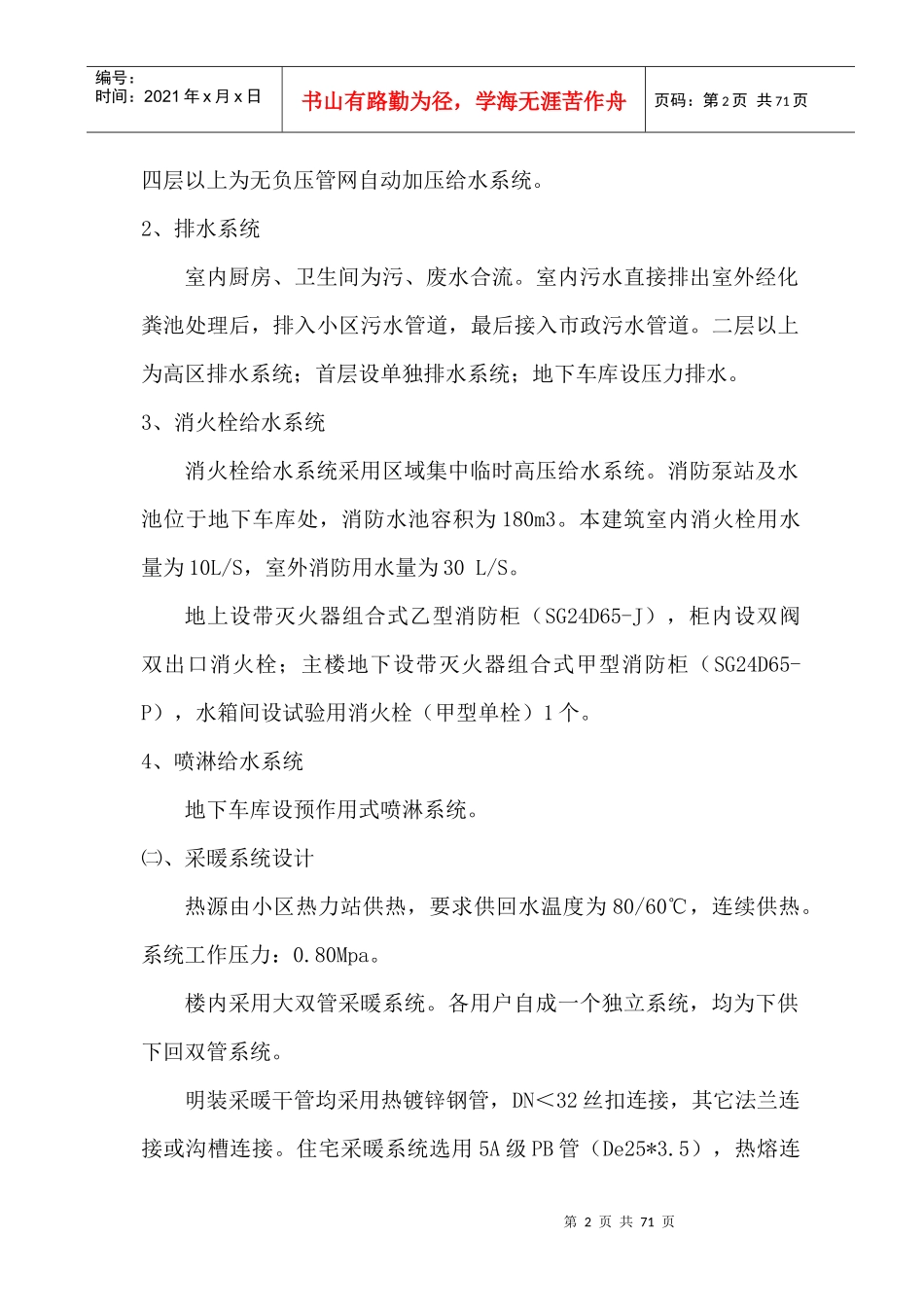

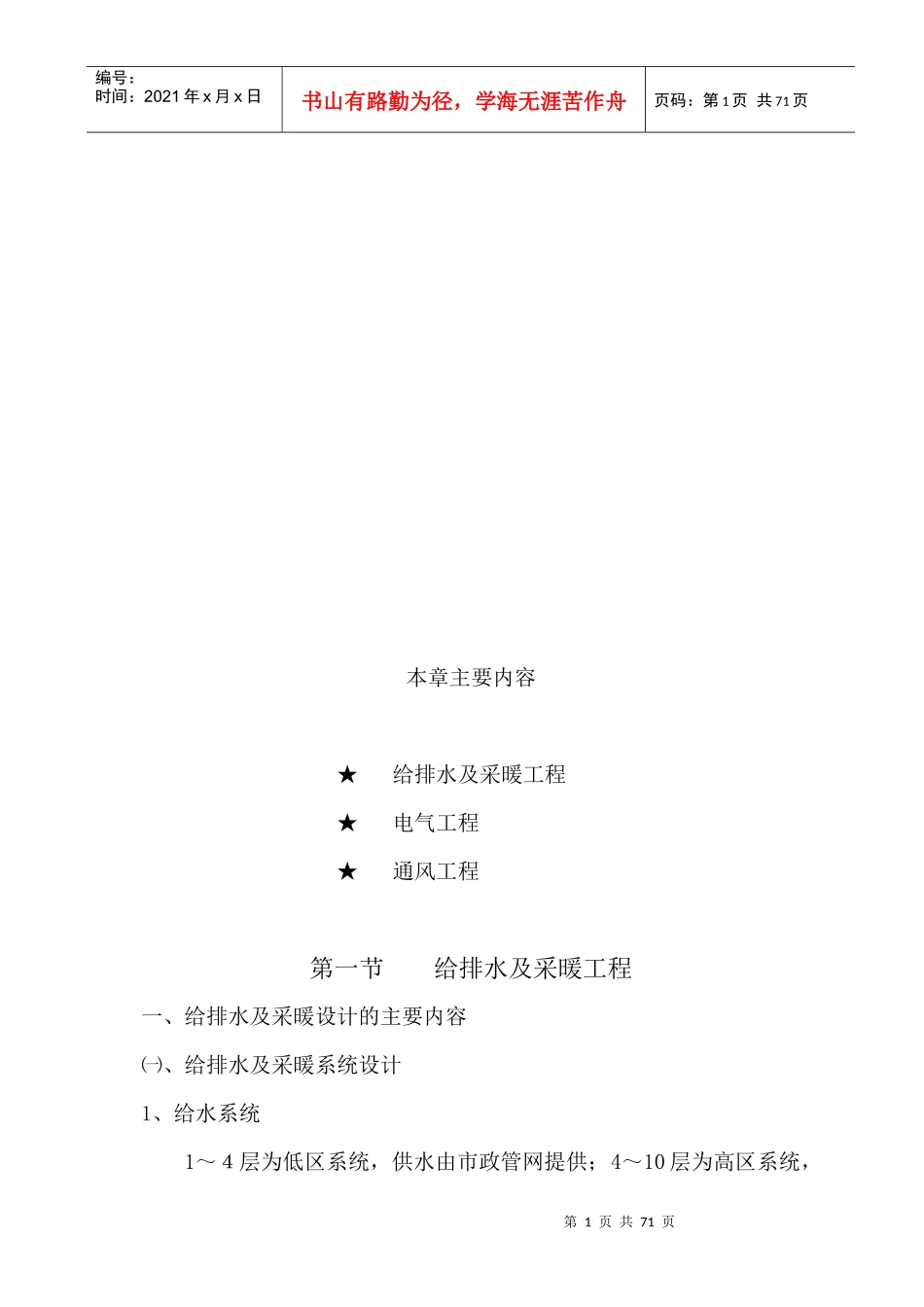

第1页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共71页本章主要内容★给排水及采暖工程★电气工程★通风工程第一节给排水及采暖工程一、给排水及采暖设计的主要内容㈠、给排水及采暖系统设计1、给水系统1～４层为低区系统，供水由市政管网提供；4～10层为高区系统，第2页共71页第1页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共71页四层以上为无负压管网自动加压给水系统。2、排水系统室内厨房、卫生间为污、废水合流。室内污水直接排出室外经化粪池处理后，排入小区污水管道，最后接入市政污水管道。二层以上为高区排水系统；首层设单独排水系统；地下车库设压力排水。3、消火栓给水系统消火栓给水系统采用区域集中临时高压给水系统。消防泵站及水池位于地下车库处，消防水池容积为180m3。本建筑室内消火栓用水量为10L/S，室外消防用水量为30L/S。地上设带灭火器组合式乙型消防柜（SG24D65-J），柜内设双阀双出口消火栓；主楼地下设带灭火器组合式甲型消防柜（SG24D65-P），水箱间设试验用消火栓（甲型单栓）1个。4、喷淋给水系统地下车库设预作用式喷淋系统。㈡、采暖系统设计热源由小区热力站供热，要求供回水温度为80/60℃，连续供热。系统工作压力：0.80Mpa。楼内采用大双管采暖系统。各用户自成一个独立系统，均为下供下回双管系统。明装采暖干管均采用热镀锌钢管，DN＜32丝扣连接，其它法兰连接或沟槽连接。住宅采暖系统选用5A级PB管（De25*3.5），热熔连第3页共71页第2页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共71页接，各住宅用户的PB干管敷设于垫层中，垫层厚度为80mm，管道沿墙平行敷设，与墙间距50mm，两管间距60mm，每隔1m设一个固定卡。接散热器支管均为DN20，垫层内采暖管材应有阻氧层。散热器均选用三柱钢管散热器，起居室及带飘窗卧室采用3180型，标准散热量236.7W/片；其它房间选用3060型，标准散热量83.5W/片；散热器接管均为下进下出，每组散热器进水管设温控调节阀。散热器底距地180mm。散热器工作压力为0.8Mpa。采暖干线、管井内共用立管及走在非采暖房间的采暖管道均采用橡塑保温材料保温，难燃B1级，厚度35mm。地下车库水泵房采用电采暖，电气预留接电暖器插座。二、主要项目的施工方法㈠、管道安装本工程生活给水干、立管采用衬塑热镀锌钢管，螺纹连接；各分户用水点水表后管道采用无规共聚聚丙烯管（PPR），热熔连接。排水立管为UPVC内螺旋管，横管为内光滑管，胶水粘接。地下室排水水平干管采用柔性接口机制铸铁排水管；地下车库内压力排水采用焊接钢管。按照设计要求，消火栓管道管径DN≤100时，采用焊接钢管焊接；干线管采用无缝钢管焊接。喷淋管道均为内外壁热镀锌钢管，DN＜100丝接；DN≥100为沟槽连接。采暖干管均采用热镀锌钢管，DN≤100丝扣连接，其它沟槽连接。第4页共71页第3页共71页材料准备管道预制支架制作、安装管道安装管道试压、冲洗防腐保温卫生洁具等安装管道消毒系统试运交工验收编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共71页住宅采暖系统选用5A级PB管（De25*3.5），热熔连接，1、管道安装总体原则本工程管道施工的总体原则为：先进行孔洞清理、支架预制后管道安装；先主管、后支管；先设备就位、后工艺配管。2、施工流程管道安装施工主要工序流程图如下：3、主要施工方法及技术要求⑴、施工准备1)认真熟悉图纸和相应的规范，进行图纸会审。2)编制施工进度计划、材料进场计划及作业指导书。3)对施工班组进行施工技术交底，使班组明确施工任务、工期、质量要求及操作工艺。4)根据现场情况配置机械设备、计量器具及劳动力计划。⑵、材料准备及验收材料采购、进场、检验及保管程序如下：第5页共71页第4页共71页材料需用量计划采购计划材料入库前检查管道安装入库二次搬运出库自检使用前的班组自检编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共71页1)进场材料进行严格检查，必须符合设计要求。2)材料在使用前按设计要求核对其规格、材质、型号，材料必须有制造厂家的合格证明书...
