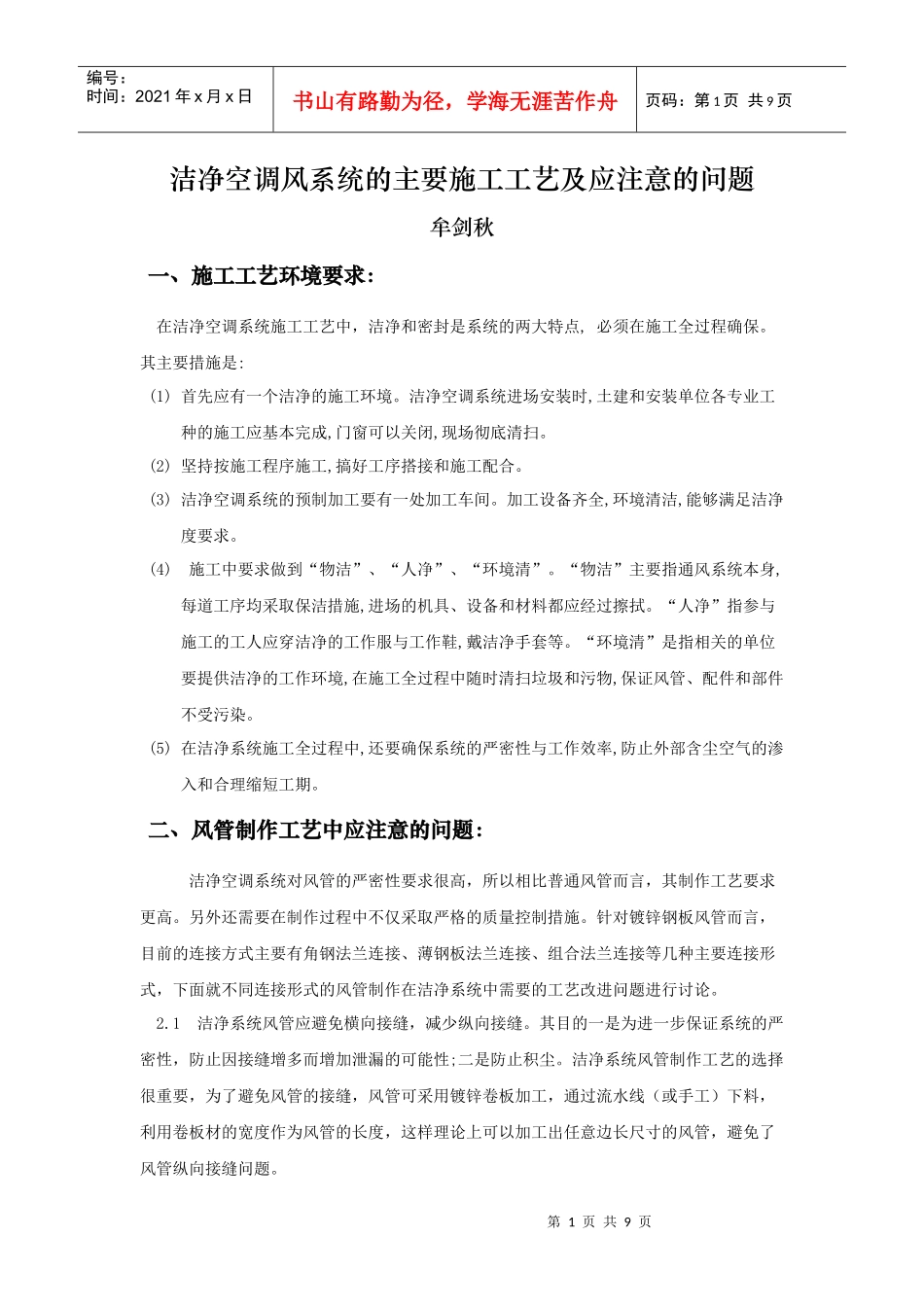

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页洁净空调风系统的主要施工工艺及应注意的问题牟剑秋一、施工工艺环境要求：在洁净空调系统施工工艺中，洁净和密封是系统的两大特点,必须在施工全过程确保。其主要措施是:(1)首先应有一个洁净的施工环境。洁净空调系统进场安装时,土建和安装单位各专业工种的施工应基本完成,门窗可以关闭,现场彻底清扫。(2)坚持按施工程序施工,搞好工序搭接和施工配合。(3)洁净空调系统的预制加工要有一处加工车间。加工设备齐全,环境清洁,能够满足洁净度要求。(4)施工中要求做到“物洁”、“人净”、“环境清”。“物洁”主要指通风系统本身,每道工序均采取保洁措施,进场的机具、设备和材料都应经过擦拭。“人净”指参与施工的工人应穿洁净的工作服与工作鞋,戴洁净手套等。“环境清”是指相关的单位要提供洁净的工作环境,在施工全过程中随时清扫垃圾和污物,保证风管、配件和部件不受污染。(5)在洁净系统施工全过程中,还要确保系统的严密性与工作效率,防止外部含尘空气的渗入和合理缩短工期。二、风管制作工艺中应注意的问题：洁净空调系统对风管的严密性要求很高，所以相比普通风管而言，其制作工艺要求更高。另外还需要在制作过程中不仅采取严格的质量控制措施。针对镀锌钢板风管而言，目前的连接方式主要有角钢法兰连接、薄钢板法兰连接、组合法兰连接等几种主要连接形式，下面就不同连接形式的风管制作在洁净系统中需要的工艺改进问题进行讨论。2.1洁净系统风管应避免横向接缝，减少纵向接缝。其目的一是为进一步保证系统的严密性，防止因接缝增多而增加泄漏的可能性;二是防止积尘。洁净系统风管制作工艺的选择很重要，为了避免风管的接缝，风管可采用镀锌卷板加工，通过流水线（或手工）下料，利用卷板材的宽度作为风管的长度，这样理论上可以加工出任意边长尺寸的风管，避免了风管纵向接缝问题。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页2.2《规范》中要求净化系统风管的咬口缝、铆接缝以及法兰翻边的四角缝隙处采取密封措施。但是，根据实际的情况，需要对不同的连接方式进行分析讨论：2.2.1薄钢板法兰风管薄钢板法兰风管由于风管与法兰本身为一体，密封性好，按照《规范》规定中、低压系统中可以做到边长为2000mm的风管。但考虑到法兰条的刚度问题会影响到法兰连接时的密封程度，所以在洁净系统中，薄钢板法兰风管边长不宜超过1250mm（如果采用板材，一般长度为1000mm左右）。薄钢板法兰风管的制作时的漏风点主要在角部的角件与风管连接处，所以要在其内外侧均涂抹密封膏（见图1）。图1薄钢板法兰风管法兰四角处密封2.2.2角钢法兰风管角钢法兰是传统的连接方式，适用的范围较广。这种连接方式风管的刚度最好，但密封起来相对麻烦，较多铆钉孔增加了漏风的可能性。所以适宜在口径较大的风管中使用。为防止从铆钉处漏风，在镀锌铆钉处，铆接时铆钉外套垫上一个长约1～2mm的短橡胶管，一起铆入风管内壁。或者在铆完后在风管内侧铆钉四周均匀涂抹密封膏。两者相比，前者较为方便快捷，也更美观。如图2所示。图2角钢法兰里侧涂抹密封膏及铆钉孔密封第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页2.2.3“C”型插条风管“C”型插条连接方式的风管在制作时可用在边长≤630mm的风管中（实际建议，尽量不要采用此种方式，如果在大边≤320mm的支管上，可以用），这种连接方式省料，密封性好，易保温。适宜用在洁净系统的小口径风管中，在制作过程中要严格控制好板材尺寸和矩形度，以免影响安装时风管的密封和造成扭曲。2.2.4为防止从风管的联合角咬口处漏风，可在咬口翻边前沿风管壁纵向均匀涂抹一道密封膏，然后再翻边咬口压紧（如图3左所示）。或者在风管翻边前加入一道δ=5×1mm的橡胶板条（如图3右所示）。两者做法相比，前者更经济、更省时省力，密封效果同样良好。图3联合角咬口处密封措施2.3风管在制作前要对板材进行去除油污、积尘，制作完成后立即密封存放。方法如下:做两个比所需清洗系统的镀锌板板料...
