绮陌煤矿生产系统及安全设施自检报告VIP免费

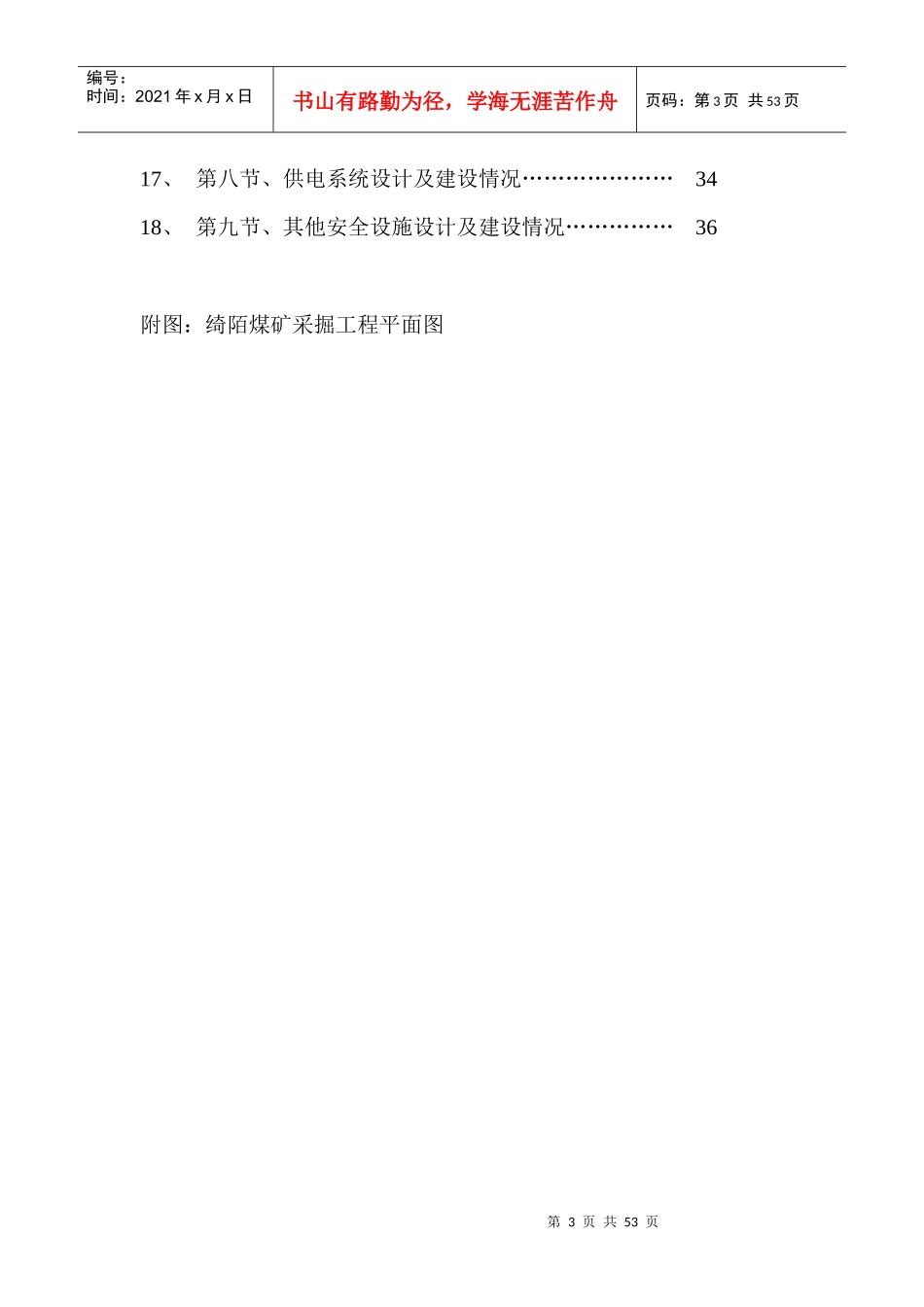

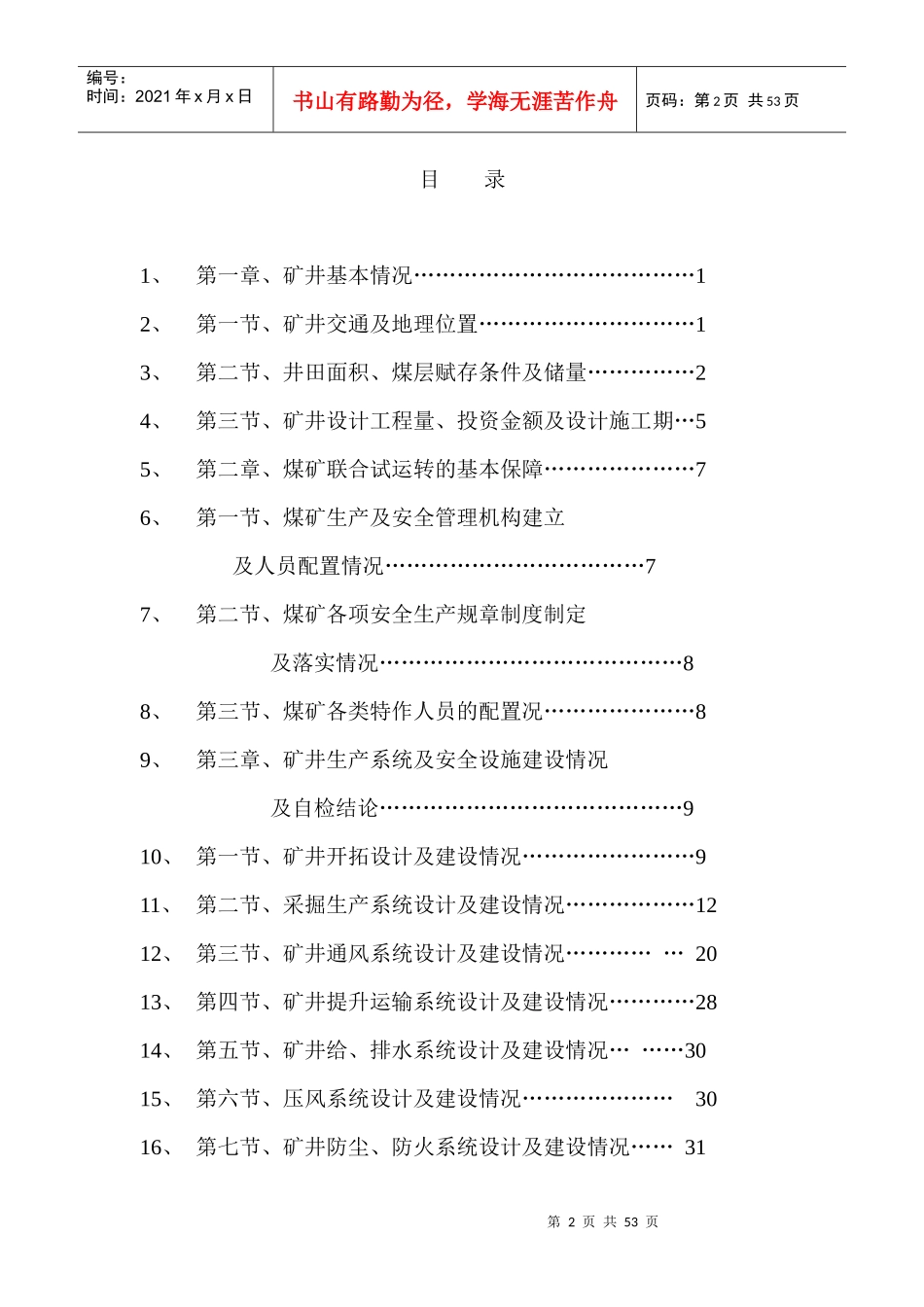

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页织金县绮陌煤矿生产系统及安全设施自检报告矿长：张兴云编制：金维云编制日期：2011年5月30日第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页目录1、第一章、矿井基本情况…………………………………12、第一节、矿井交通及地理位置…………………………13、第二节、井田面积、煤层赋存条件及储量……………24、第三节、矿井设计工程量、投资金额及设计施工期…55、第二章、煤矿联合试运转的基本保障…………………76、第一节、煤矿生产及安全管理机构建立及人员配置情况………………………………77、第二节、煤矿各项安全生产规章制度制定及落实情况……………………………………88、第三节、煤矿各类特作人员的配置况…………………89、第三章、矿井生产系统及安全设施建设情况及自检结论……………………………………910、第一节、矿井开拓设计及建设情况……………………911、第二节、采掘生产系统设计及建设情况………………1212、第三节、矿井通风系统设计及建设情况……………2013、第四节、矿井提升运输系统设计及建设情况…………2814、第五节、矿井给、排水系统设计及建设情况………3015、第六节、压风系统设计及建设情况…………………3016、第七节、矿井防尘、防火系统设计及建设情况……31第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页17、第八节、供电系统设计及建设情况…………………3418、第九节、其他安全设施设计及建设情况……………36附图：绮陌煤矿采掘工程平面图第4页共53页第3页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共53页第一章矿井基本情况第一节、矿井设计工程量、投资金额及设计施工期一、矿井开拓方式：在井田内主要可采煤层为M14、M16、M27、M30号煤层，为急倾斜薄一中厚煤层，根据矿山地质地形及煤层赋存条件，考虑目前矿井巷道布置情况，矿井采用斜井开拓方式。设计新建主斜井、副斜井和回风斜井，三个井口通达到地表。二、主要井筒设计情况：该矿井为整合矿，原矿井的巷道均不利用，主斜井、副斜井、回风斜井等均为新掘巷道。①主斜井布置在30号煤层的底板岩层中，井筒的方位角为278º，井筒的倾角为18º；其井口坐标为：X=2957082，Y=35577313，Z=+1359.299m。②副斜井布置在30号煤层的底板岩层中，井筒的方位角为278º，井筒的倾角为20º；其井口坐标为：X=2957114，Y=35577330，Z=+1358.106m。③回风斜井也布置在30号煤层的底板岩层中，井筒的方位角为278º，井筒的倾角为21º；其井口坐标为：第5页共53页第4页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共53页X=2957053，Y=35577277，Z=+1365.41m。三条井筒在+1261m标高落平后，布置井底车场、水泵房、水仓和井底联络巷等硐室。三条井筒通过石门进入煤层。井田划分为一个水平两个采区开采。水平标高为+1261m，煤层内的开采顺序为下行式。在一采区施工石门进入煤层中，然后沿煤层施工回采工作面的运输巷和回风巷。首采面为12701，接替工作面为11601。三、设计工程量及投资金额：1、设计工程量根据矿井开拓布置，移交生产时井巷工程量为2433m，（其中岩巷1501m，占井巷工程量的62%），万吨掘进率100.1m。详见井巷工程总汇表3。井巷工程总汇表3序号巷道岩性支护方式长度净断面掘进断面掘进体积备注1主斜井岩锚喷3688.39.0533302副斜井岩锚喷3607.07.727723回风斜井岩锚喷3327.88.62855第6页共53页第5页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共53页4井底联络巷岩锚喷607.88.6516512701回风顺槽半煤岩锚网4664.54.52097612701运输顺槽半煤岩锚网3664.54.51647712701切眼半煤岩单体1005.35.35308运输石门岩锚喷807.88.66889轨道石门岩锚喷685.15.839410回风石门岩锚喷755.15.843511井底水仓、泵房岩锚喷1205.15.869612引风道岩砌碹207.88.617213安全出口岩砌碹1822.95214合计24331618515其中:岩...
