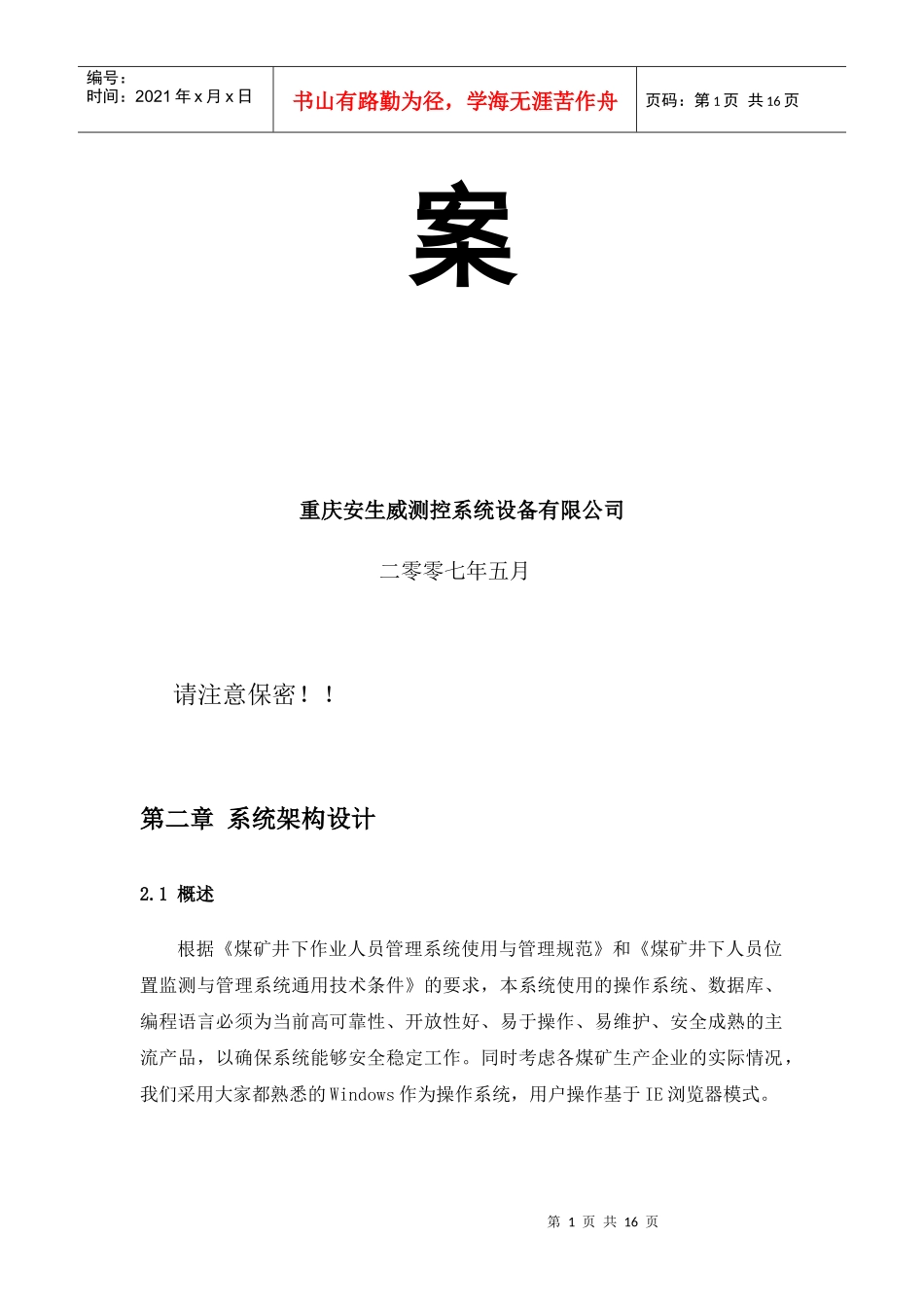

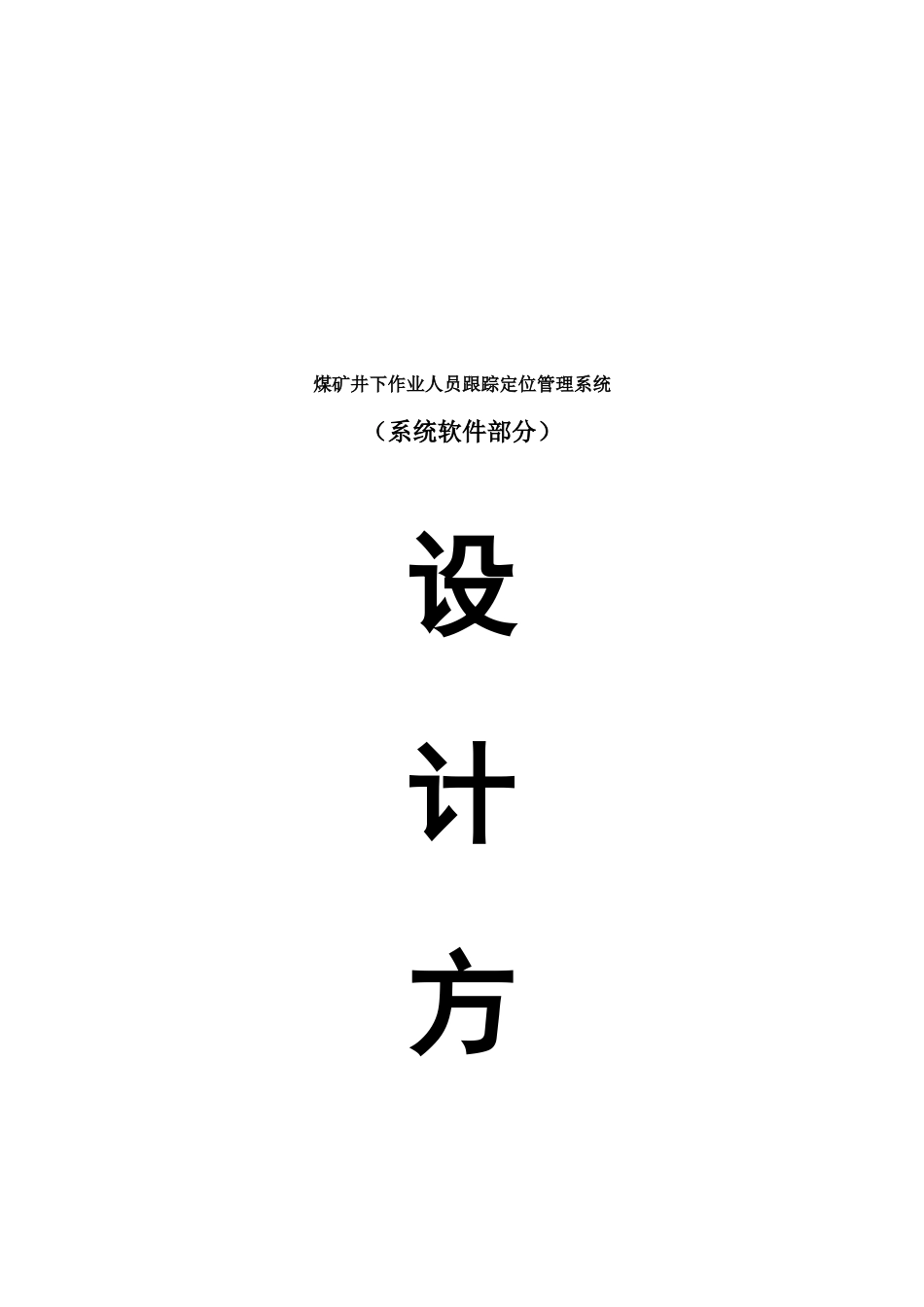

煤矿井下作业人员跟踪定位管理系统（系统软件部分）设计方第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页案重庆安生威测控系统设备有限公司二零零七年五月请注意保密！！第二章系统架构设计2.1概述根据《煤矿井下作业人员管理系统使用与管理规范》和《煤矿井下人员位置监测与管理系统通用技术条件》的要求，本系统使用的操作系统、数据库、编程语言必须为当前高可靠性、开放性好、易于操作、易维护、安全成熟的主流产品，以确保系统能够安全稳定工作。同时考虑各煤矿生产企业的实际情况，我们采用大家都熟悉的Windows作为操作系统，用户操作基于IE浏览器模式。第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页2.2总体方案2.2.1系统网络结构本系统采用B/S架构，支持单服务器、双服务器热备模式；对较大规模的煤矿后台系统可以支持数据库独立，对较小规模的后台系统也可采用单机集成数据库模式，分别如图1、图2、图3所示。图1单机人员定位管理系统图2双机热备人员定位管理系统第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页图3独立服务器双机热备人员定位管理系统2.2.2数据中心服务器在上面三个结构图中，带背景部分为煤矿地面管理中心，在管理中心的计算机中安装本系统软件；这些系统软件主要包括以下功能：矿区分布图绘制与读卡器位置安装配置；矿区人员信息与分组及其权限管理配置；整个监控系统范围作业人员定位读卡器的通信巡查；人员位置信息的综合分析处理；人员出/入、滞留时间、报警、日志等各种信息的存盘处理；为IE瘦客户端提供查询服务；为外部或上级管理部门提供数据接口。当然，在管理中心的每一个服务器上也与客户终端一样可通过IE浏览器进行查询，同时，在管理中心还可视情况配置大屏幕投影仪、电视墙等设。2.2.3查询客户端其他笔记本、各办公科室查询终端仅通过IE浏览器即可对系统的监控范围人员分布图信息及历史统计报表信息进行查询。这样让客户端真正瘦下来，只需要安装操作系统和IE浏览器，IE浏览器会自动下载和更新系统所需的相关控件，从而就可完成对矿区作业人员分布图及第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页其信息查询、各种图表查询、报警信息查询等。2.3现场通信网络管理中心服务器通过现场总线CAN网络与分布在井下各区域的读卡器连接，定时巡检各读卡器区域的作业人员信息，图4、图5分别示意单机和双机热备的现场CAN通信网络。图4单机现场CAN通信网络图5双机热备现场CAN通信网络在双机热备的系统中，互为热备的两台管理服务器通过以太网络进行数据同步与心跳状态监测，同时确保只有主管理机可与各区域读卡器进行通信。读卡器及井下作业佩带的RFID卡的描述参见相关硬件系统描述。第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页2.4数据库数据库是本系统的数据存储中心，它们包括系统配置信息、管理操作人员及其权限、作业人员信息、进/出井下记录、停滞记录、报警记录、日志记录等。2.4.1数据库的选配在本系统中，根据系统规模可以有两种数据库进行选配，它们是：MSSQLServer2005：用于独立数据库系统和较大规模的系统，需要为用户花钱购买。MSSQLMSDE：用于单机小型规模，免费数据库。2.4.2主要的数据库表1.科室与班组表：主要属性有标识号、名称、权限、职责概述等，其中权限主要有系统管理、人员管理、数据库管理、系统设置、报警设置、报警处理、区域权限等。系统有一个固定的特殊组就是“系统管理员组”，这个组具有所有系统权限。2.操作管理人员表：主要属性有标识号、姓名、所属科室班组等，每个人员最多可属6个不同组，这样他/她将具有所有所属组的权限。3.井下作业人员表：主要属性有RFID卡号、姓名、曾用名、身份证号、出生日期、性别、籍贯、相片、所属班组、婚姻状况、民族、政治面貌、职务、体重、身高、学历、毕业学校、专业、工种、计算机能力、外语能力、联系...
