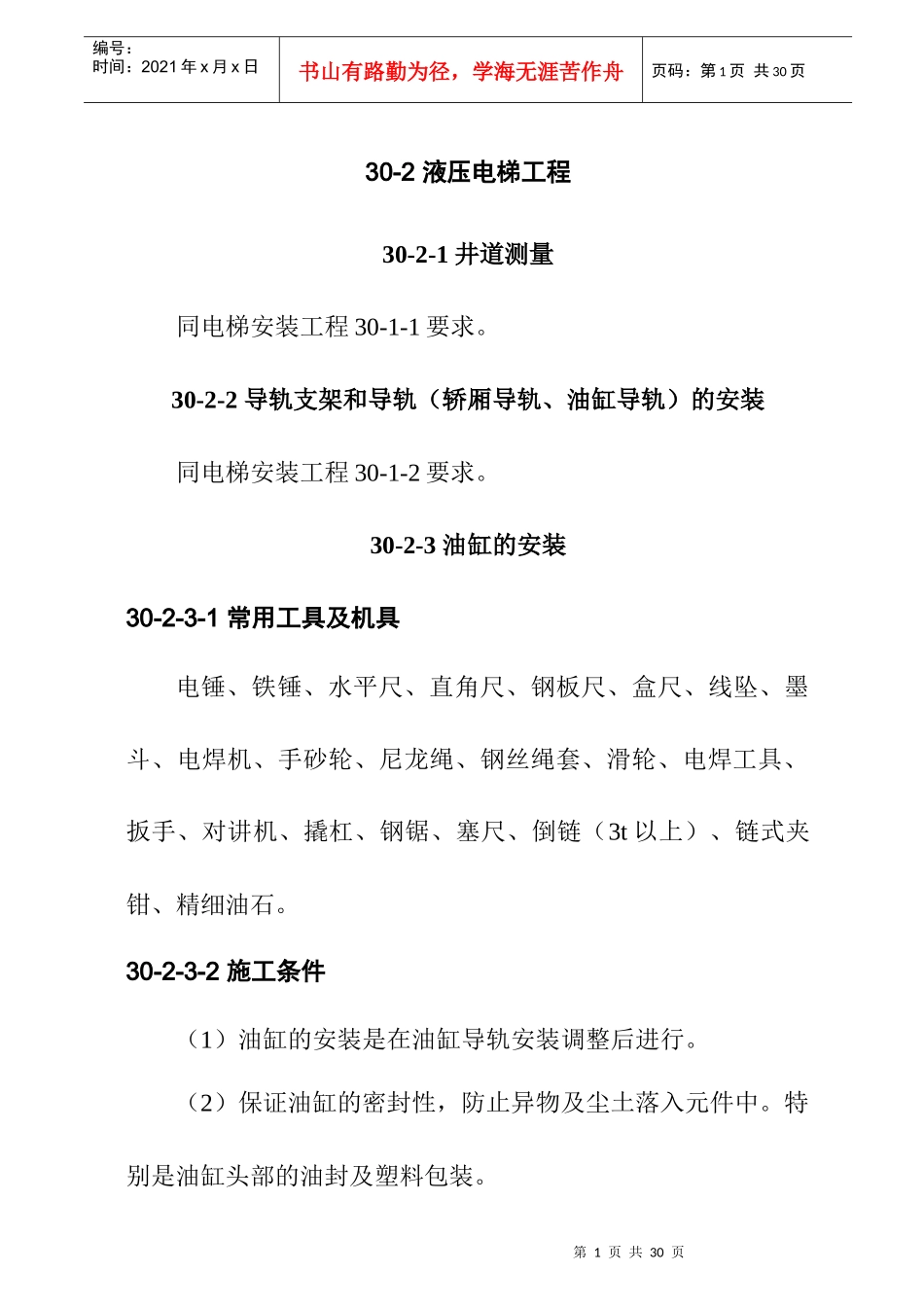

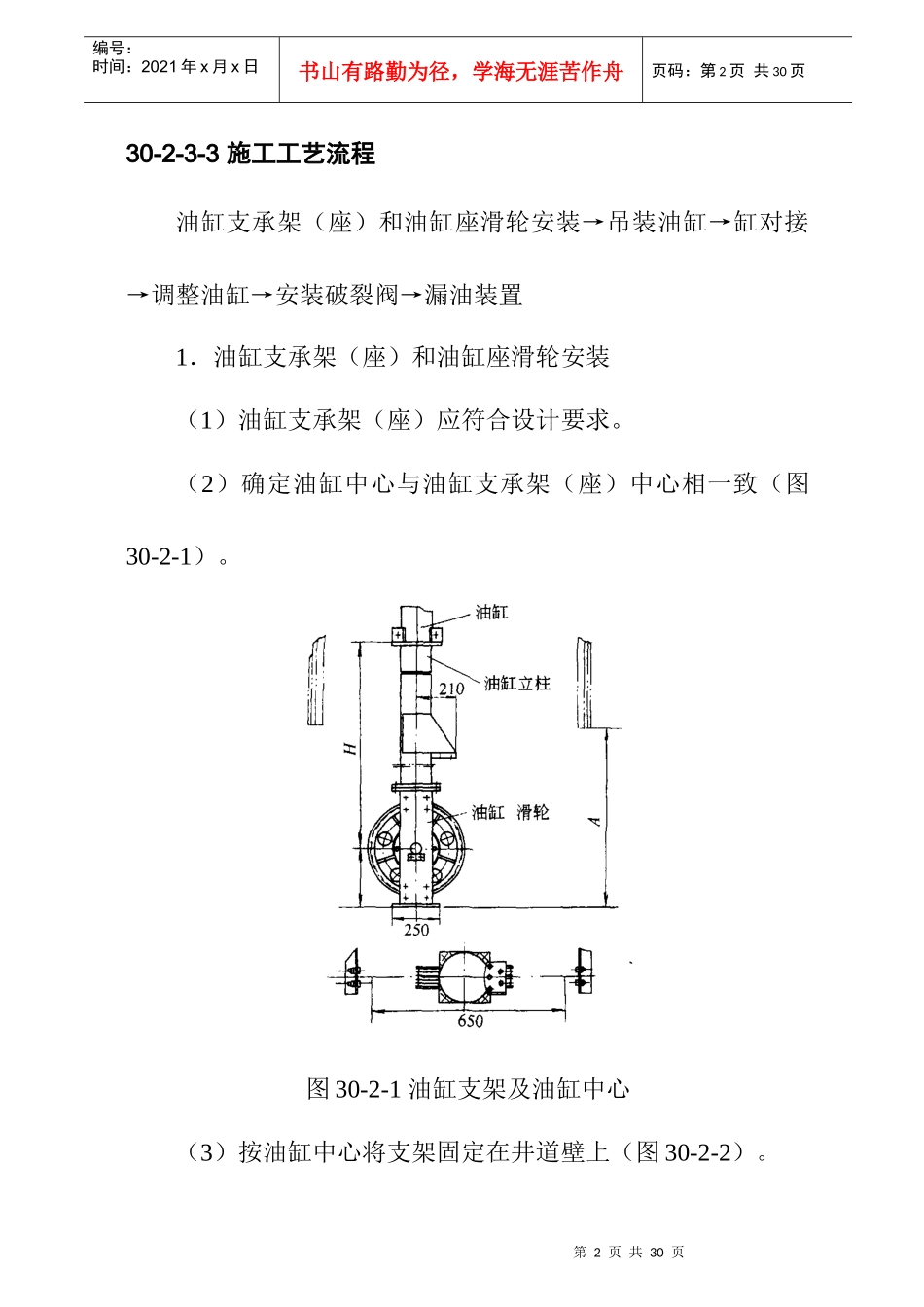

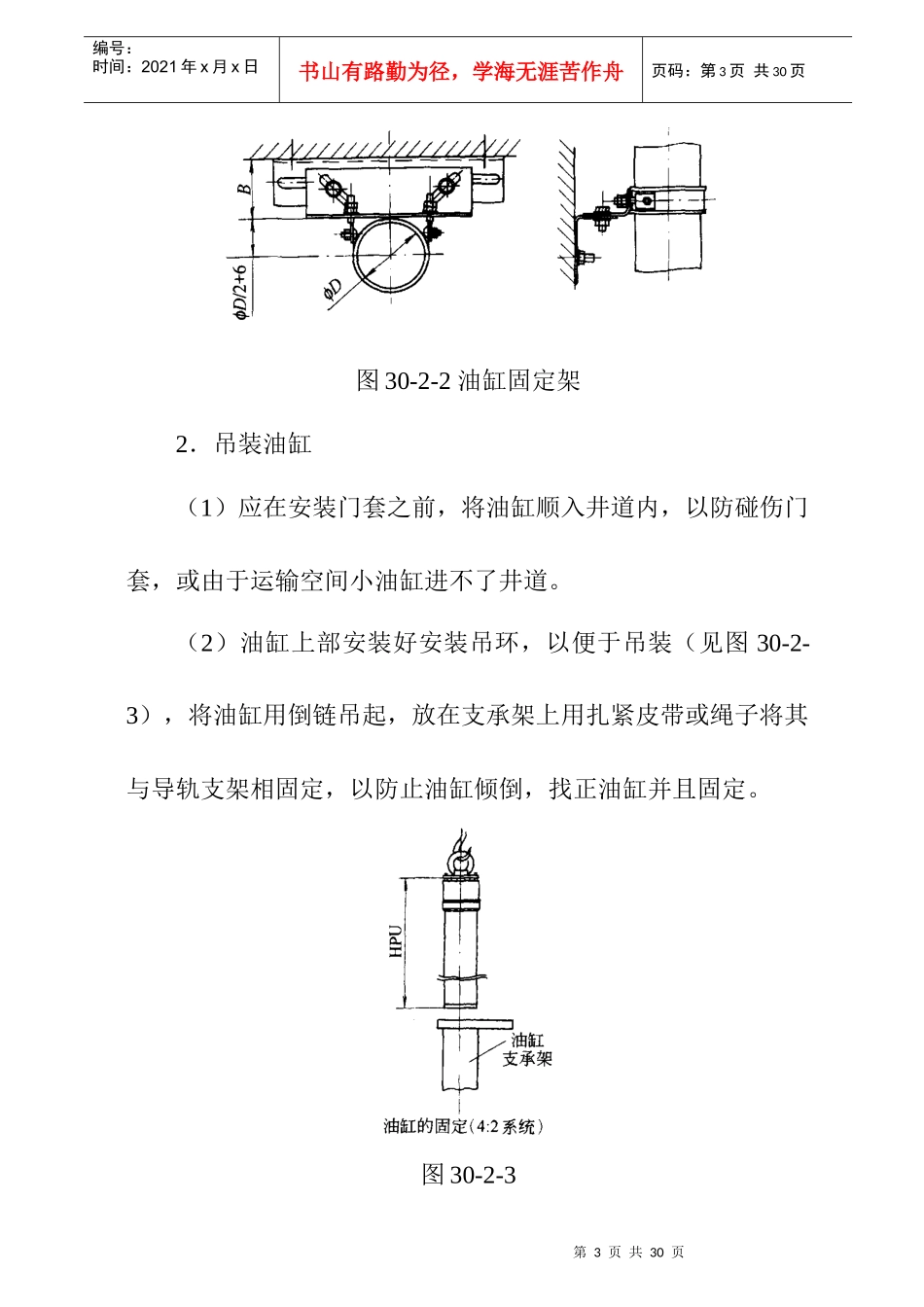

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页30-2液压电梯工程30-2-1井道测量同电梯安装工程30-1-1要求。30-2-2导轨支架和导轨（轿厢导轨、油缸导轨）的安装同电梯安装工程30-1-2要求。30-2-3油缸的安装30-2-3-1常用工具及机具电锤、铁锤、水平尺、直角尺、钢板尺、盒尺、线坠、墨斗、电焊机、手砂轮、尼龙绳、钢丝绳套、滑轮、电焊工具、扳手、对讲机、撬杠、钢锯、塞尺、倒链（3t以上）、链式夹钳、精细油石。30-2-3-2施工条件（1）油缸的安装是在油缸导轨安装调整后进行。（2）保证油缸的密封性，防止异物及尘土落入元件中。特别是油缸头部的油封及塑料包装。第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页30-2-3-3施工工艺流程油缸支承架（座）和油缸座滑轮安装→吊装油缸→缸对接→调整油缸→安装破裂阀→漏油装置1．油缸支承架（座）和油缸座滑轮安装（1）油缸支承架（座）应符合设计要求。（2）确定油缸中心与油缸支承架（座）中心相一致（图30-2-1）。图30-2-1油缸支架及油缸中心（3）按油缸中心将支架固定在井道壁上（图30-2-2）。第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页图30-2-2油缸固定架2．吊装油缸（1）应在安装门套之前，将油缸顺入井道内，以防碰伤门套，或由于运输空间小油缸进不了井道。（2）油缸上部安装好安装吊环，以便于吊装（见图30-2-3），将油缸用倒链吊起，放在支承架上用扎紧皮带或绳子将其与导轨支架相固定，以防止油缸倾倒，找正油缸并且固定。图30-2-3第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页（3）用油缸固定装置将油缸与墙固定。3．油缸的对接（1）油缸下部的准备（图30-2-4）。图30-2-4①拿掉运输支架。②检查活塞杆螺纹和油缸，并及时清理去油，修正碰损位置。③保护活塞的端面及接合处不受损伤，需要时磨光。（2）活塞杆上部的准备。①拿掉油缸头部的塑料薄膜和油纸。②拿掉运输铁，并保存备用。③拆开密封/导向衬套。④用环首螺栓将活塞杆从油缸管A中取出。第5页共30页第4页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共30页⑤拿掉油缸下面的闭锁栓塞，保存好安装辅助工具。（3）拆开活塞杆上部。①拿掉活塞杆下面的运输支架。②检查内螺纹，并清理油脂。③保护活塞杆的端面及接合处不受损伤，需要时磨光。（4）对接前需将油杆表面的一层防锈物清洗干净。（5）在对接活塞杆时下部缸口的封盖防止落入尘土异物，在整个接缸工作中随时都需要做好上下缸口的封盖，防止落入尘土异物，无法清洗。（6）对接活塞杆时所用的固定及旋紧工具，必须采用木质的专用工具或链式夹钳，防止活塞杆表面的光洁度被破坏（图30-2-5）。第6页共30页第5页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共30页图30-2-5（7）活塞杆、缸体对接时，上、下部需保持相对垂直，认扣时要轻、慢，不得用力过大、猛。如有阻力要退出检查情况后重新对接，接触面上不得有胶，当胶被挤出接合处，马上松开口扣并清洁端面。缸体的结合螺纹不得放任何密封材料，结合部要严密不得有缝隙，并须用精磨油石将接口处修光。（8）在对接前，应先将其清洗净，对接时要注意切勿将O型密封圈压损或压出槽外，O型圈不能有胶。4．调整油缸（1）调整油缸时，防止油缸倾倒，找正油缸并且固定，将第7页共30页第6页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共30页安装辅件去除（图30-2-6）。图30-2-6其上部序号1、2、3安装完成后无用下部序号2、5、6、7、9安装完成后无用（2）油缸安装好后用铅垂吊直后，用油缸固定装置将油缸与墙固定，油缸的垂直度不大于0.4%。（3）油缸的中心与柱塞导轨中心偏差小于2mm。（4）在油缸底部与油缸底座间垫金属片，调整油缸。垫入垫片的面积不得小于缓冲架底部面积的1/2。（5）调整油缸时，应仔细调整油缸的位置，使破裂阀安装第8页共30页第7页共30页编号：时间...
