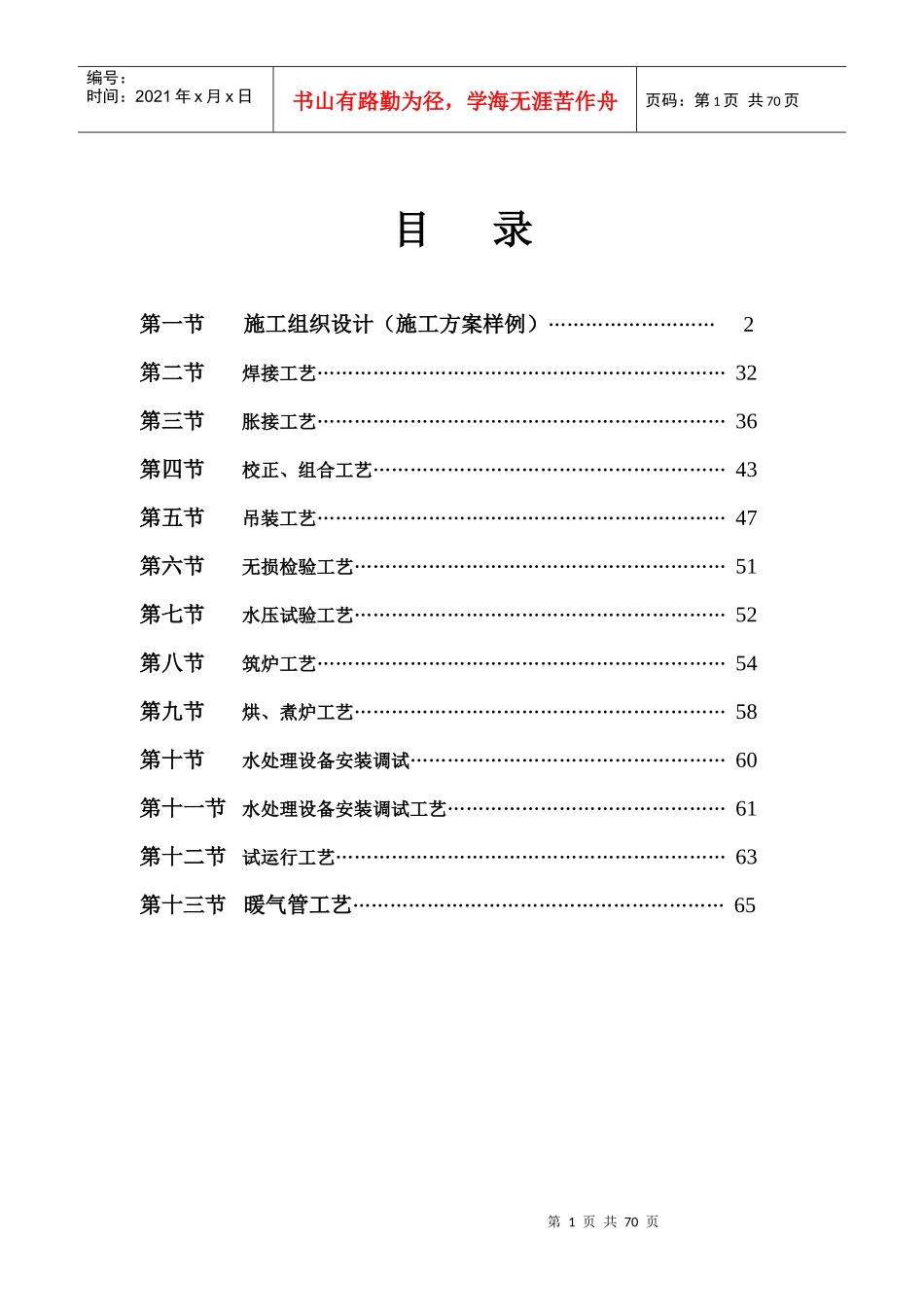

第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共70页目录第一节施工组织设计（施工方案样例）………………………2第二节焊接工艺…………………………………………………………32第三节胀接工艺…………………………………………………………36第四节校正、组合工艺…………………………………………………43第五节吊装工艺…………………………………………………………47第六节无损检验工艺……………………………………………………51第七节水压试验工艺……………………………………………………52第八节筑炉工艺…………………………………………………………54第九节烘、煮炉工艺……………………………………………………58第十节水处理设备安装调试……………………………………………60第十一节水处理设备安装调试工艺………………………………………61第十二节试运行工艺………………………………………………………63第十三节暖气管工艺……………………………………………………65第2页共70页第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共70页锅炉安装施工组织设计（只用于平遥牛肉集团有限公司）1、工程概况平遥牛肉集团有限公司SHL10-1.25-P型蒸气锅炉，该锅炉为散装锅炉出厂，现场安装。该锅炉安装工程的主要专业有锅炉链条炉排、锅炉本体、砌筑等。锅炉主要参数：额定蒸发量：10T/H额定工作压力：1.25MPa燃烧方式:链条炉排燃烧使用燃料:贫煤设计效率:82.5%水压试验压力：1.65MPa本工程锅炉产品由太原锅炉集团有限公司制造，锅炉安装由本公司安装,按照锅炉本体图及其技术条件的要求，遵照《蒸气锅炉安全技术监察规程》《工业锅炉安装工程施工验收规范》，其它有关《规范》，结合本锅炉及锅炉房的具体情况进行施工。精心组织，确保工程质量良好。2、施工依据⑴《热水锅炉安全技术监察规程》国劳部1997第3页共70页第2页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共70页⑵《锅炉安装监督检验规则》TSGG7001-2004⑶《锅炉安装改造单位监督管理规则》TSGG3001-2004⑸《机械设备安装工程施工及验收通用规范》GB50231-98⑹《工业锅炉安装工程施工及验收规范》GB50300-2001（7）《工业锅炉砌筑工程施工及验收规范》GB50235-973、施工组织措施我单位是2级锅炉安装企业，本工程我们将靠企业的管理、技术、装备等优势，信守合同，精心组织，确保工程如期完成。为确保锅炉安装项目工程如期竣工，我公司设工程项目部，并委派有关工程技术人员入驻现场，制定详细周密的施工方案，制作好各类专用工具，迅速组织劳动力、材料、机械设备，协调好各方面关系。我单位已充分认识到本工程的质量要求高、工期紧，为此我们派出项目部，基本人员配置10人。以锅炉本体安装为主，其它工序穿插进行，各专业施工服从施工计划，在甲方指定的区域建立构件制作场地，在锅炉房内和制作场地和合理位置设配电箱以保证安全用电。针对该工程的特点，我们将在施工中精心组织安排施工工序，第4页共70页第3页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共70页严格控制施工质量，谒诚配合业主与监察人员。在工序穿插上按轻重缓急，合理地安排劳动力，在保质保量的前提下，为提前竣工创造条件。由项目经理代表企业法人对工程质量、安全、文明施工、经济效益等全方面负责。项目部按照总体规划的目标及程序严格管理，将总体目标进行分解落实，责任明确，各负其责。机械调配按照工期安排及时组织各类施工机械进场。3.1施工组织机构（见表1）3.2施工组织设计及实施程序3.2.1从施工准备到竣工全过程的施工工序基础验收链条炉排安装锅炉钢架安装锅筒、集箱安装水冷壁管安装前后拱管安装对流管束安装联通管安装焊接水压试验砌筑与保温参加试运行及竣工验收第5页共70页第4页共70页零部件安装责任人焊接责任人编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共70页3.3保证工期的措施本工期自2007年7月1日至2007年9月1日(日历天数为60天)我们力争55天达到交付...
