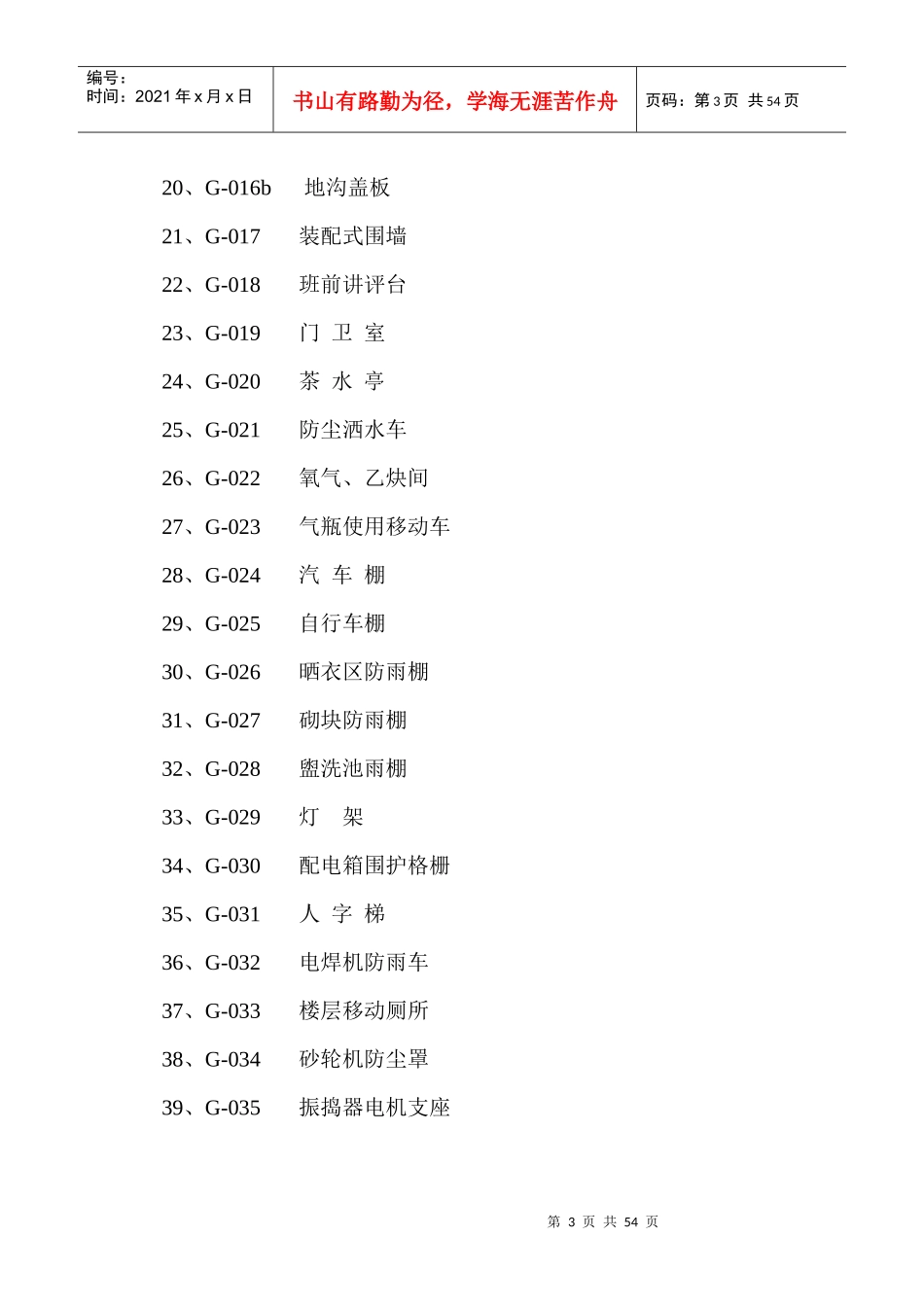

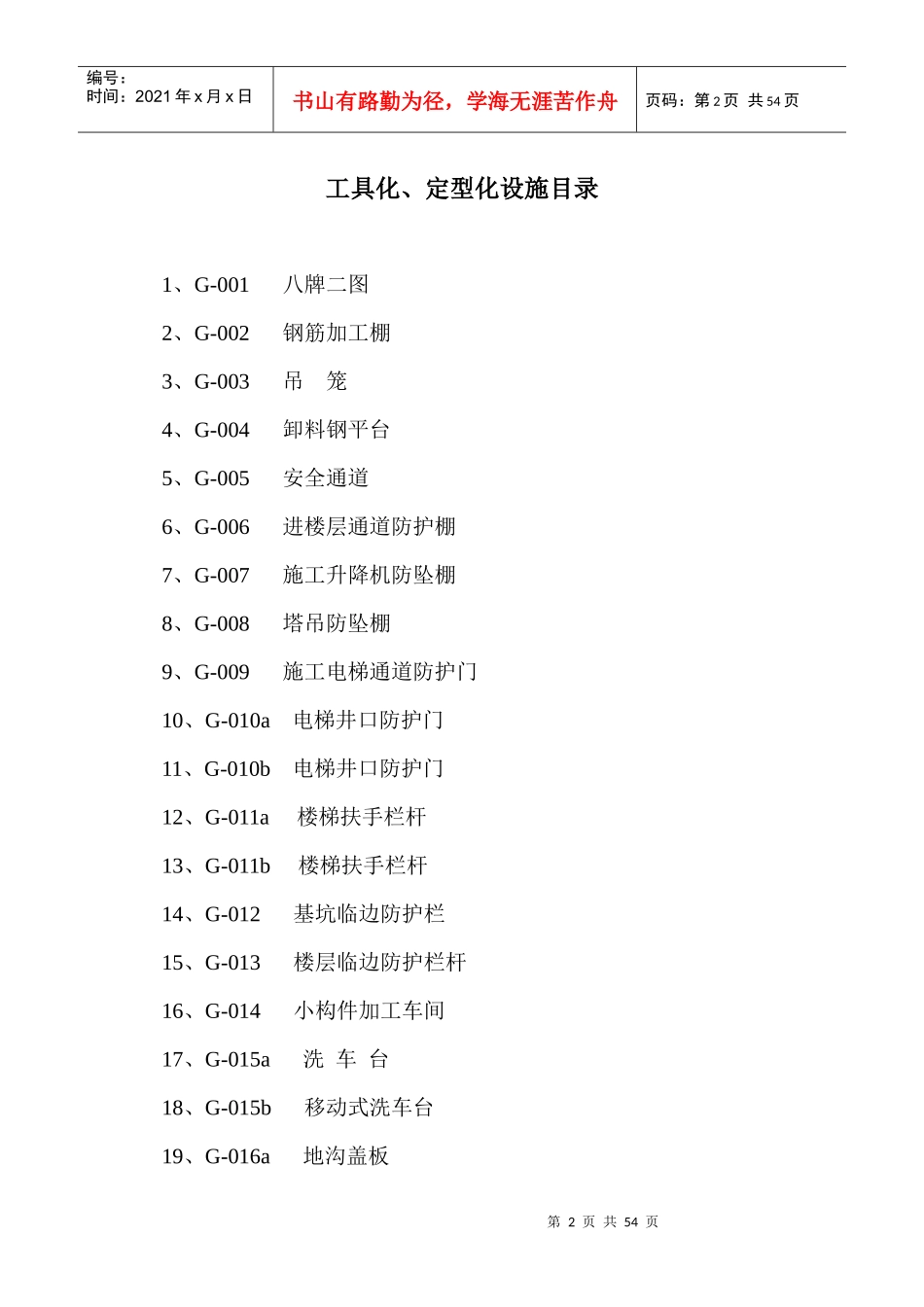

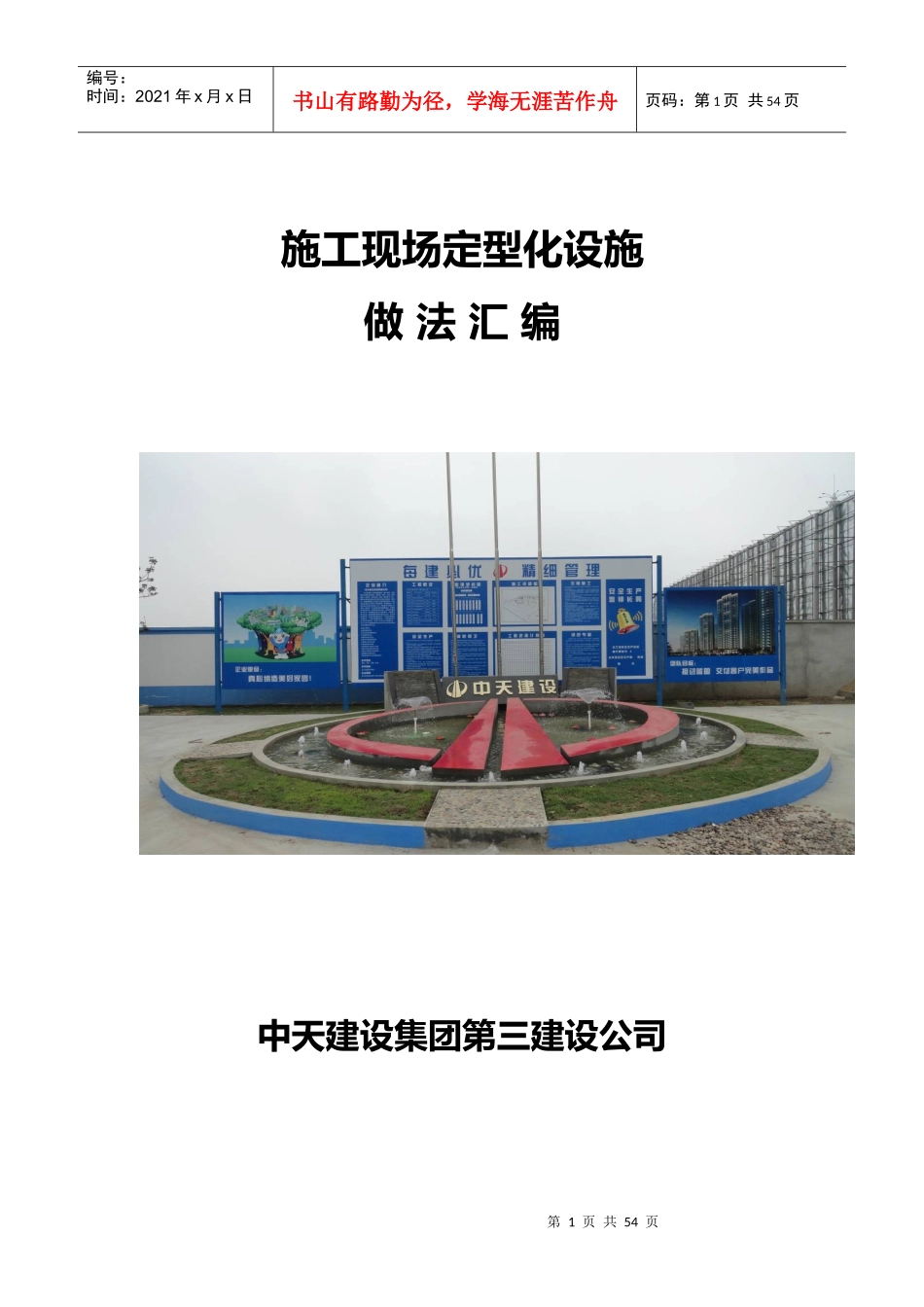

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页施工现场定型化设施做法汇编中天建设集团第三建设公司第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页工具化、定型化设施目录1、G-001八牌二图2、G-002钢筋加工棚3、G-003吊笼4、G-004卸料钢平台5、G-005安全通道6、G-006进楼层通道防护棚7、G-007施工升降机防坠棚8、G-008塔吊防坠棚9、G-009施工电梯通道防护门10、G-010a电梯井口防护门11、G-010b电梯井口防护门12、G-011a楼梯扶手栏杆13、G-011b楼梯扶手栏杆14、G-012基坑临边防护栏15、G-013楼层临边防护栏杆16、G-014小构件加工车间17、G-015a洗车台18、G-015b移动式洗车台19、G-016a地沟盖板第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页20、G-016b地沟盖板21、G-017装配式围墙22、G-018班前讲评台23、G-019门卫室24、G-020茶水亭25、G-021防尘洒水车26、G-022氧气、乙炔间27、G-023气瓶使用移动车28、G-024汽车棚29、G-025自行车棚30、G-026晒衣区防雨棚31、G-027砌块防雨棚32、G-028盥洗池雨棚33、G-029灯架34、G-030配电箱围护格栅35、G-031人字梯36、G-032电焊机防雨车37、G-033楼层移动厕所38、G-034砂轮机防尘罩39、G-035振捣器电机支座第4页共54页第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共54页工具化、定型化安全生产防护设施系列G-001八牌二图【适用范围】适用于施工现场八牌二图布置。【产品特点】该设施结构简洁，安装使用方便，美观大方，安全可靠，可反复使用，可拆卸运输方便。【制作方法】使用钢结构150*150*5.0钢管焊接连接耳板，用高强度螺栓进行拼装，每个立柱地面预埋地锚进行固定。该产品立柱、梁均采用中天蓝。【附图】第5页共54页第4页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共54页工具化、定型化安全生产防护设施系列G-002钢筋加工棚【适用范围】适用于施工现场钢筋加工区防坠、防雨。【产品特点】该设施结构简洁，安装使用方便，美观大方，安全可靠，可反复使用，可拆卸运输方便。【制作方法】使用钢结构140*5.0钢管焊接连接耳板，用高强度螺栓进行拼装，每个立柱地面预埋4个M16螺杆进行固定。压型钢板做防坠、防雨盖顶。该产品立柱、梁均采用黄色，盖顶采用中天蓝压型钢板。【附图】第6页共54页第5页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共54页工具化、定型化安全生产防护设施系列G-003吊笼【适用范围】吊笼适用于建筑工地塔吊将零碎材料集中吊运。【产品特点】结构简单，使用方便，质量安全可靠，可重复使用。【制作方法】用∟50×5的角铁焊接成边长为80㎝的正方体，其中有五个面用钢筋和胶合板封闭，未封闭一面为口向上，在口的四角焊上Φ16mm吊环。吊笼口加设钢筋网罩防止坠物伤人。钢材采用国家标准材料，制作严格按图施工，尺寸正确，焊接牢固，确保安全可靠。【附图】第7页共54页第6页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共54页工具化、定型化安全生产防护设施系列G-004卸料钢平台【适用范围】卸料钢平台是建筑施工现场建筑物楼层装卸材料的周转平台设施，它可以灵活的适用于各类施工工地。【产品特点】结构简洁，安装、使用方便，感观大方，质量安全可靠，运输方第8页共54页第7页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共54页便，符合安全生产保证体系要求。【制作方法】卸料钢平台全部由槽钢拼装而组成，上铺花纹钢板。钢材采用国家标准材料，制作严格按图施工，尺寸正确，焊接牢固，达到安全防护之目的。【附图】工具化、定型化安全生产防护设施系列G-005安全通道【适用范围】多功能组合钢构架可利用标准的构件完成多种临时设施的搭设，包括人行安全通道、车行安全通道、仓库及各种加工棚。第9页共54页第8页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共54页【产品特点】...
