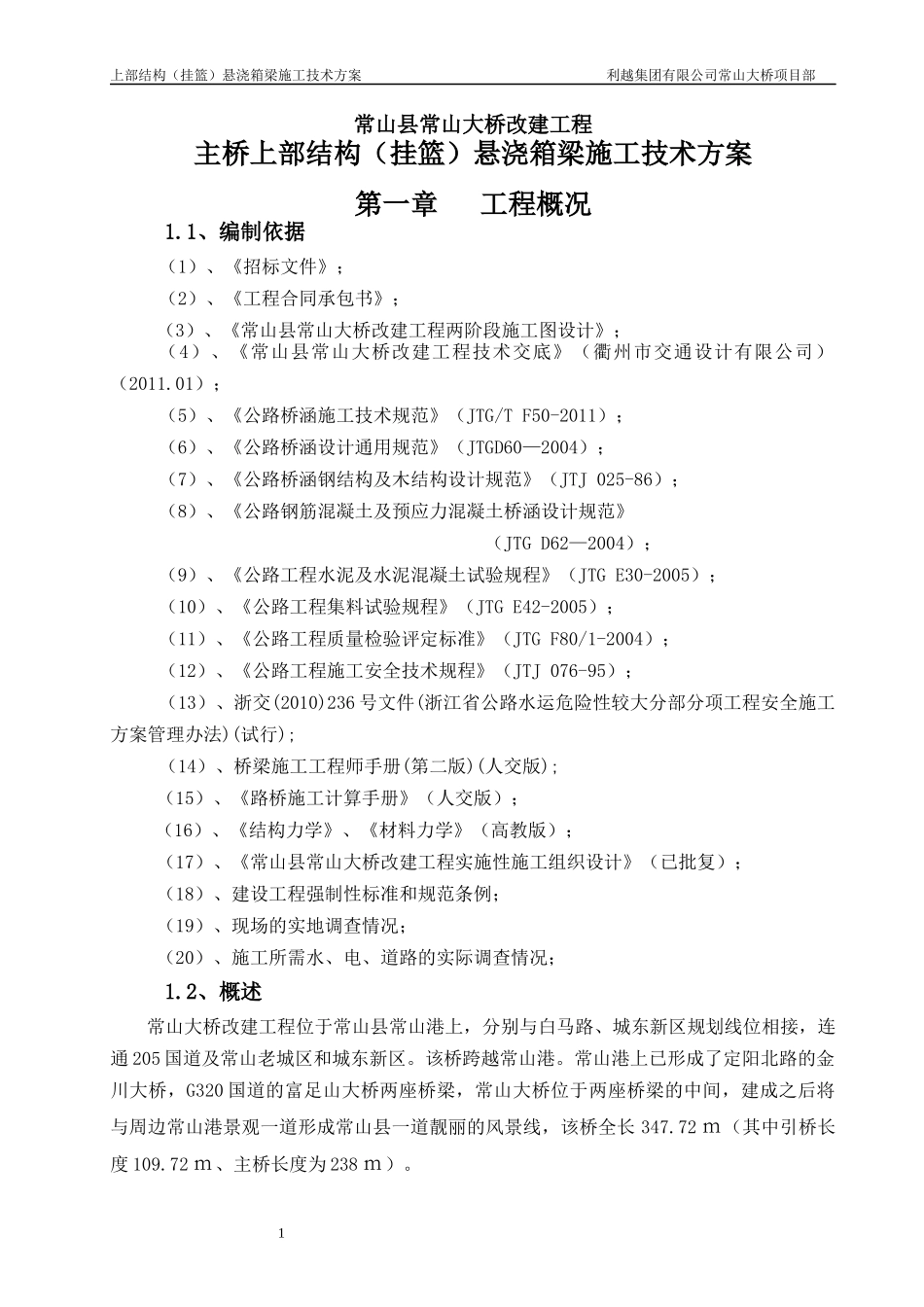

上部结构（挂篮）悬浇箱梁施工技术方案利越集团有限公司常山大桥项目部常山县常山大桥改建工程主桥上部结构（挂篮）悬浇箱梁施工技术方案第一章工程概况1.1、编制依据（1）、《招标文件》；（2）、《工程合同承包书》；（3）、《常山县常山大桥改建工程两阶段施工图设计》；（4）、《常山县常山大桥改建工程技术交底》（衢州市交通设计有限公司）（2011.01）；（5）、《公路桥涵施工技术规范》（JTG/TF50-2011）；（6）、《公路桥涵设计通用规范》（JTGD60—2004）；（7）、《公路桥涵钢结构及木结构设计规范》（JTJ025-86）；（8）、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62—2004）；（9）、《公路工程水泥及水泥混凝土试验规程》（JTGE30-2005）；（10）、《公路工程集料试验规程》（JTGE42-2005）；（11）、《公路工程质量检验评定标准》（JTGF80/1-2004）；（12）、《公路工程施工安全技术规程》（JTJ076-95）；（13）、浙交(2010)236号文件(浙江省公路水运危险性较大分部分项工程安全施工方案管理办法)(试行);（14）、桥梁施工工程师手册(第二版)(人交版);（15）、《路桥施工计算手册》（人交版）；（16）、《结构力学》、《材料力学》（高教版）；（17）、《常山县常山大桥改建工程实施性施工组织设计》（已批复）；（18）、建设工程强制性标准和规范条例；（19）、现场的实地调查情况；（20）、施工所需水、电、道路的实际调查情况；1.2、概述常山大桥改建工程位于常山县常山港上，分别与白马路、城东新区规划线位相接，连通205国道及常山老城区和城东新区。该桥跨越常山港。常山港上已形成了定阳北路的金川大桥，G320国道的富足山大桥两座桥梁，常山大桥位于两座桥梁的中间，建成之后将与周边常山港景观一道形成常山县一道靓丽的风景线，该桥全长347.72ｍ（其中引桥长度109.72ｍ、主桥长度为238ｍ）。1上部结构（挂篮）悬浇箱梁施工技术方案利越集团有限公司常山大桥项目部常山县常山大桥改建工程特大桥为预应力连续箱梁矮塔斜拉桥，主特大桥全长238ｍ，桥上部为（65+108+65）m三跨预应力混凝土变截面单箱三室连续箱梁；墩顶处梁高4.456ｍ，跨中及边跨梁端高2.556米，梁高及梁底宽度变化段的截面高度、底板厚度按1.6次抛物线变化。箱顶宽28.6米，两侧悬臂外挑5.0米，墩顶处箱底宽16.436米,直线段箱底宽16.643米～17.600米；箱梁外侧腹板采用斜腹板,斜率为3.063:1;墩顶处腹板厚110厘米，变跨支点处腹板厚100厘米。1.3、气象、水文测区所在地属亚热带季风气候，夏季长，冬季短，四季分明。初夏有梅雨，盛夏有伏旱，夏秋有台风，深冬有寒潮。冬夏季风交替明显，气候温和湿润。多年平均气温为16.0～19.0℃，一月最冷，平均气温为4.5～5.3℃，七月最热，平均气温为27.6～28.2℃。年平均降水量859.9mm，年最大降水量1221.99mm，年最小蒸发量804mm，无霜期较长。夏秋之间有台风、暴雨、冰雹等，易引起洪涝、山体滑坡等地质灾害。1.4、主要工程数量主桥主要工程数量：C50砼悬臂浇箱梁：7151.09m3，拌制混凝土用的粗、细骨料及水的质量应符合《公路桥涵施工技术规范》的有关规定。钢绞线φS15.2㎜：310.62t,符合GB/T5224-2003标准的高强低松弛标准强度钢绞线.fpk=1860MPa。JL32精轧螺纹钢：41.09t，精轧螺纹钢筋技术标准应符合《预应力混凝土用钢筋》（JISG3109）或同水平标准的规定。R235钢筋4.8004t：HRB335钢筋1224.328t，D6、D10冷轧钢筋焊接网44.509t,钢板、型钢39.44t,锚具M15-9型208套、M15-12型460套、M15-12PT型68套、M15-15型172套、M15-15PT型44套、JLM锚具3792套、BM15-3型500套、BP15-3型500套，波纹管SBG-50型5388.8m、SBG-80型4867.7m、SBG-90型15658.0m、SBGB-60型13020.6m、锚垫板、钢板27.427t,槽钢32C12.822t。第二章总体施工平面布置2.1、施工现场平面布置常山大桥供水、供电、水上施工便道、便桥方案均同“常山大桥下部构造施工组织设计”。2.2、主要机械设备配备：2上部结构（挂篮）悬浇箱梁施工技术方案利越集团有限公司常山大桥项目部1）4#主墩~5#主墩共二个“T”构，每个“T”构配置：一套挂篮（共配置二套挂篮）、塔吊QTZ80型（共配置2台...
