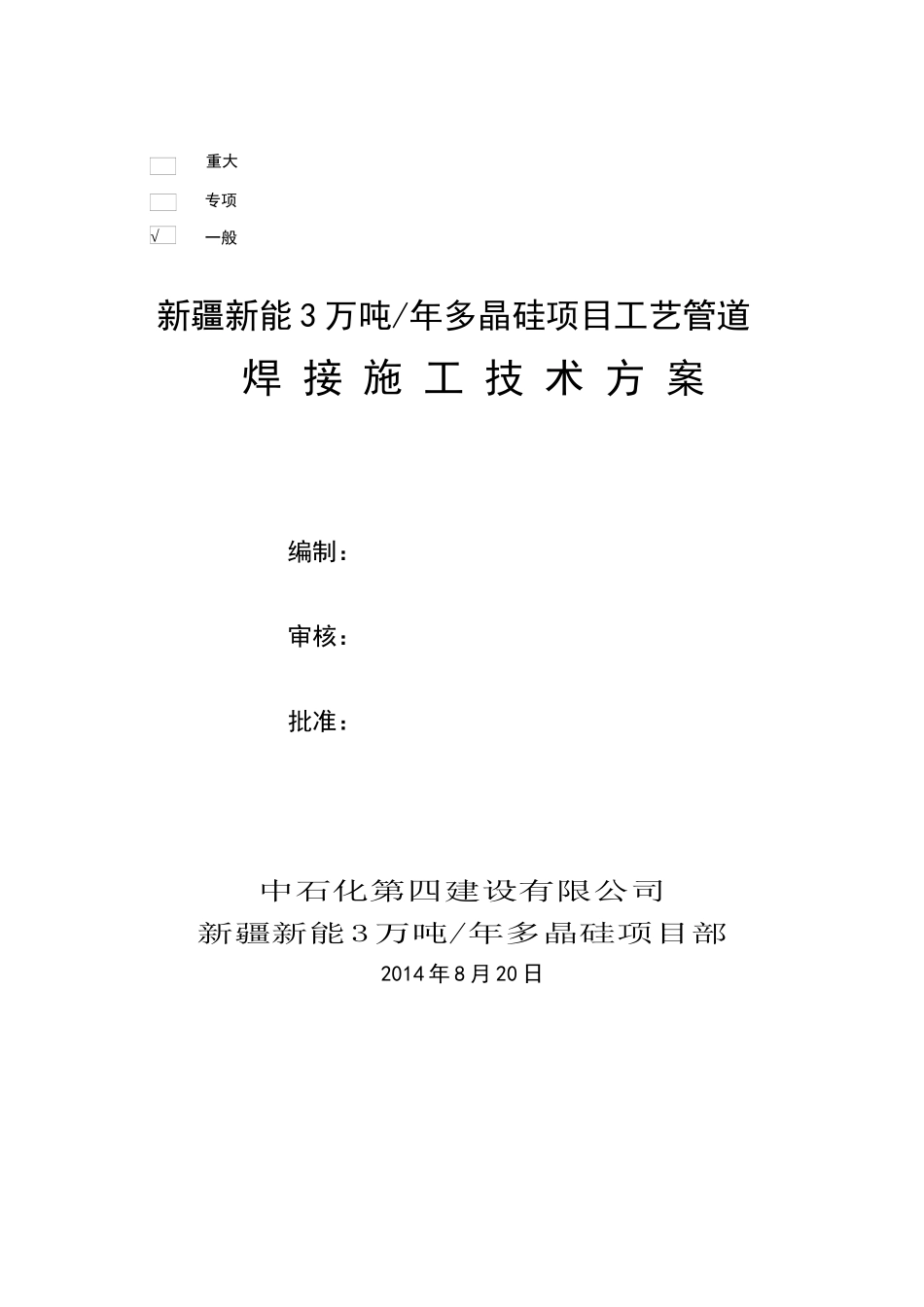

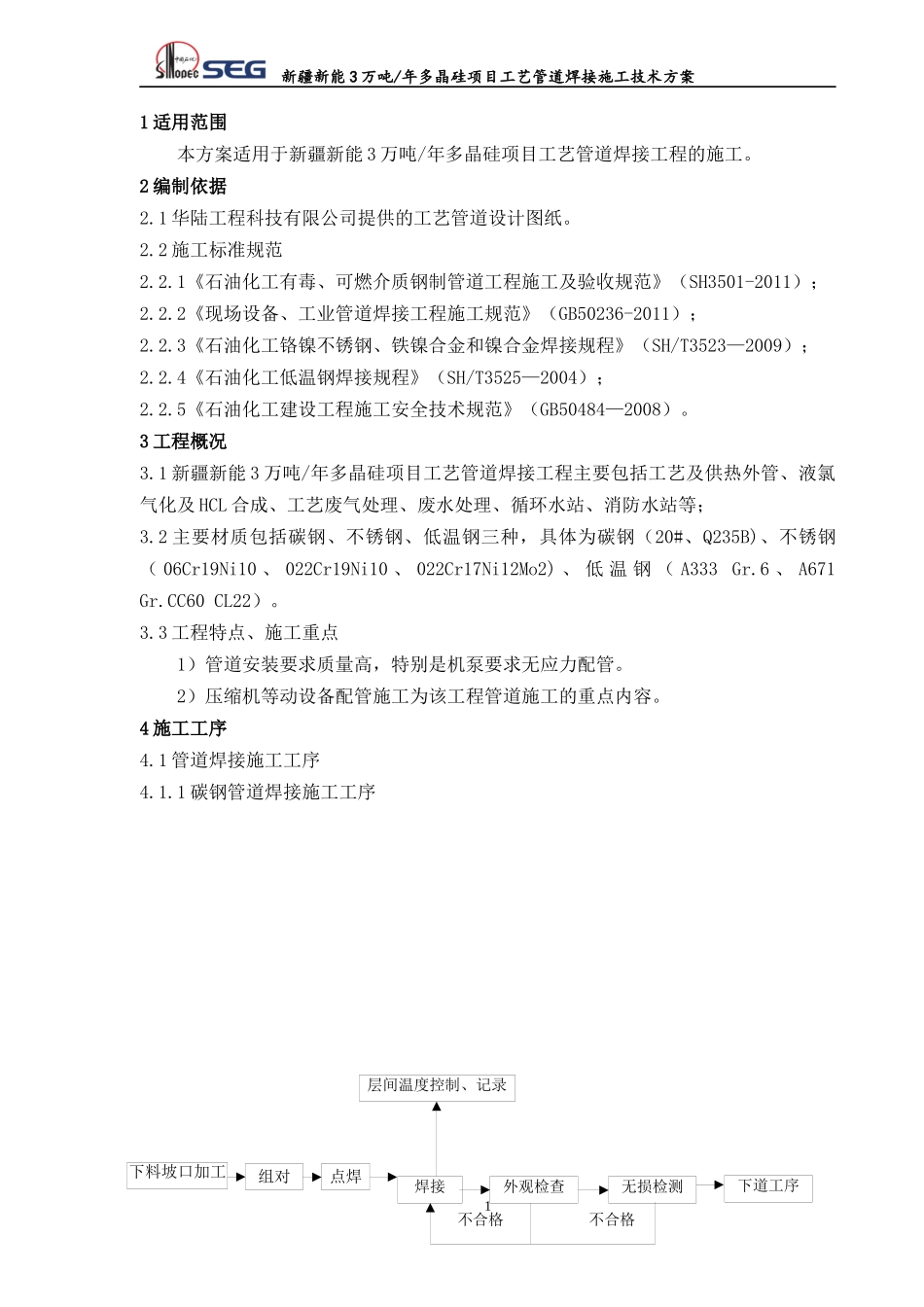

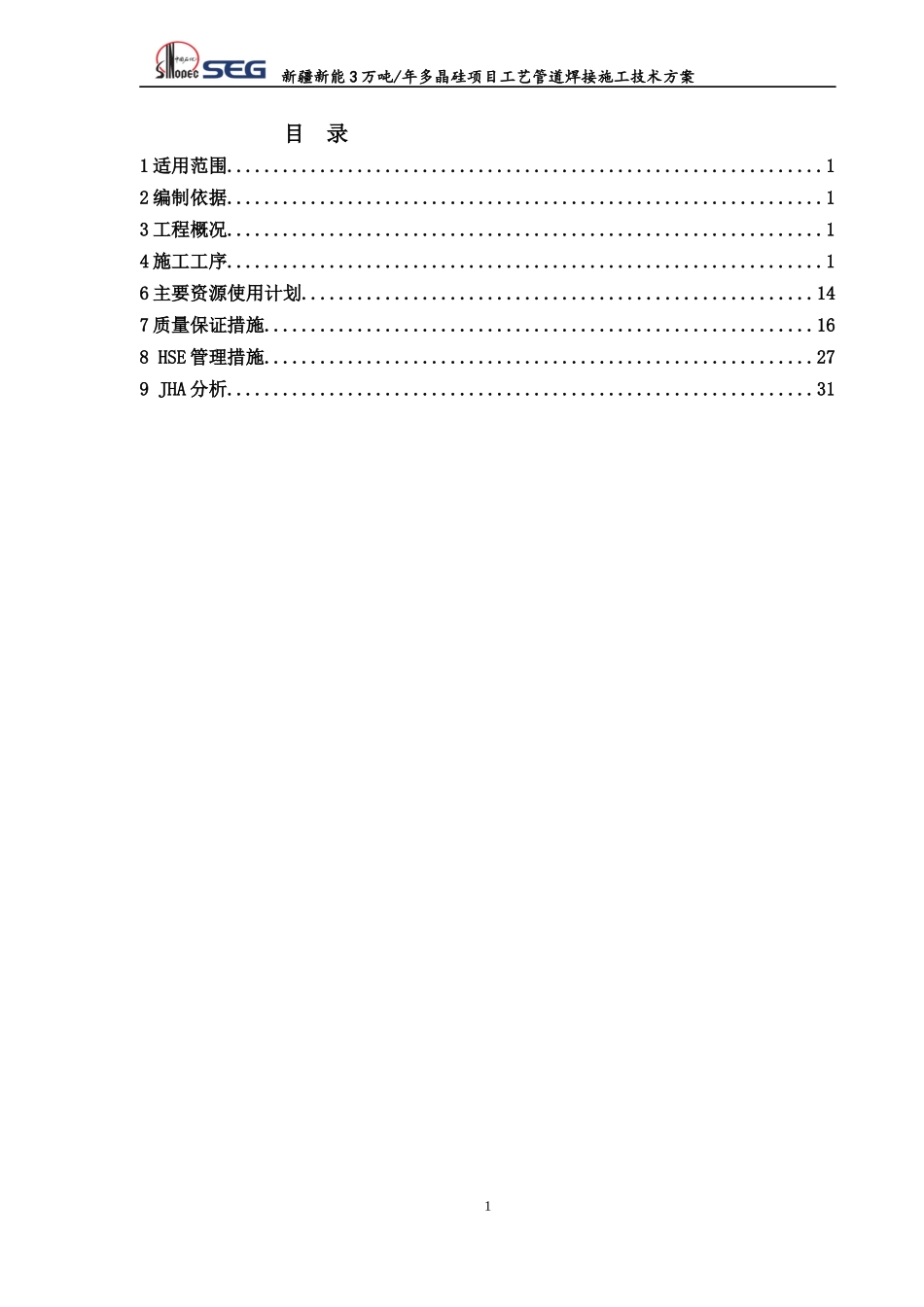

重大专项一般新疆新能3万吨/年多晶硅项目工艺管道焊接施工技术方案编制：审核：批准：中石化第四建设有限公司新疆新能3万吨/年多晶硅项目部2014年8月20日√新疆新能3万吨/年多晶硅项目工艺管道焊接施工技术方案目录1适用范围................................................................12编制依据................................................................13工程概况................................................................14施工工序................................................................16主要资源使用计划.......................................................147质量保证措施...........................................................168HSE管理措施...........................................................279JHA分析...............................................................311焊接外观检查无损检测下道工序层间温度控制、记录不合格不合格新疆新能3万吨/年多晶硅项目工艺管道焊接施工技术方案1适用范围本方案适用于新疆新能3万吨/年多晶硅项目工艺管道焊接工程的施工。2编制依据2.1华陆工程科技有限公司提供的工艺管道设计图纸。2.2施工标准规范2.2.1《石油化工有毒、可燃介质钢制管道工程施工及验收规范》（SH3501-2011）；2.2.2《现场设备、工业管道焊接工程施工规范》（GB50236-2011）；2.2.3《石油化工铬镍不锈钢、铁镍合金和镍合金焊接规程》（SH/T3523—2009）；2.2.4《石油化工低温钢焊接规程》（SH/T3525—2004）；3工程概况3.1新疆新能3万吨/年多晶硅项目工艺管道焊接工程主要包括工艺及供热外管、液氯气化及HCL合成、工艺废气处理、废水处理、循环水站、消防水站等；3.2主要材质包括碳钢、不锈钢、低温钢三种，具体为碳钢（20#、Q235B)、不锈钢（06Cr19Ni10、022Cr19Ni10、022Cr17Ni12Mo2)、低温钢（A333Gr.6、A671Gr.CC60CL22）。3.3工程特点、施工重点1）管道安装要求质量高，特别是机泵要求无应力配管。2）压缩机等动设备配管施工为该工程管道施工的重点内容。4施工工序4.1管道焊接施工工序4.1.1碳钢管道焊接施工工序1下料坡口加工组对点焊2.2.5《石油化工建设工程施工安全技术规范》（GB50484—2008）。新疆新能3万吨/年多晶硅项目工艺管道焊接施工技术方案注：1、壁厚≥25mm时进行预热。2、厚度＞19mm及设计文件有要求时需进行焊后热处理。4.1.2不锈钢管道焊接施工工序4.1.3低温钢管道焊接施工工序5施工工艺5.1焊前准备5.1.1施工技术文件的编制a)焊接工艺评定的编制根据规范建设/监理单位的要求，项目部组织编写了工艺管道焊接工程的焊接工艺评定，具体详见规划表。2组对点焊焊接外观检查无损检验不合格下料坡口加工不合格下道工序焊接外观检查无损检验质量记录返修组对点焊新疆新能3万吨/年多晶硅项目工艺管道焊接施工技术方案新疆多晶硅项目工艺管道焊接工艺评定WPS选用表钢种种类材质壁厚范围(mm)焊接工艺评定编号覆盖厚度范围(mm)焊接方法焊材备注GTAW焊丝SMAW焊条或SAW焊丝焊剂碳钢20#3.6～14.2mm201302AWA-MV≤6mmGTAW+SMAWER70S-6/ER50S-6(φ2.4)E4315(φ3.2)不锈钢O6Cr19Ni102.9～10.0mm1452AWA-MV≤6mmGTAW+SMAWER308(φ2.4)E308-15(φ3.2)022Cr19Ni103.2～8.0mm0326AWA-MV1.6～14mmGTAW+SMAWER308L(φ2.4)E308L-16(φ3.2)00Cr17Ni12Mo23.6～5.6mm201001AWA-MV1.5～14.2mmGTAW+SMAWER316L(φ1.6)E316L-16(φ3.2)低温钢A333Gr63.73～8.0mm0273AWA-MV3.0～12mmGTAW+SMAWER80S-Ni2(φ2.4)E8018-C1(φ3.2)A671Gr.CC60CL2210mm0273AWA-MV3.0～12mmGTAW+SMAWER80S-Ni2(φ2.4)E8018-C1(φ3.2)3新疆新能3万吨/年多晶硅项目工艺管道焊接施工技术方案c）焊接方案的编制及施工技术交底编制详细切实可行的施工技术方案，经业主/监理审批后作为指导现场施工的依据，焊接作业前，施工技术人员应对现场施焊人员进行详细的有针对性的施工技术交底。5.1.2焊工管理参加施焊的焊工应持有在有效期内相应材质、相应位置的《锅炉压力容器压力管道焊工考试与管理规则》合格证或者在2011年2月1日后取得《特...
