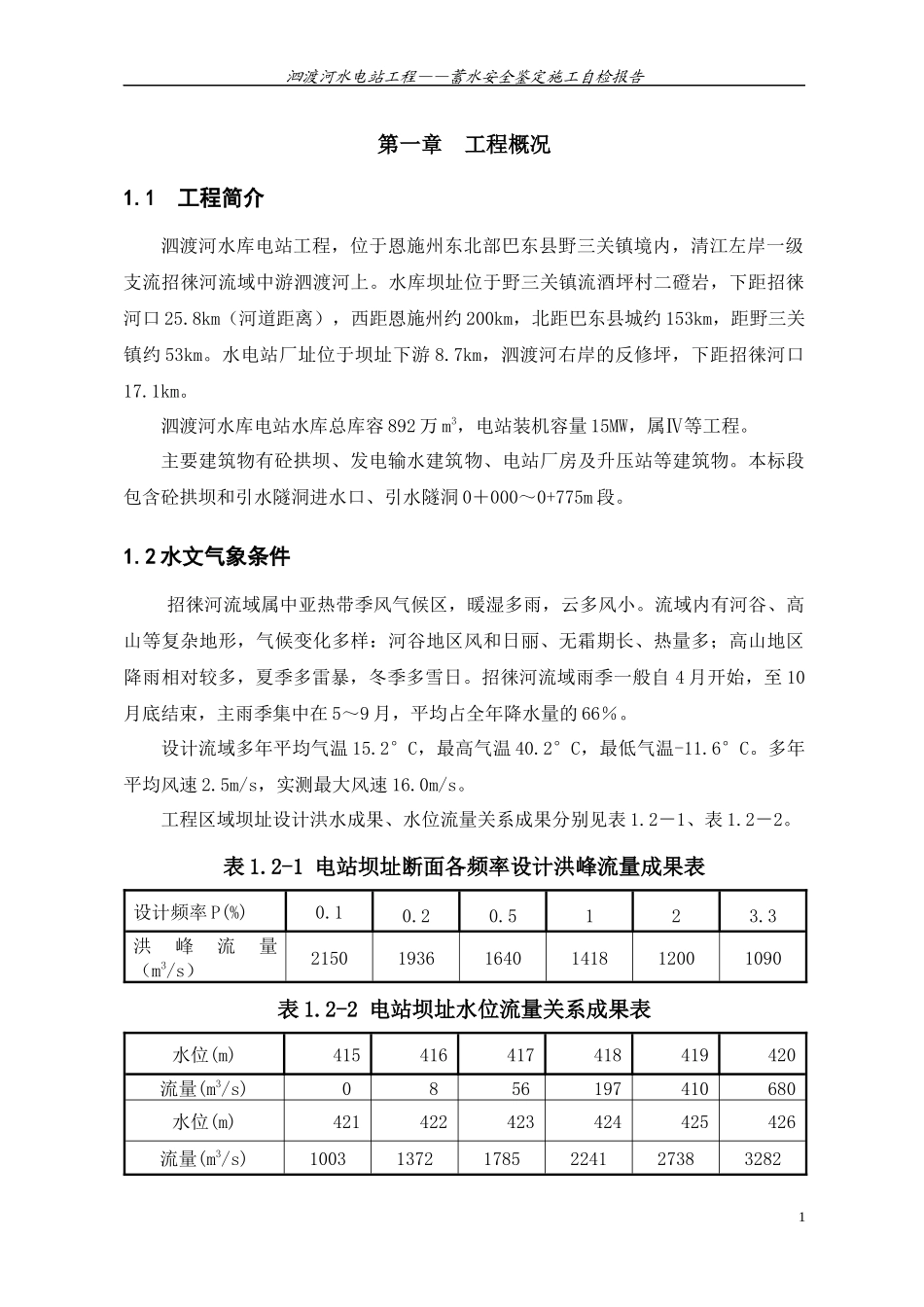

泗渡河水电站工程——蓄水安全鉴定施工自检报告第一章工程概况1.1工程简介泗渡河水库电站工程，位于恩施州东北部巴东县野三关镇境内，清江左岸一级支流招徕河流域中游泗渡河上。水库坝址位于野三关镇流酒坪村二磴岩，下距招徕河口25.8km（河道距离），西距恩施州约200km，北距巴东县城约153km，距野三关镇约53km。水电站厂址位于坝址下游8.7km，泗渡河右岸的反修坪，下距招徕河口17.1km。泗渡河水库电站水库总库容892万m3，电站装机容量15MW，属Ⅳ等工程。主要建筑物有砼拱坝、发电输水建筑物、电站厂房及升压站等建筑物。本标段包含砼拱坝和引水隧洞进水口、引水隧洞0＋000～0+775m段。1.2水文气象条件招徕河流域属中亚热带季风气候区，暖湿多雨，云多风小。流域内有河谷、高山等复杂地形，气候变化多样：河谷地区风和日丽、无霜期长、热量多；高山地区降雨相对较多，夏季多雷暴，冬季多雪日。招徕河流域雨季一般自4月开始，至10月底结束，主雨季集中在5～9月，平均占全年降水量的66％。设计流域多年平均气温15.2°C，最高气温40.2°C，最低气温-11.6°C。多年平均风速2.5m/s，实测最大风速16.0m/s。工程区域坝址设计洪水成果、水位流量关系成果分别见表1.2－1、表1.2－2。表1.2-1电站坝址断面各频率设计洪峰流量成果表设计频率P(%)0.10.20.5123.3洪峰流量（m3/s）215019361640141812001090表1.2-2电站坝址水位流量关系成果表水位(m)415416417418419420流量(m3/s)0856197410680水位(m)421422423424425426流量(m3/s)1003137217852241273832821泗渡河水电站工程——蓄水安全鉴定施工自检报告1.3工程地质条件本工程位于巴东县野三关境内的泗渡河峡谷中上游段，属构造侵蚀深切高中山峡谷地貌。两岸山高坡陡，河谷呈“V”字型，山体完整，基本对称，左岸稍缓，坡角35～50°，右岸坡角55～75°，局部为倒坡；河道流向为SE149°，河床水深0.5～1.2m，此河段为正交谷，岸坡形态为平直型；上坝址河谷底宽约25～40m。坝址两岸基岩出露，山体完整，岩石为为风化石灰岩，片层状，向河道下游略为倾斜、与河道几乎正交竖向分部，适合建造拱坝。1.4本标段工程内容1）、本标段工作任务为：1、拦河大坝工程及其相应的附属工程。2、进水口工程及进水口～0+775(实际开挖至0+806)段隧洞工程。3、以上范围内相应的临时工程（包括场内施工交通工程、场内供电工程、导流渡汛及封堵工程、砂石料开采供应系统、砼拌和提升运输系统、供水供风系统等），以及为完成上述工程所需的临时设施。2）、主要设计工程量（大坝及进水口）：土石方明挖72469m3；石方洞挖11389m3；砼浇筑71561m3；钢筋制安444t；帷幕灌浆2581m；固结灌浆2054m；横缝灌浆2961m2；洞内回填灌浆467.86m2。1.5本标段主要建筑物1、砼拱坝拱坝为混合线型双曲变厚拱坝，最大坝高69.5m，坝体材料为C20W8F100砼。拱坝坝顶厚度3.0m，坝底厚度11.62m，厚高比0.167，坝顶中心线弧长145.5m，弧高比2.09。坝体最大中心角81.68°，最小中心角65.47°。上游坝面最大倒悬度1：0.24，下游坝面最大倒悬度1：0.21。大坝共分为8个坝段，7条横缝，坝段上游坝面弧长横缝间距18～22m，每个灌区一般高度15m。横缝上游面设一道止水铜片，下游面及灌浆区间隔设止浆铁片，坝段之间的横缝进行封拱灌浆，共分5个高程灌区，27个横缝灌区，灌浆面积2泗渡河水电站工程——蓄水安全鉴定施工自检报告3800m2。大坝倒垂孔观测室布置于坝顶中墩。坝后设一层人行交通便桥，高程为443.0m。在坝体413.0m高程布设一道水平廊道，水平廊道两端左边以1：1、右边以1:0.5的坡度升高至424.0m，两端出口设于下游坝面坝后桥位置，以供帷幕灌浆、排水、观测之用。廊道截面底宽2.0m，高3.5m，廊道全长115.0m。在坝体右岸437.1m（中心高程）处埋设一根直径为1.2m的钢管，作为水库冲砂、放空以及解决坝址下游脱水段生态用水时放水之用。水库泄洪采用潜孔泄洪，共设2孔，每孔溢流前沿净宽10.0m。每孔安装一扇10.0m×6.0m（宽×高）弧形钢闸门。溢流堰顶高程为466.5m，经调洪演算，校核洪水位为479.53m，相应最大下泄流量为1810m3/s。堰面曲线采用WES曲线，原点以上堰面采用1/4椭圆曲线。原点以下的...
