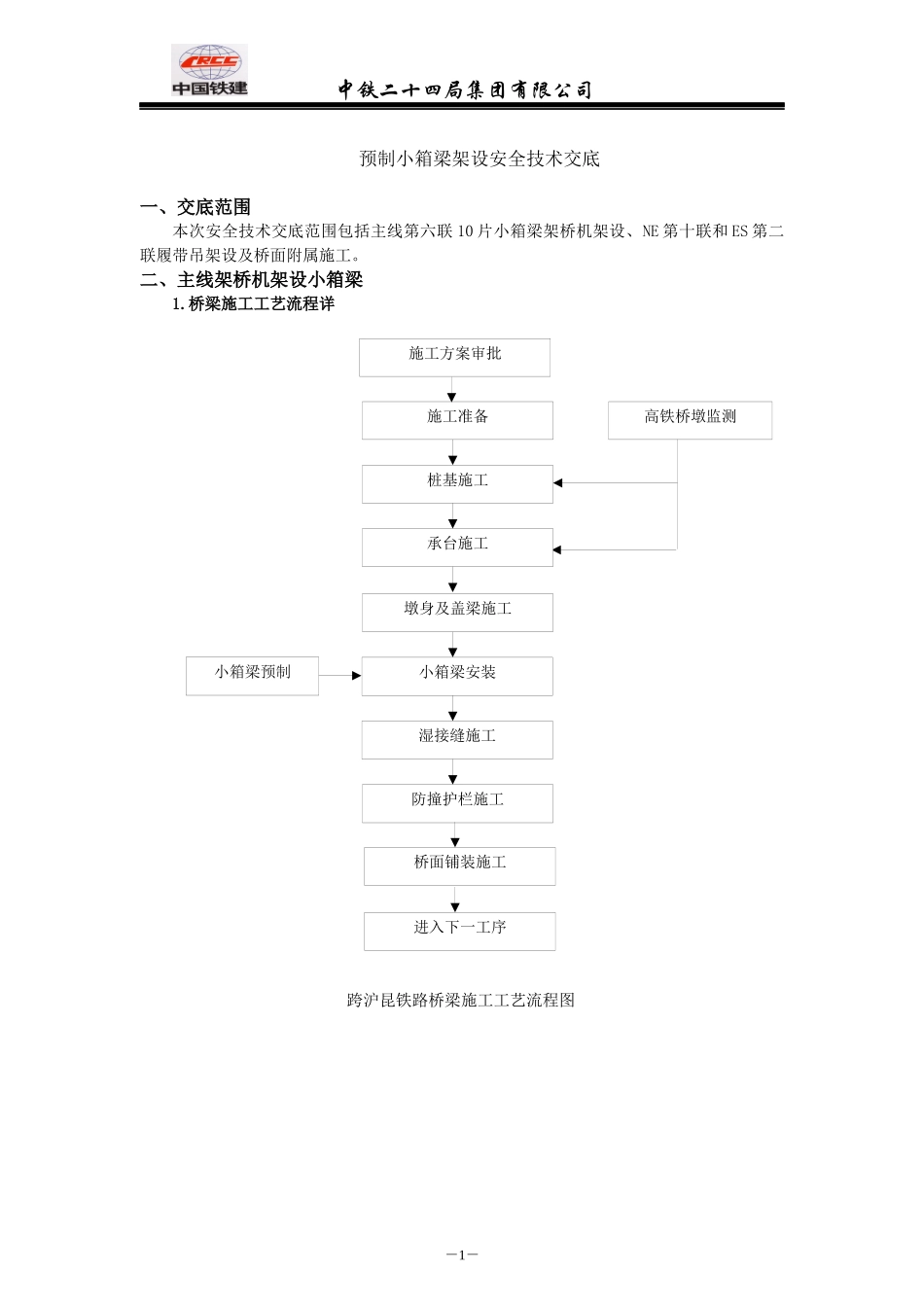

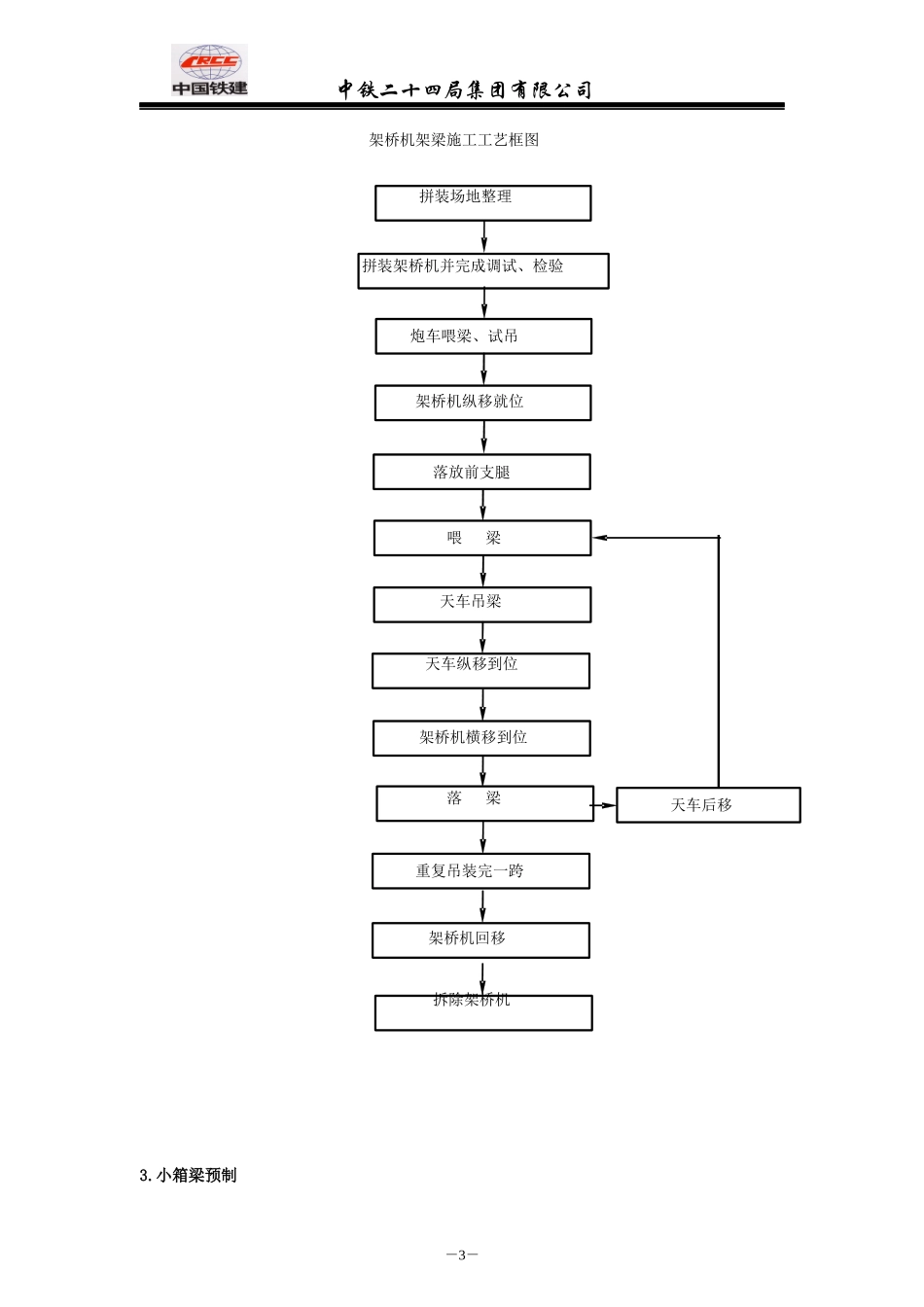

施工准备桩基施工承台施工墩身及盖梁施工小箱梁安装高铁桥墩监测湿接缝施工防撞护栏施工施工方案审批小箱梁预制桥面铺装施工进入下一工序中铁二十四局集团有限公司预制小箱梁架设安全技术交底一、交底范围本次安全技术交底范围包括主线第六联10片小箱梁架桥机架设、NE第十联和ES第二联履带吊架设及桥面附属施工。二、主线架桥机架设小箱梁1.桥梁施工工艺流程详跨沪昆铁路桥梁施工工艺流程图－1－中铁二十四局集团有限公司2.架桥机架梁施工工艺流程－2－架桥机架梁施工工艺框图拼装场地整理拼装架桥机并完成调试、检验炮车喂梁、试吊架桥机纵移就位落放前支腿喂梁天车吊梁天车纵移到位架桥机横移到位落梁重复吊装完一跨架桥机回移拆除架桥机天车后移中铁二十四局集团有限公司3.小箱梁预制－3－中铁二十四局集团有限公司为方便运输，小箱梁在场内进行预制，预制场位于市心路与机场路交叉口西北角。小箱梁预制施工方法见小箱梁预制方案，小箱梁按照安装顺序进行预制。4.小箱梁运输主线桥40m小箱梁边梁重204.5t，采用300t级狼狈式运梁车进行地面运输，采用300t级轨道式运梁平车进行桥面运输。小箱梁在预制场采用两台500T汽车吊装车，运梁车穿过市心北路后在主线桥第4联南侧同样采用两台500T汽车吊垂直提升至停放在桥面的运梁平车上。运梁车穿过市心北路时，需临时封闭道路。小箱梁垂直提升至桥面的作业工况见附图。轨道式运梁车现场照片－4－中铁二十四局集团有限公司－5－中铁二十四局集团有限公司－6－中铁二十四局集团有限公司5.主线桥小箱梁架设根据本工程现场情况，主线桥小箱梁采用架桥机进行安装。主线桥铁路跨的桥墩（14#－7－中铁二十四局集团有限公司墩）位于沪昆高铁桥梁梁底投影西侧。架梁采用的架桥机整机高度为11.42m，前导梁处的上横梁顶至走行轨道顶面的高度为8.29m，纵梁顶至走行轨道顶面的高度为7.38m。受高铁桥梁净空限制，架桥机只能从铁路西侧进行架梁作业。如下图所示：QGS320t/65m型步履式外形尺寸图－8－7388291142中铁二十四局集团有限公司－9－中铁二十四局集团有限公司－10－中铁二十四局集团有限公司－11－中铁二十四局集团有限公司架梁的施工顺序为：架桥机进场→架桥机拼装、调试、验收→架桥机过孔→架桥机吊装梁板→架桥回移→拆除架桥机。6.架桥机过孔根据施工要求，过轨施工需封锁铁路。㈠、封锁前初始状态架桥机在主线第4、5联箱梁上完成拼装、调试，检验合格后，前移至线路边。根据作业需求，布置好前支腿及后支腿安放距离位置后,导梁在既有线封锁计划实施之前的15分钟时,先将其外伸前移，使架桥机导梁最前端靠近既有线限界，等待封锁过轨。㈡、架桥机封锁过轨架桥机封锁过轨封锁分八步进行:第一步:前支腿（1#支腿）前移至13#墩处，导梁外伸8m，调整两个桁车的位置，收起尾支腿（3#支腿），准备过孔。（封锁前完成）第二步:开动反滚轮驱动电机使主梁前移15m，随时调整两个桁车在主梁上的位置，保持整机的纵向稳定性。（5分钟）第三步:支好尾支腿（3#支腿），使中支腿（2#支腿）不受力，然后收起中支腿前移18.5m，抄垫、稳固。（10分钟）第四步：收起尾支腿，主梁前移23m至临时支腿（0#支腿）到达14#墩，随时调整两个桁车在主梁上的位置，保持整机的纵向稳定性，调整尾支腿、前支腿和临时支腿，使中支腿不受力。（8分钟）第五步：收起中支腿前移，中支腿前移25.5m至紧靠前支腿之后，调整尾支腿、中支腿和临时支腿，使前支腿不受力。（10分钟）第六步:开动前支腿挂轮走行机构，使前支腿移动到14#墩。（15分钟）第七步:调整两个桁车位置，支好前支腿和中支腿，收起尾支腿，主梁前移19m（7分钟）第八步:支临时支腿好尾支腿，调整中支腿位置，完成过孔。采用手链葫芦锁定架桥机走行轮与轨道。（10分钟）架桥机过孔封锁时间共65分钟，不含防护设置、拆除时间和电务检查时间。㈢架桥机过孔作业的过程控制要点（1）检查机后配重量，复核配重量是否满足过孔要求。（2）监控过孔时主梁前支腿、后支腿稳定状况，观察是否有移位和晃动现象，发现有变化时及时停止前移。12中铁二十四局集团有限公司（3）严格执行架桥机过孔操作规程，监控过孔时前移速度，禁止超...
