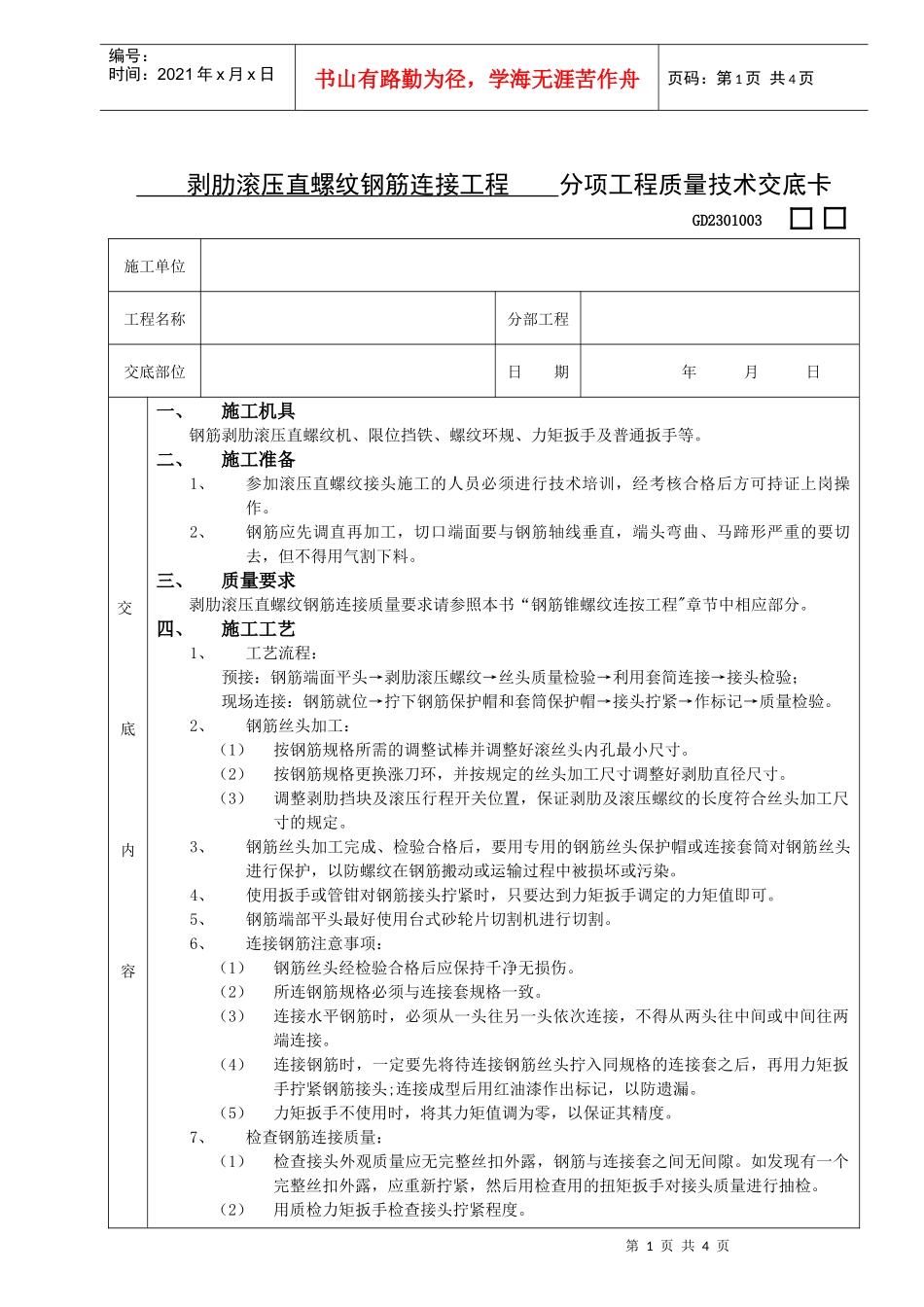

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页剥肋滚压直螺纹钢筋连接工程分项工程质量技术交底卡GD2301003施工单位工程名称分部工程交底部位日期年月日交底内容一、施工机具钢筋剥肋滚压直螺纹机、限位挡铁、螺纹环规、力矩扳手及普通扳手等。二、施工准备1、参加滚压直螺纹接头施工的人员必须进行技术培训，经考核合格后方可持证上岗操作。2、钢筋应先调直再加工，切口端面要与钢筋轴线垂直，端头弯曲、马蹄形严重的要切去，但不得用气割下料。三、质量要求剥肋滚压直螺纹钢筋连接质量要求请参照本书“钢筋锥螺纹连按工程"章节中相应部分。四、施工工艺1、工艺流程：预接：钢筋端面平头→剥肋滚压螺纹→丝头质量检验→利用套简连接→接头检验；现场连接：钢筋就位→拧下钢筋保护帽和套筒保护帽→接头拧紧→作标记→质量检验。2、钢筋丝头加工：（1）按钢筋规格所需的调整试棒并调整好滚丝头内孔最小尺寸。（2）按钢筋规格更换涨刀环，并按规定的丝头加工尺寸调整好剥肋直径尺寸。（3）调整剥肋挡块及滚压行程开关位置，保证剥肋及滚压螺纹的长度符合丝头加工尺寸的规定。3、钢筋丝头加工完成、检验合格后，要用专用的钢筋丝头保护帽或连接套筒对钢筋丝头进行保护，以防螺纹在钢筋搬动或运输过程中被损坏或污染。4、使用扳手或管钳对钢筋接头拧紧时，只要达到力矩扳手调定的力矩值即可。5、钢筋端部平头最好使用台式砂轮片切割机进行切割。6、连接钢筋注意事项：（1）钢筋丝头经检验合格后应保持千净无损伤。（2）所连钢筋规格必须与连接套规格一致。（3）连接水平钢筋时，必须从一头往另一头依次连接，不得从两头往中间或中间往两端连接。（4）连接钢筋时，一定要先将待连接钢筋丝头拧入同规格的连接套之后，再用力矩扳手拧紧钢筋接头;连接成型后用红油漆作出标记，以防遗漏。（5）力矩扳手不使用时，将其力矩值调为零，以保证其精度。7、检查钢筋连接质量：（1）检查接头外观质量应无完整丝扣外露，钢筋与连接套之间无间隙。如发现有一个完整丝扣外露，应重新拧紧，然后用检查用的扭矩扳手对接头质量进行抽检。（2）用质检力矩扳手检查接头拧紧程度。第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页交底内容8、直螺纹接头试验：（1）同一施工条件下，采用同一批材料的同等级、同型式、同规格接头，以500个为一验收批进行检验和验收，不足500个也为一验收批。每一批取3个试件作单向拉伸试验。（2）当三个试件抗拉强度均不小于该级别钢筋抗拉强度的标准值时，该验收批定为合格。如有一个试件的抗拉强度不符合要求，应取六个试件进行复检。复检中仍有一个试件不符合要求，则该验收批判定为不合格。表2-8丝头加工尺寸（mm）规格剥肋直径螺纹尺寸丝头长度完整丝扣圈数1615.2±0.2M16.5×220～22.5≥81816.9±0.2M19×2.525～27.5≥72018.8±0.2M21×2.527～30≥82220.8±0.2M23×2.529.5～32.5≥92523.7±0.2M26×332～35≥92826.6±0.2M29×337～40≥103230.5±0.2M33×342～45≥113634.5±0.2M37×3.546～49≥94038.1±0.2M41×3.549～52.5≥10五、成品保护1、成型钢筋应按总平面布置图指定地点摆放，用垫木垫放整齐，防止钢筋变形、锈蚀、油污。2、安装电线管、暖卫管线或其他设施时不得任意切断和移动钢筋。如有相碰，则与土建技术人员现场协商解决。3、浇筑楼板混凝土时，混凝土输送泵管要用铁马凳架高300mm，防止由于过重的泵管压塌板上部筋。去往操作面的主要通道也需设铁马凳，上铺钢跳板，边浇边撤。六、安全措施1、进入现场的钢筋机械在使用前，必须经项目工程部、安全部检查验收合格后方可使用。操作人员需持证上岗作业，并在机械旁挂牌注明安全操作规定。2、钢筋机械必须设置在平整、坚实的场地上，设置机棚和排水沟，防雨雪、防砸、防水浸泡。机械必须接地，操作工必须穿戴防护衣具，以保证操作人员安全。3、钢筋加工机械要设专人维护维修，定期检查各种机械的零部件，特别是易损部件，出现有磨损的必须更换。现场加工的成品、半成品堆放整齐。4、钢筋加工机械处必须设置足够的照明...
