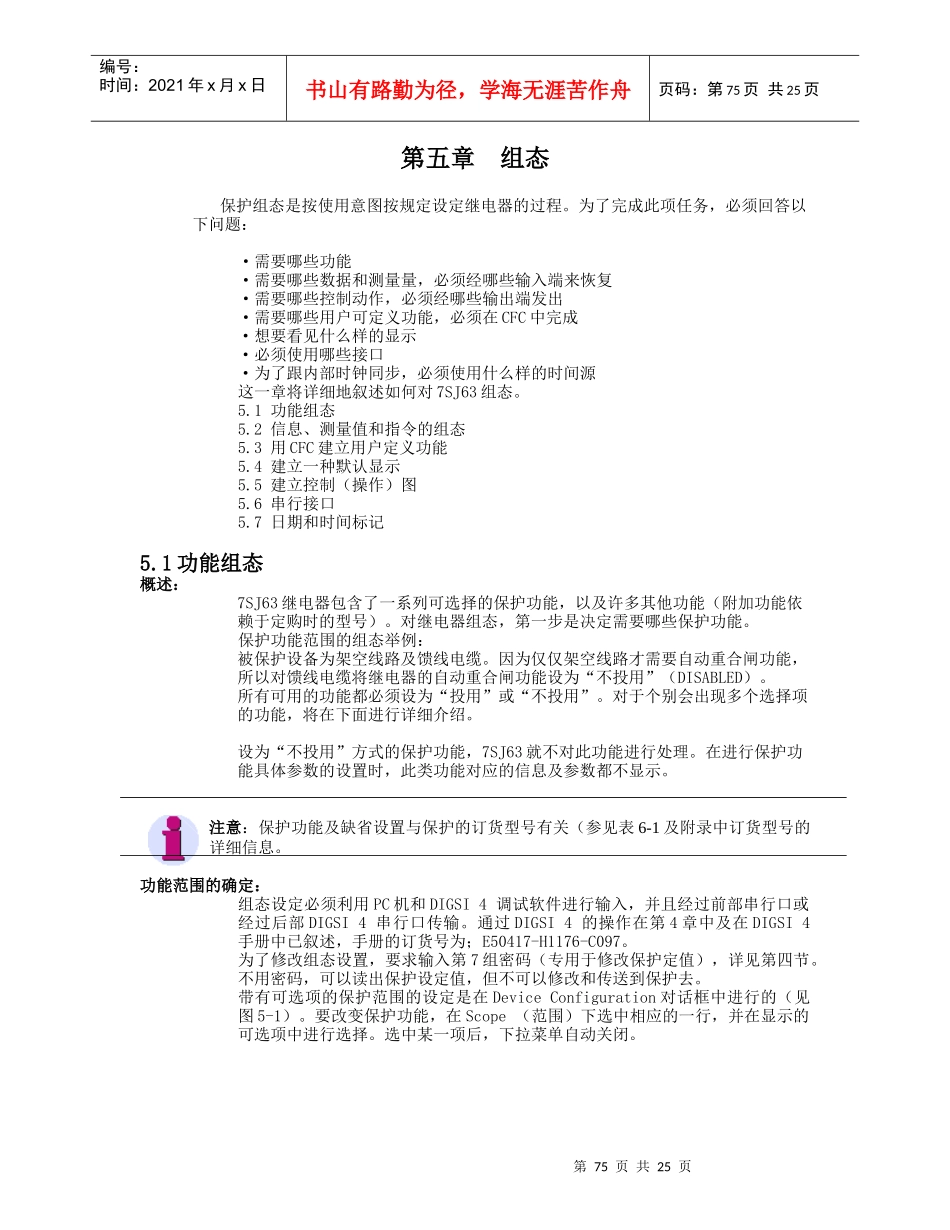

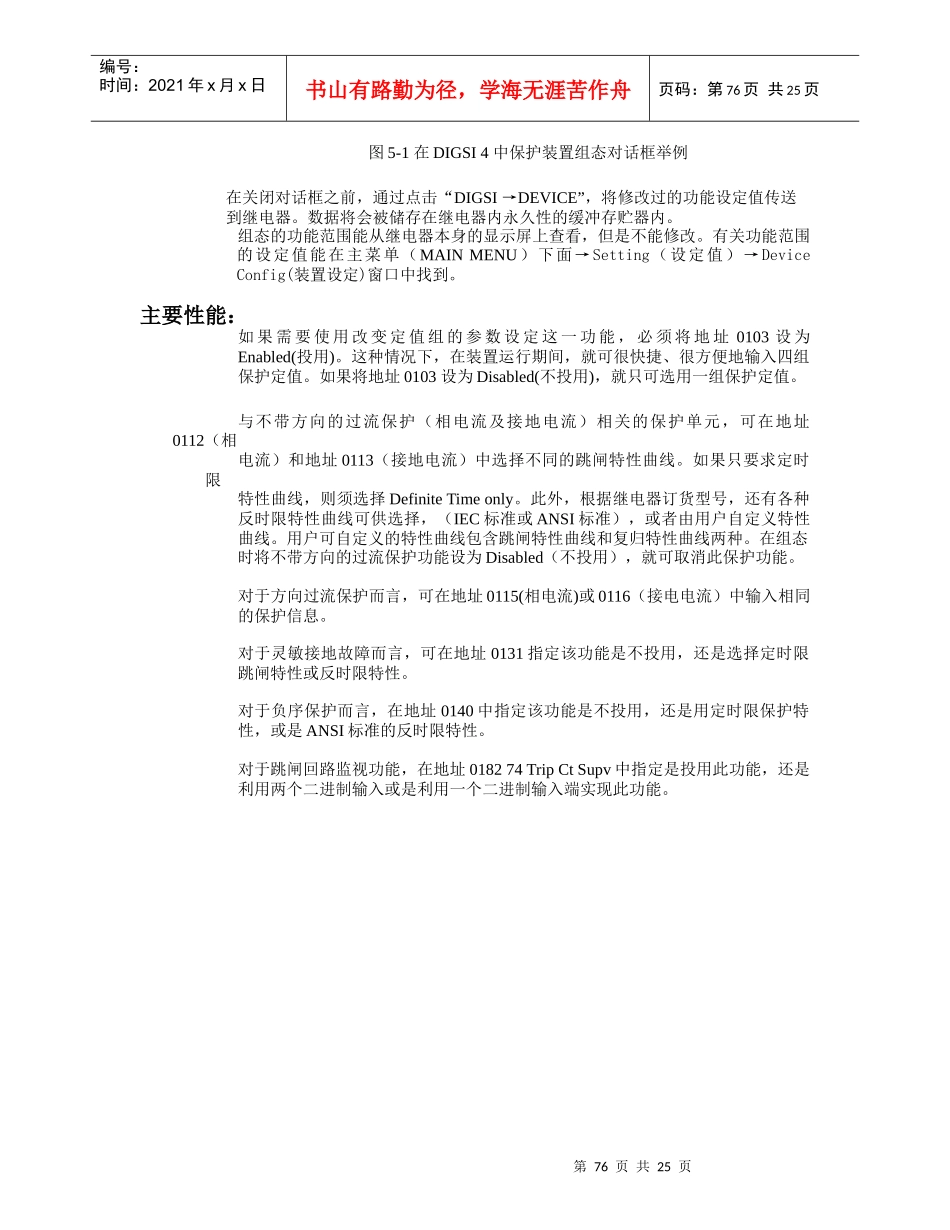

第75页共25页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第75页共25页第五章组态保护组态是按使用意图按规定设定继电器的过程。为了完成此项任务,必须回答以下问题:·需要哪些功能·需要哪些数据和测量量,必须经哪些输入端来恢复·需要哪些控制动作,必须经哪些输出端发出·需要哪些用户可定义功能,必须在CFC中完成·想要看见什么样的显示·必须使用哪些接口·为了跟内部时钟同步,必须使用什么样的时间源这一章将详细地叙述如何对7SJ63组态。5.1功能组态5.2信息、测量值和指令的组态5.3用CFC建立用户定义功能5.4建立一种默认显示5.5建立控制(操作)图5.6串行接口5.7日期和时间标记5.1功能组态概述:7SJ63继电器包含了一系列可选择的保护功能,以及许多其他功能(附加功能依赖于定购时的型号)。对继电器组态,第一步是决定需要哪些保护功能。保护功能范围的组态举例:被保护设备为架空线路及馈线电缆。因为仅仅架空线路才需要自动重合闸功能,所以对馈线电缆将继电器的自动重合闸功能设为“不投用”(DISABLED)。所有可用的功能都必须设为“投用”或“不投用”。对于个别会出现多个选择项的功能,将在下面进行详细介绍。设为“不投用”方式的保护功能,7SJ63就不对此功能进行处理。在进行保护功能具体参数的设置时,此类功能对应的信息及参数都不显示。注意:保护功能及缺省设置与保护的订货型号有关(参见表6-1及附录中订货型号的详细信息。功能范围的确定:组态设定必须利用PC机和DIGSI4调试软件进行输入,并且经过前部串行口或经过后部DIGSI4串行口传输。通过DIGSI4的操作在第4章中及在DIGSI4手册中已叙述,手册的订货号为;E50417-H1176-C097。为了修改组态设置,要求输入第7组密码(专用于修改保护定值),详见第四节。不用密码,可以读出保护设定值,但不可以修改和传送到保护去。带有可选项的保护范围的设定是在DeviceConfiguration对话框中进行的(见图5-1)。要改变保护功能,在Scope(范围)下选中相应的一行,并在显示的可选项中进行选择。选中某一项后,下拉菜单自动关闭。第76页共25页第75页共25页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第76页共25页图5-1在DIGSI4中保护装置组态对话框举例在关闭对话框之前,通过点击“DIGSI→DEVICE”,将修改过的功能设定值传送到继电器。数据将会被储存在继电器内永久性的缓冲存贮器内。组态的功能范围能从继电器本身的显示屏上查看,但是不能修改。有关功能范围的设定值能在主菜单(MAINMENU)下面→Setting(设定值)→DeviceConfig(装置设定)窗口中找到。主要性能:如果需要使用改变定值组的参数设定这一功能,必须将地址0103设为Enabled(投用)。这种情况下,在装置运行期间,就可很快捷、很方便地输入四组保护定值。如果将地址0103设为Disabled(不投用),就只可选用一组保护定值。与不带方向的过流保护(相电流及接地电流)相关的保护单元,可在地址0112(相电流)和地址0113(接地电流)中选择不同的跳闸特性曲线。如果只要求定时限特性曲线,则须选择DefiniteTimeonly。此外,根据继电器订货型号,还有各种反时限特性曲线可供选择,(IEC标准或ANSI标准),或者由用户自定义特性曲线。用户可自定义的特性曲线包含跳闸特性曲线和复归特性曲线两种。在组态时将不带方向的过流保护功能设为Disabled(不投用),就可取消此保护功能。对于方向过流保护而言,可在地址0115(相电流)或0116(接电电流)中输入相同的保护信息。对于灵敏接地故障而言,可在地址0131指定该功能是不投用,还是选择定时限跳闸特性或反时限特性。对于负序保护而言,在地址0140中指定该功能是不投用,还是用定时限保护特性,或是ANSI标准的反时限特性。对于跳闸回路监视功能,在地址018274TripCtSupv中指定是投用此功能,还是利用两个二进制输入或是利用一个二进制输入端实现此功能。第77页共25页第76页共25页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第77页共25页地址设定内容设定范围默认设定值注释103改变定值组不投用投用不投用用于改变定值组(A\B\C\D)104故障记录波形投用不...
