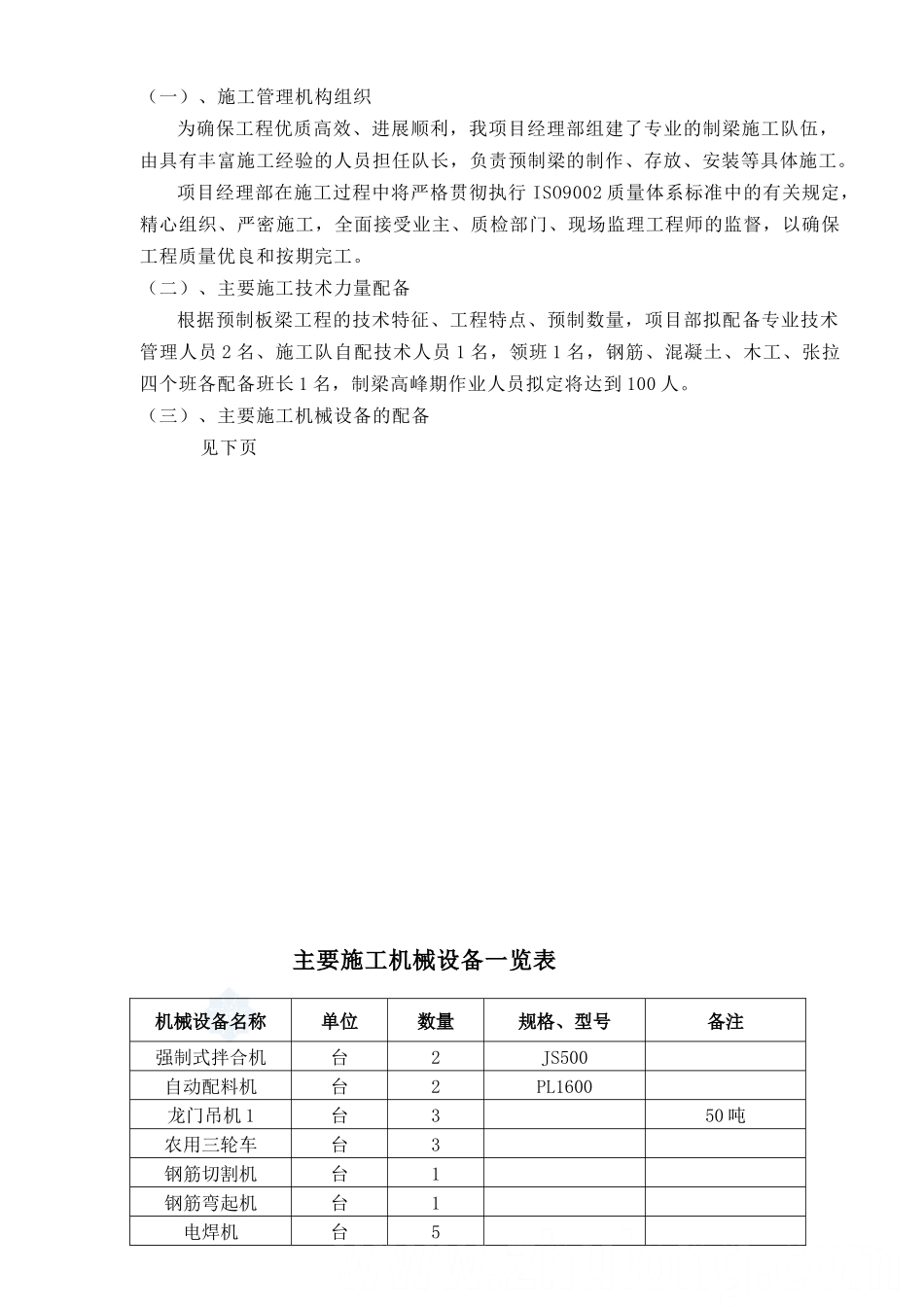

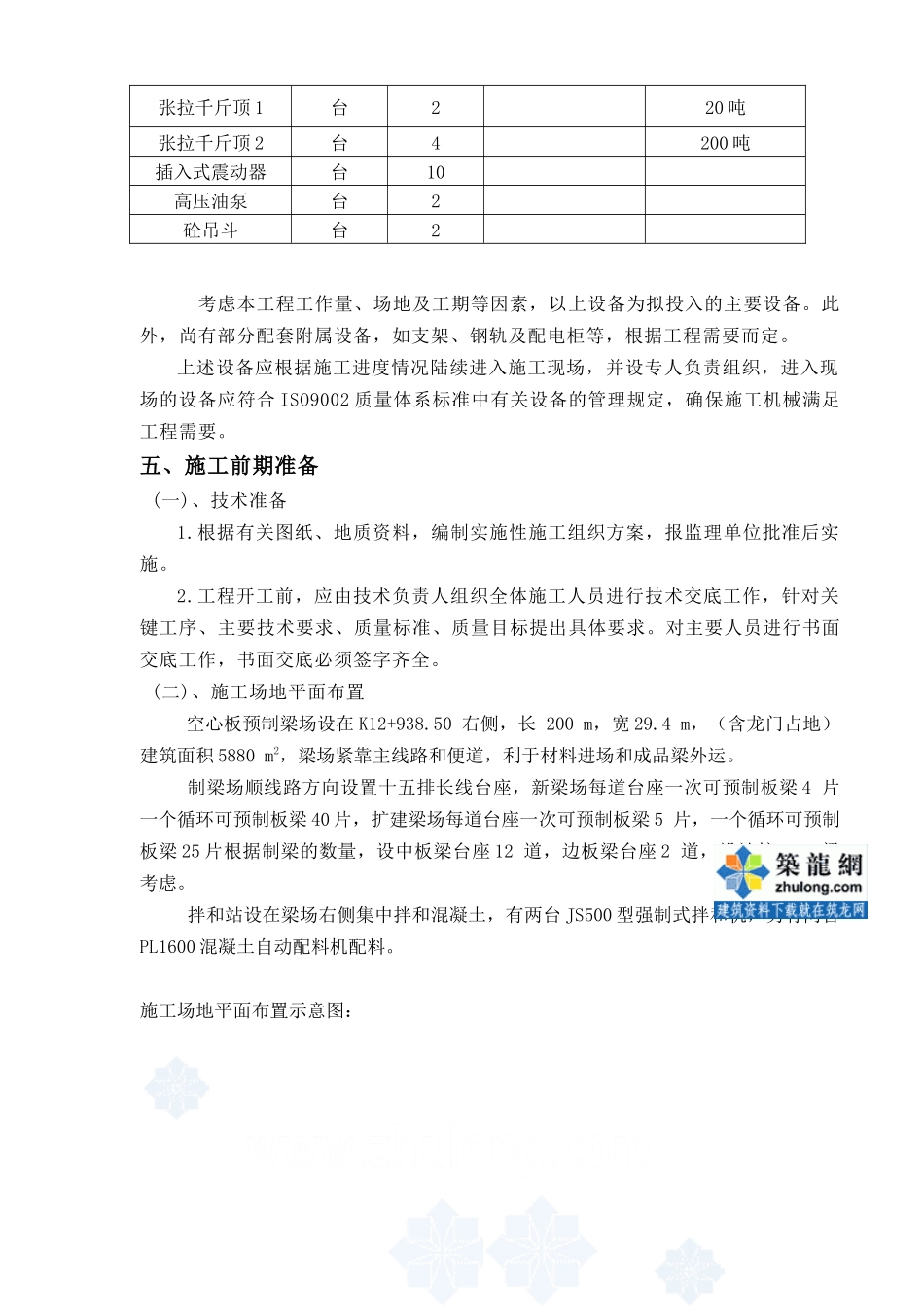

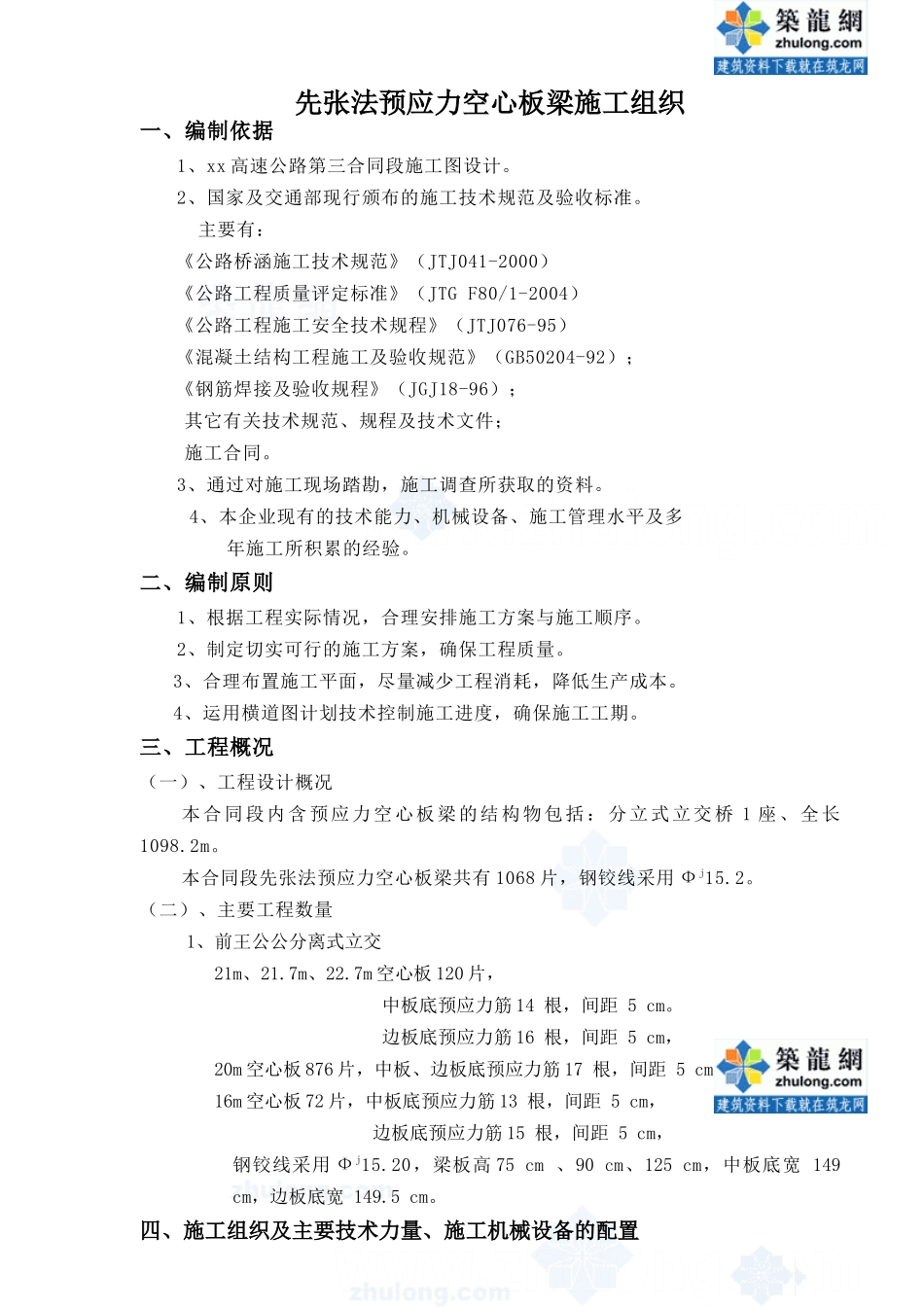

先张法预应力空心板梁施工组织一、编制依据1、xx高速公路第三合同段施工图设计。2、国家及交通部现行颁布的施工技术规范及验收标准。主要有：《公路桥涵施工技术规范》（JTJ041-2000）《公路工程质量评定标准》（JTGF80/1-2004）《公路工程施工安全技术规程》（JTJ076-95）《混凝土结构工程施工及验收规范》（GB50204-92）；《钢筋焊接及验收规程》（JGJ18-96）；其它有关技术规范、规程及技术文件；施工合同。3、通过对施工现场踏勘，施工调查所获取的资料。4、本企业现有的技术能力、机械设备、施工管理水平及多年施工所积累的经验。二、编制原则1、根据工程实际情况，合理安排施工方案与施工顺序。2、制定切实可行的施工方案，确保工程质量。3、合理布置施工平面，尽量减少工程消耗，降低生产成本。4、运用横道图计划技术控制施工进度，确保施工工期。三、工程概况（一）、工程设计概况本合同段内含预应力空心板梁的结构物包括：分立式立交桥1座、全长1098.2m。本合同段先张法预应力空心板梁共有1068片，钢铰线采用Фj15.2。（二）、主要工程数量1、前王公公分离式立交21m、21.7m、22.7m空心板120片，中板底预应力筋14根，间距5cm。边板底预应力筋16根，间距5cm，20m空心板876片，中板、边板底预应力筋17根，间距5cm，16m空心板72片，中板底预应力筋13根，间距5cm，边板底预应力筋15根，间距5cm，钢铰线采用Фj15.20，梁板高75cm、90cm、125cm，中板底宽149cm，边板底宽149.5cm。四、施工组织及主要技术力量、施工机械设备的配置（一）、施工管理机构组织为确保工程优质高效、进展顺利，我项目经理部组建了专业的制梁施工队伍，由具有丰富施工经验的人员担任队长，负责预制梁的制作、存放、安装等具体施工。项目经理部在施工过程中将严格贯彻执行ISO9002质量体系标准中的有关规定，精心组织、严密施工，全面接受业主、质检部门、现场监理工程师的监督，以确保工程质量优良和按期完工。（二）、主要施工技术力量配备根据预制板梁工程的技术特征、工程特点、预制数量，项目部拟配备专业技术管理人员2名、施工队自配技术人员1名，领班1名，钢筋、混凝土、木工、张拉四个班各配备班长1名，制梁高峰期作业人员拟定将达到100人。（三）、主要施工机械设备的配备见下页主要施工机械设备一览表机械设备名称单位数量规格、型号备注强制式拌合机台2JS500自动配料机台2PL1600龙门吊机1台350吨农用三轮车台3钢筋切割机台1钢筋弯起机台1电焊机台5张拉千斤顶1台220吨张拉千斤顶2台4200吨插入式震动器台10高压油泵台2砼吊斗台2考虑本工程工作量、场地及工期等因素，以上设备为拟投入的主要设备。此外，尚有部分配套附属设备，如支架、钢轨及配电柜等，根据工程需要而定。上述设备应根据施工进度情况陆续进入施工现场，并设专人负责组织，进入现场的设备应符合ISO9002质量体系标准中有关设备的管理规定，确保施工机械满足工程需要。五、施工前期准备(一)、技术准备1.根据有关图纸、地质资料，编制实施性施工组织方案，报监理单位批准后实施。2.工程开工前，应由技术负责人组织全体施工人员进行技术交底工作，针对关键工序、主要技术要求、质量标准、质量目标提出具体要求。对主要人员进行书面交底工作，书面交底必须签字齐全。(二)、施工场地平面布置空心板预制梁场设在K12+938.50右侧，长200m，宽29.4m，（含龙门占地）建筑面积5880m2，梁场紧靠主线路和便道，利于材料进场和成品梁外运。制梁场顺线路方向设置十五排长线台座，新梁场每道台座一次可预制板梁4片一个循环可预制板梁40片，扩建梁场每道台座一次可预制板梁5片，一个循环可预制板梁25片根据制梁的数量，设中板梁台座12道，边板梁台座2道，设计按20m梁考虑。拌和站设在梁场右侧集中拌和混凝土，有两台JS500型强制式拌和机，另有两台PL1600混凝土自动配料机配料。施工场地平面布置示意图：六、空心板梁预制施工整体规划板梁预制计划一天生产6.5片梁，10道制梁台10天可生产40片梁，5道制梁台10天可生产25片梁。存梁厂规划面积100×13m2，根据梁板的尺寸计划存梁厂共设7道，两侧放边板，中间放中板，每道存放4片，共放3层，最多可存放80...
