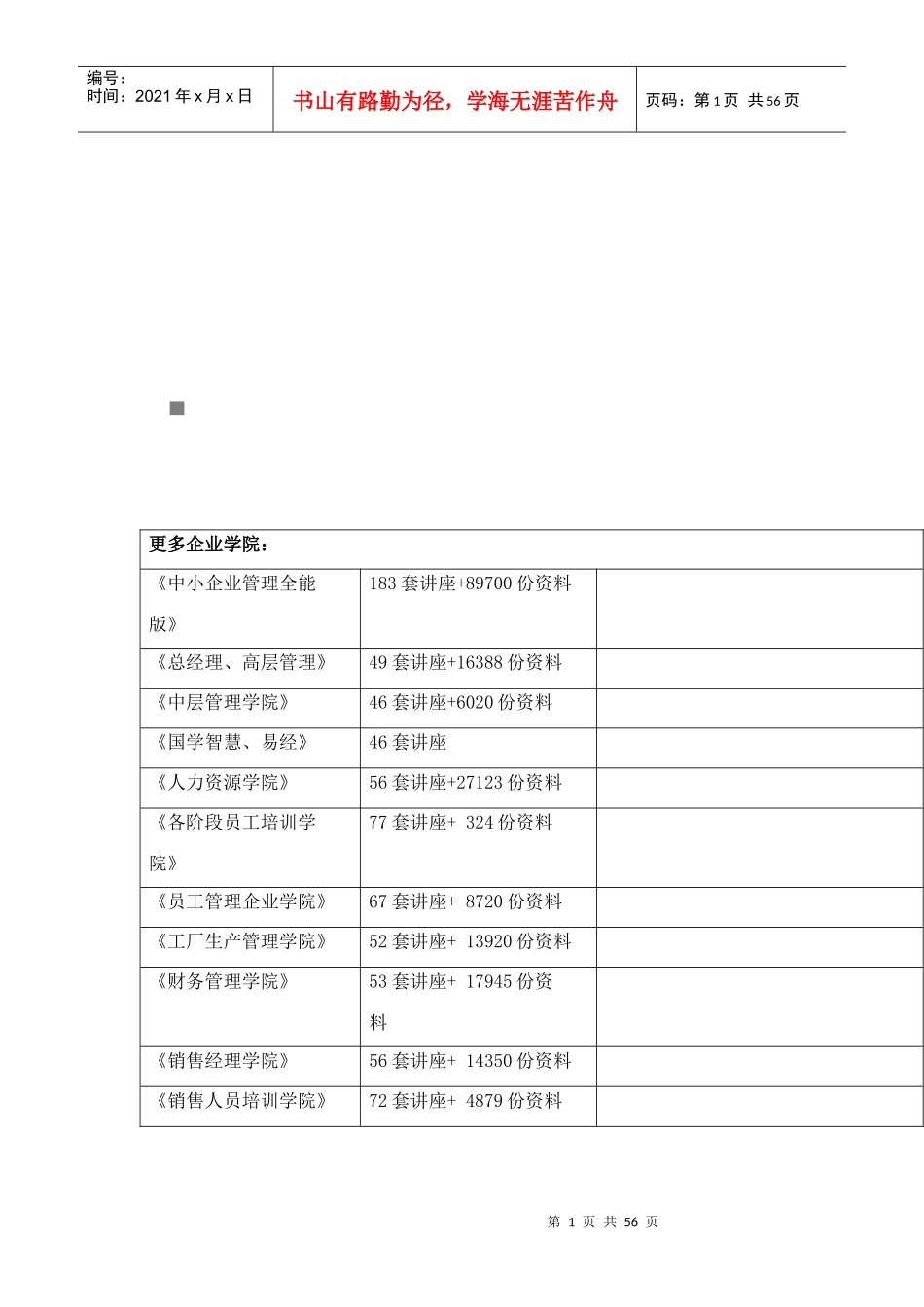

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料第2页共56页第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页机房设备调试手册目录第3页共56页第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页第4页共56页第3页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共56页第5页共56页第4页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共56页序设备的安装调试是监控系统安装调试中最重要的一环，也是最繁琐的一环，对于整个工程的安装调试而言，其重要性就是工程的命脉，所以对于每个工程人员而言，是一定要掌握的关键技术。随着公司的发展壮大，工程实施越来越多，所接触的设备也是日新月异，越来越多，如果要求每一个工程人员都掌握所有设备的安装调试方法，显然是很困难的事情有鉴于此，同时也为了让所有工程人员迅速掌握工程中各设备的调试方法，特制定此调试手册，以便于工程实施和调试。由于设备的实现功能、安装方法在设备的产品说明书或安装手册里已经有详尽的说明，此处不再过多涉及。本书着重说明设备与监控软件进行通讯的相关参数的设置方法和调试步骤。第6页共56页第5页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共56页设备调试手册1、UPS设备篇1.1MGEUPS1.1.1JBUS/MODBUS接口Galaxy系列GalaxyUPS对外提供GTCLINK通讯接口，包含中央处理单元GTCZ和网络管理和互联通讯板RAUZ1。还可配置GT2Z和RAUZ2板。GTCLINK使用JBUSRTU通讯协议。GTCZ有两个COM口，其中COM2用于监控系统。而GT2Z的COM1和COM2均可用于监控系统。一般来说，如果需要RS232接口，可接COM2口。如果需要RS485输出，可接XR10接口。其接线端定义为：2、6为RS—，4、8为RS＋。GTCLINK为可编址，地址范围为20H到F8H，其中增量为8H。注意：使用RS485接口时，需要在RS485总线末端加终端电阻，同时设置极性（均可通过DIP开关设置）。同时还需要通过DIP开关设置RS485为2线或4线制。GalaxyPW系列GalaxyPWUPS需加装一块JBUS通讯卡才能进行智能通讯。JBUS卡为可热插拔，通过9针母头进行RS232输出，可编址，可设置波特率，支持JBUS/ＭODBUS协议。接口定义第7页共56页第6页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共56页该卡可热插拔，安装很方便，但在插入插槽前，须进行如下设置：如果要进行“用户设置模式”即改变通讯参数，将SA1（A）DIP开关拨到ON的位置；如不改变通讯参数则将SA1DIP开关打到OFF为“工厂设置模式”。我们一般使用RS232口进行通讯接口，根据RS232接口的针脚的定义，将跳线JMP1和JMP2（B）跳到相应的位置；通讯参数默认通讯参数值为：波特率1200，校验N，数据位8，停止位1，地址为1，参数可设置。UPS设置当按下“RESET”键的时间长于3秒时，JBUS卡进入设置模式，此时可用windows下自带的超级终端软件对JBUS卡的通讯参数如波特率、地址等进行设置。打开windows下自带的超级终端，选择VT100终端仿真，且在ASCII码设置选项中，将ASCII码接收选项后二项选项选中,将通讯参数设置为UPS连接设置的默认值：默认参数为波特率9600，偶检验，8位数据位，1位停止位，地址为1，即可通讯。命令“V”设置地址（1200，2400，4800，9600）命令“P”设置检验（０为无，2为偶检验）命令“E”为设地址（1到255）设好后按“reset”（少于3秒）退出。用Mcom.exe发送命令：01030100004C45C3注：上述命令地址01常见问题分析与解答...
