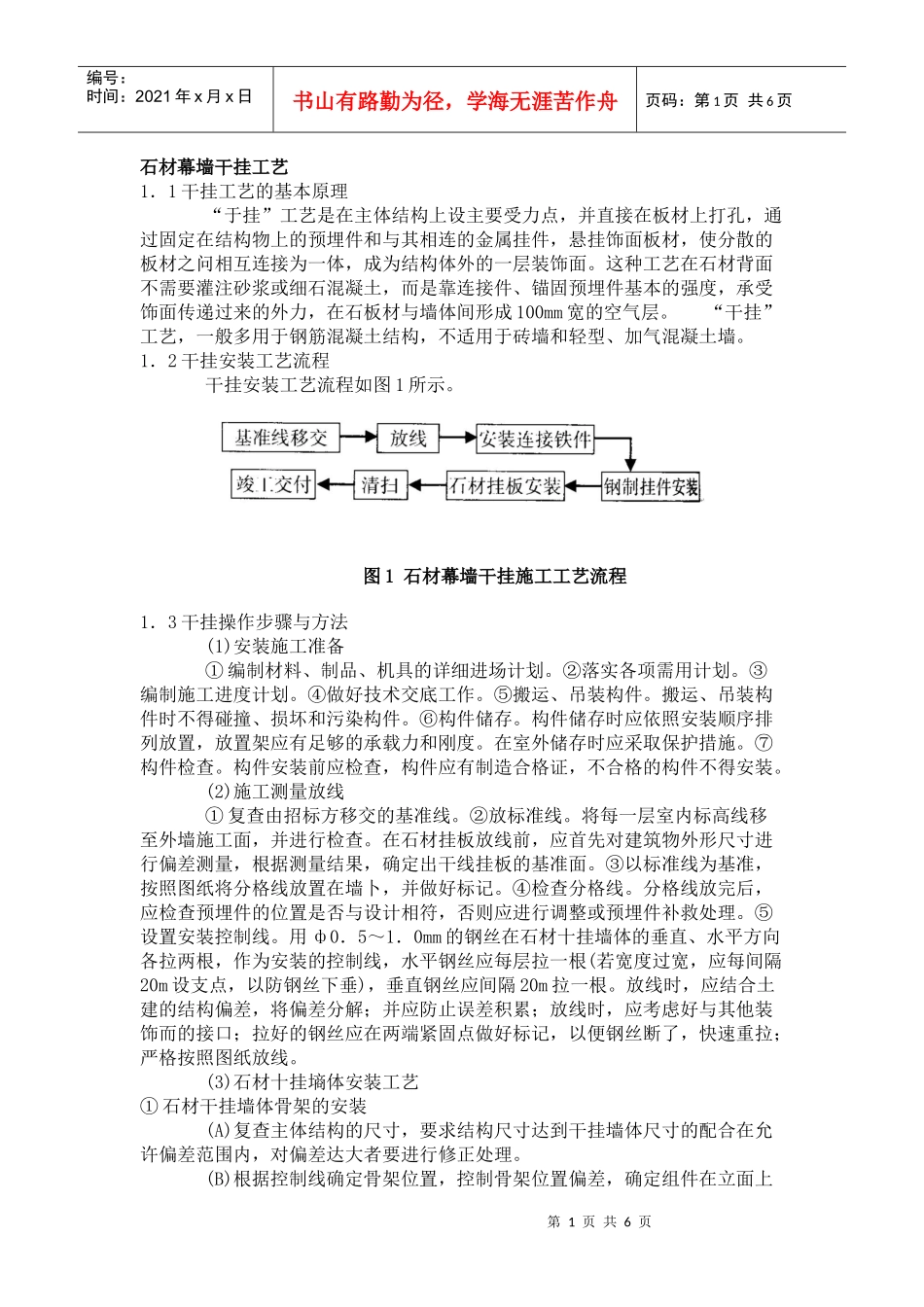

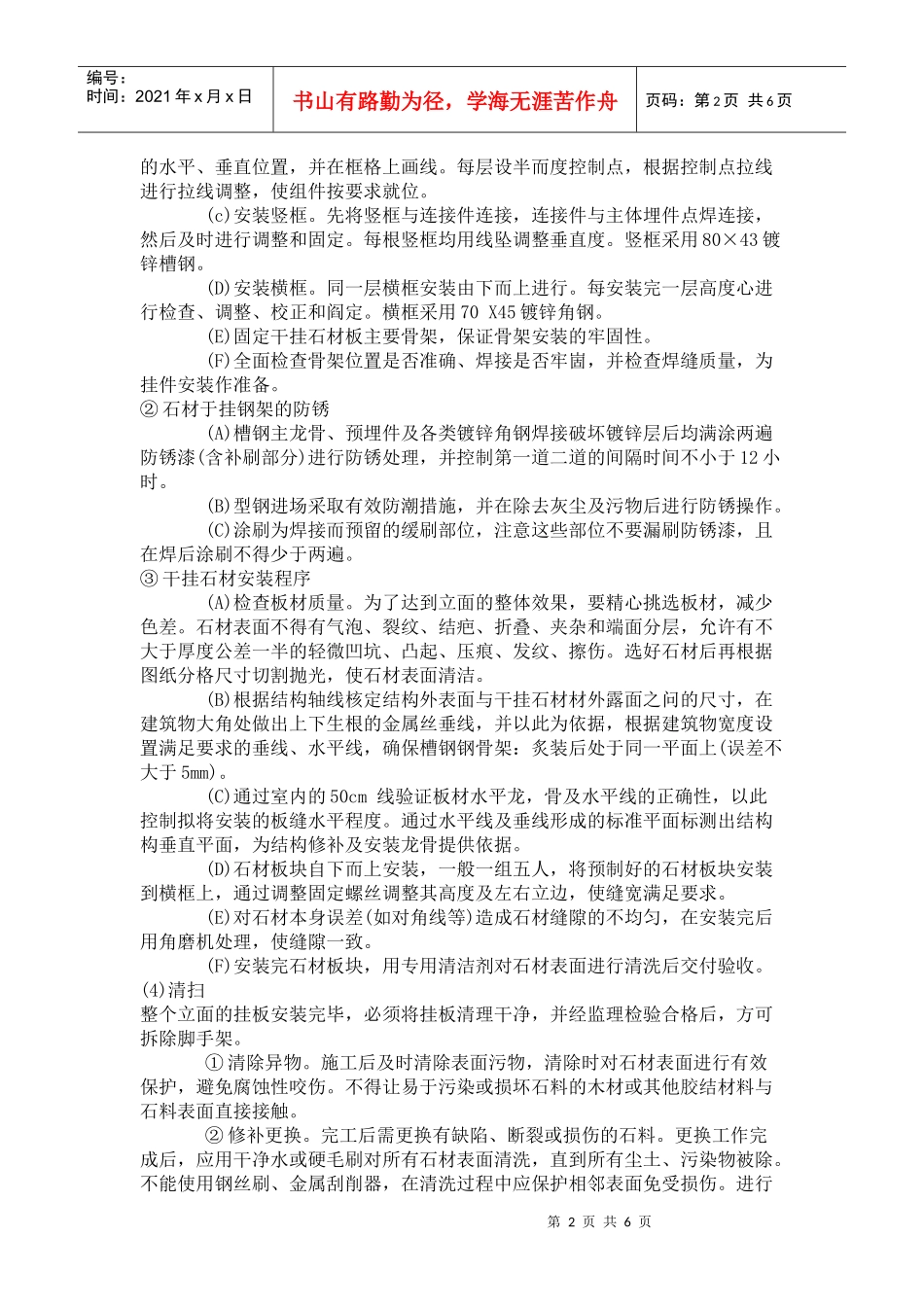

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页石材幕墙干挂工艺1．1干挂工艺的基本原理“于挂”工艺是在主体结构上设主要受力点，并直接在板材上打孔，通过固定在结构物上的预埋件和与其相连的金属挂件，悬挂饰面板材，使分散的板材之问相互连接为一体，成为结构体外的一层装饰面。这种工艺在石材背面不需要灌注砂浆或细石混凝土，而是靠连接件、锚固预埋件基本的强度，承受饰面传递过来的外力，在石板材与墙体间形成100mm宽的空气层。“干挂”工艺，一般多用于钢筋混凝土结构，不适用于砖墙和轻型、加气混凝土墙。1．2干挂安装工艺流程干挂安装工艺流程如图1所示。图1石材幕墙干挂施工工艺流程1．3干挂操作步骤与方法(1)安装施工准备①编制材料、制品、机具的详细进场计划。②落实各项需用计划。③编制施工进度计划。④做好技术交底工作。⑤搬运、吊装构件。搬运、吊装构件时不得碰撞、损坏和污染构件。⑥构件储存。构件储存时应依照安装顺序排列放置，放置架应有足够的承载力和刚度。在室外储存时应采取保护措施。⑦构件检查。构件安装前应检查，构件应有制造合格证，不合格的构件不得安装。(2)施工测量放线①复查由招标方移交的基准线。②放标准线。将每一层室内标高线移至外墙施工面，并进行检查。在石材挂板放线前，应首先对建筑物外形尺寸进行偏差测量，根据测量结果，确定出干线挂板的基准面。③以标准线为基准，按照图纸将分格线放置在墙卜，并做好标记。④检查分格线。分格线放完后，应检查预埋件的位置是否与设计相符，否则应进行调整或预埋件补救处理。⑤设置安装控制线。用ф0．5～1．0mm的钢丝在石材十挂墙体的垂直、水平方向各拉两根，作为安装的控制线，水平钢丝应每层拉一根(若宽度过宽，应每间隔20m设支点，以防钢丝下垂)，垂直钢丝应间隔20m拉一根。放线时，应结合土建的结构偏差，将偏差分解；并应防止误差积累；放线时，应考虑好与其他装饰而的接口；拉好的钢丝应在两端紧固点做好标记，以便钢丝断了，快速重拉；严格按照图纸放线。(3)石材十挂墒体安装工艺①石材干挂墙体骨架的安装(A)复查主体结构的尺寸，要求结构尺寸达到干挂墙体尺寸的配合在允许偏差范围内，对偏差达大者要进行修正处理。(B)根据控制线确定骨架位置，控制骨架位置偏差，确定组件在立面上第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页的水平、垂直位置，并在框格上画线。每层设半而度控制点，根据控制点拉线进行拉线调整，使组件按要求就位。(c)安装竖框。先将竖框与连接件连接，连接件与主体埋件点焊连接，然后及时进行调整和固定。每根竖框均用线坠调整垂直度。竖框采用80×43镀锌槽钢。(D)安装横框。同一层横框安装由下而上进行。每安装完一层高度心进行检查、调整、校正和阎定。横框采用70X45镀锌角钢。(E)固定干挂石材板主要骨架，保证骨架安装的牢固性。(F)全面检查骨架位置是否准确、焊接是否牢崮，并检查焊缝质量，为挂件安装作准备。②石材于挂钢架的防锈(A)槽钢主龙骨、预埋件及各类镀锌角钢焊接破坏镀锌层后均满涂两遍防锈漆(含补刷部分)进行防锈处理，并控制第一道二道的间隔时间不小于12小时。(B)型钢进场采取有效防潮措施，并在除去灰尘及污物后进行防锈操作。(C)涂刷为焊接而预留的缓刷部位，注意这些部位不要漏刷防锈漆，且在焊后涂刷不得少于两遍。③干挂石材安装程序(A)检查板材质量。为了达到立面的整体效果，要精心挑选板材，减少色差。石材表面不得有气泡、裂纹、结疤、折叠、夹杂和端面分层，允许有不大于厚度公差一半的轻微凹坑、凸起、压痕、发纹、擦伤。选好石材后再根据图纸分格尺寸切割抛光，使石材表面清洁。(B)根据结构轴线核定结构外表面与干挂石材材外露面之问的尺寸，在建筑物大角处做出上下生根的金属丝垂线，并以此为依据，根据建筑物宽度设置满足要求的垂线、水平线，确保槽钢钢骨架：炙装后处于同一平面上(误差不大于5mm)。(C)通过室内的50cm线验证板材水平龙，骨及水平线的正确性，以此控制拟将安装的板缝水平程度。通过水平线及垂线形成的标准平面标测出结构...
