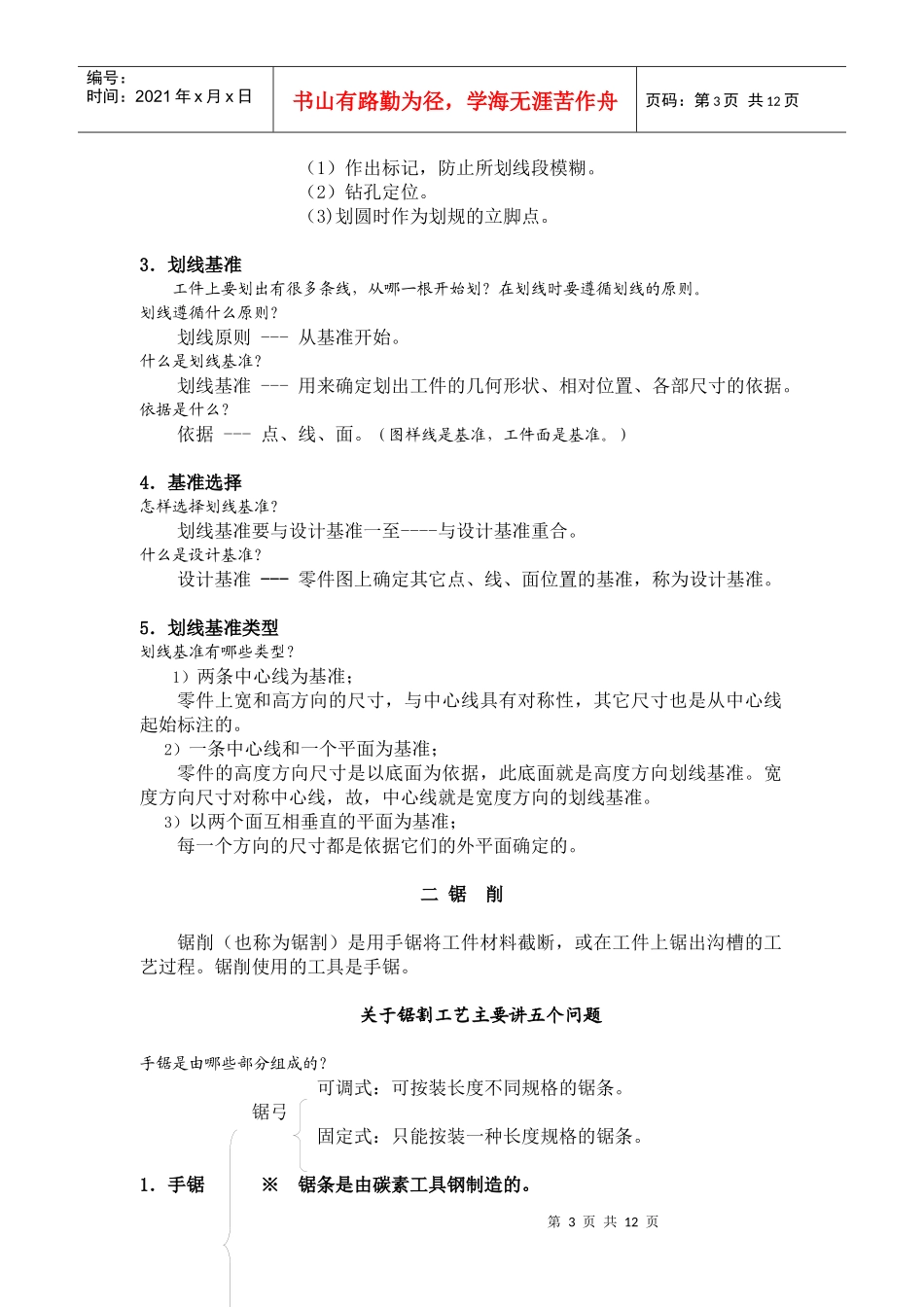

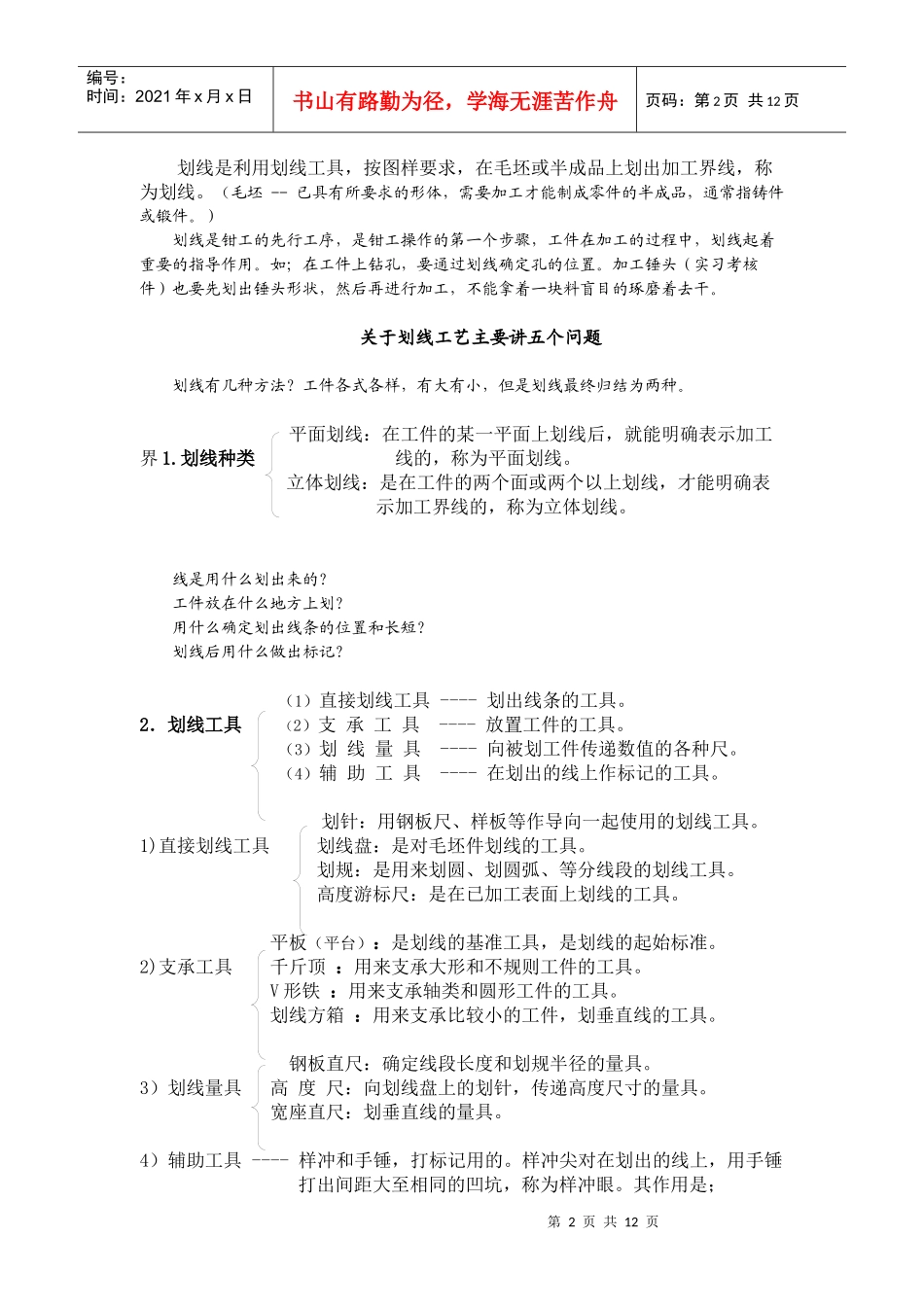

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页钳工训练教案《钳工工艺》张寒冰（哈尔滨工程大学工程训练中心）概念以手工操作为主，利用手动工具和手工工具，进行切削加工、制做生产模具、把零部件组装成产品的方法，称为钳工工艺。钳工：是以手工操作为主，利用手动工具和手工工具进行切削加工、产品组装、设备修理的工种，称为钳工。手动工具：主要指虎钳等（台虎钳、平口钳、手虎钳）工具。手工工具：主要指手锯、锉刀、錾子、手锤等工具。根据加工的范围，按专业把进行切削加工的定为普通钳工；把制做生产模具的定为工工具钳工；把组装成产品的定为装配钳工；把设备修理定为机修钳工。钳工的特点是；1．实践性强。它不同于机械加工，上刀后进行切削时有一个等待过程，钳工是用手工操作的方式完成工作的。2．设备和工具简单。工作台（钳台）----钳工操作专用的案子。平板（平台）----是划线的基准工具，用来放置工件和划线工具的。钻床----用来钻孔的设备。砂轮机----磨钻头、錾子、刮刀等小刃具的专用设备。3．操作方便灵活。工作不完全受场地限制，有时加工或装配,身边有工具或协带上工具，就可以把问题解决了，不一定非在车间内来完成。不象机械加工离开机床就没有办法了。工艺：将原材料或半成品加工成产品的方法。钳工工艺：就是钳工加工方法。方法指的是钳工的基本操作方法。基本操作方法划线、锯削、锉削、孔加工（钻孔、扩孔、鍃孔、铰孔）、攻螺纹、套螺纹、錾削、刮削、研磨、装配等。一划线第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页划线是利用划线工具，按图样要求，在毛坯或半成品上划出加工界线，称为划线。（毛坯--已具有所要求的形体，需要加工才能制成零件的半成品，通常指铸件或锻件。）划线是钳工的先行工序，是钳工操作的第一个步骤，工件在加工的过程中，划线起着重要的指导作用。如；在工件上钻孔，要通过划线确定孔的位置。加工锤头（实习考核件）也要先划出锤头形状，然后再进行加工，不能拿着一块料盲目的琢磨着去干。关于划线工艺主要讲五个问题划线有几种方法？工件各式各样，有大有小，但是划线最终归结为两种。平面划线：在工件的某一平面上划线后，就能明确表示加工界1.划线种类线的，称为平面划线。立体划线：是在工件的两个面或两个以上划线，才能明确表示加工界线的，称为立体划线。线是用什么划出来的？工件放在什么地方上划？用什么确定划出线条的位置和长短？划线后用什么做出标记？（1）直接划线工具----划出线条的工具。2．划线工具（2）支承工具----放置工件的工具。（3）划线量具----向被划工件传递数值的各种尺。（4）辅助工具----在划出的线上作标记的工具。划针：用钢板尺、样板等作导向一起使用的划线工具。1)直接划线工具划线盘：是对毛坯件划线的工具。划规：是用来划圆、划圆弧、等分线段的划线工具。高度游标尺：是在已加工表面上划线的工具。平板（平台）：是划线的基准工具，是划线的起始标准。2)支承工具千斤顶：用来支承大形和不规则工件的工具。V形铁：用来支承轴类和圆形工件的工具。划线方箱：用来支承比较小的工件，划垂直线的工具。钢板直尺：确定线段长度和划规半径的量具。3）划线量具高度尺：向划线盘上的划针，传递高度尺寸的量具。宽座直尺：划垂直线的量具。4）辅助工具----样冲和手锤，打标记用的。样冲尖对在划出的线上，用手锤打出间距大至相同的凹坑，称为样冲眼。其作用是；第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页（1）作出标记，防止所划线段模糊。（2）钻孔定位。（3)划圆时作为划规的立脚点。3．划线基准工件上要划出有很多条线，从哪一根开始划？在划线时要遵循划线的原则。划线遵循什么原则？划线原则---从基准开始。什么是划线基准？划线基准---用来确定划出工件的几何形状、相对位置、各部尺寸的依据。依据是什么？依据---点、线、面。（图样线是基准，工件面是基准。）4．基准选择怎样选择划线基准？划线基准要与设计基准一至----与设计...
