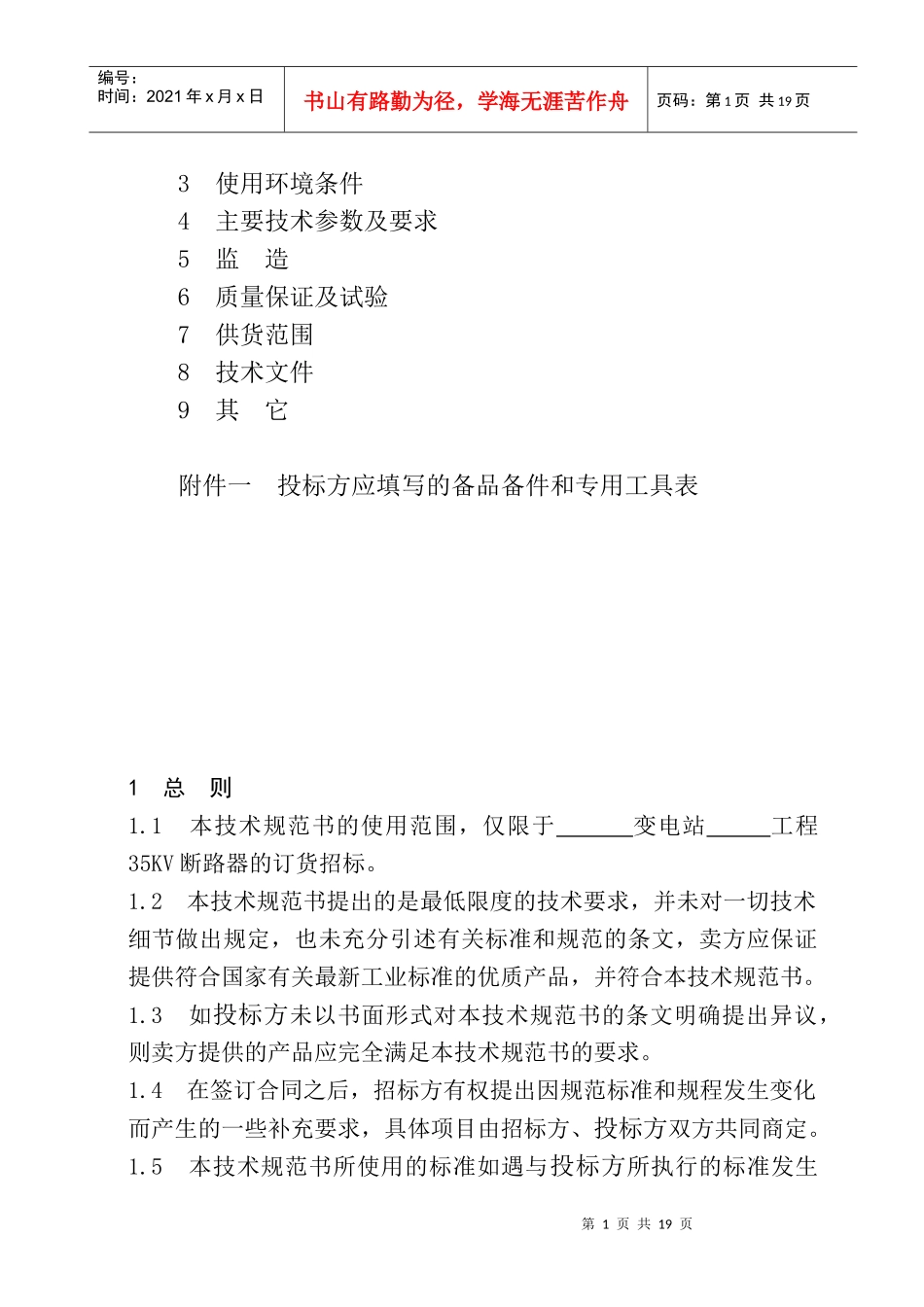

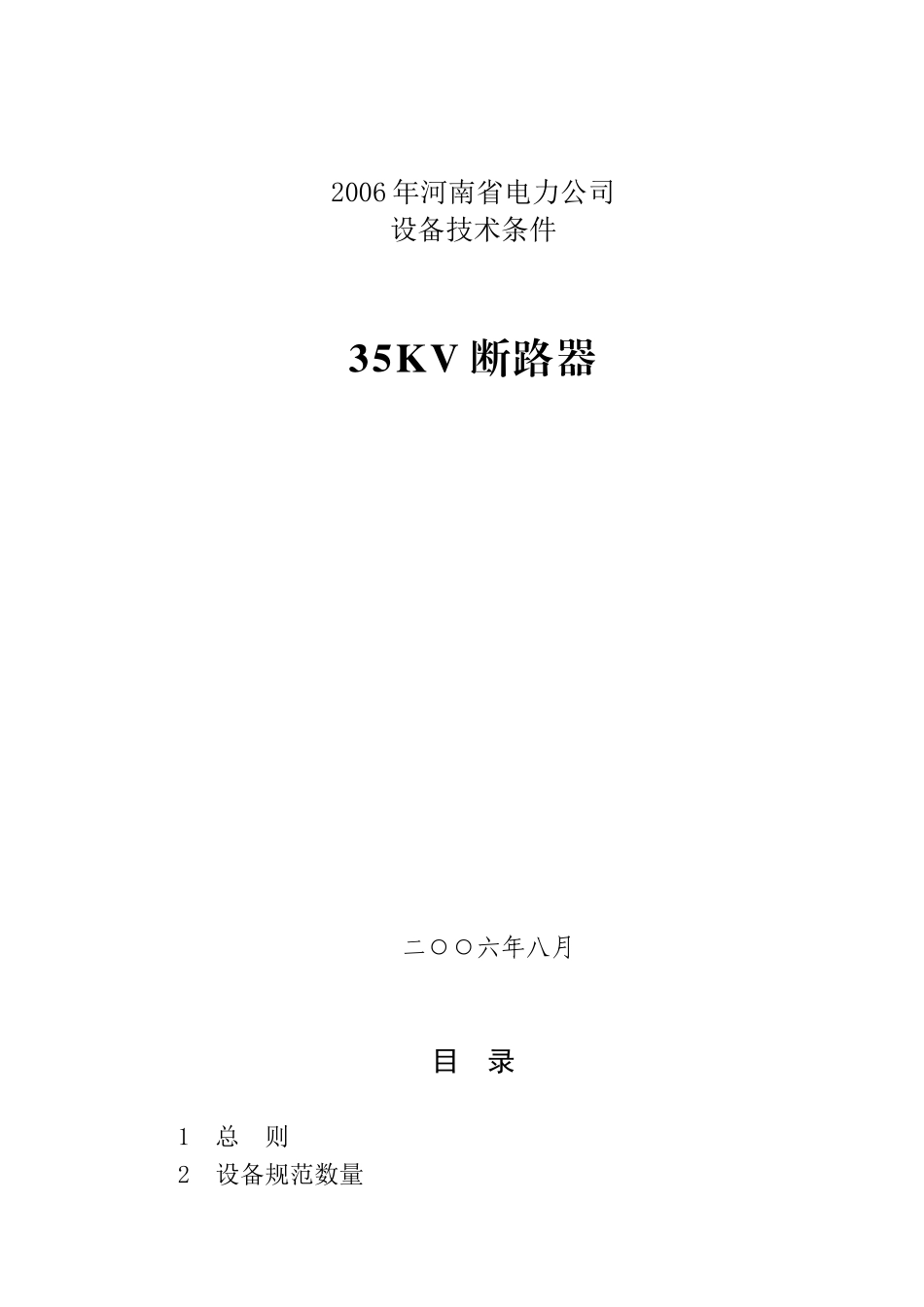

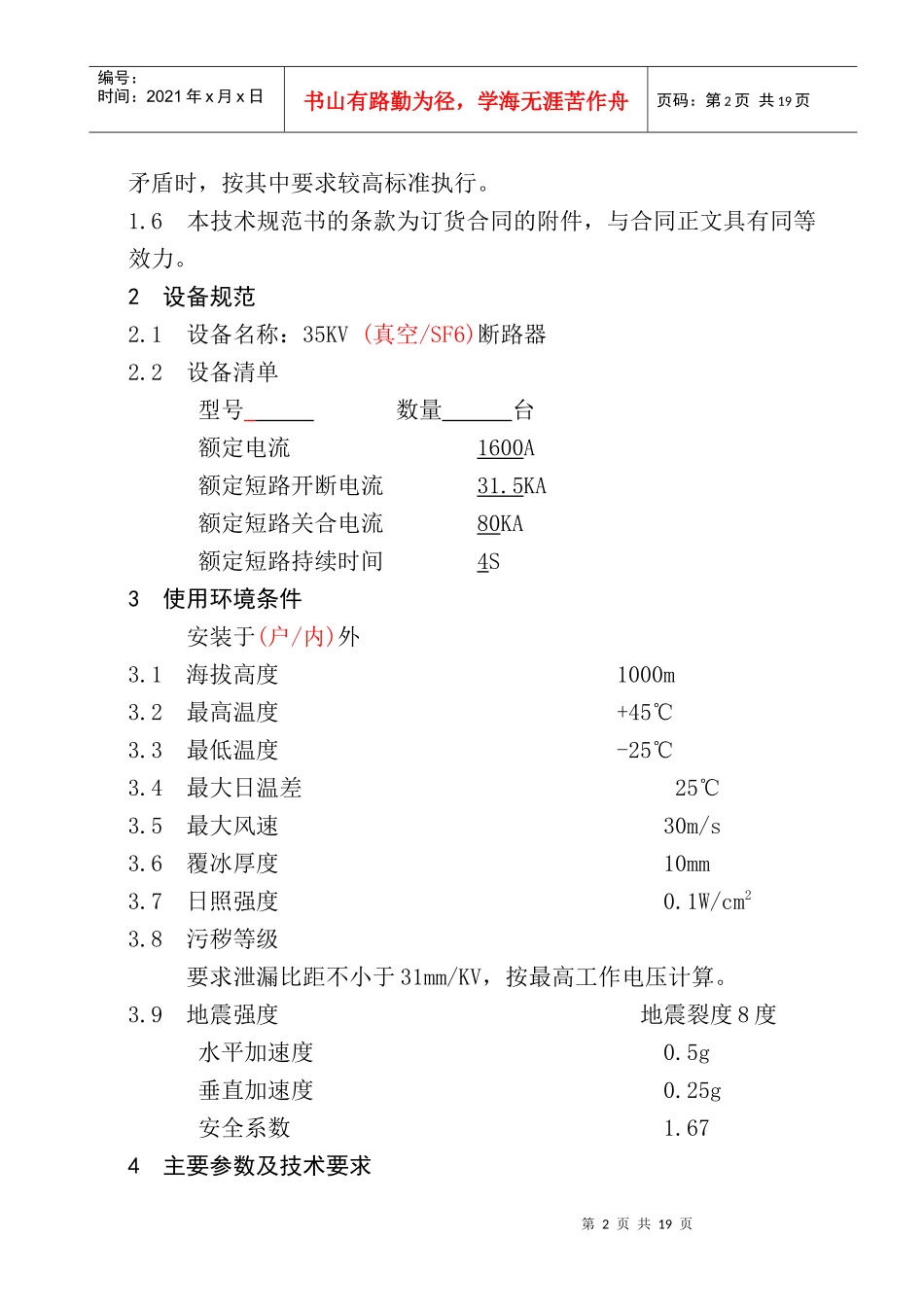

2006年河南省电力公司设备技术条件35KV断路器二○○六年八月目录1总则2设备规范数量第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页3使用环境条件4主要技术参数及要求5监造6质量保证及试验7供货范围8技术文件9其它附件一投标方应填写的备品备件和专用工具表1总则1.1本技术规范书的使用范围，仅限于变电站工程35KV断路器的订货招标。1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合国家有关最新工业标准的优质产品，并符合本技术规范书。1.3如投标方未以书面形式对本技术规范书的条文明确提出异议，则卖方提供的产品应完全满足本技术规范书的要求。1.4在签订合同之后，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由招标方、投标方双方共同商定。1.5本技术规范书所使用的标准如遇与投标方所执行的标准发生第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页矛盾时，按其中要求较高标准执行。1.6本技术规范书的条款为订货合同的附件，与合同正文具有同等效力。2设备规范2.1设备名称：35KV(真空/SF6)断路器2.2设备清单型号数量台额定电流1600A额定短路开断电流31.5KA额定短路关合电流80KA额定短路持续时间4S3使用环境条件安装于(户/内)外3.1海拔高度1000m3.2最高温度+45℃3.3最低温度-25℃3.4最大日温差25℃3.5最大风速30m/s3.6覆冰厚度10mm3.7日照强度0.1W/cm23.8污秽等级要求泄漏比距不小于31mm/KV，按最高工作电压计算。3.9地震强度地震裂度8度水平加速度0.5g垂直加速度0.25g安全系数1.674主要参数及技术要求第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页4.1技术参数表4.1技术参数序号项目招标方要求值投标方保证值说明4.1.1断路器型号4.1.2额定电压/最高电压（KV）35/40.54.1.3额定频率（Hz）504.1.4额定电流（A）2000/1600/1250日照0.1W/cm风速0.5m/s4.1.5额定失步开断电流（KA）4.1.6额定操作顺序O-0.3S-CO-180S-CO4.1.7额定短路开断电流（KA）31.5首相开断系数:1.3;直流分量:45%(由最小分闸时间而定)4.1.8额定短路关合电流(KA)804.1.9额定热稳定电流（KA）4S31.54.1.10额定动稳定电流（KA）804.2电气性能参数表4.2电气性能参数序号项目招标方要求值投标方保说明第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页证值4.2.11.2/50us雷电冲击耐受电压(峰值)————————相对地（KV）185断口间（KV）2154.2.2真空气体零表压时5min工频耐压电压(有效值)相对地（KV）55断口间（KV）554.2.31min工频耐受电压(有效值)————————相对地（KV）95断口间（KV）954.2.4电寿命(开断短路水平)————————100%(31.5KV)————次50%(KA)————次25%(KA)————次第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页4.3机械性能参数表4.3机械性能参数序号项目招标方要求值卖方保证值说明4.3.1噪声水平————断路器外周30米水平距离测得冲击噪声水平(dBA)————间歇性噪声水平(dBA)————连续性噪声水平(dBA)————4.3.2燥音水平≤100dB距断路器设备外沿垂直面的水平距离2米测得4.3.3电瓷表面最小————泄漏距离(mm)10404.3.4触头无需大修的开断效数和累积开断电流————额定电压全负荷开断次数————31.5KA短路电流开断次数————累积开断电流(KA)————4.3.5机械寿命4.3.6六氟化硫气体年泄漏率≤1%4.3.7断路器内六氟化硫气体水分含量————验收允许值(体积比)(ppm)第6页共19页第5页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共19页运行允许值(体积比)(ppm)4.3.8六氟化硫压力等级(20℃)————————分闸合闸闭锁,自动隔离和紧急警报,2级(Kpa)————4.3.9正常压力时断路器储气重量(Kg)————4.3.10断路器高压线端予允机械负荷————断路器应配用平板式的接线端...
